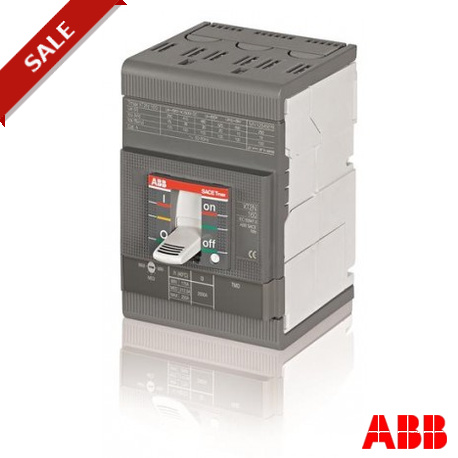

1SDA067553R1 ABB XT2S160 TMD R32 Im320 3P F F
1SDA067553R1
ABB
XT2S160 TMD R32 Im320 3P F F
XT2S 160 TMD 32-320 3p F F
Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
Caja moldeada "Isomax-Tmax" > XT2
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Yes |
| Circular Value | |
| Principios de diseño circular Tasa de reciclabilidad | Design for Closing Resource Loops - Standard EN45555 - 55.70 % |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Instrucciones para el final de la vida | 9AKK108468A2348 |
| Grupo Objetivo de Residuos a Vertedero | UL 2799 Zero Waste To Landfill Validation available |
| Ley de Control de Sustancias Tóxicas - TSCA | 9AKK108467A8326 |
| Eco Transparency | |
| Declaración Ambiental de Producto - EPD | 9AKK108469A1856 |
| 9AKK108468A1891 | |
| Ambiente | |
| Información medioambiental | 9AKK108467A6707 |
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | ce23f4ae-35ba-49ba-8bcb-1af092fb2c20 Italy (IT) |
| SCIP simplificado | 2b5eaa92-205a-40b9-bca7-7e52401ac428 France (FR) |
| 23e1caf1-645d-4011-b1bd-567a512901dc Spain (ES) | |
| ee5b4bb6-f1fb-4651-a746-778bd2eeb374 Hungary (HU) | |
| 8776e078-a8b0-432d-b5bd-b8361a90fe23 Belgium (BE) | |
| cafa272f-e73a-473a-8f7f-dc8cd63278f4 Germany (DE) | |
| ea8a9633-732a-4fd2-b78c-da111d5b6bbe Czech Republic (CZ) | |
| c2ab4b42-18f9-4042-9282-9aae651f22d8 Sweden (SE) | |
| 542b5cb7-04e5-4e34-854d-6157c44a31e7 Portugal (PT) | |
| 75364400-521b-471c-b1ac-4ffbb6824e70 Denmark (DK) | |
| 6239c29b-966e-45a7-b632-beaf0e63c84b Germany (DE) | |
| 733b23bd-e75a-4f1a-873a-95c5313bc5b4 Germany (DE) | |
| 043c41c4-6240-457e-b330-9093b5fd26c3 Croatia (HR) | |
| f60ba0b2-b2ed-48f3-a498-9c2b23430b2b Germany (DE) | |
| 1db306bb-beec-4694-aea5-39a6e0bbf82d Norway (NO) | |
| 8801ee98-b3a8-4b58-9e4b-67a12206e7ed Netherlands (NL) | |
| 095641cf-77ae-4600-bb35-87c96dbe5444 Sweden (SE) | |
| aa6fb5a3-0908-467d-a472-03f2f23ade01 Bulgaria (BG) | |
| be054cbb-d051-46bf-940d-3051d79d0240 Poland (PL) | |
| 19359a19-6b7b-405d-af0d-45756d0b1630 Poland (PL) | |
| f31eb2c5-8f6a-4af3-9a27-89b88358c8de Hungary (HU) | |
| bee6c10f-1483-4f75-829a-a9a816a20ec9 Poland (PL) | |
| c778cea7-8f44-48f5-be7d-61a151c865bf Finland (FI) | |
| 633608f6-ccb8-48c3-808c-c45159d9ab2c Estonia (EE) | |
| 891d9794-1b6c-40b5-8af5-b35b1da4af6a Belgium (BE) | |
| 5a5a49df-463d-4317-9073-0b0d161b6222 Germany (DE) | |
| 8d288905-05d5-4fdb-90ba-9570c71f0ab6 Greece (GR) | |
| 1bfc0c02-fab0-49b1-8a3c-dfe1a09a50c6 France (FR) | |
| Clasificación | |
| Código de pedido EE.UU. y Canadá | XT2SE3032AFF000XXX |
| Número E (Finlandia) | 3638611 |
| EAN | 8015644014490 |
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 90 mm |
| Alto del producto | 130 mm |
| Largo del product | 82.5 mm |
| Peso del product | 1.4 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | box 1 piece |
| Embalaje Nivel 1 Ancho | 130 mm |
| Embalaje Nivel 1 Alto | 208 mm |
| Embalaje Nivel 1 Largo | 145 mm |
| Embalaje Nivel 1 Peso | 1.664 kg |
| Embalaje Nivel 1 EAN | 8015644014490 |
| Información Adicional | |
| Tipo de disyuntor a asociar | Power Distribution |
| Capacidad de conexión del circuito principal | Busbar 32.5..100 mm² |
| Tipo actual | AC/DC |
| Durabilidad eléctrica | 120 cycles per hour |
| 8000 cycle | |
| Durabilidad mecánica | 240 cycles per hour |
| 25000 cycle | |
| Número de polos | 3 |
| Hora de apertura | CB with SOR 15 ms |
| CB with UVR 15 ms | |
| Orden múltiple | 1 piece |
| Pérdida de potencia | at Rated Operating Conditions per Pole 2.57 W |
| Tipo de producto principal | SACE Tmax XT |
| Nombre del producto | Moulded Case Circuit Breaker |
| Tipo de producto | Automatic Circuit Breaker |
| Corriente nominal (In) | 32 A |
| Frecuencia nominal (f) | 50 / 60 Hz |
| Tensión nominal (Ur) | 690 V |
| Tensión nominal soportada por impulsos (Uimp) | 8 kV |
| Ajuste de la corriente de cortocircuito instantánea nominal (Ii) | 320 A |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Tensión nominal de operación | 690 V AC |
| 500 V DC | |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | (220 V AC) 85 kA |
| (230 V AC) 85 kA | |
| (240 V AC) 85 kA | |
| (380 V AC) 50 kA | |
| (415 V AC) 50 kA | |
| (440 V AC) 50 kA | |
| (500 V AC) 36 kA | |
| (525 V AC) 25 kA | |
| (690 V AC) 12 kA | |
| (250 V DC) 2 Poles in Series 50 kA | |
| (500 V DC) 3 Poles in Series 50 kA | |
| Capacidad nominal de corte en cortocircuito (Icu) | (220 V AC) 85 kA |
| (230 V AC) 85 kA | |
| (240 V AC) 85 kA | |
| (380 V AC) 50 kA | |
| (415 V AC) 50 kA | |
| (440 V AC) 50 kA | |
| (500 V AC) 36 kA | |
| (525 V AC) 25 kA | |
| (690 V AC) 12 kA | |
| (250 V DC) 2 Poles in Series 50 kA | |
| (500 V DC) 3 Poles in Series 50 kA | |
| Corriente nominal ininterrumpida (Iu) | 160 A |
| Destornillador recomendado | Main Circuit M6 |
| Liberar | TMD |
| Tipo de desbloqueo | TM |
| Rango de ajuste | 22.4...32 A |
| Nivel de rendimiento de cortocircuito | S |
| Normas | IEC60947-2 |
| Subtipo | XT2 |
| Tipo de conexión del terminal | Front |
| Tipo de terminal | Bolt |
| Par de apriete | 6 N·m |
| Versión | F |
| Dibujo dimensional CAD | 1SDH002230A1001 |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado ATEX | No certification needed |
| Ficha técnica, información técnica | 1SDC210100D0206 |
| 1SDC210099D0206 | |
| Declaración de conformidad - CE | 9AKK106713A5901 |
| Certificado GL | 1SDL000163R0093 |
| Certificado LR | 1SDL000163R0100 |
| Certificado UL | No certification needed |
| Certificado VDE | No certification needed |
| Diagrama de dimensiones | 1SDH000721R0100 |
| Dibujos mecánicos | 1SDH000721R0100 |
| Diagrama de cableado | 1SDM000068R0001 |
| Instrucciones y manuales | 1SDH000721R0001 |
| Clasificaciones | |
| ETIM 7 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 8 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Código de clasificación de objetos | Q |
| UNSPSC | 39120000 |
| Categoría RAEE | 5. Small Equipment (No External Dimension More Than 50 cm) |
| Clase electrónica | V11.1 : 27370409 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO TMAX XT ES.pdf | 62 Mbytes |
|
| XT2S160 TMD R32 Im320 3P F F - ABB - XT2S160 - 1SDA067553R1 | 89 Kbytes |
|
| XT2S160 1SDA067553R1 ABB XT2S160 TMD R32 Im320 3P F F | 67 Kbytes |
|
