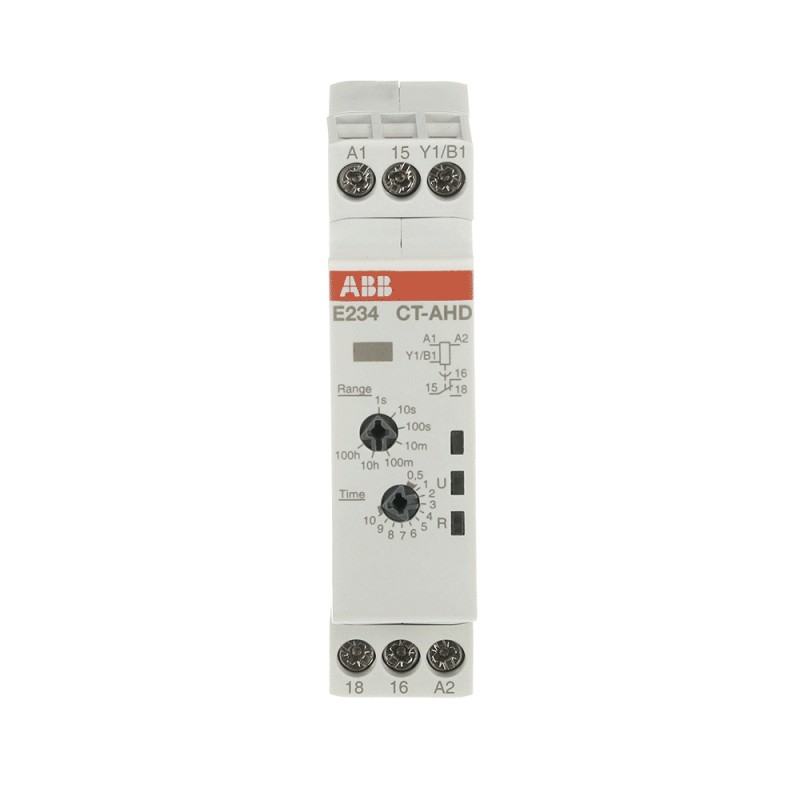

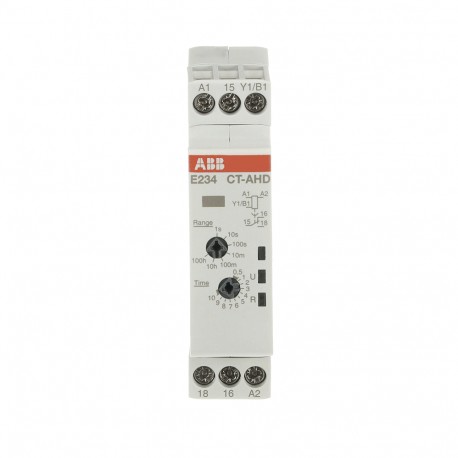

1SVR500110R0000 ABB Temporizador E234CT-AHD.12
1SVR500110R0000
ABB
Temporizador E234CT-AHD.12
Relés > Relé temporizador
Otros dispositivos modulares > Temporizadores-Contadores Horarios-Minuteros-Varios DESTO
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| EAN | 4013614350665 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85364900 |
| Descargas Populares | |
| Ficha técnica, información técnica | 2CDC110004C0210_01 |
| Instrucciones y manuales | 1SVC500010M1000 |
| 1SVC500010M0000 | |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Datos de EPLAN | 9AAC201307_EPLAN |
| Dimensiones | |
| Ancho del product | 17.5 mm |
| Alto del producto | 70 mm |
| Largo del product | 63 mm |
| Peso del product | 0.053 kg |
| Técnica | |
| Tipo de relé temporizador | Retardo de apagado |
| Rango de tiempo | 0.05 s ... 100 h |
| Tensión nominal de alimentación de control (Us) | 24 ... 240 V AC |
| 24 ... 48 V DC | |
| Tensión nominal de operación | Auxiliary Circuit 250 V |
| Frecuencia nominal (f) | 50 / 60 Hz |
| DC | |
| Salida | 1 C/O (SPDT) Contact |
| Tipo de terminal | Terminales de tornillo |
| Corriente nominal de funcionamiento AC-12 (Ie) | (230 V) 6 A |
| Corriente nominal de funcionamiento AC-15 (Ie) | (230 V) 3 A |
| Corriente nominal de funcionamiento DC-12 (Ie) | (24 V) 6 A |
| Corriente nominal de funcionamiento DC-13 (Ie) | (24 V) 2 A |
| Tensión nominal soportada por impulsos (Uimp) | Input Circuit 4 kV |
| Tensión nominal de aislamiento (Ui) | Circuito de entrada / Circuito de salida 300 V |
| Grado de protección | Housing IP50 |
| Terminals IP20 | |
| Categoría de sobretensión | III |
| Grado de contaminación | 3 |
| Dispositivos de protección contra cortocircuitos | Output Circuit NC - F Type Fuses 6 A |
| Output Circuit NO - F Type Fuses 10 A | |
| Capacidad de conexión | Flexible 1x 0.5 ... 2.5 mm² |
| Flexible 2x 0.5 ... 1.5 mm² | |
| Rígido 1x 0.5 ... 4 mm² | |
| Rígido 2x 0.5 ... 1.5 mm² | |
| Par de apriete | 0.5 ... 0.8 N·m |
| Longitud de pelado del cable | 7 mm |
| Destornillador recomendado | 0.8 x 4 |
| Pozidriv 1 | |
| Posición de montaje | 1 ... 6 |
| Montaje en contactores | TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715 |
| TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715 | |
| Normas | CAN/CSA C22.2 No.14 |
| IEC/EN 63000 | |
| IEC/EN 61812-1 | |
| UL 508 | |
| Técnica UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | Output Circuit 300 V AC |
| Clasificación de los contactos UL/CSA | C300 |
| Capacidad de conexión UL/CSA | Flexible 1x 18-14 AWG |
| Flexible 2x 18-16 AWG | |
| Rígido 1x 20-12 AWG | |
| Rígido 2x 20-16 AWG | |
| Par de apriete UL/CSA | 4.43 ... 7.08 in·lb |
| Pilot Duty UL/CSA | C300 |
| Inflamabilidad según UL94 | V-2 |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -20 ... +60 °C |
| Almacenamiento -40 ... +85 °C | |
| Altitud máxima de funcionamiento permisible | Sin reducción de potencia 2000 m |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SVD981001-4501 |
| Información sobre RoHS | 1SVD981001-4401 |
| Estado de RoHS | No se necesita declaración |
| SCIP | 749b610a-4441-41b0-8dc9-8ccaa1bf2174 Germany |
| SCIP simplificado | 2f6c7e65-d72c-4b0b-b155-b3b1ec28ff35 Germany |
| 9a034751-d562-4d06-86d0-3c5b694d2113 Spain | |
| 80dbea1f-e6af-4950-9fa9-2c9e687de01a Belgium | |
| ce7a69c3-9ca8-41cf-85e5-e7715ca6daf2 Poland | |
| 7cc6463e-81a1-42c3-8bcc-a64755ddc4a1 Norway | |
| fde1f62c-b75a-4991-a877-c7875b8723ea Greece | |
| d0a8328a-0c9d-405f-b28c-5924857c0043 Portugal | |
| b4d06218-3a6e-4eb5-92ad-8c376356942b Italy | |
| faeaa2fb-2bf4-4be3-ab22-d2013e8d98aa Finland | |
| e5868d6f-fc86-438f-8b7f-db1b090807f0 Belgium | |
| 5464b3ed-edd3-46ce-9eac-7d6580bb1721 Sweden | |
| 2e0d2ff7-2069-4020-bc7c-af46ccec04ac Poland | |
| a0cb8a6a-eea2-416d-b7fb-709700c39544 Bulgaria | |
| fedd31cf-1d3a-4f30-9568-892af8a64e30 Denmark | |
| 9042fd65-fa48-4d0c-adf4-163be6013551 Germany | |
| bd73e147-6245-4361-8cbf-e089ee420827 Germany | |
| 0f37e0c1-0412-4d3f-a93c-ad7297723c75 Czech Republic | |
| 46e16f97-69c5-4301-bee2-f640fa11b41b Croatia | |
| 8bb5f82c-ecab-47da-a6ba-c5a3a78c1c4f Hungary | |
| 323fb1ab-afd9-4eca-a4d4-847d018fe882 France | |
| cce8f9c2-653c-4a15-8fa2-a221c1caf70b Sweden | |
| 911f698c-8651-49a8-9754-4f0f13718c54 Germany | |
| 319623b2-a053-4bdc-bc17-f1bdda4ec0a7 Poland | |
| 94c61f6d-a458-4c9e-9fe6-7a3d51633ca9 Netherlands | |
| b667cfb9-b309-4686-aef8-16085db0ac29 Hungary | |
| 47a1c415-21d2-4fe2-a8a1-8f47516317ee Estonia | |
| c07ef9eb-e57c-47ea-be0a-38be88cf85e2 France | |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006536 |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado CCC | CCC_2019010303150608 |
| Certificado CQC | CQC2019010303150608 |
| Certificado cULus | cULus_20031209-E140448 |
| Declaración de conformidad - CCC | 2020980303000209 |
| Declaración de conformidad - CE | 1SVD981010-00 |
| Declaración de conformidad - UKCA | 1SVD981010-10 |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 89 mm |
| Embalaje Nivel 1 Largo | 20 mm |
| Embalaje Nivel 1 Alto | 65 mm |
| Embalaje Nivel 1 Peso | 0.065 kg |
| Embalaje Nivel 1 EAN | 4013614350665 |
| Nivel de paquete 2 EAN | 4013614580253 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | K |
| ETIM 7 | EC001439 - Timer relay |
| ETIM 8 | EC001439 - Timer relay |
| ETIM 9 | EC001439 - Timer relay |
| Clase electrónica | V11.0 : 27371605 |
| UNSPSC | 39122329 |
| Número E (Finlandia) | 2712641 |
| Número E (Noruega) | 4364062 |
| Número E (Suecia) | 4033011 |
| Característica | Valor |
|---|---|
| Ejecución de la conexión eléctrica (EF003961) | Conexión roscada |
| Función de respuesta retrasada (EF003374) | No |
| Función de temporización de reposo (EF003401) | Sí |
| Función activada (EF003378) | No |
| Función de final de apagado (EF003402) | No |
| Función estrella-triángulo (EF003380) | No |
| Función de conformación de impulsos (EF003403) | No |
| Función intermitente comenzando con pausa, tiempo fijo (EF003363) | No |
| Función intermitente comenzando con pulso, tiempo fijo (EF003364) | No |
| Función de reloj con pausa inicial, variable (EF003365) | No |
| Función de reloj comenzando con pulso, variable (EF003366) | No |
| Posibilidad de operación remota (EF003361) | No |
| Adecuado como control remoto (EF003362) | No |
| Conectable al contactor (EF006952) | No |
| Voltaje nominal de suministro piloto piloto para CA 50 Hz (EF003978) | 24 V |
| Voltaje nominal de suministro piloto piloto para CA 60 Hz (EF003979) | 24 V |
| Voltaje nominal de suministro piloto de piloto para CC (EF003980) | 24 V |
| Tipo de tensión de accionamiento (EF008242) | CA/CC |
| Intensidad nominal (EF000001) | 6 A |
| Intervalo de tiempo (EF003384) | 0.05 s |
| Número de salidas, instantáneas, normalmente cerradas (EF006835) | 0 |
| Número de salidas, instantáneas, normalmente abiertas (EF006836) | 0 |
| Número de salidas sin retardo, inversor (EF006837) | 1 |
| Número de salidas, retardadas, normalmente cerradas (EF006838) | 0 |
| Número de salidas, retardadas, normalmente abiertas (EF006839) | 0 |
| Número de salidas, retardadas, cambiador (EF006840) | 1 |
| Salidas, conmutables retardadas/no retardadas (EF006988) | No |
| Con salida de semiconductor (EF003373) | No |
| Apto para montaje en carril DIN (EF007250) | Sí |
| Anchura (EF000008) | 17.5 mm |
| Altura (EF000040) | 70 mm |
| Profundidad (EF000049) | 63 mm |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF PROTECTION & SAFETY EN .pdf | 25 Mbytes |
|
| Temporizador E234CT-AHD.12 - ABB - E234CT-AHD.12 - 1SVR500110R0000 | 92 Kbytes |
|
| E234CT-AHD.12 1SVR500110R0000 ABB Temporizador E234CT-AHD.12 | 68 Kbytes |
|
