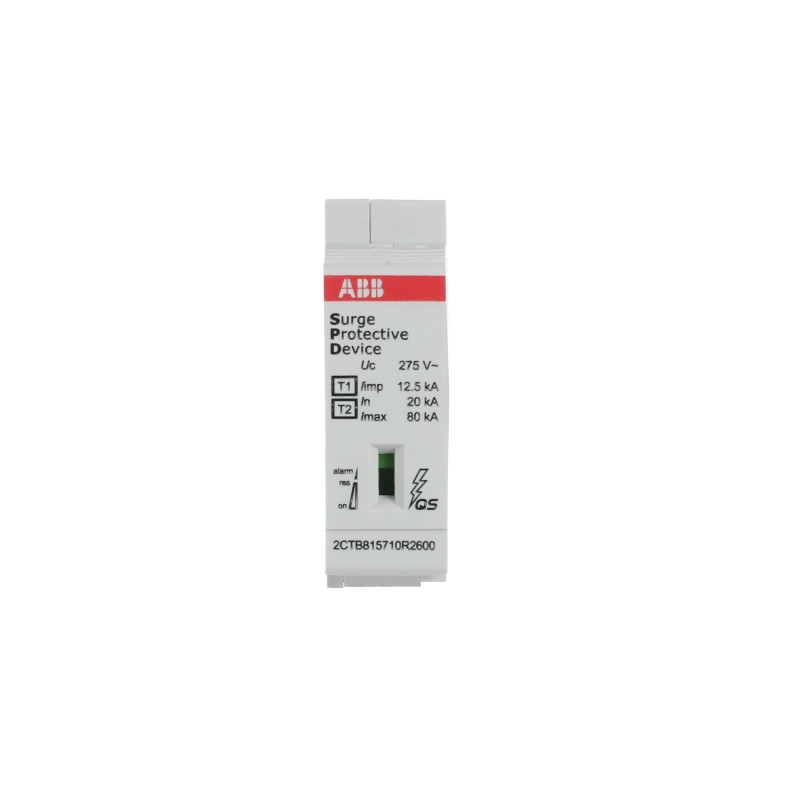

2CTB815710R2600 ABB Prot.sobret. OVRT1-T212.5-275sCQS
2CTB815710R2600
ABB
Prot.sobret. OVRT1-T212.5-275sCQS
Puesta a tierra, protección contra rayos y sobretensiones > Pararrayos combinado para tecnología energética
Otros dispositivos modulares > Protección sobretensiones OVR
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Técnica | |
|---|---|
| Tipo de sistema de distribución de baja tensión | TT |
| TN-C | |
| TN-S | |
| Adecuado para | To protect the systems against the transient overvoltage (lightning) |
| Tensión nominal de CA del sistema (Uo) | 230 / 400 V |
| Tensión máxima de funcionamiento continuo (Uc) | (L-PE) 275 V |
| (L-L) 275 V | |
| (L-N) 275 V | |
| (N-PE) - V | |
| Valor de prueba de sobretensión temporal (UT) | 337 V |
| Corriente de descarga | Nominal 20 kA |
| Máximo 80 kA | |
| Corriente de Impulso | I (imp, 10 / 350 μs) 12.5 kA |
| I (total, 10 / 350 μs) - kA | |
| Corriente de impulso del rayo | 12.5 kA |
| Cortocircuito soportado Icc | 100 kA |
| Clase de arrestador | I |
| II | |
| Número de postes protegidos | 1 |
| Número de polos | 1P |
| Versión | Plug-in |
| Tipo de producto | QS |
| Opciones proporcionadas | Replacement Cartridge |
| Función de mantenimiento preventivo | Sí |
| Indicador de estado | Sí |
| Tamaño del fusible | 1 modular spacing |
| Eléctrica | |
| Nivel de protección de la tensión ( Up) | (De izquierda a derecha) 1.4 kV |
| (N-PE) - kV | |
| (L-PE) 1.4 kV | |
| Pérdida de potencia | Total 37 mW |
| Cumplimiento de Materiales | |
| Información sobre RoHS | 9AKK108466A4617 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Fecha de RoHS | 20230707 |
| Declaración REACH | 9AKK107492A1906 |
| Información REACH | Falso: no contiene sustancias > 0,1 porcentaje en masa |
| Fecha REACH | 20231212 |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108468A3363 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| WEEE B2C / B2B | De empresa a empresa |
| Ambiente | |
| Grado de protección | IP20 |
| Altitud máxima de funcionamiento permisible | Sin reducción de potencia 5000 |
| Dimensiones | |
| Anchura en número de espacios modulares | 1 |
| Ancho del product | 17.6 mm |
| Alto del producto | 57 mm |
| Largo del product | 67 mm |
| Peso del product | 0.1 kg |
| Clasificación | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Peso | 115 g |
| Número E (Finlandia) | 3217624 |
| Número E (Noruega) | 1623953 |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado CQC | 9AKK107680A1975 |
| Declaración de conformidad - CE | 9AKK108466A4617 |
| Instalación | |
| Instrucciones y manuales | 2CTC431030M1701 |
| Tipo de montaje | DIN-Rail |
| Descargas Populares | |
| Clasificaciones y estándares externos | |
| ETIM 9 | EC001457 - Combined arrester for power supply systems |
| ETIM 10 | EC001457 - Combined arrester for power supply systems |
| UNSPSC | 39121610 |
| Clase electrónica | V11.0 : 27130808 |
| Código de clasificación de objetos | 141BCC |
| Normas | IEC 61643-11 / EN 61643-11 |
| Característica | Valor |
|---|---|
| Tipo de red CC (EF009926) | No |
| Tipo de red IT (EF009927) | No |
| Tipo de red TN (EF009928) | Sí |
| Tipo de red TN-C (EF009929) | Sí |
| Tipo de red TN-C-S (EF009933) | No |
| Tipo de red TN-S (EF009930) | Sí |
| Tipo de red TT (EF009931) | Sí |
| Tipo de red: otros (EF009932) | No |
| Número de polos (EF001391) | 1 |
| Nivel de protección de L-N (EF004236) | 1.4 kV |
| Nivel de protección L-PE (EF012276) | 1.4 kV |
| Tamaño de construcción (EF002566) | 1 separación modular |
| Señalización remota (EF004192) | No |
| Fusible de respaldo integrado (EF008797) | No |
| Protección del dispositivo terminal considerando los componentes de protección (EF009798) | No |
| Tecnología de descarga de chispas con conmutación de voltaje (EF016003) | No |
| Toma de tensión protegida contra sobrecorriente (EF016004) | No |
| Grado de protección (IP) (EF005474) | IP20 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF PROTECTION & SAFETY EN .pdf | 25 Mbytes |
|
| Prot.sobret. OVRT1-T212.5-275sCQS - ABB - OVRT1-T212.5-275sC - 2CTB815710R2600 | 84 Kbytes |
|
| OVRT1-T212.5-275sC 2CTB815710R2600 ABB Prot.sobret. OVRT1-T212.5-275sCQS | 50 Kbytes |
|
