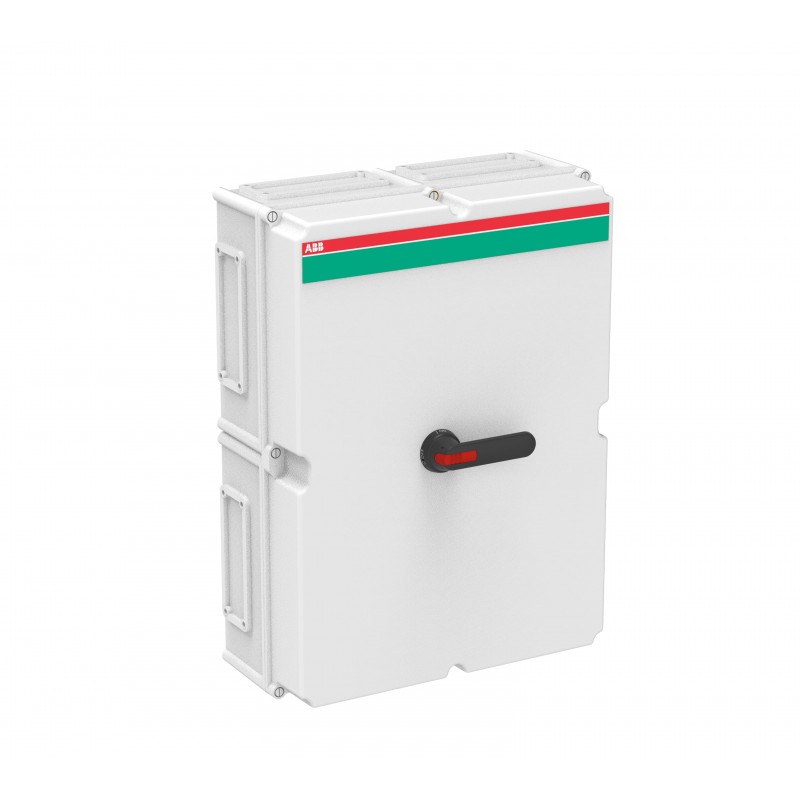

1SCA022609R5560 ABB Int. Seccionador en caja OT800KFCC4B
1SCA022609R5560
ABB
Int. Seccionador en caja OT800KFCC4B
OT800KFCC4B Enclosed Switch Disconnector
Componentes industriales de baja tensión > Seccionador
Interruptores Manuales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Cumplimiento de Materiales | |
|---|---|
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SCC340076D0201 |
| Información sobre RoHS | 1SCC340075D0201 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Ley de Control de Sustancias Tóxicas - TSCA | 1SCC340095D0201 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SCC340015C0201 |
| Instrucciones y manuales | 1SCC340015M0004 |
| Dibujos mecánicos | OTPK765625P2II.stp |
| Ambiente | |
| Grado de protección | acc. to IEC 60529 IP65 |
| Grado de contaminación | 3 |
| Clasificación | |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85363090 |
| País de origen | Finland |
| Dimensiones | |
| Ancho del product | 560 mm |
| Alto del producto | 760 mm |
| Largo del product | 250 mm |
| Peso del product | 17.83 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 575 mm |
| Embalaje Nivel 1 Largo | 780 mm |
| Embalaje Nivel 1 Alto | 340 mm |
| Embalaje Nivel 1 Peso | 20 kg |
| Embalaje Nivel 1 EAN | 6417019198484 |
| Técnica | |
| Posición de entrada de cables | Top/Bottom |
| Salidas de cable por lado | 2xII-flange / 2xII-flange |
| Color | RAL7035 |
| Capacidad de conexión del circuito principal | Diámetro del orificio 12 mm |
| Abrazadera de tornillo / Terminal de PE 4pc,25 ... 120 mm² | |
| Corriente térmica convencional (Ithe) | Totalmente cerrado 720 A |
| Grado de protección | acc. to IEC 60529 IP65 |
| Material del módulo | Plastic |
| Color del asa | Negro |
| Tipo de asa | Pistol handle |
| Clasificación de la resistencia a los impactos | Housing IK08 |
| Contactos auxiliares montados al máximo | 2 NO, 2 NC |
| Contactos auxiliares montados | 0 NO, 0 NC |
| Tipo neutro | Switchable Neutral |
| Número de contactos auxiliares NC | 0 |
| Número de contactos auxiliares NO | 0 |
| Número de polos | 4P |
| Grado de contaminación | 3 |
| Pérdida de potencia | en condiciones nominales de funcionamiento por polo 40 W |
| Corriente nominal de cortocircuito condicional (Inc) | 90 kA |
| Tensión nominal soportada por impulsos (Uimp) | 20 kV |
| Tensión nominal de aislamiento (Ui) | 750 V |
| Corriente nominal de funcionamiento AC-22A (Ie) | (380 ... 415 V) 720 A |
| (690 V) 720 A | |
| Corriente nominal de funcionamiento AC-23A (Ie) | (380 ... 415 V) 720 A |
| (500 V) 720 A | |
| (690 V) 720 A | |
| Potencia operativa nominal AC-23A (Pe) | (380 ... 415 V) 400 kW |
| (500 V) 500 kW | |
| (690 V) 710 kW | |
| Tensión nominal de operación | Main Circuit 1000 V |
| Capacidad nominal de producción de cortocircuitos (Icm) | (1000 V AC) 80 kA |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 20 kA |
| Destornillador recomendado | Main Circuit M12 |
| Normas | IEC 60947-1, -3 |
| Par de apriete | Main Circuit 75 N·m |
| Técnica UL/CSA | |
| Destornillador recomendado | Main Circuit M12 |
| Par de apriete | Main Circuit 75 N·m |
| Certificados y Declaraciones (Número de Documento) | |
| Declaración de conformidad - CE | 1SCC340029D2704 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122205 |
| Código de categoría granular de IDEA (IGCC) | 5166 >> Safety switch |
| Clase electrónica | V11.1 : 27371403 |
| Categoría RAEE | 4. Equipo grande (cualquier dimensión externa de más de 50 cm) |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
