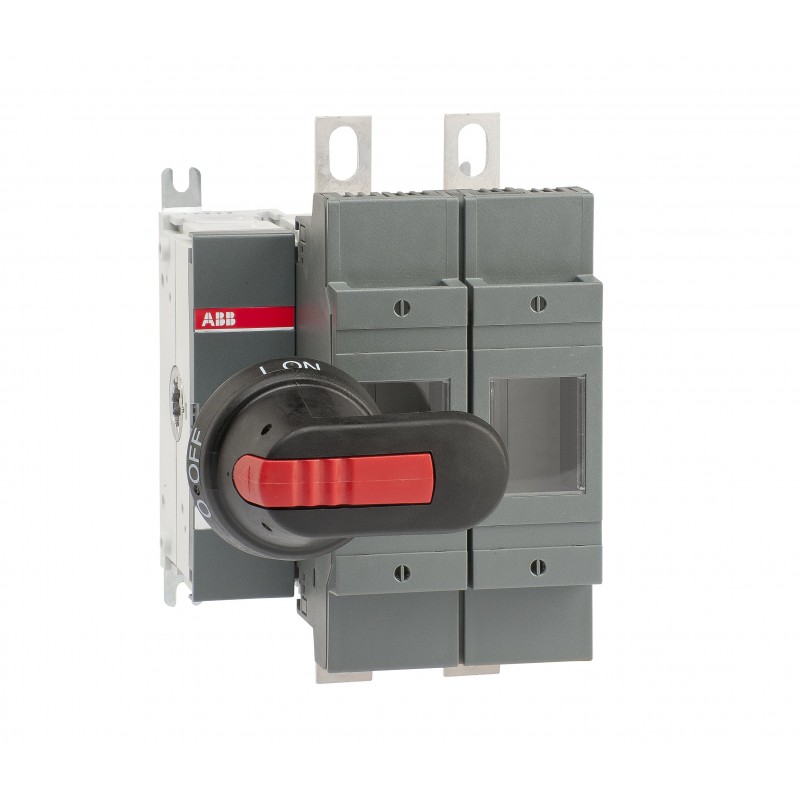

1SCA107598R1001 ABB Interruptor fusible OS200J02P
1SCA107598R1001
ABB
Interruptor fusible OS200J02P
OS200J02P FUSIBLE DISCONNECT SWITCH
Componentes industriales de baja tensión > Interruptor con fusibles
Interruptores Manuales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Instrucciones de desmontaje al final de la vida útil | 1SCC311049M0201 |
| Declaración Ambiental de Producto - EPD | 1SCC311197D0201 |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SCC011021D0201 |
| Información sobre RoHS | 1SCC011020D0201 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| SCIP | fa94a154-da9f-4d22-9c12-99784bf30775 Finland |
| SCIP simplificado | ef18d66b-d4c1-4000-a588-5e256fdbd492 Germany |
| 29d7168a-3674-44df-a135-5159d9d2015b Sweden | |
| 80ff2114-100e-461d-9f73-02d4ed7c70cb France | |
| ffb33289-a95c-46eb-86d3-9cc8f1e15849 Poland | |
| f733dfbe-5b17-4053-a468-b0dca5c0928d Poland | |
| 8282882f-cf50-4bf7-b77f-913ae4688ab0 Greece | |
| de4bd9bd-ac27-424e-a40e-dc7b0db3280d Czech Republic | |
| 51f76409-1ad8-4967-88d6-3743c5b0e68b Portugal | |
| a8c55039-cb97-4299-b798-9352b3f0b1ce Croatia | |
| db46a600-2fac-4683-b5af-583b63c28efe Sweden | |
| 56de3aa3-e7a5-4d5c-9230-f51d046e40c0 Bulgaria | |
| 360dd9f4-77d9-4a61-b10a-93a0d78d8f31 Hungary | |
| da89cb14-6e6c-4d01-9687-d2fbbe91f27e Netherlands | |
| 69fd8206-c5a1-4bb9-9122-bffb3c0ee866 Germany | |
| b1c678b1-ceef-4895-8f2f-a833f72c429a Germany | |
| 880bc1d8-8e21-4c0e-94c5-7b45f7179a10 Germany | |
| a6a1f494-e42d-4677-a533-f202f057a6b8 Belgium | |
| 398eaf56-c9e0-437e-8e23-94782d4013e4 Denmark | |
| 5d2727a0-5bd8-4c8d-be1c-b20f1ad673a1 Norway | |
| 37e08146-5c25-4cd1-9ae0-af6afbe2e4f2 Italy | |
| 8477e491-b5f4-4795-afab-fe4678c2dd6f Poland | |
| 0ed472e6-41c2-4665-8541-f61f8797b4dc Germany | |
| 17b7e6dc-b0d5-435c-b62d-1bef3947a652 Belgium | |
| 9ab9d927-62a8-4291-b13a-b413f8955532 France | |
| 63e9db47-9465-47fe-a170-989c4ce6739f Spain | |
| 8694d795-f8bb-4297-b7f7-c69eb8e8bffe Hungary | |
| Ley de Control de Sustancias Tóxicas - TSCA | 1SCC011025D0201 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SCC311013C0201 |
| Instrucciones y manuales | 1SCC311012M0219 |
| Dibujos mecánicos | OS200J02.stp |
| Declaración Ambiental de Producto - EPD | 1SCC311197D0201 |
| Ambiente | |
| Grado de protección | acc. to IEC 60529 IP20 |
| Grado de contaminación | 3 |
| Clasificación | |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85365080 |
| País de origen | Finland |
| Dimensiones | |
| Ancho del product | 136 mm |
| Alto del producto | 218 mm |
| Largo del product | 132 mm |
| Peso del product | 2.2 kg |
| 4.7 lb | |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 230 mm |
| 9.1 in | |
| Embalaje Nivel 1 Largo | 270 mm |
| 10.6 in | |
| Embalaje Nivel 1 Alto | 170 mm |
| 6.7 in | |
| Embalaje Nivel 1 Peso | 2.4 kg |
| 5.4 lb | |
| Embalaje Nivel 1 EAN | 6417019410838 |
| Técnica | |
| Corriente térmica convencional de aire libre (Ith) | Θ = 40 °C 200 A |
| Corriente térmica convencional (Ithe) | Totalmente cerrado 200 A |
| Grado de protección | acc. to IEC 60529 IP20 |
| Tamaño del fusible | 200 A |
| Sistema de fusibles | Clase J |
| Tipo de asa | Pistol handle |
| Tipo de montaje | Base mounting |
| Número de polos | 2P |
| Modo de funcionamiento | Front |
| Grado de contaminación | 3 |
| Posición de los terminales de línea | Top In - Bottom Out, Bottom In - Top Out |
| Pérdida de potencia | en condiciones nominales de funcionamiento por polo 8 W |
| Corriente nominal de cortocircuito condicional (Inc) | (600 V AC) 200 kA |
| Corriente nominal (In) | Circuito Principal 200 A |
| Tensión nominal soportada por impulsos (Uimp) | 12 kV |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Corriente nominal de funcionamiento AC-21A (Ie) | (500 V) 200 A |
| (690 V) 200 A | |
| Corriente nominal de funcionamiento AC-22A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Corriente nominal de funcionamiento AC-23A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Potencia operativa nominal AC-23A (Pe) | (220 ... 240 V) 60 kW |
| (400 V) 110 kW | |
| (415 V) 110 kW | |
| (500 V) 132 kW | |
| (690 V) 200 kW | |
| Tensión nominal de operación | Main Circuit 600 V AC |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 8 kiloampere rms |
| Normas | UL98 |
| IEC 60947-3 | |
| Mecanismo de funcionamiento de los interruptores | 02 (Lado izquierdo) |
| Tipo de terminal | Terminales de lengüeta |
| Anchura de los terminales | 20 mm |
| Par de apriete | 15 … 22 N·m |
| Técnica UL/CSA | |
| Amperaje UL/CSA | 200 A |
| Potencia nominal UL/CSA | (acc. to UL 240 V) 60 Hp |
| (acc. to UL 480 V) 125 Hp | |
| (acc. to UL 600 V) 150 Hp | |
| Par de apriete | 15 … 22 N·m |
| Par de apriete UL/CSA | Wire-Clamp 200 in·lb |
| Cable Lug 72 in·lb | |
| Certificados y Declaraciones (Número de Documento) | |
| A2L Certificate – IEC | 1SCC311209D0201 |
| Certificado ATEX | No certification needed |
| Certificado CCC | CCC OS200-250 2016 |
| Declaración de conformidad - CE | 1SCC311091D2704 |
| Certificado DNV GL | 1SCC311123D0203 |
| Certificado UL | cULus certificate OS200 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 9 | EC001040 - Fuse switch disconnector |
| ETIM 10 | EC001040 - Fuse switch disconnector |
| UNSPSC | 39122233 |
| Código de categoría granular de IDEA (IGCC) | 5291 >> Fuse switch disconnector |
| Clase electrónica | V11.1 : 27371401 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
