> >>>NFZ44E-2 1SBH136001R2144 ABB NFZ44E CONT. AUX. BOB. 24-60Vca 20-60Vcc
Anterior producto Siguiente producto

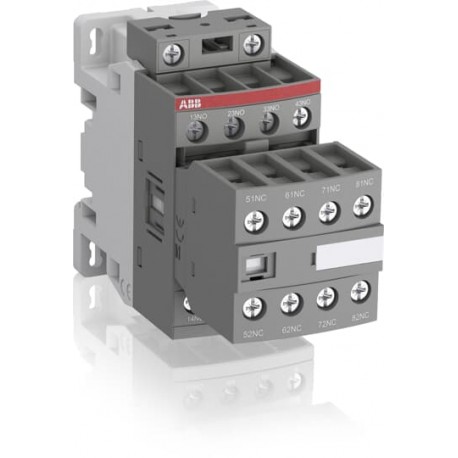

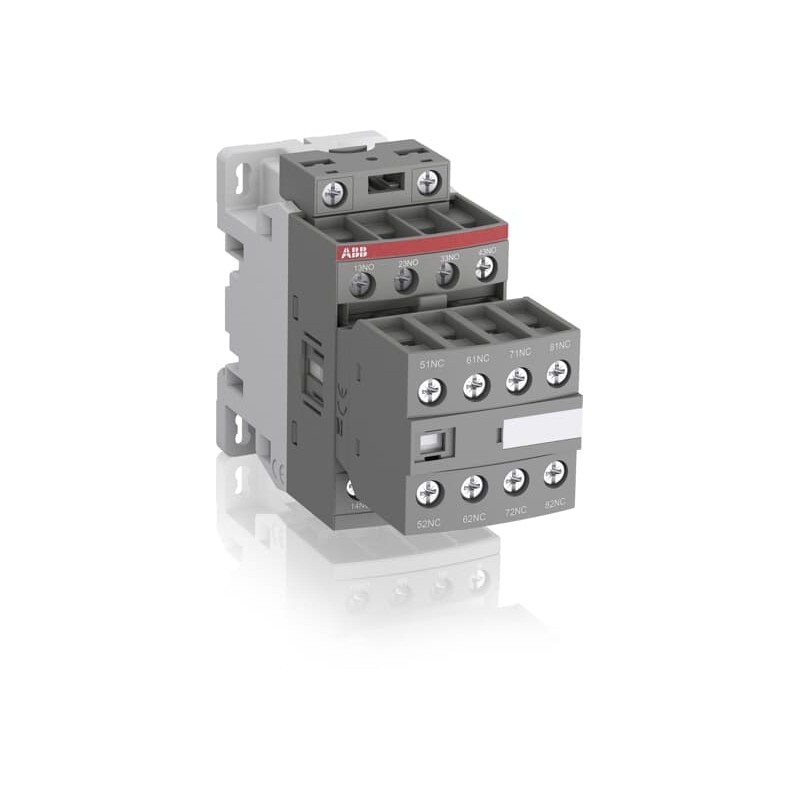

NFZ44E-2 1SBH136001R2144 ABB NFZ44E CONT. AUX. BOB. 24-60Vca 20-60Vcc Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

NFZ44E-2 1SBH136001R2144 ABB NFZ44E CONT. AUX. BOB. 24-60Vca 20-60Vcc

1SBH136001R2144

ABB

NFZ44E CONT. AUX. BOB. 24-60Vca 20-60Vcc

Más detalles


Interruptores de baja tensión > Contactor, relé

Contactores y relés térmicos > Contactores AF hasta 38 A

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

Precio total: $75.77
Precio unitario: $75.77

Cantidad Precio
1+$75.77
2+$65.37
3+$65.37
*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información

▲


NFZ de contactores relés se utilizan para la conmutación de circuitos auxiliares y de control. NFZ de contactores relés de incluir una bobina electrónica de interfaz de la aceptación de una amplia control de la tensión Uc min. ... De la Uc máx. Sólo cuatro de las bobinas de la cubierta de control de voltajes entre 24...250 V, 50/60 Hz o 12...250 V CC. NF contactor de relés puede gestionar un gran control de las variaciones de voltaje. Una bobina puede ser utilizada para diferentes voltajes de control utilizado en todo el mundo sin ningún tipo de bobina de cambio NFZ de contactores relés de permitir el control directo de PLC-salida ≥ 24 V DC 500 mA y obtener una reducción de la bobina de retención de consumo. NFZ de contactores relés de soportar a corto caídas de tensión y los huecos de tensión (SEMI F47-0706 cumplimiento) entre 24...250 V, 50/60 Hz NFZ de contactores relés se han incorporado en la protección de la oleada y no necesitan más supresores de sobretensión transitoria - los Polos: 8 polos del contactor de relés con un no-extraíble montada en la parte frontal bloque de contactos auxiliares (mecánica-vinculado contactos auxiliares cumple con el Anexo L de la norma IEC 60947-5-1 y en particular la "Mecánicamente" símbolo del contactor relé de lado) - Circuito de Control: AC o DC operado - Accesorios: una amplia gama de Accesorios está disponible.

El pedido

  • EAN:
    3471523102316
  • Cantidad De Orden Mínima:
    1 pieza
  • Arancel De Aduanas Número:
    85369085

Dimensiones

  • Neto Del Producto Anchura:
    45mm
  • Producto De La Profundidad De La Red:
    110.5mm
  • Neto Del Producto De La Altura:
    86mm
  • Peso Neto Del Producto:
    0.360kg

Información Del Envase

  • Paquete De Nivel 1 Unidades:
    1 pieza
  • Paquete De Nivel 1 De Ancho De:
    87 mm
  • Paquete De Nivel 1 Longitud:
    113 mm
  • Paquete De Nivel 1 Altura:
    47 mm
  • Paquete De Nivel 1 Peso Bruto:
    0,36 kg
  • Paquete de Nivel 1 EAN:
    3471523102316
  • Nivel De Paquete De 2 Unidades:
    36 pieza
  • Paquete De Nivel 2 De Ancho:
    250 mm
  • Paquete De Nivel 2 Duración:
    300 mm
  • Paquete De Nivel 2 Altura:
    315 mm
  • Nivel De Paquete De 3 Unidades:
    864 pieza

Técnica

  • Número de Contactos Auxiliares NO:
    4
  • Número de Contactos Auxiliares NC:
    4
  • Normas:
    IEC 60947-5-1 y EN 60947-5-1 UL 508, CSA C22.2 N°14
  • Tensión Nominal:
    Circuito Auxiliar 690 V
    Circuito Principal 690 V
  • Frecuencia nominal (f):
    Circuito Auxiliar, 50 / 60 Hz
  • Libre convencional Térmica del aire de Corriente (Ith):
    acc. IEC 60947-5-1, q = 40 °C 16 a
  • Corriente de operación nominal AC-15 (Ie):
    (220 / 240 V) 4 A
    (24 / 127 V) 6
    (400 / 440 V) 3
    (500 V) 2
    (690 V) 2
  • Nominal de Corta duración Corriente asignada (Icw):
    0.1 s 140
    para 1 s 100
  • Eléctrica Máxima Frecuencia De Conmutación:
    AC-15 1200 ciclos por hora
    DC-13 900 ciclos por hora
  • Corriente de operación nominal DC-13 (Ie):
    (110 V) DE 0,55 A / 60 W
    (125 V) DE 0,55 A / 69 W
    (220 V) DE 0,27 A / 60 W
    (24 V) 6 A / 144 W
    (250 V) DE 0,27 A / 68 W
    (400 V) 0,15 / 60 W
    (48 V) 2.8 / 134 W
    (500 V) 0,13 A / 65 W
    (600 V) 0.1 A / 60 W
    (72 V) 1 A / 72 W
  • Tensión Nominal De Aislamiento (Uyo):
    acc. UL/CSA 600 V
    acc. IEC 60947-5-1 y VDE 0110 (Gr. C) 690 V
  • Nominal Soportada De Impulso De Tensión (Uimp):
    6 kV
  • Mecánica Máxima Frecuencia De Conmutación:
    6000 ciclos por hora
  • Nominal Del Circuito De Control De Tensión (Uc):
    50 Hz 24 ... 60 V
    60 Hz 24 ... 60 V
    La Operación de DC 20 ... 60 V
  • Operan Tiempo:
    Entre la Bobina De corriente y NC Contacto de Cierre 13...98 ms
    Entre la Bobina De corriente y de NO Contacto de Apertura de 11...95 ms
    Entre la Energización de la Bobina y el Contacto NC de Apertura 38...90 ms
    Entre la Energización de la Bobina y de NO Contacto de Cierre 40...95 ms
  • La Conexión De La Capacidad Del Circuito Auxiliar:
    Flexible con el Casquillo 1/2x de 0,75 ... 2,5 mm2
    Flexible con Aislamiento de la Virola 1x 0.75 ... 2,5 mm2
    Flexible con Aislamiento de la Virola 2x 0.75 ... 1,5 mm2
    Rígido de 1/2x 1...2,5 mm2
  • La Conexión De La Capacidad Del Circuito De Control:
    Flexible con el Casquillo 1/2x de 0,75 ... 2,5 mm2
    Flexible con Aislamiento de la Virola 1x 0.75...2,5 mm2
    Flexible con Aislamiento de la Virola 2x 0.75...1,5 mm2
    Rígido de 1/2x 1...2,5 mm2
  • Extracción De Alambre De Longitud:
    Circuito auxiliar, 10 mm
    Circuito de Control de 10 mm
  • Grado de Protección:
    acc. IEC 60529, IEC 60947-1, EN 60529 Auxiliares de Terminales IP20
    acc. IEC 60529, IEC 60947-1, EN 60529 IP20 Terminales de Bobina
  • Tipo De Terminal:
    Terminales De Tornillo

Ambiental

  • Temperatura Del Aire Ambiente:
    Cerca de Contactor para el Almacenamiento -60...+80 °C
    Cerca de Contactor para la Operación en Aire Libre -40 ... +70 °C
  • Altitud Máxima De Funcionamiento Admisible:
    3000 m
  • Resistencia a los Golpes acc. IEC 60068-2-27:
    Cerrado, Choque Dirección: B1 25 g
    Abierto, Choque Dirección: B1 5 g
    Choque Dirección: 30 g
    Choque Dirección: B2 15 g
    Choque Dirección: C1 25 g
    Choque Dirección: C2 25 g
  • Resistencia a las Vibraciones acc. IEC 60068-2-6:
    5...300 Hz 4 g posición de cerrado / 2 g posición abierta
  • RoHS Estado:
    Planeado seguir Directiva europea 2002/95/CE del consejo, de 18 de agosto de 2005 y de enmienda después de 2008 Q1

Técnicos de la UL/CSA

  • Par de apriete UL/CSA:
    Circuito auxiliar, 11 in·lb
    Circuito de Control 11 in·lb

Certificados y Declaraciones (Número de Documento)

Clasificaciones

  • ETIM 5:
    EC000196 - Contactor relé
  • UNSPSC:
    39121500

Datasheet - PDF

▲
Título: Tamaño: Tipo:
NFZ44E CONT. AUX. BOB. 24-60Vca 20-60Vcc - ABB - NFZ44E-2 - 1SBH136001R2144 98 Kbytes NFZ44E CONT. AUX. BOB. 24-60Vca 20-60Vcc - ABB - NFZ44E-2 - 1SBH136001R2144
NFZ44E-2 1SBH136001R2144 ABB NFZ44E CONT. AUX. BOB. 24-60Vca 20-60Vcc 72 Kbytes NFZ44E CONT. AUX. BOB. 24-60Vca 20-60Vcc - ABB - NFZ44E-2 - 1SBH136001R2144
