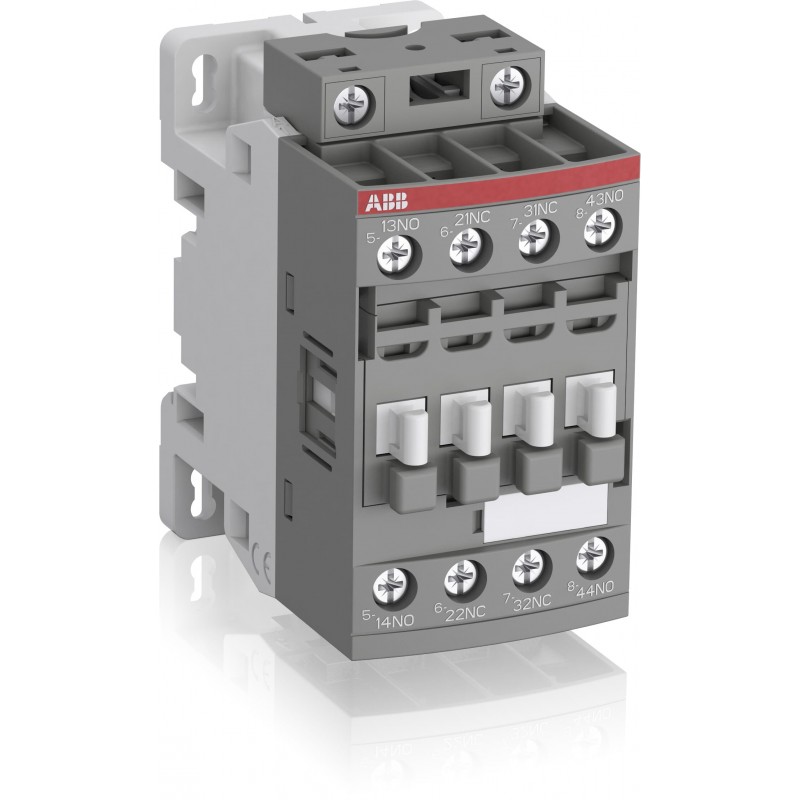

1SBH137001R1322 ABB NF22E CONT. AUX. BOB. 100-250Vca-cc
1SBH137001R1322
ABB
NF22E CONT. AUX. BOB. 100-250Vca-cc
NF22E-13 100-250V50/60HZ-DC Contactor Relay
Componentes industriales de baja tensión > Contactor, relé
Contactores y relés térmicos > Contactores AF hasta 38 A
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Comprados juntos habitualmente
▲Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85364900 |
| Descargas Populares | |
| Datos de EPLAN | 9AAC159655_EPLAN |
| Ficha técnica, información técnica | 1SBC100214C0202 |
| Instrucciones y manuales | 1SBC101027M6801 |
| Instrucciones y manuales (parte 2) | 1SAC200017M0002 |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Dimensiones | |
| Ancho del product | 45 mm |
| Largo del product | 77 mm |
| Alto del producto | 86 mm |
| Peso del product | 0.27 kg |
| Técnica | |
| Número de contactos auxiliares NO | 2 |
| Número de contactos auxiliares NC | 2 |
| Número de polos | 4P |
| Normas | IEC/EN 60947-1, IEC/EN 60947-5-1, UL 60335-2-40 LZGH2 A2L, UL 508, CSA C22.2 No. 60335-2-40 LZGH2 A2L, CSA C22.2 No. 14-13 |
| Tensión nominal de operación | Auxiliary Circuit 690 V |
| Frecuencia nominal (f) | Auxiliary Circuit 50 / 60 Hz |
| Control Circuit 50 / 60 Hz | |
| Corriente térmica convencional de aire libre (Ith) | según IEC 60947-5-1, Θ = 40 °C 16 A |
| Corriente nominal de funcionamiento AC-15 (Ie) | (500 V) 2 A |
| (690 V) 2 A | |
| (24 / 127 V) 6 A | |
| (220 / 240 V) 4 A | |
| (400 / 440 V) 3 A | |
| Corriente nominal de funcionamiento DC-13 (Ie) | (24 V) 6 A / 144 W |
| (48 V) 2.8 A / 134 W | |
| (72 V) 1 A / 72 W | |
| (110 V) 0.55 A / 60 W | |
| (125 V) 0.55 A / 69 W | |
| (220 V) 0.27 A / 60 W | |
| (250 V) 0.27 A / 68 W | |
| (400 V) 0.15 A / 60 W | |
| (500 V) 0.13 A / 65 W | |
| (600 V) 0.1 A / 60 W | |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 0,1 s 140 A |
| durante 1 s 100 A | |
| Tensión nominal de aislamiento (Ui) | según IEC 60947-5-1 690 V |
| según UL/CSA 600 V | |
| Tensión nominal soportada por impulsos (Uimp) | 6 kV |
| Frecuencia máxima de conmutación eléctrica | (AC-15) 1200 cycles per hour |
| (DC-13) 900 cycles per hour | |
| Frecuencia máxima de conmutación mecánica | 6000 cycles per hour |
| Tensión nominal del circuito de control (Uc) | 50 Hz 100 ... 250 V |
| 60 Hz 100 ... 250 V | |
| Operación de CC 100 ... 250 V | |
| Pérdida de potencia | a 6 A por poste 0.1 W |
| Tiempo de funcionamiento | Entre la desenergización de la bobina y el cierre del contacto NC 13 ... 98 ms |
| Entre la desenergización de la bobina y la abertura sin contacto 11 ... 95 ms | |
| Entre la energización de la bobina y la apertura del contacto NC 38 ... 90 ms | |
| Entre la energización de la bobina y el cierre sin contacto 40 ... 95 ms | |
| Montaje en contactores | TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715 |
| TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715 | |
| Montaje mediante tornillos (no suministrados) | 2 x M4 Screws Placed Diagonally |
| Capacidad de conexión del circuito auxiliar | Flexible con férula 1/2x 0.75 ... 2.5 mm² |
| Flexible con férula aislada 1x 0.75 ... 2.5 mm² | |
| Flexible con férula aislada 2x 0.75 ... 1.5 mm² | |
| Sólido rígido 1/2x 1 ... 2.5 mm² | |
| Trenzado rígido 1/2x 1 ... 2.5 mm² | |
| Conexión del circuito de control de capacidad | Flexible con férula 1/2x 0.75 ... 2.5 mm² |
| Flexible con férula aislada 1x 0.75 ... 2.5 mm² | |
| Flexible con férula aislada 2x 0.75 ... 1.5 mm² | |
| Sólido rígido 1/2x 1 ... 2.5 mm² | |
| Trenzado rígido 1/2x 1 ... 2.5 mm² | |
| Longitud de pelado del cable | Circuito auxiliar 10 mm |
| Circuito de control 10 mm | |
| Grado de protección | acc. to IEC 60529, IEC 60947-1, EN 60529 Auxiliary Terminals IP20 |
| acc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20 | |
| Par de apriete | Auxiliary Circuit 1.2 N·m |
| Control Circuit 1.2 N·m | |
| Tipo de terminal | Terminales de tornillo |
| Nombre del producto | Block Contactor Relay |
| Técnica UL/CSA | |
| Capacidad de conexión Circuito auxiliar UL/CSA | Sólido rígido 1/2x 18-14 AWG |
| Trenzado rígido 1/2x 18-14 AWG | |
| Par de apriete UL/CSA | Auxiliary Circuit 11 in·lb |
| Control Circuit 11 in·lb | |
| Ambiente | |
| Temperatura ambiente | Close to Contactor for Storage -60 ... +80 °C |
| Near Contactor for Operation in Free Air -40 ... 70 °C | |
| Resistencia climática | Category B according to IEC 60947-1 Annex Q |
| Altitud máxima de funcionamiento permisible | Sin reducción de potencia 3000 m |
| Resistencia a los golpes según IEC 60068-2-27 | Cerrado, dirección del amortiguador: B1 25 g |
| Abierto, dirección del amortiguador: B1 5 g | |
| Dirección del choque: A 30 g | |
| Dirección del amortiguador: B2 15 g | |
| Dirección del amortiguador: C1 25 g | |
| Dirección del amortiguador: C2 25 g | |
| Resistencia a las vibraciones según IEC 60068-2-6 | Posición cerrada de 4 g y posición abierta de 2 g 5 ... 300 Hz |
| Grado de contaminación | 3 |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 2CMT2021-006202 |
| Información sobre RoHS | 2CMT2021-006277 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| SCIP | 5611a638-de62-42f4-ab21-bce6bffa1c76 China |
| SCIP simplificado | f3bae351-c0cd-4bab-bf7b-6bd0db1d1f37 Estonia |
| 1885854c-d808-4403-a683-cfc666ca8ed9 Finland | |
| a8a790c6-8865-42dc-9a16-25c71c579cd4 Hungary | |
| 59605740-7ed4-4540-b17c-1518303e80a5 France | |
| cc44becd-3e4c-4438-a018-76c100575d4a Czech Republic | |
| f76f9696-c830-41c5-b415-8c237939b7eb Germany | |
| 6f76ebd8-1e69-449a-976c-6ff242c1e41a Croatia | |
| 9f56f5f1-8011-409e-8370-61a20483a92f Germany | |
| d4147311-807d-4704-8816-6937315d9f78 Poland | |
| ce59d800-bdf2-465e-af6f-fe6d1ba44fd1 France | |
| d62686b9-6abd-4dd6-b569-b45f1df84332 Sweden | |
| 09ef808a-e3aa-4c6d-a04a-aebb099d2357 Germany | |
| a4ec99a6-f169-44e5-b94e-26a2bc67bc67 Portugal | |
| 8d8029c9-ad99-4e21-a5e9-7fc522e5e887 Denmark | |
| f4311c29-4ca4-44e2-b3ec-25dd1aba9a81 Germany | |
| f62bf0b2-925a-4c1e-90c0-0dd30d54e965 Germany | |
| 9f85c2e0-013e-4516-8563-37b66ba26fcd Bulgaria | |
| 8101e312-0d84-4d34-9a04-330462c44519 Sweden | |
| d3407bd3-bf30-4d85-acd5-2d32b1c79fc1 Belgium | |
| b0226ce6-f0c7-40b5-8b57-5ec6648fe56b Spain | |
| 016176d6-283d-44d6-b525-56f0360a6d44 Belgium | |
| 0b14c632-d6ac-49d1-8487-ee8816a82d15 Greece | |
| 8e0a69aa-6cf3-4534-a91e-d73643b77111 Norway | |
| cbcd985c-25da-4de1-9f2f-20d6be1e5549 Poland | |
| aec57acf-fcca-4684-87ea-bf712a874385 Poland | |
| 53829389-b1d3-4434-b42f-a362e318a659 Netherlands | |
| 5de59291-108d-468f-a1d0-570d71b20dda Hungary | |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006525 |
| WEEE B2C / B2B | De empresa a empresa |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| ABB EcoSolutions | |
| ABB EcoSolutions | Sí |
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | No se envía ningún residuo no peligroso a un vertedero |
| Instrucciones de desmontaje al final de la vida útil | 1SBC101080M6801 |
| Declaración Ambiental de Producto - EPD | 1SBD250584E3000 |
| Eficiencia energética mejorada para los clientes | Eficiencia del producto: producto considerado más eficiente energéticamente en comparación con productos similares en el mercado o productos más antiguos de la misma línea. |
| Tasa de reciclabilidad del producto según EN45555 | Diseño para cerrar ciclos de recursos - Norma EN45555 - 92.7 % |
| Certificados y Declaraciones (Número de Documento) | |
| A2L Certificate – UL | 9AKK108469A4900 |
| 9AKK108469A4902 | |
| Certificado ABS | ABS_20-2060694-PDA |
| Certificado BV | BV_2634H24899C1 |
| Certificado CB | CB_SE-116792 |
| Certificado CCC | CCC_2024010303656666 |
| Declaración de conformidad - CCC | CQC2011010303465426 |
| Declaración de conformidad - CE | 1SBD250005U1000 |
| Declaración de conformidad - UKCA | 1SBD250036U1000 |
| Certificado DNV | DNV_TAE00001BV-5 |
| Certificado EAC | EAC_RU C-FR ME77 B03544 |
| Certificado GOST | GOST_POCCFR.ME77.B06804.pdf |
| Certificado KC | KC-HW02016-21031A |
| Certificado LR | LRS_LR2003684TA-02 |
| Certificado RINA | RINA_ELE142224XG |
| Certificado RMRS | RMRS_1802702280 |
| Certificado UL | UL_20180227_E252354_2_1 |
| Tarjeta de listado UL | UL_E252354 |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 87 mm |
| Embalaje Nivel 1 Largo | 79 mm |
| Embalaje Nivel 1 Alto | 47 mm |
| Embalaje Nivel 1 Peso | 0.27 kg |
| Embalaje Nivel 1 EAN | 3471523100138 |
| Embalaje Nivel 2 Unidades | caja 27 pieza |
| Embalaje Nivel 2 Ancho | 250 mm |
| Embalaje Nivel 2 Largo | 300 mm |
| Embalaje Nivel 2 Alto | 315 mm |
| Embalaje Nivel 2 Peso | 14.58 kg |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | K |
| ETIM 7 | EC000196 - Contactor relay |
| ETIM 8 | EC000196 - Contactor relay |
| ETIM 9 | EC000196 - Contactor relay |
| Clase electrónica | V11.0 : 27371001 |
| UNSPSC | 39121529 |
| Código de categoría granular de IDEA (IGCC) | 4763 >> Power contactor, DC switching |
| Número E (Finlandia) | 3706401 |
| Número E (Suecia) | 3211448 |
| Característica | Valor |
|---|---|
| Voltaje nominal de suministro piloto piloto para CA 50 Hz (EF003978) | 100 V |
| Voltaje nominal de suministro piloto piloto para CA 60 Hz (EF003979) | 100 V |
| Voltaje nominal de suministro piloto de piloto para CC (EF003980) | 100 V |
| Tipo de tensión de accionamiento (EF008242) | CA/CC |
| Corriente de funcionamiento nominal Ie, 400 V (EF001378) | 3 A |
| Tipo de conexión del circuito auxiliar (EF006820) | Conexión roscada |
| Método de montaje (EF000003) | Carril DIN/tornillo |
| Interfaz (EF000594) | No |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 2 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 2 |
| Número de contactos auxiliares normalmente cerrados, conmutación retardada (EF007281) | 0 |
| Número de contactos auxiliares normalmente abiertos, extremo delantero (EF007282) | 0 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 0 |
| Con indicador LED (EF005950) | No |
| Funcionamiento manual (EF002978) | No |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO PROTECCIÓN DE MOTORES ES.pdf | 31 Mbytes |
|
| NF22E CONT. AUX. BOB. 100-250Vca-cc - ABB - NF22E-13 - 1SBH137001R1322 | 98 Kbytes |
|
| NF22E-13 1SBH137001R1322 ABB NF22E CONT. AUX. BOB. 100-250Vca-cc | 72 Kbytes |
|
