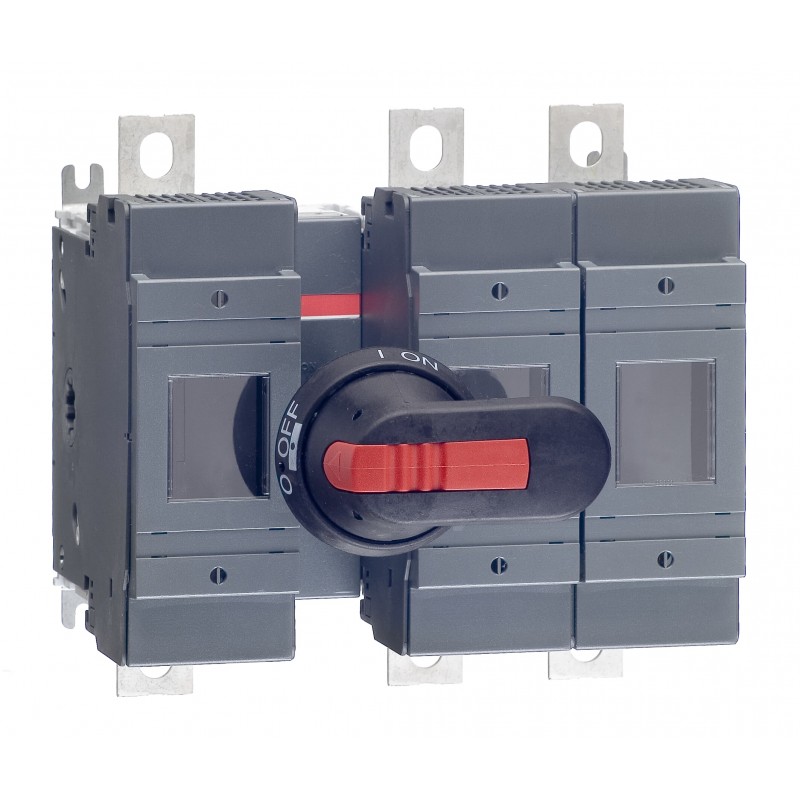

1SCA022726R8380 ABB Interruptor fusible OS250D12P
1SCA022726R8380
ABB
Interruptor fusible OS250D12P
OS250D12P SWITCH FUSE
Componentes industriales de baja tensión > Interruptor con fusibles
Interruptores Manuales > OS
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Instrucciones de desmontaje al final de la vida útil | 1SCC311049M0201 |
| Declaración Ambiental de Producto - EPD | 1SCC311197D0201 |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SCC011021D0201 |
| Información sobre RoHS | 1SCC011020D0201 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| SCIP | 7d87bf23-702f-490f-ae78-cfff6eb1b515 Finland |
| SCIP simplificado | fef8e536-d297-44c0-886e-595cbdc6f1db Germany |
| 53bacc45-aa15-4f5c-86e4-ca97ff02e3f1 Poland | |
| f514d4bd-052b-4a41-92c8-023867ddb9e0 Netherlands | |
| 5e59db88-5027-4694-a404-85a0f90633f8 Sweden | |
| b859c7ba-3e38-41ca-9457-f342fcab8fd3 Germany | |
| e423379b-d3e4-477e-860c-0ea6b4ef66e0 Norway | |
| 6ba8c599-8783-4215-a921-5681689195b7 Germany | |
| 68322dec-f227-4f50-bf77-27973ce213ee Sweden | |
| cb578b43-09e9-4962-b4d5-0677ce6cd768 Bulgaria | |
| 6df1998c-f684-4c1a-8212-97dcd4d86b8a Czech Republic | |
| d0f82a51-936f-4aac-b598-cd448e940b56 Croatia | |
| 3bb6b6fa-6903-49bc-8891-a11cb1c955b9 Poland | |
| 60c53fd4-858c-4a63-9548-3e840920f7f7 Portugal | |
| 38b3f3b4-338b-40fa-952c-53bc6feef0f2 Greece | |
| a6963a7a-2165-4a41-a50f-0841f3f370da Estonia | |
| 7bbb71cb-0a7d-4665-b2be-799468840302 Hungary | |
| 22db7884-78c6-4093-80b3-6c6969b37666 Poland | |
| 5d95c6bf-9fda-45bf-a821-146dd99f554f France | |
| b2999349-1b1e-4051-80a4-db618e4e0b14 Hungary | |
| 7b3ec953-da00-4697-9b4b-add0f30e4a3c France | |
| 8c79b80e-143a-4811-95a9-4632a2745e60 Spain | |
| 864e886f-48e7-4d27-9c59-50c800876784 Belgium | |
| a2bcc6da-f460-41d3-a484-51b7115e7a5f Denmark | |
| f1b2d087-b3ef-44a5-9a14-26ed4526455f Germany | |
| 9879aecc-f7f1-4a8b-b6aa-1930fc878268 Germany | |
| cae63dd8-a994-4605-bc6e-4c2a3040df64 Italy | |
| 2ae2b659-d9e1-44ce-9f1a-e32f8ce6aa04 Belgium | |
| Ley de Control de Sustancias Tóxicas - TSCA | 1SCC011025D0201 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SCC311013C0201 |
| Instrucciones y manuales | 1SCC311012M0219 |
| Dibujos mecánicos | OS250D12.igs |
| Declaración Ambiental de Producto - EPD | 1SCC311197D0201 |
| Ambiente | |
| Grado de protección | acc. to IEC 60529 IP20 |
| Grado de contaminación | 3 |
| Clasificación | |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85365080 |
| País de origen | Finland |
| Dimensiones | |
| Ancho del product | 208 mm |
| Alto del producto | 193 mm |
| Largo del product | 154 mm |
| Peso del product | 4.1 kg |
| 9 lb | |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 230 mm |
| 9.1 in | |
| Embalaje Nivel 1 Largo | 270 mm |
| 10.6 in | |
| Embalaje Nivel 1 Alto | 170 mm |
| 6.7 in | |
| Embalaje Nivel 1 Peso | 4.4 kg |
| 9.7 lb | |
| Embalaje Nivel 1 EAN | 6417019235110 |
| Técnica | |
| Corriente térmica convencional de aire libre (Ith) | Θ = 40 °C 250 A |
| Corriente térmica convencional (Ithe) | Totalmente cerrado 250 A |
| Grado de protección | acc. to IEC 60529 IP20 |
| Tamaño del fusible | NH0 |
| NH1 | |
| Sistema de fusibles | ESTRUENDO |
| Tipo de asa | Pistol handle |
| Tipo de montaje | Base mounting |
| Número de polos | 3P |
| Modo de funcionamiento | Front |
| Grado de contaminación | 3 |
| Posición de los terminales de línea | Top In - Bottom Out, Bottom In - Top Out |
| Pérdida de potencia | a la corriente nominal 17 W |
| Corriente nominal de cortocircuito condicional (Inc) | (690 V) 100 kA |
| Corriente nominal (In) | Circuito Principal 250 A |
| Tensión nominal soportada por impulsos (Uimp) | 12 kV |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Corriente nominal de funcionamiento AC-21A (Ie) | (500 V) 250 A |
| (690 V) 250 A | |
| Corriente nominal de funcionamiento AC-22A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Corriente nominal de funcionamiento AC-23A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Potencia operativa nominal AC-23A (Pe) | (220 ... 240 V) 75 kW |
| (400 V) 140 kW | |
| (415 V) 145 kW | |
| (500 V) 170 kW | |
| (690 V) 250 kW | |
| Tensión nominal de operación | Main Circuit 690 V AC |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 8 kiloampere rms |
| Normas | IEC 60947-3 |
| Mecanismo de funcionamiento de los interruptores | 12 (Entre los polos) |
| Tipo de terminal | Terminales de lengüeta |
| Anchura de los terminales | 25 mm |
| Par de apriete | 30 ... 44 N·m |
| Técnica UL/CSA | |
| Par de apriete | 30 ... 44 N·m |
| Certificados y Declaraciones (Número de Documento) | |
| A2L Certificate – IEC | 1SCC311209D0201 |
| Certificado ATEX | No certification needed |
| Certificado CCC | CCC OS200-250 2016 |
| Declaración de conformidad - CE | 1SCC311095D2704 |
| Certificado DNV GL | 1SCC311123D0203 |
| Certificado UL | No certification needed |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 9 | EC001040 - Fuse switch disconnector |
| ETIM 10 | EC001040 - Fuse switch disconnector |
| UNSPSC | 39122233 |
| Código de categoría granular de IDEA (IGCC) | 5291 >> Fuse switch disconnector |
| Clase electrónica | V11.1 : 27371401 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Número E (Finlandia) | 3661230 |
| Número E (Noruega) | 1682612 |
| Número E (Suecia) | 3172072 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
| Interruptor fusible OS250D12P - ABB - OS250D12P - 1SCA022726R8380 | 91 Kbytes |
|
| OS250D12P 1SCA022726R8380 ABB Interruptor fusible OS250D12P | 77 Kbytes |
|
