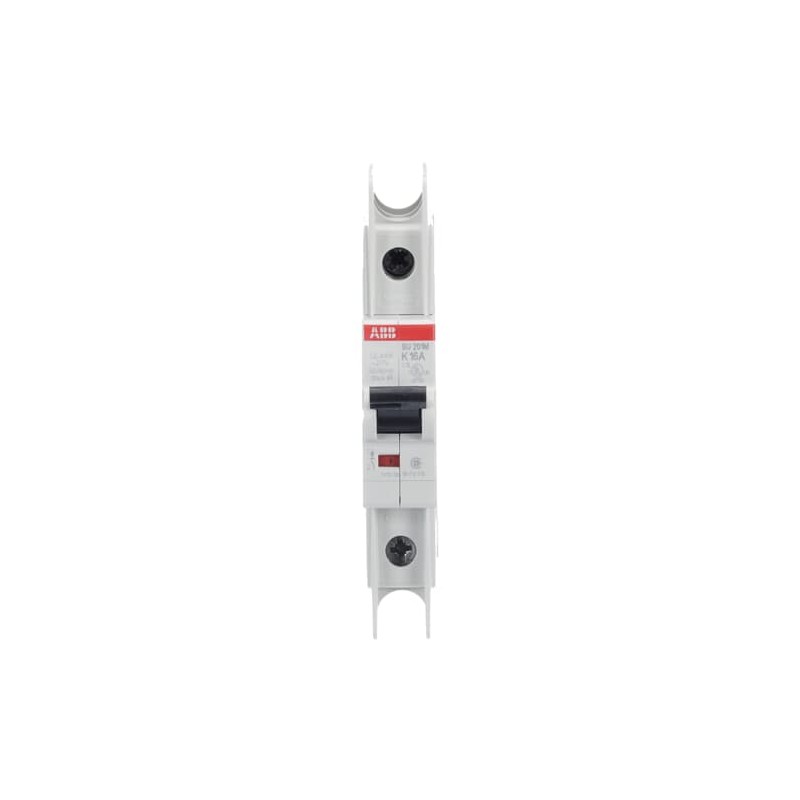

SU201M-K16 2CDS271337R0467 ABB Int.aut.SU201M-K16 1p 16A K UL489 Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

SU201M-K16 2CDS271337R0467 ABB Int.aut.SU201M-K16 1p 16A K UL489

2CDS271337R0467

ABB

Int.aut.SU201M-K16 1p 16A K UL489

Más detalles


Disyuntores, fusibles > Interruptor magnetotérmico

Industrial > S200U

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

Precio total: $59.60
Precio unitario: $59.60
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

productos relacionados

▲

Más vendidos

▲

Más Información

▲


SU201M-K16 Disyuntor Miniatura de K-Char., 10kA, 16A, 1P UL489

El pedido

  • EAN:
    4016779930123
  • Cantidad De Orden Mínima:
    1 pieza
  • Arancel De Aduanas Número:
    85362010

Dimensiones

  • Neto Del Producto Anchura:
    17.5mm
  • Producto De La Profundidad De La Red:
    69mm
  • Neto Del Producto De La Altura:
    111mm
  • Peso Neto Del Producto:
    0.125kg

Información Del Envase

  • Paquete De Nivel 1 Unidades:
    10 pieza
  • Paquete De Nivel 1 De Ancho De:
    121 mm
  • Paquete De Nivel 1 Longitud:
    191 mm
  • Paquete De Nivel 1 Altura:
    82 mm
  • Paquete De Nivel 1 Peso Bruto:
    1.3 kg
  • Paquete de Nivel 1 EAN:
    4016779934381
  • Nivel De Paquete De 2 Unidades:
    72 pieza
  • Paquete De Nivel 2 De Ancho:
    275 mm
  • Paquete De Nivel 2 Duración:
    395 mm
  • Paquete De Nivel 2 Altura:
    210 mm
  • Paquete De Nivel 2 Peso Bruto:
    16 kg
  • Paquete de Nivel 2 EAN:
    4016779938181

Ambiental

  • Temperatura Del Aire Ambiente:
    Operación -25 ... +55 °C
    De Almacenamiento -40 ... +70 °C
  • Resistencia a los Golpes acc. IEC 60068-2-27:
    25g / 2 amortiguadores / 13 ms
  • Resistencia a las Vibraciones acc. IEC 60068-2-6:
    5g, 20 ciclos en 5 ... 150 ... 5 Hz con carga de 0,8 En
  • Condiciones Ambientales:
    28 ciclos
    con 55 °C / 90-96 %
    y 25 °C / 95-100 %

Técnica

  • Normas:
    CSA 22.2 Nº 5
    IEC/EN 60947-2
    UL 489
  • Número de Polos:
    1
  • Disparo Característica:
    K
  • Corriente Nominal (In):
    16 Un
  • Tensión Nominal:
    acc. IEC 60947-2 230 V AC
  • La Pérdida De Potencia:
    2,5 W
    en las Condiciones de Operación nominales por Polo 2,5 W
  • Tensión Nominal De Aislamiento (Uyo):
    acc. toIEC/EN 60664-1 440 V
  • Frecuencia nominal (f):
    50 Hz
    60 Hz
    DC Hz
  • Nominal Máxima De Cortocircuito Capacidad De Ruptura (Icu):
    15 kA
  • De Servicio Nominal De Corte En Cortocircuito Capacidad (Ics):
    11.2 kA
  • Categoría De Sobretensión:
    III
  • Grado De Contaminación:
    3
  • Nominal Soportada De Impulso De Tensión (Uimp):
    4 kV
    (6.2 kV @ el nivel del mar)
    (5.0 kV @ 2000 m)
  • Dieléctrica Tensión De Prueba:
    50 / 60 Hz, 1 min: 2 kV
  • Material De La Carcasa:
    Aislamiento del Grupo I, RAL 7035
  • En Contacto Con La Indicación De Posición:
    Rojo / Verde APAGADO
  • Grado de Protección:
    IP20
  • Observaciones:
    IP40 en caja con tapa
  • Resistencia Eléctrica:
    20000 AC ciclo
  • Resistencia Mecánica:
    20000 ciclo
  • Tipo De Terminal:
    Terminales De Tornillo
  • Terminal De Tornillo De Tipo:
    A prueba de fallos Bi-direccional de Cilindros de elevación de la Terminal
  • La Conexión De Capacidad:
    Embarrado 10 / 10 mm2
    Flexible con Virola de 0,75 ... 25 mm2
    Flexible de 0,75 ... 25 mm2
    Rígido de 0,75 ... 35 mm2
    Cadena de 0,75 ... 35 mm2
  • Par De Apriete:
    2.8 N·m
  • Se Recomienda El Controlador De Tornillo:
    Pozidriv 2
  • Montaje en Carril DIN:
    TH35-7,5 (en 35 x 7,5 mm Riel de Montaje) acc. IEC 60715
    TH35-15 (35 x 15 mm Riel de Montaje) acc. IEC 60715
  • Posición De Montaje:
    Cualquier

Técnicos de la UL/CSA

  • La máxima Tensión de Funcionamiento UL/CSA:
    277 V AC
  • La conexión de la Capacidad de UL/CSA:
    Embarrado de 18 ... 8 AWG
    Conductor 4 AWG 18 ...

Certificados y Declaraciones (Número de Documento)

Clasificaciones

  • eClass:
    7.0 27141901
  • ETIM 5:
    EC000042 - disyuntor Miniatura (MCB)
  • UNSPSC:
    39121614

ETIM for 2CDS271337R0467 Disyuntores, fusibles (EC000042)
Característica Valor
Profundidad de instalación (EF000218) 69 mm
Curva de disparo (EF000889) K
Número de polos (total) (EF008618) 1
Número de polos protegidos (EF005548) 1
Corriente nominal (EF000227) 16 A
Tensión nominal (EF000228) 277 V
Tensión de aislamiento nominal Ui (EF001366) 440 V
Resistencia a picos de tensión asignada (Uimp) (EF011980) 4 kV
Poder de corte asignado Icn según EN 60898 a 230 V (EF009556) 11.2 kA
Tipo de tensión (EF000187) CA/CC
Poder de corte asignado Icu según EN 60947-2 a 230 V (EF009557) 15 kA
Frecuencia (EF000416) 50 Hz
Clase de limitación de energía (EF002568) 3
Montaje empotrado (EF007517) No
Acoplamiento de conductor neutro (EF005997) No
Categoría de sobretensión (EF002569) 3
Grado de contaminación (EF002570) 3
Equipos adicionales posibles (EF008148) Sí
Ancho en número de espacios modulares (EF002950) 1.0
Grado de protección (IP) (EF005474) IP20
Temperatura ambiente durante el funcionamiento (EF007515) -25 °C
Sección de conductor conectable (EF007343) 0.75 mm²
Sección de conductor conectable sólido (EF007337) 0.75 mm²
Protección contra explosiones (EF004663) No

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF MINIATURE CIRCUIT BREAKERS EN .pdf 37 Mbytes
Int.aut.SU201M-K16 1p 16A K UL489 - ABB - SU201M-K16 - 2CDS271337R0467 92 Kbytes Int.aut.SU201M-K16 1p 16A K UL489 - ABB - SU201M-K16 - 2CDS271337R0467
SU201M-K16 2CDS271337R0467 ABB Int.aut.SU201M-K16 1p 16A K UL489 54 Kbytes Int.aut.SU201M-K16 1p 16A K UL489 - ABB - SU201M-K16 - 2CDS271337R0467
