> >>>SH201-C25 2CDS211001R0254 ABB Int.aut. SH201-C25 1p 25A C 6kA
Anterior producto Siguiente producto

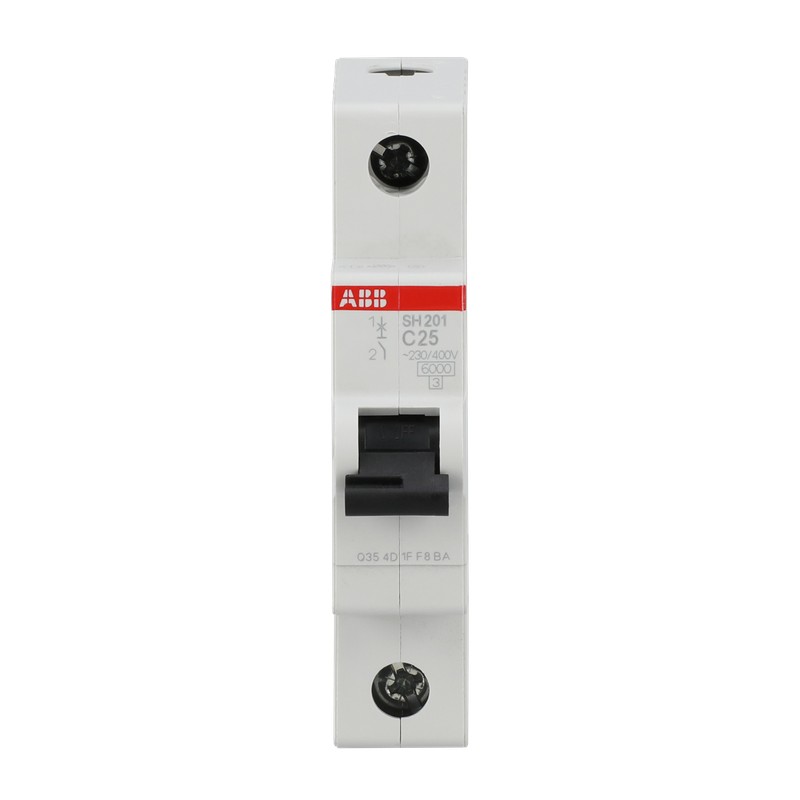

SH201-C25 2CDS211001R0254 ABB Int.aut. SH201-C25 1p 25A C 6kA Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

SH201-C25 2CDS211001R0254 ABB Int.aut. SH201-C25 1p 25A C 6kA

2CDS211001R0254

ABB

Int.aut. SH201-C25 1p 25A C 6kA

Más detalles


Disyuntores, fusibles > Interruptor magnetotérmico

Residencial/Terciario > SH200

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

Precio total: $5.09
Precio unitario: $5.09

*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información

▲


Compacto de la Casa SH200 disyuntores miniatura son la limitación de corriente. Tienen dos diferentes mecanismos de disparo, el retraso en la térmica mecanismo de disparo para protección contra sobrecargas y la electromecánico mecanismo de disparo para la protección de cortocircuito. Están disponibles en diferentes características (B,C), configuraciones (1P,1P+N,2P,3P,3P+N,4P), rompiendo las capacidades (hasta 6 kA a 230/400 V AC) y corrientes nominales (hasta 40). Todos los Interruptores magnetotérmicos y diferenciales de la gama de productos SH200 cumplir con la norma IEC/EN 60898-1, permitiendo el uso para aplicaciones residenciales.

El pedido

  • EAN:
    4016779630689
  • Cantidad De Orden Mínima:
    1 pieza
  • Arancel De Aduanas Número:
    85362010

Dimensiones

  • Neto Del Producto Anchura:
    17.5mm
  • Producto De La Profundidad De La Red:
    69mm
  • Neto Del Producto De La Altura:
    85mm
  • Peso Neto Del Producto:
    0.125kg

Información Del Envase

  • Paquete De Nivel 1 Unidades:
    10 pieza
  • Paquete De Nivel 1 De Ancho De:
    92 mm
  • Paquete De Nivel 1 Longitud:
    183 mm
  • Paquete De Nivel 1 Altura:
    80 mm
  • Paquete De Nivel 1 Peso Bruto:
    1.3 kg
  • Paquete de Nivel 2 EAN:
    4016779988049

Ambiental

  • Temperatura Del Aire Ambiente:
    Operación -25 ... +55 °C
    De Almacenamiento -40 ... +70 °C
  • Resistencia a los Golpes acc. IEC 60068-2-27:
    25g / 2 amortiguadores / 13 ms
  • Resistencia a las Vibraciones acc. IEC 60068-2-6:
    5g, 20 ciclos en 5 ... 150 ... 5 Hz con carga de 0,8 En
  • Condiciones Ambientales:
    28 ciclos
    con 55 °C / 90-96 %
    y 25 °C / 95-100 %
  • RoHS Estado:
    Siguientes de la UE de la Directiva 2002/95/CE del consejo, de 18 de agosto de 2005 y enmienda

Técnica

  • Normas:
    IEC/EN 60898-1
  • Número de Polos:
    1
  • Disparo Característica:
    C
  • Corriente Nominal (In):
    25 Un
  • Tensión Nominal:
    acc. IEC 60898-1 230 / 400 V AC
  • La Pérdida De Potencia:
    3.2 W
    en las Condiciones de Operación nominales por Polo 3.2 W
  • Tensión Nominal De Aislamiento (Uyo):
    acc. toIEC/EN 60664-1 440 V
  • Voltaje De Funcionamiento:
    Máximo (Incl. La tolerancia) 253 V AC
    Mínimo de 12 V CA
  • Frecuencia nominal (f):
    50 Hz
    60 Hz
  • Nominal De Cortocircuito Capacidad De (Icn):
    6 kA
  • Limitación De Energía De La Clase:
    3
  • Categoría De Sobretensión:
    III
  • Grado De Contaminación:
    2
  • Nominal Soportada De Impulso De Tensión (Uimp):
    4 kV
    (6.2 kV @ el nivel del mar)
    (5.0 kV @ 2000 m)
  • Dieléctrica Tensión De Prueba:
    50 / 60 Hz, 1 min: 2 kV
  • Material De La Carcasa:
    Aislamiento del Grupo II, RAL 7035
  • Tipo De Actuador:
    Aislamiento del grupo II, negro, sellables
  • En Contacto Con La Indicación De Posición:
    ON / OFF
  • Grado de Protección:
    IP20
  • Observaciones:
    IP40 en caja con tapa
  • Resistencia Eléctrica:
    20000 AC ciclo
  • Resistencia Mecánica:
    20000 ciclo
  • Tipo De Terminal:
    Terminales De Tornillo
  • Terminal De Tornillo De Tipo:
    La Jaula De La Terminal
  • La Conexión De Capacidad:
    Flexible con Virola de 0,75 ... 25 mm2
    Flexible de 0,75 ... 25 mm2
    Rígido de 0,75 ... 25 mm2
    Cadena de 0,75 ... 25 mm2
  • Par De Apriete:
    2 N·m
  • Se Recomienda El Controlador De Tornillo:
    Pozidriv 2
  • Montaje en Carril DIN:
    TH35-7,5 (en 35 x 7,5 mm Riel de Montaje) acc. IEC 60715
    TH35-15 (35 x 15 mm Riel de Montaje) acc. IEC 60715
  • Posición De Montaje:
    Cualquier

Certificados y Declaraciones (Número de Documento)

Clasificaciones

  • eClass:
    7.0 27141901
  • E-nummer:
    2100480
  • ETIM 4:
    EC000042 - disyuntor Miniatura (MCB)
  • ETIM 5:
    EC000042 - disyuntor Miniatura (MCB)
  • Objeto Código De Clasificación:
    F
  • UNSPSC:
    39121614

Datasheet - PDF

▲
Título: Tamaño: Tipo:
Int.aut. SH201-C25 1p 25A C 6kA - ABB - SH201-C25 - 2CDS211001R0254 92 Kbytes Int.aut. SH201-C25 1p 25A C 6kA - ABB - SH201-C25 - 2CDS211001R0254
SH201-C25 2CDS211001R0254 ABB Int.aut. SH201-C25 1p 25A C 6kA 55 Kbytes Int.aut. SH201-C25 1p 25A C 6kA - ABB - SH201-C25 - 2CDS211001R0254
