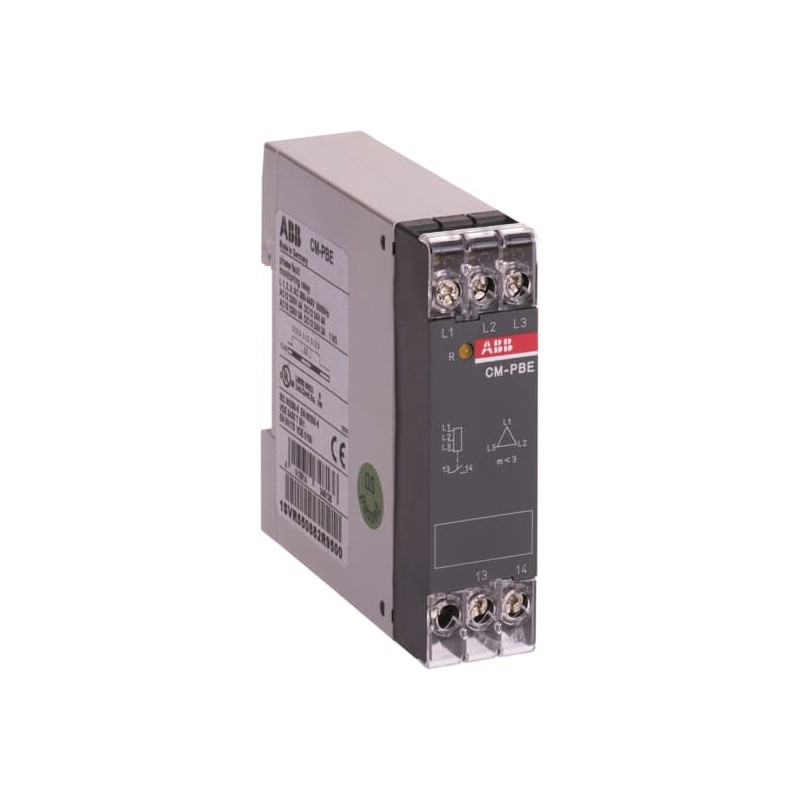

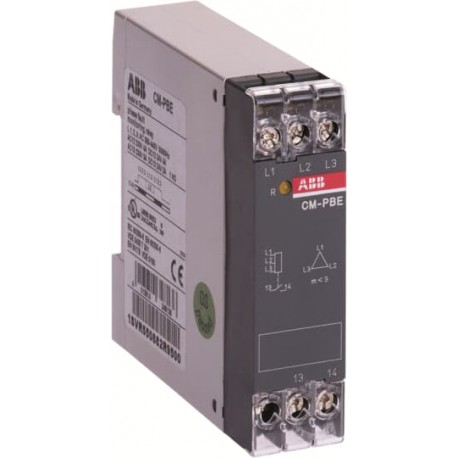

1SVR550882R9500 ABB fallo fase,1no,w/o mon.neutro
1SVR550882R9500
ABB
fallo fase,1no,w/o mon.neutro
CM-PBE Phase loss monitoring relay 1n/o, L1,2,3= 380-440VAC
Relés > Dispositivo de control de fase
Relés electrónicos > Monitorización
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| EAN | 4013614348136 |
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85364900 |
| Descargas Populares | |
| Ficha técnica, información técnica | 2CDC112194D0201 |
| Instrucciones y manuales | 1SVC550510M0002 |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Dimensiones | |
| Ancho del product | 22.5 mm |
| Alto del producto | 78 mm |
| Largo del product | 78.5 mm |
| Peso del product | 0.066 kg |
| Técnica | |
| Función | Phase failure detection |
| Subfunción | Phase loss |
| Rango de medición | (L-L) 380 ... 440 V AC |
| Rango de tiempo | Tripping Delay (ON or OFF) 150 ms |
| Tensión nominal de alimentación de control (Us) | (L-L) 380 ... 440 V AC |
| Frecuencia nominal (f) | Supply Circuit 50/60 Hz |
| Salida | 1 n/o contact |
| Tipo de terminal | Terminales de tornillo |
| Corriente nominal de funcionamiento AC-12 (Ie) | (230 V) 4 A |
| Corriente nominal de funcionamiento AC-15 (Ie) | (230 V) 3 A |
| Corriente nominal de funcionamiento DC-12 (Ie) | (24 V) 4 A |
| Corriente nominal de funcionamiento DC-13 (Ie) | (24 V) 2 A |
| Tensión nominal soportada por impulsos (Uimp) | Input Circuit 4 kV |
| Tensión nominal de aislamiento (Ui) | Circuito de entrada / Circuito de salida 400 V |
| Grado de protección | Housing IP50 |
| Terminals IP20 | |
| Categoría de sobretensión | III |
| Grado de contaminación | 3 |
| Dispositivos de protección contra cortocircuitos | Output Circuit NC - F Type Fuses 10 A |
| Output Circuit NO - F Type Fuses 10 A | |
| Capacidad de conexión | Flexible con férula 2x 0.75 ... 1.5 mm² |
| Flexible 2x 1 ... 1.5 mm² | |
| Rígido 2x 0.75 ... 1.5 mm² | |
| Par de apriete | 0.6 ... 0.8 N·m |
| Longitud de pelado del cable | 10 mm |
| Posición de montaje | 1 ... 6 |
| Montaje en contactores | TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715 |
| TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715 | |
| Normas | CAN/CSA C22.2 No.14 |
| IEC/EN 63000 | |
| IEC/EN 61000-6-2 | |
| IEC/EN 61000-6-3 | |
| UL 508 | |
| Técnica UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | Output Circuit 250 V AC |
| Clasificación de los contactos UL/CSA | B300 |
| Capacidad de conexión UL/CSA | Flexible con férula 2x 18-16 AWG |
| Flexible 2x 18-16 AWG | |
| Rígido 2x 18-16 AWG | |
| Par de apriete UL/CSA | 7.08 in·lb |
| Pilot Duty UL/CSA | B300 |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -20 ... +60 °C |
| Almacenamiento -40 ... +85 °C | |
| Altitud máxima de funcionamiento permisible | Sin reducción de potencia 2000 m |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SVD981001-4501 |
| Información sobre RoHS | 1SVD981001-4401 |
| Estado de RoHS | No se necesita declaración |
| SCIP | c27962c6-0ecc-44d6-be23-41778211e40c Germany |
| SCIP simplificado | ebd985f6-f937-45f1-965d-4df01c29ab55 Germany |
| 60d975d2-e128-468f-9516-8ec56120001a Bulgaria | |
| e9345811-c7f3-49c7-a1bd-e6bf721262d2 Hungary | |
| 29ba1a64-5b51-43b1-9d56-3bf50944d7b8 Netherlands | |
| bdbe4ebd-16cb-4235-805e-e482ba214b6a Greece | |
| 1f6b0bb7-212d-4700-88b8-6ad8354a64bd Germany | |
| cdb69ebf-07e8-46de-9ca8-b267acc7be56 Italy | |
| 689fdce6-053c-4d2b-8584-a6896cad5ac3 Denmark | |
| e1227712-6383-4546-a608-5f89c49063bc Poland | |
| 0afde915-c050-4952-9eea-fc636cd36ac2 Germany | |
| c69aa0f0-7469-4915-9acd-ce10100704df Czech Republic | |
| 633fccb8-6bac-45b0-a220-2fc08bd657ac Poland | |
| 545ebc09-b771-436f-be12-1c4c5dbd1917 Sweden | |
| f30ab1da-3277-441e-bd70-bb3ca3267f67 Estonia | |
| f26b97f8-4c3c-4fa5-9e26-44f588a3aacb Poland | |
| 658e29a8-a12a-4e84-8481-9381f8c904c2 Norway | |
| 5a179cbb-314e-48af-8cf6-80420fee3dd8 Spain | |
| 015aadc8-9924-405b-9406-1a83b426420c France | |
| 890fb0bd-ba9b-475d-b298-7102b0ac12cc Sweden | |
| 5159f9fa-6b89-42d2-9ebd-a07a67bbb7af Croatia | |
| b6b5a4c8-354e-4d1b-85c7-d284f4eec54d Hungary | |
| 1856a9dc-ce18-4260-9d80-e08f7b4bda6d Belgium | |
| 3e91dba8-a90f-4589-9663-b42fe383c03f France | |
| 7ec23466-0c34-49a9-9124-73ff60ee6421 Portugal | |
| d66fe3c5-1023-4d8f-8f86-d8a1ddeb7217 Germany | |
| b5f9ea9b-d8fa-402c-99e6-65715dd3cbb3 Belgium | |
| 32f2beeb-1caa-405a-8cea-c61dd97794d0 Finland | |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006536 |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado CCC | CCC_2013010303605960 |
| Certificado CQC | CQC2013010303605960 |
| Certificado cUL | cUL508_E140448 |
| Declaración de conformidad - CCC | 2020980303000202 |
| Declaración de conformidad - CE | 1SVD981025-00 |
| Declaración de conformidad - UKCA | 1SVD981025-10 |
| Certificado UL | UL508_E140448 |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 piece |
| Embalaje Nivel 1 Ancho | 23 mm |
| Embalaje Nivel 1 Largo | 82 mm |
| Embalaje Nivel 1 Alto | 82 mm |
| Embalaje Nivel 1 Peso | 0.078 kg |
| Embalaje Nivel 1 EAN | 4013614348136 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | B |
| ETIM 7 | EC001441 - Phase monitoring relay |
| ETIM 8 | EC001441 - Phase monitoring relay |
| ETIM 9 | EC001441 - Phase monitoring relay |
| Clase electrónica | V11.0 : 27371803 |
| UNSPSC | 39122332 |
| Número E (Finlandia) | 2712854 |
| Número E (Noruega) | 4187169 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF ABB Time Relays CT-C CT-S CT-D 2024 EN.pdf | 47 Mbytes |
|
| fallo fase,1no,w/o mon.neutro - ABB - CM-PBE - 1SVR550882R9500 | 87 Kbytes |
|
| CM-PBE 1SVR550882R9500 ABB fallo fase,1no,w/o mon.neutro | 64 Kbytes |
|
