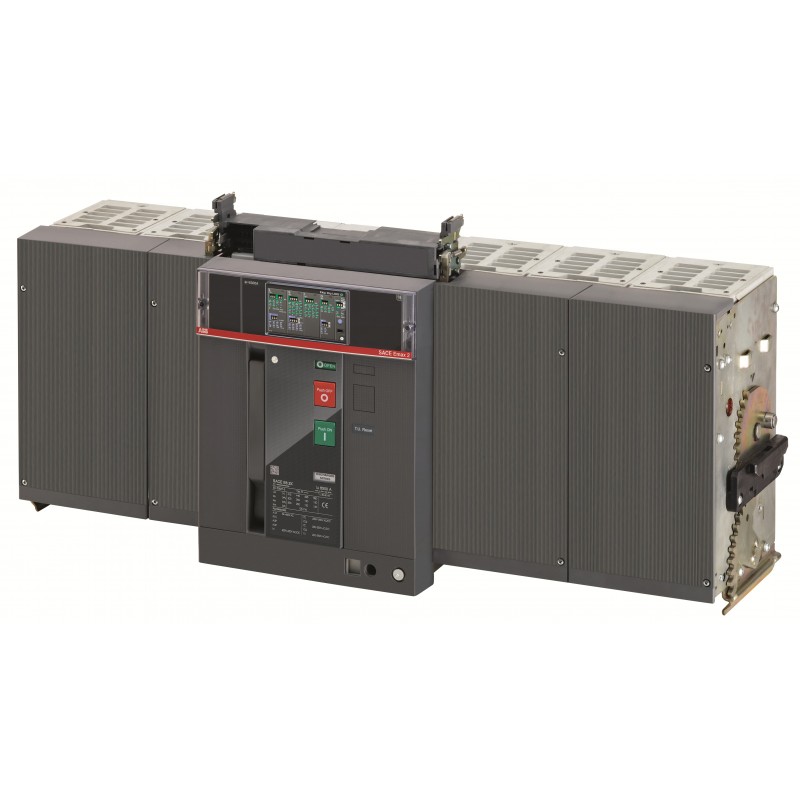

1SDA073373R1 ABB E6.2V/f 6300 Ekip Dip LSIG 4P W MP
1SDA073373R1
ABB
E6.2V/f 6300 Ekip Dip LSIG 4P W MP
Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
Bastidor "Megamax-Emax" > E6.2
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sí |
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Instrucciones de desmontaje al final de la vida útil | 9AKK108468A2364 |
| Declaración Ambiental de Producto - EPD | 9AKK108468A1905 |
| 9AKK108468A1913 | |
| Vida útil del producto prolongada | Se ofrecen servicios de extensión de por vida |
| Tasa de reciclabilidad del producto según EN45555 | Diseño para cerrar ciclos de recursos - Norma EN45555 - 77 % |
| Cumplimiento de Materiales | |
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Ley de Control de Sustancias Tóxicas - TSCA | 9AKK108467A8326 |
| SCIP | 45026a8a-22a3-4d39-99ad-e927196ff2bf Italy |
| SCIP simplificado | 75178ec1-c4d9-4045-94db-94b6106652ed Germany |
| 5f03b5f2-23ca-4e0a-96f5-6f33669b6ad4 Sweden | |
| eb52adbe-a508-4480-9c24-0849b2819104 Germany | |
| 30c82b65-7d42-46df-bde2-752c23266779 France | |
| 91227807-77af-4bef-8b56-722026bbc928 France | |
| 043ca986-8e65-4092-8bdb-fbf442ffeff2 Belgium | |
| 41d2c250-ceca-4c84-b09a-5145c3974556 Spain | |
| 873e5e21-c7e5-4c0e-b852-fb0cff8aa88d Hungary | |
| f99fccb6-930a-4d40-8e1f-034602462de0 Belgium | |
| 6f8b7ff1-c108-4600-84d0-7bbca6abfcc4 Finland | |
| dbd0a347-547e-4841-b509-1b35330e3039 Germany | |
| ce3486c2-e2b6-4992-a523-aec2cc34f493 Norway | |
| 41094743-1235-435a-954d-e18d4964155d Poland | |
| fdc6341a-a496-4cc0-9334-1daa11fc3c4c Germany | |
| 0ef64336-656e-412e-a165-c9ee30f0e21e Netherlands | |
| 3ab80eee-bc5f-4c42-be45-f37d73006f1d Greece | |
| 965d9809-d1b0-48ac-b340-00ae13856e78 Portugal | |
| 7166d997-a2e7-4e40-ab0d-5547858187a6 Germany | |
| c055c558-4c25-491e-8fac-bf74edd6f462 Denmark | |
| 3b75806a-2ee5-445b-86dd-565ce3b56ade Czech Republic | |
| ea300542-3b74-42f3-9fad-26db3970f0d8 Poland | |
| fd828033-b9a2-43bd-8ba1-e4aacb21df49 Bulgaria | |
| a7a9d38c-5d93-4a81-9718-2f08e42f6ab2 Sweden | |
| ebdee7b3-d044-4e05-a733-dabe57191574 Hungary | |
| a8ccd864-15dd-4ac4-bf0e-f443803939ad Poland | |
| 9bd48de8-623f-4b72-be37-34ac45d7a1a4 Estonia | |
| c49c0e3c-1d7a-42fc-81ad-6e30dbd67dec Croatia | |
| Ambiente | |
| Información medioambiental | 9AKK108467A6707 |
| Clasificación | |
| Código de pedido EE.UU. y Canadá | ZEVYETAC000A000000XX |
| EAN | 8015644772239 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 1069 mm |
| Alto del producto | 425 mm |
| Largo del product | 383 mm |
| Peso del product | 148 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 515 mm |
| Embalaje Nivel 1 Alto | 610 mm |
| Embalaje Nivel 1 Largo | 1257 mm |
| Embalaje Nivel 1 Peso | 159 kg |
| Embalaje Nivel 1 EAN | 8015644772239 |
| Información Adicional | |
| Tipo de producto principal | SACE Emax 2 |
| Nombre del producto | Air Circuit Breaker |
| Tipo de producto | Air Circuit Breaker |
| Versión | W |
| Dibujo dimensional CAD | 1SDH001252R0264 |
| Técnica | |
| Capacidad de conexión | 6000 mm² |
| Tipo actual | AC |
| Durabilidad eléctrica | Ue =< 440 V 2000 cycle |
| Ue = 500 ... 690 V 2000 cycle | |
| 10 cycles per hour | |
| Durabilidad mecánica | 12000 cycle |
| 60 cycles per hour | |
| Corriente del polo neutro ([%Iu]) | 100 % |
| Número de polos | 4 / f |
| Pérdida de potencia | 1550 W |
| Corriente nominal (In) | 6300 A |
| Tensión nominal soportada por impulsos (Uimp) | acc. to IEC 60947-2 12 kV |
| Tensión nominal de aislamiento (Ui) | CA 1000 V |
| Tensión nominal de operación | 690 V AC |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | (220 V AC) 150 kA |
| (230 V AC) 150 kA | |
| (380 V AC) 150 kA | |
| (400 V AC) 150 kA | |
| (415 V AC) 150 kA | |
| (440 V AC) 150 kA | |
| (500 V AC) 130 kA | |
| (660 V AC) 100 kA | |
| (690 V AC) 100 kA | |
| Capacidad nominal de corte en cortocircuito, en % de Icu (Ics) | 100 % |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 100 kA |
| durante 3 s 100 kA | |
| Capacidad nominal de corte en cortocircuito (Icu) | (400 V AC) 150 kA |
| (415 V AC) 150 kA | |
| (440 V AC) 150 kA | |
| (500 V AC) 130 kA | |
| (525 V AC) 130 kA | |
| (690 V AC) 100 kA | |
| Corriente nominal ininterrumpida (Iu) | 6300 A |
| Tensión nominal (Ur) | 690 V |
| Destornillador recomendado | M12 |
| Liberar | Ekip Dip LSIG |
| Tipo de desbloqueo | EL |
| Nivel de rendimiento de cortocircuito | V |
| Normas | IEC |
| Subtipo | E6.2 |
| Suitable for IT Networks | Yes, 690V |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado ATEX | No certification needed |
| Certificado CSA | No certification needed |
| Certificado CSA (seguridad intrínseca) | No certification needed |
| Ficha técnica, información técnica | 1SDC200023D0709 |
| Declaración de conformidad - CE | 9AKK106713A5544 |
| EU Data Act Compliance Declaration | 1SDH002560A1001 |
| Certificado UL | No certification needed |
| Certificado VDE | No certification needed |
| Dibujos mecánicos | 1SDH001060R0107 |
| Diagrama de cableado | 1SDM000091R0001 |
| Instrucciones y manuales | 1SDH001000R0005 |
| Clasificaciones y estándares externos | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Código de clasificación de objetos | Q |
| Categoría RAEE | 4. Equipo grande (cualquier dimensión externa de más de 50 cm) |
| Clase electrónica | V11.1 : 27370409 |
| Característica | Valor |
|---|---|
| Intensidad nominal permanente Iu (EF001389) | 6300 A |
| Tensión nominal (EF003977) | 690 V |
| Corriente nominal de cortocircuito en la corriente de corte Icu a 50 Hz 400 V (EF007048) | 150 kA |
| Ajuste actual de liberación de sobrecarga (EF002336) | 2520.0 A |
| Rango de ajuste de liberación retardada de cortocircuito a corto plazo (EF007129) | 3780.0 A |
| Rango de ajuste de liberación instantánea de cortocircuito (EF007131) | 9450.0 A |
| Protección de fallo a tierra integrada (EF007296) | Sí |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión a través de parte de chasis separada |
| Construcción del dispositivo (EF008240) | Técnica de deslizamiento para dispositivo integrado |
| Apto para montaje en carril DIN (EF007250) | No |
| Montaje en rail DIN opcional (EF008904) | No |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 4 |
| Con alarma activada (EF007006) | Sí |
| Con liberación de baja tensión integrada (EF001390) | No |
| Número de polos (EF001391) | 4 |
| Posición de la conexión para el circuito principal de tensión (EF006671) | Conexión a través de parte de chasis separada |
| Ejecución del elemento accionador (EF006976) | Botón pulsador |
| Aparato completo con dispositivo de protección (EF008906) | Sí |
| Accionamiento motorizado integrado (EF006697) | No |
| Accionamiento motorizado opcional (EF007386) | Sí |
| Grado de protección (IP) (EF005474) | IP30 |
