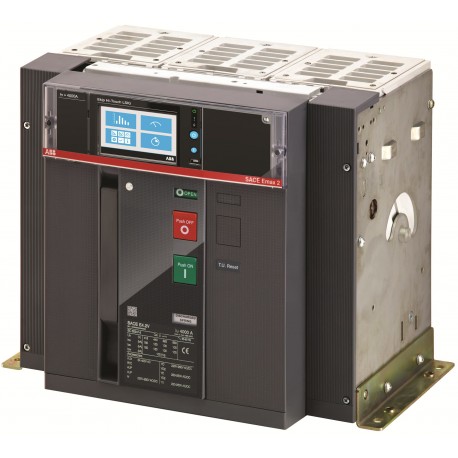

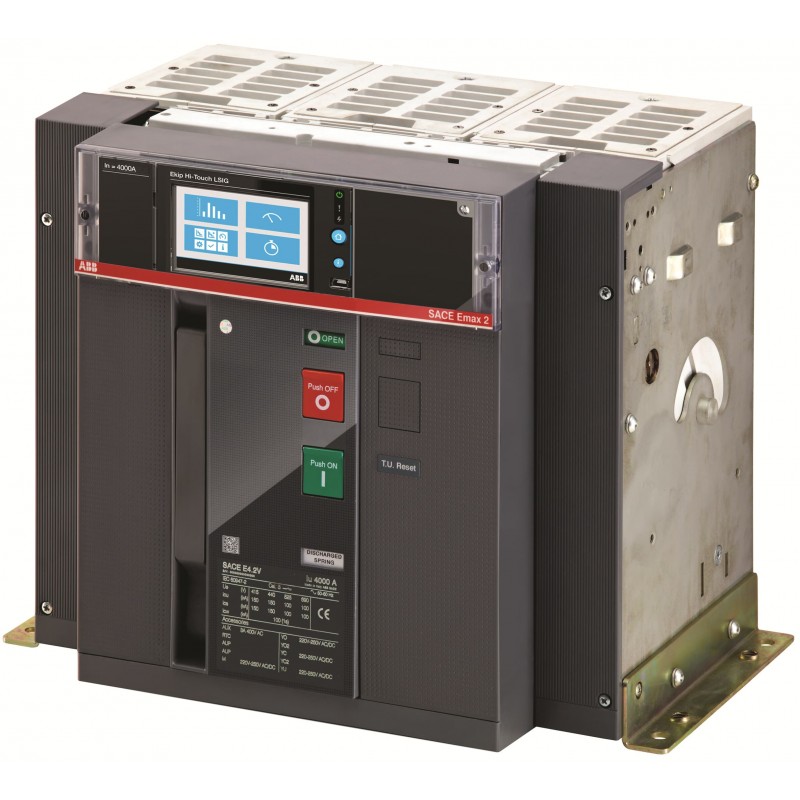

1SDA071219R1 ABB E4.2H 4000 Ekip HiTouch LSIG 3P F HR
1SDA071219R1
ABB
E4.2H 4000 Ekip HiTouch LSIG 3P F HR
Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
Bastidor "Megamax-Emax" > E4.2
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sí |
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Instrucciones de desmontaje al final de la vida útil | 9AKK108468A2363 |
| Declaración Ambiental de Producto - EPD | 9AKK108468A1904 |
| 9AKK108468A1910 | |
| Vida útil del producto prolongada | Se ofrecen servicios de extensión de por vida |
| Tasa de reciclabilidad del producto según EN45555 | Diseño para cerrar ciclos de recursos - Norma EN45555 - 79.3 % |
| Cumplimiento de Materiales | |
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Ley de Control de Sustancias Tóxicas - TSCA | 9AKK108467A8326 |
| SCIP | 5db9272f-d385-4a4a-a0e6-73274e7613b2 Italy |
| SCIP simplificado | 52ee92af-c439-45a3-a2c0-955d03eac7dd Belgium |
| 484600e6-2d9c-428c-8dd6-0b2eb5a2ae0f Germany | |
| aa1da43e-11c3-453f-9d55-ceb372b001d5 France | |
| b2872b81-fc2e-41d7-8dda-0a6e5956578e Finland | |
| 3add110a-fb75-4e6e-8d7c-bb7a90a80553 Germany | |
| bb45f1dd-acb1-47d4-b4ea-ccdcb37af4b7 Belgium | |
| 002851b3-b81e-4992-88e8-6f3bfd25b093 Croatia | |
| 11df2d18-7917-4feb-aa30-7d8c8d50bf0d Hungary | |
| 42a3ee38-bd86-4431-bd27-7f1338f7f02d Poland | |
| 5bfbfccf-45db-46c4-ba73-4eb1b07cb6f0 Spain | |
| c73e6bf3-53fc-45c0-88c2-f75f52c1b162 Germany | |
| daa39d1f-33f9-4443-9358-267be82e8cf9 Greece | |
| 7e8d0278-cc83-4413-87ac-4f8d7a506a50 Norway | |
| e0825598-5eb5-4b5a-b32b-329fe4414733 Hungary | |
| 51b80a1c-ba18-43f5-824e-0db48c78b303 Poland | |
| f1dab362-c2c8-450c-aa87-1529879afea8 Bulgaria | |
| a0f3bbf0-8f95-472e-974d-46b5fc4e5a02 Germany | |
| cb390887-829f-468d-8679-881621d4d4de Estonia | |
| 1ecd2706-f3eb-43f2-a084-b580109a9075 Portugal | |
| f7bd00f4-0457-4082-acf6-36be65ce9848 Sweden | |
| 74d00c76-6ba0-49ad-b13a-3c3523aea67a Netherlands | |
| 4fbb4799-0ba9-4d07-a444-156b721dbe37 Poland | |
| ac62acff-1adf-414d-b63d-64c17fded1db Czech Republic | |
| 15dd913d-c47a-489c-baf3-dbe1b2951da1 Germany | |
| 69605861-17a7-4103-81ba-48e81c991822 Denmark | |
| 54dd1f52-5032-4311-ae5a-d7cc06f889b2 Sweden | |
| b3206d46-6660-49d9-9b42-37ba68beac6f France | |
| Ambiente | |
| Información medioambiental | 9AKK108467A6707 |
| Clasificación | |
| Código de pedido EE.UU. y Canadá | Z4HWERBK200A000000XX |
| EAN | 8015644750695 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 384 mm |
| Alto del producto | 371 mm |
| Largo del product | 270 mm |
| Peso del product | 56 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 515 mm |
| Embalaje Nivel 1 Alto | 610 mm |
| Embalaje Nivel 1 Largo | 615 mm |
| Embalaje Nivel 1 Peso | 63 kg |
| Embalaje Nivel 1 EAN | 8015644750695 |
| Información Adicional | |
| Tipo de producto principal | SACE Emax 2 |
| Nombre del producto | Air Circuit Breaker |
| Tipo de producto | Air Circuit Breaker |
| Versión | F |
| Dibujo dimensional CAD | 1SDH001252R0171 |
| Técnica | |
| Capacidad de conexión | 4000 mm² |
| Tipo actual | AC |
| Durabilidad eléctrica | Ue =< 440 V 5000 cycle |
| Ue = 500 ... 690 V 4000 cycle | |
| 20 cycles per hour | |
| Durabilidad mecánica | 15000 cycle |
| 60 cycles per hour | |
| Número de polos | 3P |
| Pérdida de potencia | 465 W |
| Corriente nominal (In) | 4000 A |
| Tensión nominal soportada por impulsos (Uimp) | acc. to IEC 60947-2 12 kV |
| Tensión nominal de aislamiento (Ui) | CA 1000 V |
| Tensión nominal de operación | 690 V AC |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | (220 V AC) 100 kA |
| (230 V AC) 100 kA | |
| (380 V AC) 100 kA | |
| (400 V AC) 100 kA | |
| (415 V AC) 100 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 85 kA | |
| (660 V AC) 85 kA | |
| (690 V AC) 85 kA | |
| Capacidad nominal de corte en cortocircuito, en % de Icu (Ics) | 100 % |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 85 kA |
| durante 3 s 75 kA | |
| Capacidad nominal de corte en cortocircuito (Icu) | (400 V AC) 100 kA |
| (415 V AC) 100 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 85 kA | |
| (525 V AC) 85 kA | |
| (690 V AC) 85 kA | |
| Corriente nominal ininterrumpida (Iu) | 4000 A |
| Tensión nominal (Ur) | 690 V |
| Destornillador recomendado | M12 |
| Liberar | Ekip Hi-Touch LSIG |
| Tipo de desbloqueo | EL |
| Nivel de rendimiento de cortocircuito | H |
| Normas | IEC |
| Subtipo | E4.2 |
| Suitable for IT Networks | Yes, 690V |
| Tipo de conexión del terminal | Trasero plano Horizontal |
| Tipo de terminal | Cerrojo |
| Par de apriete | 70 N·m |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado ATEX | No certification needed |
| Certificado CSA | No certification needed |
| Certificado CSA (seguridad intrínseca) | No certification needed |
| Ficha técnica, información técnica | 1SDC200023D0709 |
| Declaración de conformidad - CE | 9AKK106713A5545 |
| EU Data Act Compliance Declaration | 1SDH002560A1001 |
| Certificado UL | No certification needed |
| Certificado VDE | No certification needed |
| Dibujos mecánicos | 1SDH001001R0100 |
| Diagrama de cableado | 1SDM000091R0001 |
| Instrucciones y manuales | 1SDH001000R0005 |
| Instrucciones y manuales (parte 2) | 1SDH001316R1005 |
| Clasificaciones y estándares externos | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Código de categoría granular de IDEA (IGCC) | 4926 >> Air circuit breakers |
| Código de clasificación de objetos | Q |
| UNSPSC | 39121615 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Clase electrónica | V11.1 : 27370409 |
| Característica | Valor |
|---|---|
| Intensidad nominal permanente Iu (EF001389) | 4000 A |
| Tensión nominal (EF003977) | 690 V |
| Corriente nominal de cortocircuito en la corriente de corte Icu a 50 Hz 400 V (EF007048) | 100 kA |
| Ajuste actual de liberación de sobrecarga (EF002336) | 1600.0 A |
| Rango de ajuste de liberación retardada de cortocircuito a corto plazo (EF007129) | 2400.0 A |
| Rango de ajuste de liberación instantánea de cortocircuito (EF007131) | 6000.0 A |
| Protección de fallo a tierra integrada (EF007296) | Sí |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión de tornillo |
| Construcción del dispositivo (EF008240) | Técnica integrada fija para dispositivo integrado |
| Apto para montaje en carril DIN (EF007250) | No |
| Montaje en rail DIN opcional (EF008904) | No |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 4 |
| Con alarma activada (EF007006) | Sí |
| Con liberación de baja tensión integrada (EF001390) | No |
| Número de polos (EF001391) | 3 |
| Posición de la conexión para el circuito principal de tensión (EF006671) | Detrás |
| Ejecución del elemento accionador (EF006976) | Botón pulsador |
| Aparato completo con dispositivo de protección (EF008906) | Sí |
| Accionamiento motorizado integrado (EF006697) | No |
| Accionamiento motorizado opcional (EF007386) | Sí |
| Grado de protección (IP) (EF005474) | IP30 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO EMAX 2 ES.pdf | 207 Mbytes |
|
| E4.2H 4000 Ekip HiTouch LSIG 3P F HR - ABB - E4.2H4000 - 1SDA071219R1 | 90 Kbytes |
|
| E4.2H4000 1SDA071219R1 ABB E4.2H 4000 Ekip HiTouch LSIG 3P F HR | 72 Kbytes |
|
