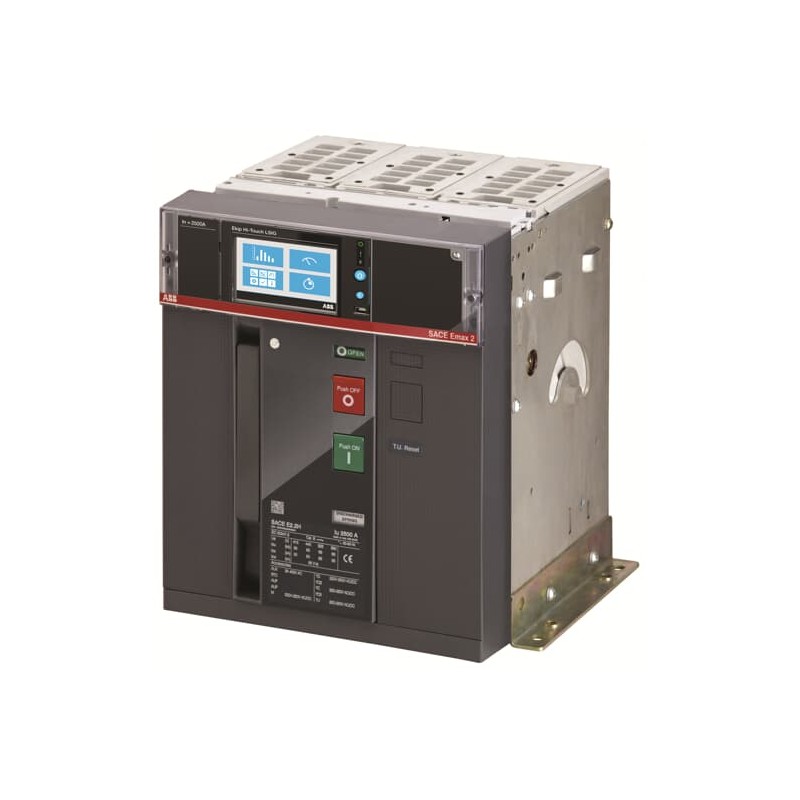

1SDA070970R1 ABB E2.2S 1250 Ekip G HiTouch LSIG 3P F HR
1SDA070970R1
ABB
E2.2S 1250 Ekip G HiTouch LSIG 3P F HR
Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
Bastidor "Megamax-Emax" > E2.2
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sí |
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Instrucciones de desmontaje al final de la vida útil | 9AKK108468A2361 |
| Declaración Ambiental de Producto - EPD | 9AKK108468A1902 |
| 9AKK108468A1909 | |
| Tasa de reciclabilidad del producto según EN45555 | Diseño para cerrar ciclos de recursos - Norma EN45555 - 79.1 % |
| Cumplimiento de Materiales | |
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Ley de Control de Sustancias Tóxicas - TSCA | 9AKK108467A8326 |
| SCIP | 12f010ce-336c-4430-bd49-966190457712 Italy |
| SCIP simplificado | 37e43658-d567-41dd-94bb-c1bba8483a2b Bulgaria |
| d13b8633-27f5-4902-9a30-cbdbb0f69218 Croatia | |
| c611dddd-0d03-489b-b01b-0ed3486cb549 Finland | |
| f4a38350-1bf9-4a50-b186-70a18334f6e3 Germany | |
| f9faac80-b396-45ec-a2a5-7117f380ddae Hungary | |
| 20549c81-a65a-4fc3-9950-488f730a3d05 Czech Republic | |
| a8d528e9-86a2-4108-9da1-007d1fac9f76 Estonia | |
| df8bca66-f9fd-4d87-857e-a102529bc055 Poland | |
| e21b1b7e-d5d1-43d3-b989-5fbd4d23cf34 France | |
| a8c0e307-82f4-4647-a05e-b26911da5a2c Sweden | |
| a8d528e9-86a2-4108-9da1-007d1fac9f76 Estonia | |
| 4bc2506c-c8cd-468f-b628-e11993d33325 Spain | |
| 2d52777f-a2ce-4a69-a75e-c729c663cec7 Sweden | |
| ae079cf8-5a8c-4cb7-bdba-7f6f4c499841 France | |
| 13504700-7d28-475a-b5e5-3c00caedcc92 Poland | |
| 15d9d16e-1648-42be-885c-a4191ab0b455 Germany | |
| 55bf656d-6711-4b80-8fff-d54d022be19a Germany | |
| bd12ad4d-8580-44b9-94ad-410926d825cc Hungary | |
| e21b1b7e-d5d1-43d3-b989-5fbd4d23cf34 France | |
| 4bc2506c-c8cd-468f-b628-e11993d33325 Spain | |
| 50fc24f2-26d5-4c6e-be3e-d7f0995c9628 Belgium | |
| 8c8f533f-7fe6-494e-bbb3-10456319a4dc Norway | |
| a632ee9a-a806-4d8b-99ff-3027812a95f5 Germany | |
| bff174ef-3610-4beb-82a1-c3e6d6681411 Belgium | |
| 50fc24f2-26d5-4c6e-be3e-d7f0995c9628 Belgium | |
| 1c224ca4-39a5-4b2a-847b-427530c4b0b2 Denmark | |
| a632ee9a-a806-4d8b-99ff-3027812a95f5 Germany | |
| bff174ef-3610-4beb-82a1-c3e6d6681411 Belgium | |
| fcf3c139-3426-4b99-809b-174366bc4f09 Poland | |
| 20549c81-a65a-4fc3-9950-488f730a3d05 Czech Republic | |
| 13504700-7d28-475a-b5e5-3c00caedcc92 Poland | |
| a8c0e307-82f4-4647-a05e-b26911da5a2c Sweden | |
| d3de54f9-3568-477f-9eac-413070f11c90 Germany | |
| c60641cc-a90a-45c1-b9f6-090a6abd499d Netherlands | |
| ae079cf8-5a8c-4cb7-bdba-7f6f4c499841 France | |
| 4ad6eae1-eb33-4c94-9075-0e061a8b4116 Portugal | |
| f4a38350-1bf9-4a50-b186-70a18334f6e3 Germany | |
| c611dddd-0d03-489b-b01b-0ed3486cb549 Finland | |
| 8c8f533f-7fe6-494e-bbb3-10456319a4dc Norway | |
| 214f923f-3bca-48a3-868e-7f1d95151fdf Greece | |
| d3de54f9-3568-477f-9eac-413070f11c90 Germany | |
| fcf3c139-3426-4b99-809b-174366bc4f09 Poland | |
| 1c224ca4-39a5-4b2a-847b-427530c4b0b2 Denmark | |
| bd12ad4d-8580-44b9-94ad-410926d825cc Hungary | |
| 55bf656d-6711-4b80-8fff-d54d022be19a Germany | |
| 37e43658-d567-41dd-94bb-c1bba8483a2b Bulgaria | |
| f9faac80-b396-45ec-a2a5-7117f380ddae Hungary | |
| 15d9d16e-1648-42be-885c-a4191ab0b455 Germany | |
| 2d52777f-a2ce-4a69-a75e-c729c663cec7 Sweden | |
| d13b8633-27f5-4902-9a30-cbdbb0f69218 Croatia | |
| c60641cc-a90a-45c1-b9f6-090a6abd499d Netherlands | |
| df8bca66-f9fd-4d87-857e-a102529bc055 Poland | |
| 214f923f-3bca-48a3-868e-7f1d95151fdf Greece | |
| 4ad6eae1-eb33-4c94-9075-0e061a8b4116 Portugal | |
| Ambiente | |
| Información medioambiental | 9AKK108467A6707 |
| Clasificación | |
| Código de pedido EE.UU. y Canadá | Z2SREHBQ200A000000XX |
| EAN | 8015644748203 |
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 276 mm |
| Alto del producto | 371 mm |
| Largo del product | 270 mm |
| Peso del product | 41 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 piece |
| Embalaje Nivel 1 Ancho | 515 mm |
| Embalaje Nivel 1 Alto | 610 mm |
| Embalaje Nivel 1 Largo | 515 mm |
| Embalaje Nivel 1 Peso | 46 kg |
| Embalaje Nivel 1 EAN | 8015644748203 |
| Información Adicional | |
| Tipo de producto principal | SACE Emax 2 |
| Nombre del producto | Air Circuit Breaker |
| Tipo de producto | Air Circuit Breaker |
| Versión | F |
| Técnica | |
| Tipo actual | AC |
| Durabilidad eléctrica | Ue =< 440 V 15000 cycle |
| Ue = 500 ... 690 V 15000 cycle | |
| 30 cycles per hour | |
| Durabilidad mecánica | 25000 cycle |
| 60 cycles per hour | |
| Número de polos | 3P |
| Pérdida de potencia | 83 W |
| Corriente nominal (In) | 1250 A |
| Tensión nominal soportada por impulsos (Uimp) | acc. to IEC 60947-2 12 kV |
| Tensión nominal de aislamiento (Ui) | CA 1000 V |
| Tensión nominal de operación | 690 V AC |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | (220 V AC) 85 kA |
| (230 V AC) 85 kA | |
| (380 V AC) 85 kA | |
| (400 V AC) 85 kA | |
| (415 V AC) 85 kA | |
| (440 V AC) 85 kA | |
| (500 V AC) 66 kA | |
| (660 V AC) 66 kA | |
| (690 V AC) 66 kA | |
| Capacidad nominal de corte en cortocircuito, en % de Icu (Ics) | 100 % |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 66 kA |
| durante 3 s 50 kA | |
| Capacidad nominal de corte en cortocircuito (Icu) | (400 V AC) 85 kA |
| (415 V AC) 85 kA | |
| (440 V AC) 85 kA | |
| (500 V AC) 66 kA | |
| (525 V AC) 66 kA | |
| (690 V AC) 66 kA | |
| Corriente nominal ininterrumpida (Iu) | 1250 A |
| Tensión nominal (Ur) | 690 V |
| Liberar | Ekip G Hi-Touch LSIG |
| Tipo de desbloqueo | EL |
| Nivel de rendimiento de cortocircuito | S |
| Normas | IEC |
| Subtipo | E2.2 |
| Suitable for IT Networks | Yes, 690V |
| Tipo de conexión del terminal | Trasero plano Horizontal |
| Certificados y Declaraciones (Número de Documento) | |
| Ficha técnica, información técnica | 1SDC200023D0709 |
| Declaración de conformidad - CE | 9AKK106713A5902 |
| Instrucciones y manuales | 1SDH001000R0005 |
| Instrucciones y manuales (parte 2) | 1SDH001316R1005 |
| Clasificaciones y estándares externos | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Código de categoría granular de IDEA (IGCC) | 4926 >> Air circuit breakers |
| Código de clasificación de objetos | Q |
| UNSPSC | 39121615 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Clase electrónica | V11.1 : 27370409 |
| Característica | Valor |
|---|---|
| Intensidad nominal permanente Iu (EF001389) | 1250 A |
| Tensión nominal (EF003977) | 690 V |
| Corriente nominal de cortocircuito en la corriente de corte Icu a 50 Hz 400 V (EF007048) | 85 kA |
| Ajuste actual de liberación de sobrecarga (EF002336) | 1250 A |
| Rango de ajuste de liberación retardada de cortocircuito a corto plazo (EF007129) | 12500 A |
| Rango de ajuste de liberación instantánea de cortocircuito (EF007131) | 1875.0 A |
| Protección de fallo a tierra integrada (EF007296) | Sí |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión de tornillo |
| Construcción del dispositivo (EF008240) | Técnica integrada fija para dispositivo integrado |
| Apto para montaje en carril DIN (EF007250) | No |
| Montaje en rail DIN opcional (EF008904) | No |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 4 |
| Con alarma activada (EF007006) | Sí |
| Con liberación de baja tensión integrada (EF001390) | No |
| Número de polos (EF001391) | 3 |
| Posición de la conexión para el circuito principal de tensión (EF006671) | Detrás |
| Ejecución del elemento accionador (EF006976) | Botón pulsador |
| Aparato completo con dispositivo de protección (EF008906) | Sí |
| Accionamiento motorizado integrado (EF006697) | No |
| Accionamiento motorizado opcional (EF007386) | Sí |
| Grado de protección (IP) (EF005474) | IP30 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO EMAX 2 ES.pdf | 207 Mbytes |
|
| E2.2S 1250 Ekip G HiTouch LSIG 3P F HR - ABB - E2.2S1250 - 1SDA070970R1 | 90 Kbytes |
|
| E2.2S1250 1SDA070970R1 ABB E2.2S 1250 Ekip G HiTouch LSIG 3P F HR | 67 Kbytes |
|
