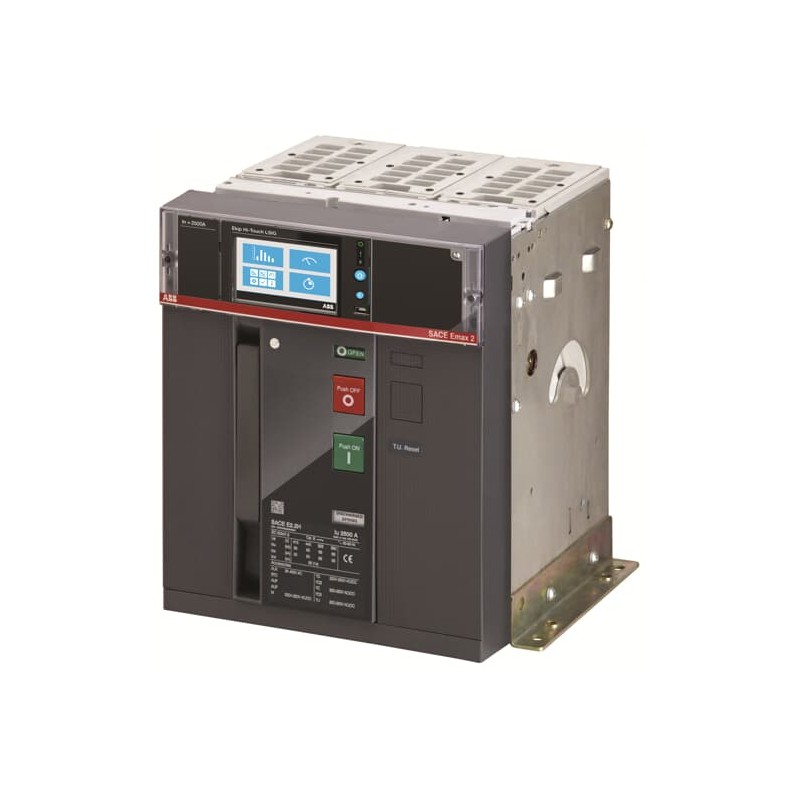

1SDA071018R1 ABB E2.2H 1600 Ekip HiTouch LSI 3P F HR
1SDA071018R1
ABB
E2.2H 1600 Ekip HiTouch LSI 3P F HR
Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
Bastidor "Megamax-Emax" > E2.2
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sí |
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Instrucciones de desmontaje al final de la vida útil | 9AKK108468A2361 |
| Declaración Ambiental de Producto - EPD | 9AKK108468A1902 |
| 9AKK108468A1909 | |
| Tasa de reciclabilidad del producto según EN45555 | Diseño para cerrar ciclos de recursos - Norma EN45555 - 79.1 % |
| Cumplimiento de Materiales | |
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Ley de Control de Sustancias Tóxicas - TSCA | 9AKK108467A8326 |
| SCIP | b8ec32ba-1a7a-465a-8946-4fd3eb07e23f Italy |
| SCIP simplificado | 6224b482-17ff-4506-8a9c-fc1f59b9e821 Germany |
| aec6b11e-c4a7-4425-8db9-497687722213 Poland | |
| e746360d-4ebe-4ba1-9d60-26fd57eba97e Portugal | |
| 33dcd7ad-d698-48ee-b64b-6371f8b49b25 Sweden | |
| d2618f69-9f45-467a-844c-5acfdc16a331 Hungary | |
| c65e4164-6287-474f-9a2d-120928c30195 Belgium | |
| d42fab26-ba0b-454c-b4a2-762a6a6028a3 Spain | |
| 804e57c4-d27c-49d0-8b53-bcf206981b7b Hungary | |
| 0a0eed7e-df34-41a5-8496-d33fe1b49ebd Norway | |
| bd4ecc7e-ead2-4271-b4c8-a5d6b62f9926 Netherlands | |
| 616137e7-15d1-4793-ab78-8ff6347bbc58 Poland | |
| abb65f00-91c8-4660-bb55-776b2b0894db France | |
| a4445d5a-1934-44f4-9672-ec7179d004ec Finland | |
| 9d541959-d0a2-4d5b-8eca-bc20825e9320 Bulgaria | |
| c8727551-76b9-4f7d-a944-ec8c54c2f11e Germany | |
| 465d6568-69a2-4f20-90cb-39f6778aa02b Greece | |
| 26434299-101c-446e-add0-ad98d91fbfa7 Estonia | |
| b33a470a-769d-45c2-8cb2-cde3e2ab1338 Sweden | |
| b4cf6754-ff63-479e-a35b-14453dcd23fd Belgium | |
| 6ea00362-1f89-4f38-83dd-e13179927267 Germany | |
| b40eed49-2f2e-4f39-8ac4-c9843d46139c Denmark | |
| d5eaeac3-fc25-4e7e-b414-8ec1c249dad8 Croatia | |
| f68a9f99-ce8a-4ff6-8b90-7575b22a1897 Germany | |
| 25d07c7c-fff4-4d2f-9c1a-a3374617fc79 France | |
| 61024a4d-951c-46b9-b154-a088729ce690 Germany | |
| 190ecd05-b372-4448-94ff-4d2e6a618746 Czech Republic | |
| 2c2d4d55-7954-49cb-99f9-7c47bc342502 Poland | |
| Ambiente | |
| Información medioambiental | 9AKK108467A6707 |
| Clasificación | |
| Código de pedido EE.UU. y Canadá | Z2HSEJBJ200A000000XX |
| EAN | 8015644748685 |
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 276 mm |
| Alto del producto | 371 mm |
| Largo del product | 270 mm |
| Peso del product | 41 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 piece |
| Embalaje Nivel 1 Ancho | 515 mm |
| Embalaje Nivel 1 Alto | 610 mm |
| Embalaje Nivel 1 Largo | 515 mm |
| Embalaje Nivel 1 Peso | 46 kg |
| Embalaje Nivel 1 EAN | 8015644748685 |
| Información Adicional | |
| Tipo de producto principal | SACE Emax 2 |
| Nombre del producto | Air Circuit Breaker |
| Tipo de producto | Air Circuit Breaker |
| Versión | F |
| Dibujo dimensional CAD | 1SDH001252R0083 |
| Técnica | |
| Tipo actual | AC |
| Durabilidad eléctrica | Ue =< 440 V 12000 cycle |
| Ue = 500 ... 690 V 10000 cycle | |
| 30 cycles per hour | |
| Durabilidad mecánica | 25000 cycle |
| 60 cycles per hour | |
| Número de polos | 3P |
| Pérdida de potencia | 136 W |
| Corriente nominal (In) | 1600 A |
| Tensión nominal soportada por impulsos (Uimp) | acc. to IEC 60947-2 12 kV |
| Tensión nominal de aislamiento (Ui) | CA 1000 V |
| Tensión nominal de operación | 690 V AC |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | (220 V AC) 100 kA |
| (230 V AC) 100 kA | |
| (380 V AC) 100 kA | |
| (400 V AC) 100 kA | |
| (415 V AC) 100 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 85 kA | |
| (660 V AC) 85 kA | |
| (690 V AC) 85 kA | |
| Capacidad nominal de corte en cortocircuito, en % de Icu (Ics) | 100 % |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 85 kA |
| durante 3 s 66 kA | |
| Capacidad nominal de corte en cortocircuito (Icu) | (400 V AC) 100 kA |
| (415 V AC) 100 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 85 kA | |
| (525 V AC) 85 kA | |
| (690 V AC) 85 kA | |
| Corriente nominal ininterrumpida (Iu) | 1600 A |
| Tensión nominal (Ur) | 690 V |
| Destornillador recomendado | Main Circuit M12 |
| Liberar | Ekip Hi-Touch LSI |
| Tipo de desbloqueo | EL |
| Nivel de rendimiento de cortocircuito | H |
| Normas | IEC |
| Subtipo | E2.2 |
| Suitable for IT Networks | Yes, 690V |
| Tipo de conexión del terminal | Trasero plano Horizontal |
| Tipo de terminal | Cerrojo |
| Par de apriete | 70 N·m |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado ATEX | No certification needed |
| Certificado CSA | No certification needed |
| Certificado CSA (seguridad intrínseca) | No certification needed |
| Ficha técnica, información técnica | 1SDC200023D0709 |
| Declaración de conformidad - CE | 9AKK106713A5902 |
| Certificado UL | No certification needed |
| Certificado VDE | No certification needed |
| Dibujos mecánicos | 1SDH001000R0100 |
| Diagrama de cableado | 1SDM000091R0001 |
| Instrucciones y manuales | 1SDH001000R0005 |
| Instrucciones y manuales (parte 2) | 1SDH001316R1005 |
| Clasificaciones y estándares externos | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Código de categoría granular de IDEA (IGCC) | 4926 >> Air circuit breakers |
| Código de clasificación de objetos | Q |
| UNSPSC | 39121615 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Clase electrónica | V11.1 : 27370409 |
| Característica | Valor |
|---|---|
| Intensidad nominal permanente Iu (EF001389) | 1600 A |
| Tensión nominal (EF003977) | 690 V |
| Corriente nominal de cortocircuito en la corriente de corte Icu a 50 Hz 400 V (EF007048) | 100 kA |
| Ajuste actual de liberación de sobrecarga (EF002336) | 1600 A |
| Rango de ajuste de liberación retardada de cortocircuito a corto plazo (EF007129) | 16000 A |
| Rango de ajuste de liberación instantánea de cortocircuito (EF007131) | 2400.0 A |
| Protección de fallo a tierra integrada (EF007296) | No |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión de tornillo |
| Construcción del dispositivo (EF008240) | Técnica integrada fija para dispositivo integrado |
| Apto para montaje en carril DIN (EF007250) | No |
| Montaje en rail DIN opcional (EF008904) | No |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 4 |
| Con alarma activada (EF007006) | Sí |
| Con liberación de baja tensión integrada (EF001390) | No |
| Número de polos (EF001391) | 3 |
| Posición de la conexión para el circuito principal de tensión (EF006671) | Detrás |
| Ejecución del elemento accionador (EF006976) | Botón pulsador |
| Aparato completo con dispositivo de protección (EF008906) | Sí |
| Accionamiento motorizado integrado (EF006697) | No |
| Accionamiento motorizado opcional (EF007386) | Sí |
| Grado de protección (IP) (EF005474) | IP30 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO EMAX 2 ES.pdf | 207 Mbytes |
|
| E2.2H 1600 Ekip HiTouch LSI 3P F HR - ABB - E2.2H1600 - 1SDA071018R1 | 89 Kbytes |
|
| E2.2H1600 1SDA071018R1 ABB E2.2H 1600 Ekip HiTouch LSI 3P F HR | 67 Kbytes |
|
