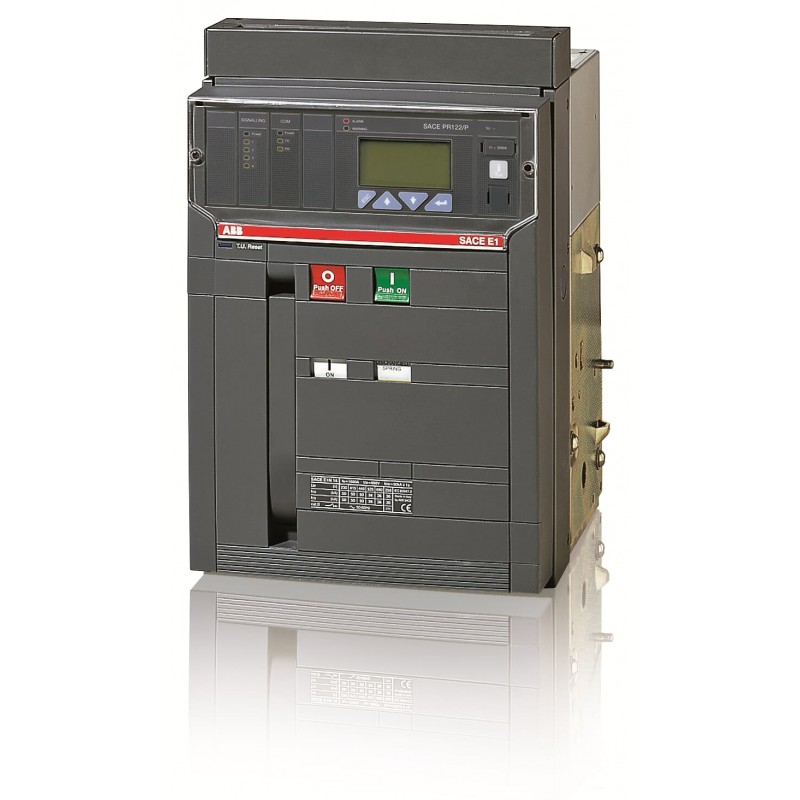

1SDA055763R1 ABB E1N1600 PR122/P LI 3P F HR
1SDA055763R1
ABB
E1N1600 PR122/P LI 3P F HR
E1N 1600 PR122/P-LI In=1600A 3p F HR
Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
Interruptores automáticos
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Cumplimiento de Materiales | |
|---|---|
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Plantilla de notificación de minerales de conflicto (CMRT) | Document availability on demand |
| SCIP | ae1dbe4c-8262-4813-ab48-faff3155522c Italy |
| SCIP simplificado | 43d9c245-f3d8-4ef9-a578-a334b426dd92 Estonia |
| 85abc78c-df6a-41fc-b2bd-e04bbac21081 Sweden | |
| fb38ac74-cb31-4514-ab1d-93bf85c82a1c Spain | |
| 836d9057-3629-4f3e-82d6-633e65cf87e0 Poland | |
| 708507a2-695f-473b-8a2c-95da0409538a Sweden | |
| 893b52bf-a857-43e3-aec5-e0b2c5f38ea5 France | |
| 0ffebe1b-2102-4f98-95e7-1a2d89a1d158 Germany | |
| fba62237-22d1-4322-849d-9d238bdcd44b France | |
| 7dd50116-e9e9-4fd0-befa-b6a610fd8111 Hungary | |
| 74deb1e0-7f1e-475c-a31b-0835aa598873 Germany | |
| 9e7d57f0-1db8-4eb4-b097-e6bb111575ec Belgium | |
| 66b95026-bd62-4163-bf66-589942650c9c Greece | |
| 06848f48-a7a3-46cd-a549-5222c9e98f36 Germany | |
| 5346245c-89df-4170-9cc8-57078506e282 Bulgaria | |
| 103bf210-98ff-4798-8727-d17c5d4925e1 Denmark | |
| 2842d0ff-ee97-40b2-92d6-5e723e1cd6ad Germany | |
| 44886603-ba59-4c26-bee8-92ba76dd0e1d Germany | |
| f4a63e12-0b93-4271-8db5-3c6df7501a87 Poland | |
| c63641d8-426b-4c8b-9341-60d38fb97a4f Norway | |
| bbe4bfee-2cee-46a1-930a-4152b4b6a20b Finland | |
| 2861c543-0875-4d8b-b2ae-e304666af1ad Hungary | |
| 6ebc3f6d-93fe-4834-91d0-a4ec1fce4fb0 Netherlands | |
| 3b596d1a-f12f-4a54-b093-e571094aceea Portugal | |
| 395ee919-b70e-4633-ab4e-305f1fef02ff Croatia | |
| dfcfa345-f55b-4fb5-b55f-45c6b0db227f Poland | |
| d7916830-b0b6-47b2-9d13-6513924777e9 Belgium | |
| 339b69f0-9841-404b-8166-20040bb70f43 Czech Republic | |
| Ambiente | |
| Información medioambiental | 9AKK10103A6076 |
| Clasificación | |
| EAN | 8015644571030 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 296 mm |
| Alto del producto | 418 mm |
| Largo del product | 302 mm |
| Peso del product | 40 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | 1 pieza |
| Embalaje Nivel 1 Ancho | 515 mm |
| Embalaje Nivel 1 Alto | 600 mm |
| Embalaje Nivel 1 Largo | 515 mm |
| Embalaje Nivel 1 Peso | 50 kg |
| Embalaje Nivel 1 EAN | 8015644571030 |
| Información Adicional | |
| Tipo de producto principal | SACE Emax |
| Nombre del producto | Air Circuit Breaker |
| Tipo de producto | Air Circuit Breaker |
| Versión | F |
| Técnica | |
| Tipo actual | AC |
| Durabilidad eléctrica | Ue =< 440 V 10000 cycle |
| Ue = 500 ... 690 V 8000 cycle | |
| 30 cycles per hour | |
| Durabilidad mecánica | 25000 cycle |
| 60 cycles per hour | |
| Número de polos | 3P |
| Pérdida de potencia | 253 W |
| Corriente nominal (In) | 1600 A |
| Tensión nominal soportada por impulsos (Uimp) | 12 kV |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Corriente nominal de funcionamiento (Ie) | 1600 A |
| Tensión nominal de operación | 690 V AC |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | (220 V AC) 50 kA |
| (230 V AC) 50 kA | |
| (400 V AC) 50 kA | |
| (415 V AC) 50 kA | |
| (440 V AC) 50 kA | |
| (500 V AC) 50 kA | |
| (660 V AC) 50 kA | |
| (380 V AC) 50 kA | |
| (690 V AC) 50 kA | |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 50 kA |
| durante 3 s 36 kA | |
| Capacidad nominal de corte en cortocircuito (Icu) | (220 V AC) 50 kA |
| (230 V AC) 50 kA | |
| (400 V AC) 50 kA | |
| (415 V AC) 50 kA | |
| (440 V AC) 50 kA | |
| (500 V AC) 50 kA | |
| (660 V AC) 50 kA | |
| (380 V AC) 50 kA | |
| (690 V AC) 50 kA | |
| Corriente nominal ininterrumpida (Iu) | 1600 A |
| Tensión nominal (Ur) | 690 V |
| Liberar | PR122/P-LI |
| Tipo de desbloqueo | EL |
| Nivel de rendimiento de cortocircuito | N |
| Normas | IEC |
| Subtipo | E1 |
| Tipo de conexión del terminal | Disyuntores fijos |
| Trasero plano Horizontal | |
| Certificados y Declaraciones (Número de Documento) | |
| Ficha técnica, información técnica | 1SDC200006D0209 |
| Declaración de conformidad - CE | 1SDL000165R0013 |
| Instrucciones y manuales | 1SDH000460R0005 |
| 1SDH000460R0105 | |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| UNSPSC | 39120000 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CAJA MOLDEADA TMAX XT.pdf | 62 Mbytes |
|
| E1N1600 PR122/P LI 3P F HR - ABB - E1N1600 - 1SDA055763R1 | 89 Kbytes |
|
| E1N1600 1SDA055763R1 ABB E1N1600 PR122/P LI 3P F HR | 67 Kbytes |
|
