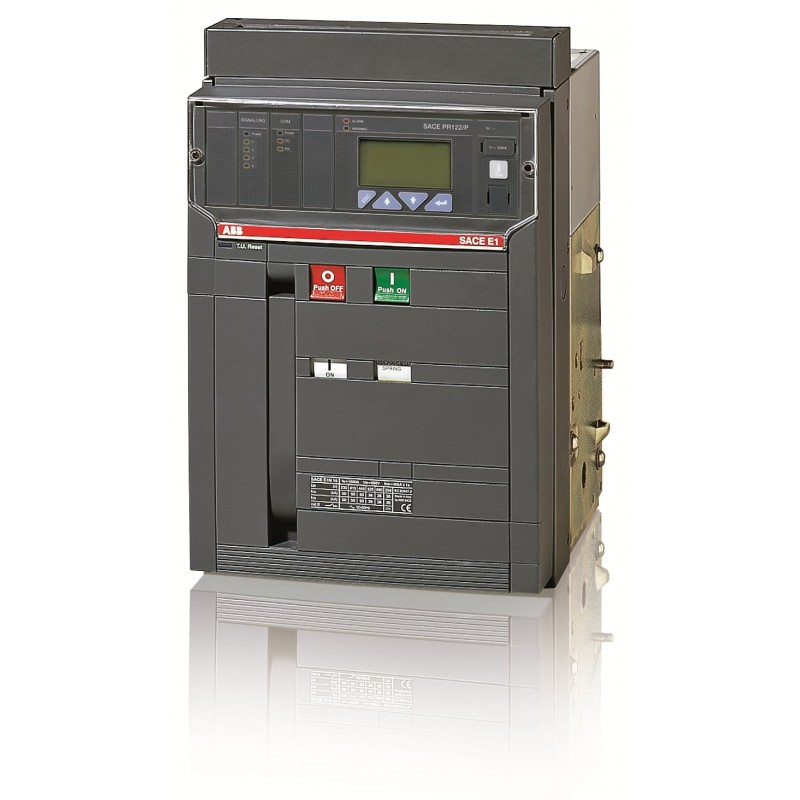

1SDA055761R1 ABB E1N1600 PR121/P LSI 3P F HR
1SDA055761R1
ABB
E1N1600 PR121/P LSI 3P F HR
E1N 1600 PR121/P-LSI In=1600A 3p F HR
Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
Interruptores automáticos
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Cumplimiento de Materiales | |
|---|---|
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Plantilla de notificación de minerales de conflicto (CMRT) | Document availability on demand |
| SCIP | ca650cd2-1b66-41f3-a0a7-207c61c7473d Italy |
| SCIP simplificado | 8cf1f990-1b75-4a39-a8f6-e3e875a557d8 Germany |
| 859503ec-e6a9-4285-a2a3-34fba5f5678b Norway | |
| f4b8c768-1760-4d35-b749-0b91ed150e40 Poland | |
| ffa84342-de5c-42a3-aea1-0a82df5646cf Poland | |
| 3c545a48-6636-4ceb-9261-59b7a14716eb Bulgaria | |
| e3bf458f-d538-4aa4-87a0-77cfa19011dc Finland | |
| e9abee6e-9138-4e4c-adbd-e459dbf6817c Germany | |
| eeaf1655-020d-4776-ab54-a372b1799b9c France | |
| 6a6dd9f7-001e-4104-a678-ecf2c1963263 Germany | |
| 903129e7-cc07-435c-9e08-5758ee95ed64 Belgium | |
| 373c07c9-690e-4875-81ce-b75279a889e5 Hungary | |
| 2be44d07-a1a2-41e6-ac90-3c31b8941a2e Spain | |
| 81473ca6-c2e0-4932-92a2-43c4a7ca05f1 France | |
| 2f237fc6-bf31-428b-a613-c15b166f9ed4 Germany | |
| 6f36ec22-1479-4172-b18f-215fa2dc670d Sweden | |
| 8b031ab8-d360-4c5a-b3e9-22fefa0ac142 Sweden | |
| 4cf962e5-414c-4171-b28a-6b98afd10368 Estonia | |
| d666af4e-a63e-4ef9-8c35-6c57869ba103 Greece | |
| b856b4ba-0d84-456d-bcbe-53b1173c98ce Hungary | |
| 3ec37e90-476f-4d06-aece-ff960d3ca7ba Croatia | |
| 31ee7f52-aa0d-47a6-8f17-2386217bb9f5 Portugal | |
| 63589f9a-a11d-4b91-be6a-5a9614d06382 Germany | |
| 4b3ce860-b2cd-4185-b797-1fda77c59c10 Czech Republic | |
| 375c56af-ba5f-4808-84c2-ae5c472f0d1c Poland | |
| 0135d743-a81c-45ae-b821-0ce107e692ab Netherlands | |
| bbdcdecb-f116-4f99-bdac-0c5b00290b1e Belgium | |
| 119c4045-81a7-43f8-9f39-40a25cc4a523 Denmark | |
| Ambiente | |
| Información medioambiental | 9AKK10103A6076 |
| Clasificación | |
| EAN | 8015644571016 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 296 mm |
| Alto del producto | 418 mm |
| Largo del product | 302 mm |
| Peso del product | 40 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | 1 pieza |
| Embalaje Nivel 1 Ancho | 515 mm |
| Embalaje Nivel 1 Alto | 600 mm |
| Embalaje Nivel 1 Largo | 515 mm |
| Embalaje Nivel 1 Peso | 50 kg |
| Embalaje Nivel 1 EAN | 8015644571016 |
| Información Adicional | |
| Tipo de producto principal | SACE Emax |
| Nombre del producto | Air Circuit Breaker |
| Tipo de producto | Air Circuit Breaker |
| Versión | F |
| Técnica | |
| Tipo actual | AC |
| Durabilidad eléctrica | Ue =< 440 V 10000 cycle |
| Ue = 500 ... 690 V 8000 cycle | |
| 30 cycles per hour | |
| Durabilidad mecánica | 25000 cycle |
| 60 cycles per hour | |
| Número de polos | 3P |
| Pérdida de potencia | 253 W |
| Corriente nominal (In) | 1600 A |
| Tensión nominal soportada por impulsos (Uimp) | 12 kV |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Corriente nominal de funcionamiento (Ie) | 1600 A |
| Tensión nominal de operación | 690 V AC |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | (220 V AC) 50 kA |
| (230 V AC) 50 kA | |
| (400 V AC) 50 kA | |
| (415 V AC) 50 kA | |
| (440 V AC) 50 kA | |
| (500 V AC) 50 kA | |
| (660 V AC) 50 kA | |
| (380 V AC) 50 kA | |
| (690 V AC) 50 kA | |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 50 kA |
| durante 3 s 36 kA | |
| Capacidad nominal de corte en cortocircuito (Icu) | (220 V AC) 50 kA |
| (230 V AC) 50 kA | |
| (400 V AC) 50 kA | |
| (415 V AC) 50 kA | |
| (440 V AC) 50 kA | |
| (500 V AC) 50 kA | |
| (660 V AC) 50 kA | |
| (380 V AC) 50 kA | |
| (690 V AC) 50 kA | |
| Corriente nominal ininterrumpida (Iu) | 1600 A |
| Tensión nominal (Ur) | 690 V |
| Liberar | PR121/P-LSI |
| Tipo de desbloqueo | EL |
| Nivel de rendimiento de cortocircuito | N |
| Normas | IEC |
| Subtipo | E1 |
| Tipo de conexión del terminal | Disyuntores fijos |
| Trasero plano Horizontal | |
| Certificados y Declaraciones (Número de Documento) | |
| Ficha técnica, información técnica | 1SDC200006D0209 |
| Declaración de conformidad - CE | 1SDL000165R0013 |
| Instrucciones y manuales | 1SDH000460R0005 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| UNSPSC | 39120000 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CAJA MOLDEADA TMAX XT.pdf | 62 Mbytes |
|
| E1N1600 PR121/P LSI 3P F HR - ABB - E1N1600 - 1SDA055761R1 | 88 Kbytes |
|
| E1N1600 1SDA055761R1 ABB E1N1600 PR121/P LSI 3P F HR | 67 Kbytes |
|
