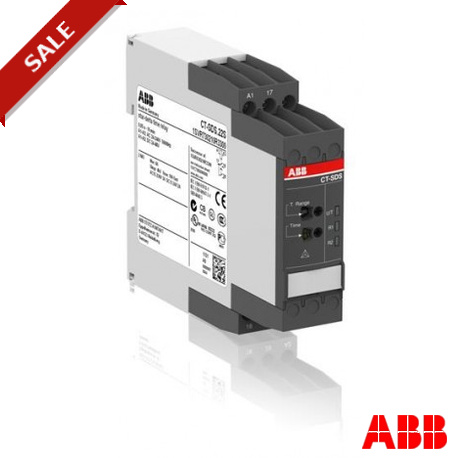

1SVR730210R3300 ABB CT-SDS.22S TEMPO ESTR-TRIANG 2 N/A TORNI
1SVR730210R3300
ABB
CT-SDS.22S TEMPO ESTR-TRIANG 2 N/A TORNI
CT-SDS.22S Time relay, star-delta 2n/o, 24-48VDC, 24-240VAC
Relés > Relé temporizador
Relés electrónicos > Temporizadores CTS
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| EAN | 4016779851534 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85364900 |
| Descargas Populares | |
| Ficha técnica, información técnica | 2CDC110004C0210_01 |
| Instrucciones y manuales | 1SVC730050M1000 |
| 1SVC730050M0000 | |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Dimensiones | |
| Ancho del product | 22.5 mm |
| Alto del producto | 85.6 mm |
| Largo del product | 103.7 mm |
| Peso del product | 0.114 kg |
| Técnica | |
| Tipo de relé temporizador | Estrella-Triángulo |
| Rango de tiempo | 0.05 s ... 10 minute [unit of time] |
| Tensión nominal de alimentación de control (Us) | 24 ... 240 V AC |
| 24 ... 48 V DC | |
| Tensión nominal de operación | Auxiliary Circuit 250 V |
| Frecuencia nominal (f) | 50 / 60 Hz |
| DC | |
| Salida | 2 N/O Contacts |
| Tipo de terminal | Terminales de tornillo |
| Corriente nominal de funcionamiento AC-12 (Ie) | (230 V) 4 A |
| Corriente nominal de funcionamiento AC-15 (Ie) | (230 V) 3 A |
| Corriente nominal de funcionamiento DC-12 (Ie) | (24 V) 4 A |
| Corriente nominal de funcionamiento DC-13 (Ie) | (24 V) 2 A |
| Capacidad mínima de conmutación | 12 V |
| 100 mA | |
| Tensión nominal soportada por impulsos (Uimp) | Input Circuit 4 kV |
| Output Circuit 1 / Output Circuit 2 4 kV | |
| Tensión nominal de aislamiento (Ui) | Circuito de entrada / Circuito de salida 500 V |
| Circuito de salida 1 / Circuito de salida 2 300 V | |
| Grado de protección | Housing IP50 |
| Terminals IP20 | |
| Categoría de sobretensión | III |
| Grado de contaminación | 3 |
| Dispositivos de protección contra cortocircuitos | Output Circuit NC - F Type Fuses 6 A |
| Output Circuit NO - F Type Fuses 10 A | |
| Durabilidad eléctrica | AC-12 100000 cycle |
| Durabilidad mecánica | Nr. Operations 30000000 cycle |
| Capacidad de conexión | Flexible con férula 1x 0.5 ... 2.5 mm² |
| Flexible con férula 2x 0.5 ... 1.5 mm² | |
| Flexible con férula aislada 1x 0.5 ... 2.5 mm² | |
| Flexible con férula aislada 2x 0.5 ... 1.5 mm² | |
| Flexible 1x 0.5 ... 2.5 mm² | |
| Flexible 2x 0.5 ... 1.5 mm² | |
| Rígido 1x 0.5 ... 4 mm² | |
| Rígido 2x 0.5 ... 2.5 mm² | |
| Par de apriete | 0.6 ... 0.8 N·m |
| Longitud de pelado del cable | 8 mm |
| Destornillador recomendado | 0.8 x 4 |
| 4.5 | |
| Pozidriv 1 | |
| Posición de montaje | 1 ... 6 |
| Montaje en contactores | TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715 |
| TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715 | |
| Normas | CAN/CSA C22.2 No.14 |
| IEC/EN 63000 | |
| IEC/EN 61812-1 | |
| UL 508 | |
| Técnica UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | Output Circuit 300 V AC |
| Clasificación de los contactos UL/CSA | B300 |
| Capacidad de conexión UL/CSA | Flexible 1x 18-14 AWG |
| Flexible 2x 18-16 AWG | |
| Rígido 1x 20-12 AWG | |
| Rígido 2x 20-14 AWG | |
| Par de apriete UL/CSA | 7.08 in·lb |
| Pilot Duty UL/CSA | B300 |
| Inflamabilidad según UL94 | V-0 |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -25 ... +60 °C |
| Almacenamiento -40 ... +85 °C | |
| Altitud máxima de funcionamiento permisible | Sin reducción de potencia 2000 m |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SVD981001-4501 |
| Información sobre RoHS | 1SVD981001-4401 |
| Estado de RoHS | No se necesita declaración |
| SCIP | e32058a1-6d15-494f-bf6a-eae36dc6fad7 Germany |
| SCIP simplificado | 31d03b34-c2fb-48b6-914d-c85b9d51dcc8 Germany |
| 2df1dd72-4640-49cd-957e-bceb7d14d0b6 Denmark | |
| de4fcd1c-a6ee-4235-aee3-cb1328db8e4f Croatia | |
| ad244d45-37a8-4de3-862f-f47f0fd18891 Sweden | |
| 8ed633ec-b640-43d3-97e6-e2b7a8867e92 Hungary | |
| bdd9d76e-5064-4e2d-acc8-3ff1eed4cd64 Portugal | |
| f47bb187-7e9c-4f21-937b-1d8c61f06400 Belgium | |
| 51eeea48-679c-467c-afdf-ea43b9c8b810 Belgium | |
| 70b17933-7b6f-4698-9540-ee46e354b7f3 Spain | |
| dc2688f6-fcb8-4b88-8523-2a4b1d4d5dac Hungary | |
| 836000b2-8d5b-4f80-8a5e-75a566134435 France | |
| ef0ec406-1831-46f4-81b5-df6c889258aa Greece | |
| bf84e2db-3ff0-40c7-9248-3a06940b4b47 Bulgaria | |
| f7cfa758-9075-4ba7-8b0d-a4ceae8def69 Germany | |
| 870363f9-21d8-4c10-a02f-1268f638ad02 France | |
| a930a07f-38b5-496f-a804-e8740d156cca Poland | |
| bb0fbb0e-2f4c-4f54-8491-b2aa59ce9701 Estonia | |
| d5931dcd-fbaa-4356-bb84-da6538901292 Sweden | |
| 76799e11-1920-4657-9571-d81b4b9a0a4b Poland | |
| 73dab14d-041e-41bb-8115-39d16ed9b000 Germany | |
| 896e0964-a1fa-4d1c-9be7-2b3c1dcecd20 Norway | |
| 8a73bab1-fb36-418f-820b-e7a5921a19e4 Poland | |
| 7caa9794-acd2-4eb5-89a1-059f10612e22 Netherlands | |
| ae6d4f5d-0c2c-47f4-a677-be20eaee451e Czech Republic | |
| df376e3b-ec5f-4348-ab2a-cd5f409801c6 Finland | |
| 56ec5d1d-e4a6-4f80-80e9-e2ae013a5f2b Italy | |
| b73401dc-5e30-4e50-8e79-508cf1413f4a Germany | |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006536 |
| ABB EcoSolutions | |
| ABB EcoSolutions | Sí |
| Declaración Ambiental de Producto - EPD | 1SAC200371M0001 |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado CQC | CQC2007010303255979 |
| Certificado cULus | cULus508_20110711-E140448A |
| Declaración de conformidad - CCC | 2020980303000207 |
| Declaración de conformidad - CE | 1SVD981008 |
| Declaración de conformidad - UKCA | 1SVD981008-10 |
| Certificado DNV GL | DNV_GL_TAA00000XR |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 97 mm |
| Embalaje Nivel 1 Largo | 30 mm |
| Embalaje Nivel 1 Alto | 109 mm |
| Embalaje Nivel 1 Peso | 0.136 kg |
| Embalaje Nivel 1 EAN | 4016779851534 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | K |
| ETIM 7 | EC001439 - Timer relay |
| ETIM 8 | EC001439 - Timer relay |
| ETIM 9 | EC001439 - Timer relay |
| Clase electrónica | V11.0 : 27371605 |
| UNSPSC | 39122329 |
| Número E (Finlandia) | 2712211 |
| Número E (Noruega) | 4187964 |
| Número E (Suecia) | 4033123 |
| Característica | Valor |
|---|---|
| Ejecución de la conexión eléctrica (EF003961) | Conexión roscada |
| Función de respuesta retrasada (EF003374) | No |
| Función de temporización de reposo (EF003401) | No |
| Función activada (EF003378) | No |
| Función de final de apagado (EF003402) | No |
| Función estrella-triángulo (EF003380) | Sí |
| Función de conformación de impulsos (EF003403) | No |
| Función intermitente comenzando con pausa, tiempo fijo (EF003363) | No |
| Función intermitente comenzando con pulso, tiempo fijo (EF003364) | No |
| Función de reloj con pausa inicial, variable (EF003365) | No |
| Función de reloj comenzando con pulso, variable (EF003366) | No |
| Posibilidad de operación remota (EF003361) | No |
| Adecuado como control remoto (EF003362) | No |
| Conectable al contactor (EF006952) | No |
| Voltaje nominal de suministro piloto piloto para CA 50 Hz (EF003978) | 24 V |
| Voltaje nominal de suministro piloto piloto para CA 60 Hz (EF003979) | 24 V |
| Voltaje nominal de suministro piloto de piloto para CC (EF003980) | 24 V |
| Tipo de tensión de accionamiento (EF008242) | CA/CC |
| Intensidad nominal (EF000001) | 4 A |
| Intervalo de tiempo (EF003384) | 0.05 s |
| Número de salidas, instantáneas, normalmente cerradas (EF006835) | 0 |
| Número de salidas, instantáneas, normalmente abiertas (EF006836) | 2 |
| Número de salidas sin retardo, inversor (EF006837) | 0 |
| Número de salidas, retardadas, normalmente cerradas (EF006838) | 0 |
| Número de salidas, retardadas, normalmente abiertas (EF006839) | 2 |
| Número de salidas, retardadas, cambiador (EF006840) | 0 |
| Salidas, conmutables retardadas/no retardadas (EF006988) | No |
| Con salida de semiconductor (EF003373) | No |
| Apto para montaje en carril DIN (EF007250) | Sí |
| Anchura (EF000008) | 22.5 mm |
| Altura (EF000040) | 85.6 mm |
| Profundidad (EF000049) | 103.7 mm |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF ABB Time Relays CT-C CT-S CT-D 2024 EN.pdf | 47 Mbytes |
|
| CT-SDS.22S TEMPO ESTR-TRIANG 2 N/A TORNILLO - ABB - CT-SDS.22S - 1SVR730210R3300 | 94 Kbytes |
|
| CT-SDS.22S 1SVR730210R3300 ABB CT-SDS.22S TEMPO ESTR-TRIANG 2 N/A TORNILLO | 66 Kbytes |
|
