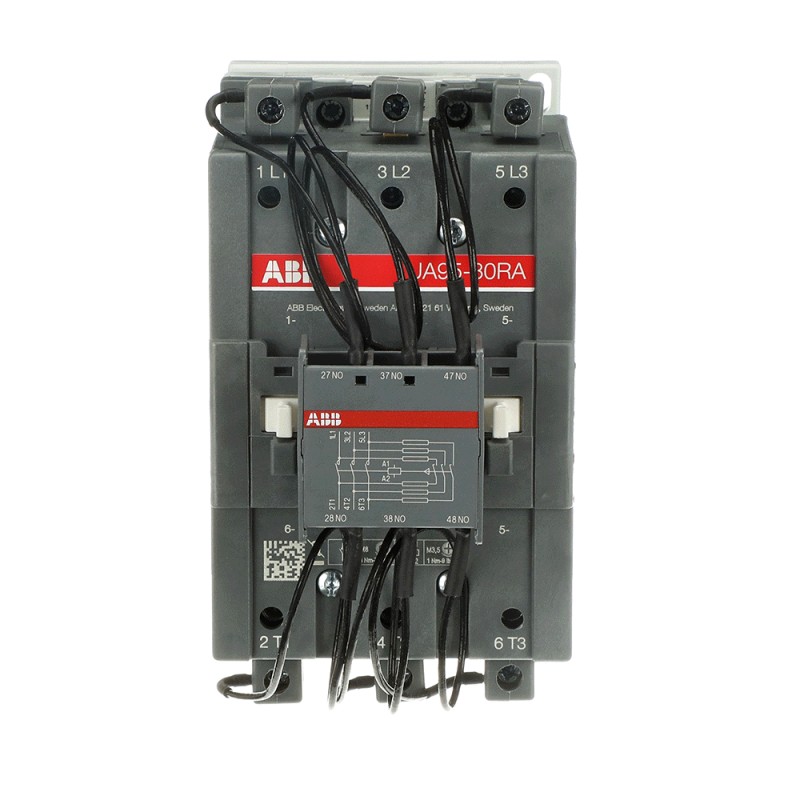

1SFL431024R8400 ABB CONTACTOR TRIPOL.P/CONEX.CONDENS.TRIFAS
1SFL431024R8400
ABB
CONTACTOR TRIPOL.P/CONEX.CONDENS.TRIFAS
UA95-30-00RA 110V 50Hz Contactor
Componentes industriales de baja tensión > Contactor condensador
Contactores y relés térmicos > Contactores "A" SECRLP
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85364900 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SBC100214C0202 |
| Instrucciones y manuales | 5309660-60 |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Dimensiones | |
| Ancho del product | 90 mm |
| Largo del product | 155.6 mm |
| Alto del producto | 170 mm |
| Peso del product | 1.8 kg |
| Técnica | |
| Número de contactos principales NO | 3 |
| Número de contactos principales NC | 0 |
| Número de contactos auxiliares NO | 0 |
| Número de contactos auxiliares NC | 0 |
| Número de polos | 3P |
| Tensión nominal de operación | Main Circuit 1000 V |
| Frecuencia nominal (f) | Main Circuit 50 Hz |
| Corriente térmica convencional de aire libre (Ith) | según IEC 60947-4-1, contactores abiertos θ = 40 °C 145 A |
| Corriente nominal de funcionamiento AC-1 (Ie) | (690 V) 40 °C 145 A |
| (690 V) 55 °C 135 A | |
| (690 V) 60 °C 135 A | |
| (690 V) 70 °C 115 A | |
| Corriente nominal de funcionamiento AC-3 (Ie) | (415 V) 55 °C 96 A |
| (440 V) 55 °C 93 A | |
| (500 V) 55 °C 80 A | |
| (690 V) 55 °C 65 A | |
| (1000 V) 55 °C 30 A | |
| (380 / 400 V) 55 °C 96 A | |
| (220 / 230 / 240 V) 55 °C 96 A | |
| Potencia operativa nominal AC-3 (Pe) | (380 / 400 V) 45 kW |
| Potencia operativa nominal AC-6b (Pe) | (230 / 240 V) 40 °C, 50 / 60 Hz 40 kvar |
| (230 / 240 V) 55 °C, 50 / 60 Hz 35 kvar | |
| (230 / 240 V) 70 °C, 50 / 60 Hz 30 kvar | |
| (400 / 415 V) 40 °C, 50 / 60 Hz 70 kvar | |
| (400 / 415 V) 70 °C, 50 / 60 Hz 53 kvar | |
| (400 / 415 V) 55 °C, 50 / 60 Hz 60 kvar | |
| (440 V) 40 °C, 50 / 60 Hz 75 kvar | |
| (440 V) 55 °C, 50 / 60 Hz 65 kvar | |
| (440 V) 70 °C, 50 / 60 Hz 58 kvar | |
| (500 / 550 V), 40 °C, 50 / 60 Hz 85 kvar | |
| (500 / 550 V) 55 °C, 50 / 60 Hz 75 kvar | |
| (500 / 550 V) 70 °C, 50 / 60 Hz 70 kvar | |
| (690 V) 40 °C, 50 / 60 Hz 120 kvar | |
| (690 V) 55 °C, 50 / 60 Hz 105 kvar | |
| (690 V) 70 °C, 50 / 60 Hz 85 kvar | |
| Capacidad de rotura nominal AC-3 | 8 x Ie AC-3 |
| Capacidad nominal de fabricación AC-3 | 10 x Ie AC-3 |
| Capacidad de rotura máxima | cos phi=0,45 (cos phi=0,35 para Ie > 100 A) a 440 V 1160 A |
| cos phi=0,45 (cos phi=0,35 para Ie > 100 A) a 690 V 800 A | |
| Tensión nominal de aislamiento (Ui) | según IEC 60947-4-1 y VDE 0110 (Gr. C) 1000 V |
| según UL/CSA 600 V | |
| Tensión nominal soportada por impulsos (Uimp) | Main Circuit 8 kV |
| Frecuencia máxima de conmutación eléctrica | (AC-1) 300 cycles per hour |
| (AC-2 / AC-4) 150 cycles per hour | |
| (AC-3) 300 cycles per hour | |
| Durabilidad mecánica | 10 million |
| Frecuencia máxima de conmutación mecánica | 3600 cycles per hour |
| Límites de funcionamiento de la bobina | (acc. to IEC 60947-4-1) 0.85 x Uc Min. ... 1.1 x Uc Max. (at θ ≤ 70 °C) |
| Tensión nominal del circuito de control (Uc) | 50 Hz 110 V |
| 60 Hz 110 ... 120 V | |
| Consumo de la bobina | Mantenimiento a la tensión nominal máxima del circuito de control 50 Hz 22 V·A |
| Mantenimiento a la tensión nominal máxima del circuito de control 60 Hz 26 V·A | |
| Pull-in a la tensión nominal máxima del circuito de control 50 Hz 350 V·A | |
| Pull-in a la tensión nominal máxima del circuito de control 60 Hz 450 V·A | |
| Pérdida de potencia | en condiciones nominales de funcionamiento por polo 7.5 W |
| Tiempo de funcionamiento | Entre la desenergización de la bobina y el cierre del contacto NC 7 ... 15 ms |
| Entre la energización de la bobina y el cierre sin contacto 10 ... 25 ms | |
| Capacidad de conexión del circuito principal | Barra 30 mm² |
| Flexible con extremo de cable 2 x 6 ... 35 mm² | |
| Rígido 1 x 10 ... 95 mm² | |
| Capacidad de conexión del circuito auxiliar | Flexible con férula 1x 0.75 ... 2.5 mm² |
| Flexible con férula aislada 2x 0.75 ... 2.5 mm² | |
| Flexible 2x0.75 ... 2.5 mm² | |
| Sólido 1 x 1 ... 4 mm² | |
| Varado 2 x 1 .... 4 mm² | |
| Capacidad de conexión | Barra 30 mm² |
| Flexible con extremo de cable 2 x 6 ... 35 mm² | |
| Rígido 1 x 10 ... 95 mm² | |
| Grado de protección | acc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20 |
| acc. to IEC 60529, IEC 60947-1, EN 60529 Main Terminals IP10 | |
| Bornes de conexión (suministrados en posición abierta) Polos principales | M8 hexagon socket screw with single connector |
| Par de apriete | Main Circuit 8 N·m |
| Tipo de terminal | Abrazadera de cable |
| Nombre del producto | Block Contactor |
| Técnica UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | Main Circuit 600 V |
| Ambiente | |
| Temperatura ambiente | Close to Contactor Fitted with Thermal O/L Relay (0.85 ... 1.1 Uc) -25 ... 50 °C |
| Close to Contactor without Thermal O/L Relay (0.85 ... 1.1 Uc) -40 ... 70 °C | |
| Close to Contactor for Storage -60 ... +80 °C | |
| Altitud máxima de funcionamiento permisible | Sin reducción de potencia 3000 m |
| Resistencia a los golpes según IEC 60068-2-27 | Pulso semisinusoidal durante 11 ms, sin cambio en la posición de contacto, abierto, dirección del choque: A 20 g |
| Pulso semisinusoidal durante 11 ms, sin cambio en la posición de contacto, cerrado, dirección del choque: A 20 g | |
| Pulso semisinusoidal durante 11 ms, sin cambio en la posición de contacto, cerrado, dirección del choque: B1 15 g | |
| Pulso semisinusoidal durante 11 ms, sin cambio en la posición de contacto, cerrado, dirección de choque: C1 20 g | |
| Pulso semisinusoidal durante 11 ms, sin cambio en la posición de contacto, cerrado, dirección del choque: C2 20 g | |
| Pulso semisinusoidal durante 11 ms, sin cambio en la posición de contacto, abierto, dirección del choque: B1 5 g | |
| Pulso semisinusoidal durante 11 ms, sin cambio en la posición de contacto, abierto, dirección del choque: B2 15 g | |
| Pulso semisinusoidal durante 11 ms, sin cambio en la posición de contacto, abierto, dirección del choque: C1 20 g | |
| Pulso semisinusoidal durante 11 ms, sin cambio en la posición de contacto, abierto, dirección del choque: C2 20 g | |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 2CMT2021-006202 |
| Información sobre RoHS | 2CMT2021-006277 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006525 |
| WEEE B2C / B2B | De empresa a empresa |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| ABB EcoSolutions | |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado CB | CB_CN64637 |
| Declaración de conformidad - CE | 9AKK108471A1807 |
| Declaración de conformidad - UKCA | 2CMT2020-006118 |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 170 mm |
| Embalaje Nivel 1 Largo | 140 mm |
| Embalaje Nivel 1 Alto | 170 mm |
| Embalaje Nivel 1 Peso | 2 kg |
| Embalaje Nivel 1 EAN | 7320500260517 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 7 | EC001079 - Capacitor contactor |
| ETIM 8 | EC001079 - Capacitor contactor |
| ETIM 9 | EC001079 - Capacitor contactor |
| Clase electrónica | V11.0 : 27371006 |
| UNSPSC | 39121529 |
| Código de categoría granular de IDEA (IGCC) | 4756 >> Capacitor magnet contactor |
| Característica | Valor |
|---|---|
| Voltaje nominal de suministro piloto piloto para CA 50 Hz (EF003978) | 110 V |
| Voltaje nominal de suministro piloto piloto para CA 60 Hz (EF003979) | 110 V |
| Tipo de tensión de accionamiento (EF008242) | CA |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Tipo de conexión del circuito de corriente principal (EF006819) | Otros |
| Número de contactos normalmente abiertos como contactos principales (EF001374) | 3 |
| Número de contactos normalmente cerrados como contactos principales (EF001375) | 0 |
| Potencia reactiva nominal a 50 Hz 400 V (EF007044) | 70 kvar |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO PROTECCIÓN DE MOTORES ES.pdf | 31 Mbytes |
|
| CONTACTOR TRIPOL.P/CONEX.CONDENS.TRIFAS - ABB - UA95-30-00RA - 1SFL431024R8400 | 95 Kbytes |
|
| UA95-30-00RA 1SFL431024R8400 ABB CONTACTOR TRIPOL.P/CONEX.CONDENS.TRIFAS | 63 Kbytes |
|
