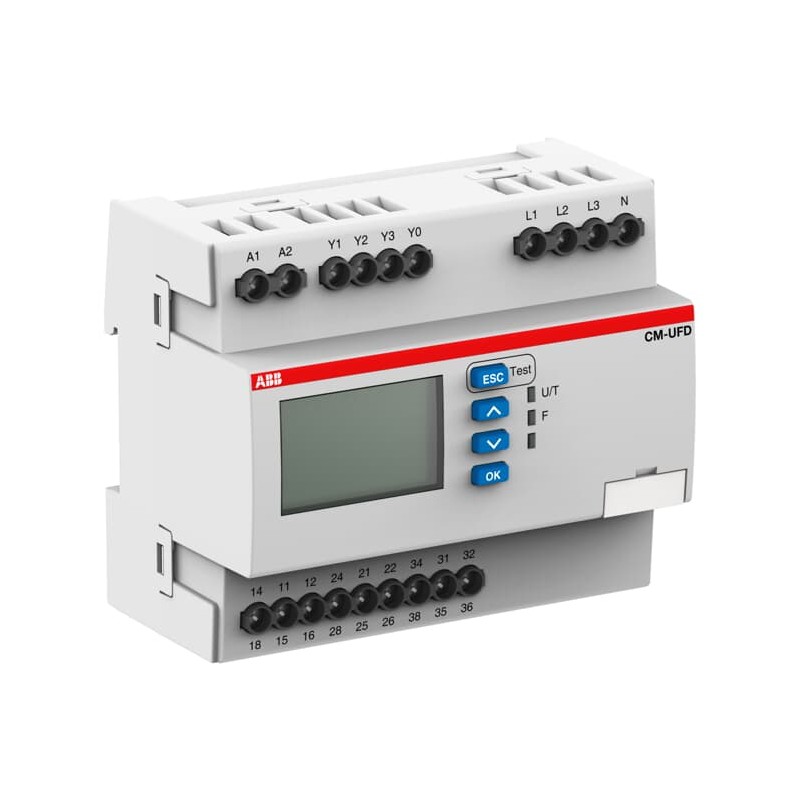

1SVR560730R3402 ABB CM-UFD.M33 RELE CONTROL FRECUENCIA RED
1SVR560730R3402
ABB
CM-UFD.M33 RELE CONTROL FRECUENCIA RED
CM-UFD.M33 Grid feeding monitoring relay 3c/o,L-L= 0-550VAC,L-N=0-317VAC
Relés > Dispositivo de supervisión de tensión
Relés electrónicos > Monitorización
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| EAN | 4013614492921 |
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85364900 |
| Descargas Populares | |
| Ficha técnica, información técnica | 2CDC112210D0201 |
| Instrucciones y manuales | 1SVC560512M0000 |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Datos de EPLAN | 9AAC159149_EPLAN |
| Dimensiones | |
| Ancho del product | 108 mm |
| Alto del producto | 90 mm |
| Largo del product | 67 mm |
| Peso del product | 0.304 kg |
| Técnica | |
| Función | Over- and undervoltage monitoring |
| Interrupted neutral monitoring | |
| Over- and underfrequency monitoring | |
| 10 minutes average value monitoring | |
| Vector shift detection | |
| ROCOF monitoring | |
| Rango de medición | 0 ... 550 V AC |
| Tensión nominal de alimentación de control (Us) | 24 ... 240 V AC/DC |
| Salida | 3 c/o (SPDT) contacts |
| Tipo de terminal | Terminales de tornillo |
| Corriente nominal de funcionamiento AC-12 (Ie) | (230 V) 4 A |
| Corriente nominal de funcionamiento AC-15 (Ie) | (230 V) 3 A |
| Corriente nominal de funcionamiento DC-12 (Ie) | (24 V) 4 A |
| Corriente nominal de funcionamiento DC-13 (Ie) | (24 V) 2 A |
| Capacidad mínima de conmutación | 24 V |
| 10 mA | |
| Grado de protección | Housing IP20 |
| Terminals IP20 | |
| Grado de contaminación | 3 |
| Dispositivos de protección contra cortocircuitos | Output Circuit NC - F Type Fuses 10 A |
| Output Circuit NO - F Type Fuses 10 A | |
| Durabilidad eléctrica | AC-12 50000 cycle |
| Durabilidad mecánica | Nr. Operations 30000000 cycle |
| Capacidad de conexión | Flexible con férula 1x 0.25 ... 4.0 mm² |
| Flexible con férula 2x 0.25 ... 0.75 mm² | |
| Flexible con férula aislada 1x 0.25 ... 4.0 mm² | |
| Flexible con férula aislada 2x 0.25 ... 0.75 mm² | |
| Flexible 1x 0.2 ... 4.0 mm² | |
| Flexible 2x 0.2 ... 1.5 mm² | |
| Rígido 1x 0.2 ... 6.0 mm² | |
| Rígido 2x 0.2 ... 1.5 mm² | |
| Par de apriete | 0.5 ... 0.6 N·m |
| Longitud de pelado del cable | 8 mm |
| Posición de montaje | 1 ... 6 |
| Montaje en contactores | TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715 |
| TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715 | |
| Normas | CAN/CSA C22.2 No.14 |
| IEC/EN 63000 | |
| IEC/EN 60255-1 | |
| IEC/EN 60255-127 | |
| IEC/EN 60255-26 | |
| IEC/EN 60255-27 | |
| IEC/EN 61000-6-2 | |
| IEC/EN 61000-6-3 | |
| IEC/EN 60255-181 | |
| UL 508 | |
| ENA EREC G98 | |
| ENA EREC G99 | |
| Técnica UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | Output Circuit 300 V AC |
| Clasificación de los contactos UL/CSA | B300 |
| Capacidad de conexión UL/CSA | Flexible con férula 1x 24-12 AWG |
| Flexible con férula 2x 24-18 AWG | |
| Flexible con férula aislada 1x 24-12 AWG | |
| Flexible con férula aislada 2x 24-18 AWG | |
| Flexible 1x 24-12 AWG | |
| Flexible 2x 24-16 AWG | |
| Rígido 1x 24-10 AWG | |
| Rígido 2x 24-16 AWG | |
| Par de apriete UL/CSA | 4.4 ... 5.3 in·lb |
| Pilot Duty UL/CSA | B300 |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -20 ... +60 °C |
| Almacenamiento -25 ... +50 °C | |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SVD981001-4501 |
| Información sobre RoHS | 1SVD981001-4401 |
| Estado de RoHS | No se necesita declaración |
| ABB EcoSolutions | |
| Declaración Ambiental de Producto - EPD | 1SAC200393H0001 |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado cULus | cUL508us_20140314-E140448 |
| Declaración de conformidad - CE | 1SVD981066-0000 |
| Declaración de conformidad - UKCA | 1SVD981066-1000 |
| Certificado TÜV | ESY_044254 0050 |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 piece |
| Embalaje Nivel 1 Ancho | 121 mm |
| Embalaje Nivel 1 Largo | 71 mm |
| Embalaje Nivel 1 Alto | 99 mm |
| Embalaje Nivel 1 Peso | 0.36 kg |
| Embalaje Nivel 1 EAN | 4013614492921 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | B |
| ETIM 7 | EC001438 - Voltage monitoring relay |
| ETIM 8 | EC001438 - Voltage monitoring relay |
| ETIM 9 | EC001438 - Voltage monitoring relay |
| Clase electrónica | V11.0 : 27371801 |
| UNSPSC | 39122331 |
| Número E (Finlandia) | 2712564 |
| Número E (Noruega) | 4188113 |
| Característica | Valor |
|---|---|
| Ejecución de la conexión eléctrica (EF003961) | Conexión roscada |
| Rango de medición de tensión 1 (EF006134) | 0 V |
| Rango de medición de tensión 2 (EF006135) | 0 V |
| Tipo de tensión del rango de medida (EF003399) | CA |
| Tensión de umbral (EF008193) | 0 V |
| Tiempo mínimo de retardo de respuesta permitido (EF008190) | 1 s |
| Tiempo mínimo de retardo de desconexión ajustable (EF008192) | 1 s |
| Anchura (EF000008) | 108 mm |
| Altura (EF000040) | 90 mm |
| Profundidad (EF000049) | 67 mm |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF ABB Time Relays CT-C CT-S CT-D 2024 EN.pdf | 47 Mbytes |
|
| CM-UFD.M33 RELE CONTROL FRECUENCIA RED - ABB - CM-UFD.M33 - 1SVR560730R3402 | 87 Kbytes |
|
| CM-UFD.M33 1SVR560730R3402 ABB CM-UFD.M33 RELE CONTROL FRECUENCIA RED | 71 Kbytes |
|
