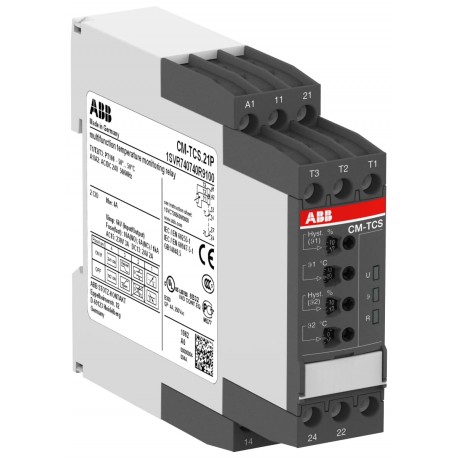

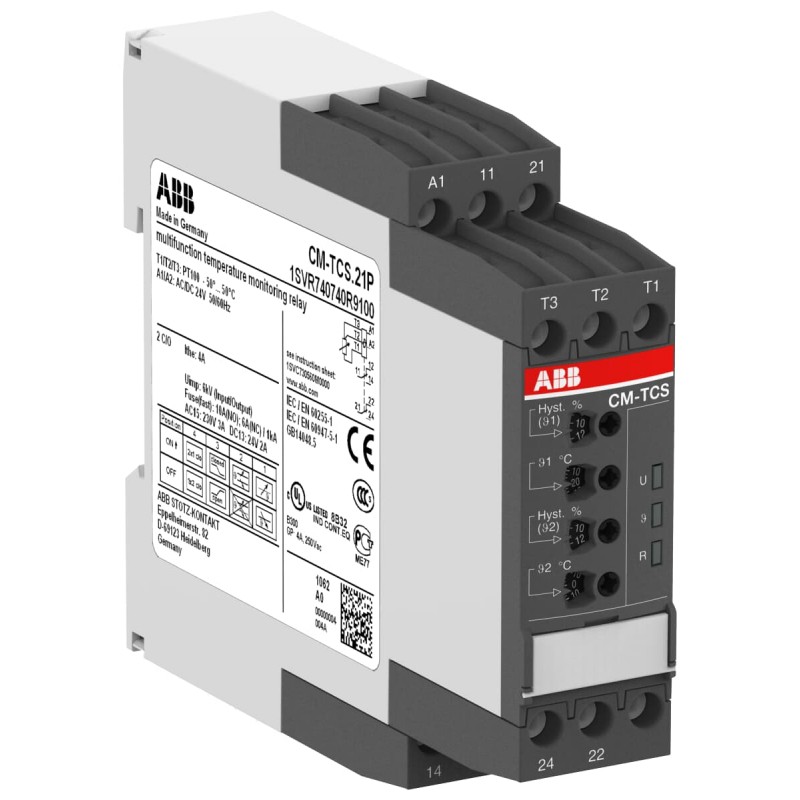

1SVR740740R9100 ABB CM-TCS.21P RELe CTL TEMP -50/+50ºC 2C/C
1SVR740740R9100
ABB
CM-TCS.21P RELe CTL TEMP -50/+50ºC 2C/C
CM-TCS.21P Temperature monitoring relay Temp.-range -50...+50°C, 24VAC/DC
Relés > Dispositivo de control de temperatura
Relés electrónicos > Monitorización
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| EAN | 4016779852807 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85364900 |
| Descargas Populares | |
| Ficha técnica, información técnica | 2CDC112199D0201 |
| Instrucciones y manuales | 1SVC730560M1001 |
| 1SVC730560M0001 | |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Datos de EPLAN | 9AAC159147_EPLAN |
| Dimensiones | |
| Ancho del product | 22.5 mm |
| Alto del producto | 85.6 mm |
| Largo del product | 103.7 mm |
| Peso del product | 0.127 kg |
| Técnica | |
| Función | Overtemperature monitoring |
| Undertemperature monitoring | |
| Over- and undertemperature monitoring | |
| Rango de medición | -50 ... 50 °C |
| Tipo de sensor | PT100 |
| Tensión nominal de alimentación de control (Us) | 24 V AC/DC |
| Frecuencia nominal (f) | Supply Circuit 50 Hz |
| Supply Circuit 60 Hz | |
| Supply Circuit DC | |
| Salida | 2x 1 C/O or 1x 2 C/O Contact, Configurable |
| Tipo de terminal | Terminales sin tornillos |
| Corriente nominal de funcionamiento AC-12 (Ie) | (230 V) 4 A |
| Corriente nominal de funcionamiento AC-15 (Ie) | (230 V) 3 A |
| Corriente nominal de funcionamiento DC-12 (Ie) | (24 V) 4 A |
| Corriente nominal de funcionamiento DC-13 (Ie) | (24 V) 2 A |
| Capacidad mínima de conmutación | 24 V |
| 10 mA | |
| Tensión nominal soportada por impulsos (Uimp) | Measuring Circuit / Output Circuit 4 kV |
| Output Circuit 1 / Output Circuit 2 4 kV | |
| Supply Circuit / Measuring Circuit 4 kV | |
| Supply Circuit / Output Circuit 4 kV | |
| Tensión nominal de aislamiento (Ui) | Circuito de medición / Circuito de salida 300 V |
| Circuito de salida 1 / Circuito de salida 2 300 V | |
| Circuito de alimentación / Circuito de medición 300 V | |
| Circuito de alimentación / Circuito de salida 300 V | |
| Grado de protección | Housing IP50 |
| Terminals IP20 | |
| Categoría de sobretensión | III |
| Grado de contaminación | 3 |
| Dispositivos de protección contra cortocircuitos | Output Circuit NC - F Type Fuses 6 A |
| Output Circuit NO - F Type Fuses 10 A | |
| Durabilidad eléctrica | AC-12 100000 cycle |
| Durabilidad mecánica | Nr. Operations 30000000 cycle |
| Capacidad de conexión | Flexible con férula 2x 0.5 ... 1.5 mm² |
| Flexible con férula aislada 2x 0.5 ... 1.5 mm² | |
| Flexible 2x 0.5 ... 1.5 mm² | |
| Rígido 2x 0.5 ... 1.5 mm² | |
| Longitud de pelado del cable | 8 mm |
| Posición de montaje | 1 ... 6 |
| Montaje en contactores | TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715 |
| TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715 | |
| Normas | CAN/CSA C22.2 No.60947-5-1 |
| IEC/EN 60255-26 | |
| IEC/EN 60255-27 | |
| IEC/EN 61000-6-2 | |
| IEC/EN 61000-6-3 | |
| IEC/EN 63000 | |
| UL 60947-5-1 | |
| IEC/EN 60947-5-1 | |
| Técnica UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | Output Circuit 300 V AC |
| Clasificación de los contactos UL/CSA | B300 |
| Capacidad de conexión UL/CSA | Flexible 2x 18-16 AWG |
| Rígido 2x 20-16 AWG | |
| Pilot Duty UL/CSA | B300 |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -40 ... +60 °C |
| Almacenamiento -40 ... +85 °C | |
| Altitud máxima de funcionamiento permisible | Sin reducción de potencia 2000 m |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SVD981001-4501 |
| Información sobre RoHS | 1SVD981001-4401 |
| Estado de RoHS | No se necesita declaración |
| SCIP | 08eecf11-840c-4261-88d3-d578d09eb75f Germany |
| SCIP simplificado | d4e1f3f0-6c62-4c11-ae21-021aad648dc6 Poland |
| da402916-6121-47e1-8203-24a91e75a23e Bulgaria | |
| 5703631c-7e12-4aab-933f-09d016c02605 Belgium | |
| d1bcec01-d94d-470e-97dc-39833e055392 Hungary | |
| b51617ea-7ae0-4fbe-b2bf-a30204eb748c Sweden | |
| 329bdddc-560b-4b17-8322-c26c0bd96bf7 Spain | |
| 29ae954b-237a-460c-b42d-a354f50691e1 Estonia | |
| a452e3c2-6cca-4480-b535-f942c331a1f1 Poland | |
| ae6302e7-6e6e-4ee5-b7ae-da061fd932f3 France | |
| 1cbf237a-56e8-4143-8f5e-021d14f56861 Finland | |
| 7f10e9de-c495-4920-8441-0d04823b8c05 Hungary | |
| 61c61c35-9651-4229-b491-0dee03c3e30d Belgium | |
| d554b7fb-d103-436b-8cc6-4accc74bce72 Sweden | |
| dc494db3-b607-4b5d-b9c1-6523262c965c Portugal | |
| 1ab998f2-ddde-48a9-8df4-05369b806224 France | |
| 9dccf815-8259-40e4-8a5c-642f8cbbb2b9 Greece | |
| c5a56390-ee58-42b3-b902-a018262d3e8e Norway | |
| 133c8978-1517-44c6-91ba-b52030fcec3b Croatia | |
| 1b8c5dba-cc67-478f-902f-3e896ab7a01b Germany | |
| 0e43f2ee-66a3-49d1-8531-49f5404dda89 Netherlands | |
| ee57a828-1fe4-494e-998f-dd91b7d5ac74 Italy | |
| fda4750c-f434-4b12-bf52-b19c7a910750 Germany | |
| 4da236d0-e173-44a3-a21a-14c3d5df859c Germany | |
| d5463cbd-bb18-49c6-86a6-03404882c9cc Poland | |
| 6d3abde5-51ad-459a-88aa-e40d40721a14 Denmark | |
| 6b4ecb1b-4d20-44db-ba04-371fb8c54633 Germany | |
| a676a135-c722-4baf-b6e2-163f64f915c3 Czech Republic | |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006536 |
| ABB EcoSolutions | |
| Declaración Ambiental de Producto - EPD | 1SAC200438H0001 |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado CCC | CCC_2018010303056014 |
| Certificado CQC | CQC2007010303243843 |
| Certificado cULus | cULus60947-5-1_20170922-E140448 |
| Declaración de conformidad - CCC | 2020980303000196 |
| Declaración de conformidad - CE | 1SVD981015-00 |
| Declaración de conformidad - UKCA | 1SVD981015-10 |
| Certificado DNV GL | DNV_GL_TAA000021M |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 97 mm |
| Embalaje Nivel 1 Largo | 30 mm |
| Embalaje Nivel 1 Alto | 109 mm |
| Embalaje Nivel 1 Peso | 0.152 kg |
| Embalaje Nivel 1 EAN | 4016779852807 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | B |
| ETIM 7 | EC001446 - Temperature monitoring relay |
| ETIM 8 | EC001446 - Temperature monitoring relay |
| ETIM 9 | EC001446 - Temperature monitoring relay |
| Clase electrónica | V11.0 : 27371810 |
| UNSPSC | 39122331 |
| Número E (Finlandia) | 2712327 |
| Número E (Noruega) | 4188199 |
| Número E (Suecia) | 3860672 |
| Característica | Valor |
|---|---|
| Ejecución de la conexión eléctrica (EF003961) | Conexión de abrazadera con resorte |
| Con abrazaderas extraíbles (EF003340) | No |
| Número de circuitos de medida (EF003425) | 1 |
| Almacenamiento de errores posible (EF003423) | No |
| Reinicio externo posible (EF003426) | No |
| Número de contactos normalmente cerrados (EF008255) | 0 |
| Número de contactos normalmente abiertos (EF008256) | 0 |
| Número de contactos inversores (EF008257) | 2 |
| Rango de medición de temperatura (EF009788) | -50 °C |
| Anchura (EF000008) | 22.5 mm |
| Altura (EF000040) | 85.6 mm |
| Profundidad (EF000049) | 103.7 mm |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF ABB Time Relays CT-C CT-S CT-D 2024 EN.pdf | 47 Mbytes |
|
| CM-TCS.21P 1SVR740740R9100 ABB CM-TCS.21P RELÉ CTL TEMP -50/+50ºC 2C/C | 66 Kbytes |
|
