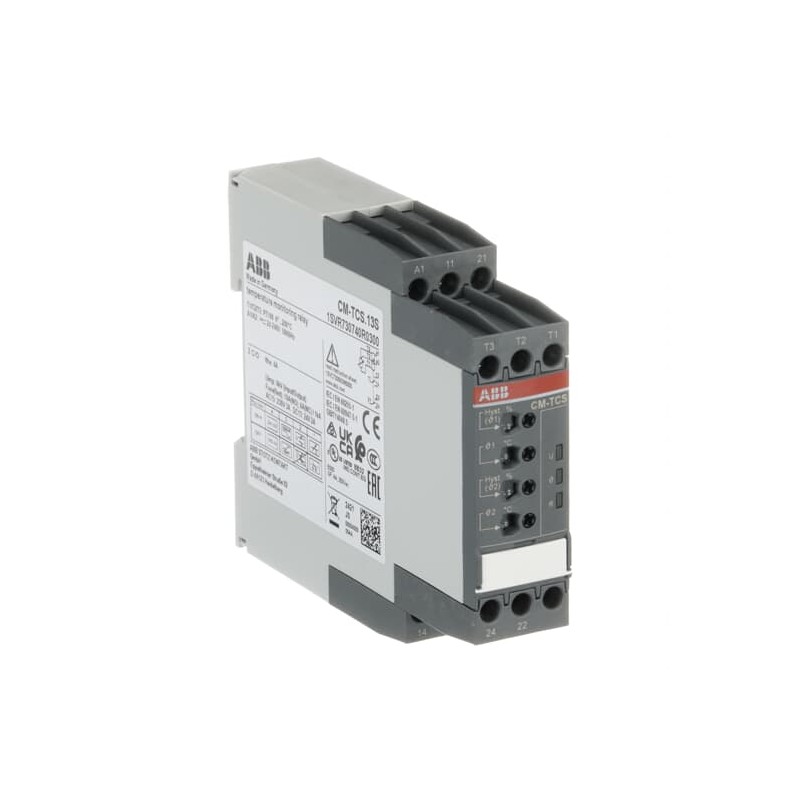

1SVR730740R0300 ABB CM-TCS.13S RELe CTL TEMP 0/200ºC 1 C/C T Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

1SVR730740R0300 ABB CM-TCS.13S RELe CTL TEMP 0/200ºC 1 C/C T

1SVR730740R0300

ABB

CM-TCS.13S RELe CTL TEMP 0/200ºC 1 C/C T

CM-TCS.13S Relé de control de temperatura Rango de temperatura 0...+200°C, 24-240VAC/DC

Más detalles


Relés > Dispositivo de control de temperatura

Relés electrónicos > Monitorización

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

Precio total: $196.63
Precio unitario: $196.63
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


CM-TCS.13S Temperatura relé de monitoreo de Temperatura.-rango 0...+200°C, 24-240VAC/DC Reemplazo para 1SVR630740R0300

El pedido

  • EAN:
    4016779852739
  • Cantidad De Orden Mínima:
    1 pieza
  • Arancel De Aduanas Número:
    85364900

Información Del Envase

  • Paquete De Nivel 1 Unidades:
    1 pieza
  • Paquete De Nivel 1 De Ancho De:
    97 mm
  • Paquete De Nivel 1 Altura:
    109 mm
  • Paquete De Nivel 1 Longitud:
    30 mm
  • Paquete De Nivel 1 Peso Bruto:
    0.176 kg

Dimensiones

  • Neto Del Producto Anchura:
    22.5mm
  • Producto De La Profundidad De La Red:
    103.7mm
  • Neto Del Producto De La Altura:
    85.6mm
  • Peso Neto Del Producto:
    0.151kg

Técnica

  • Función:
    Sobretemperatura de monitoreo
    Undertemperature de monitoreo
    - Y undertemperature de monitoreo
    1 circuito del sensor de
    Detección de cortocircuito
  • Rango De Medición:
    0 ... +200 °C
  • Clasificados De Control De La Tensión De Alimentación (Us):
    24 ... 240 V AC/DC
  • Salida:
    2 x 1 c/s o 1 x 2 c/s de contactos, configurable
  • Tipo De Terminal:
    Terminales De Tornillo
  • Corriente de operación nominal de CA-12 (Ie):
    (230 V) 4 A
  • Corriente de operación nominal AC-15 (Ie):
    (230 V) 3
  • Corriente de operación nominal DC-12 (Ie):
    (24 V) 4 A
  • Corriente de operación nominal DC-13 (Ie):
    (24 V) 2
  • Mínima Capacidad De Conmutación:
    24 V
    10 mA
  • Nominal Soportada De Impulso De Tensión (Uimp):
    4 kV
  • Tensión Nominal De Aislamiento (Uyo):
    300 V
  • Grado de Protección:
    Vivienda IP50
    Terminales IP20
  • Categoría De Sobretensión:
    III
  • Grado De Contaminación:
    3
  • Corto-Circuito De Dispositivos De Protección:
    Circuito de salida NC - F Tipo de Fusibles de 6 a
    Circuito de salida NO - F Tipo de Fusibles de 10 a
  • Eléctrica Durabilidad:
    AC-12 100000 ciclo
  • La Conexión De Capacidad:
    Flexible con Virola de 1x de 0,5 ... 2,5 mm2
    Flexible con Virola de 2x de 0,5 ... 1,5 mm2
    Flexible con Aislamiento de la Virola 1x de 0,5 ... 2,5 mm2
    Flexible con Aislamiento Virola de 2x de 0,5 ... 1,5 mm2
    Flexible 1x de 0,5 ... 2,5 mm2
    Flexible 2x 0.5 a 1.5 mm2
    Rígido 1x de 0,5 ... 4 mm2
    Rígido 2x de 0,5 ... 2,5 mm2
  • Par De Apriete:
    0.6 ... 0,8 N·m
  • Extracción De Alambre De Longitud:
    8 mm
  • Posición De Montaje:
    Cualquier
  • Montaje en Carril DIN:
    TH35-15 (35 x 15 mm Riel de Montaje) acc. IEC 60715
    TH35-7,5 (en 35 x 7,5 mm Riel de Montaje) acc. IEC 60715
  • Normas:
    IEC/EN 60255-1
    IEC/EN 60255-27
    EN 50178

Ambiental

  • Temperatura Del Aire Ambiente:
    Operación -40 ... +60 °C
    De Almacenamiento -40 ... +85 °C
  • RoHS Estado:
    Siguientes de la UE de la Directiva 2002/95/CE del consejo, de 18 de agosto de 2005 y enmienda

Técnicos de la UL/CSA

  • La máxima Tensión de Funcionamiento UL/CSA:
    Circuito de salida de 300 V AC
  • Contacto con Clasificación de UL/CSA:
    B300
  • La conexión de la Capacidad de UL/CSA:
    Flexible 1x 18 ... 14 AWG
    Flexible 2x 18 16 AWG ...
    Rígido 1x 20 ... 12 AWG
    Rígido 2x 20 ... 14 AWG
  • Par de apriete UL/CSA:
    7.08 in·lb

Certificados y Declaraciones (Número de Documento)

Clasificaciones

  • Objeto Código De Clasificación:
    B
  • E-nummer:
    3860665
  • ETIM 4:
    EC001446 - relé de monitoreo de Temperatura
  • ETIM 5:
    EC001446 - relé de monitoreo de Temperatura
  • eClass:
    7.0 27371810

ETIM for 1SVR730740R0300 Relés (EC001446)
Característica Valor
Ejecución de la conexión eléctrica (EF003961) Conexión roscada
Con abrazaderas extraíbles (EF003340) No
Número de circuitos de medida (EF003425) 1
Almacenamiento de errores posible (EF003423) No
Reinicio externo posible (EF003426) No
Número de contactos normalmente cerrados (EF008255) 0
Número de contactos normalmente abiertos (EF008256) 0
Número de contactos inversores (EF008257) 2
Rango de medición de temperatura (EF009788) 0 °C
Anchura (EF000008) 22.5 mm
Altura (EF000040) 85.6 mm
Profundidad (EF000049) 103.7 mm
