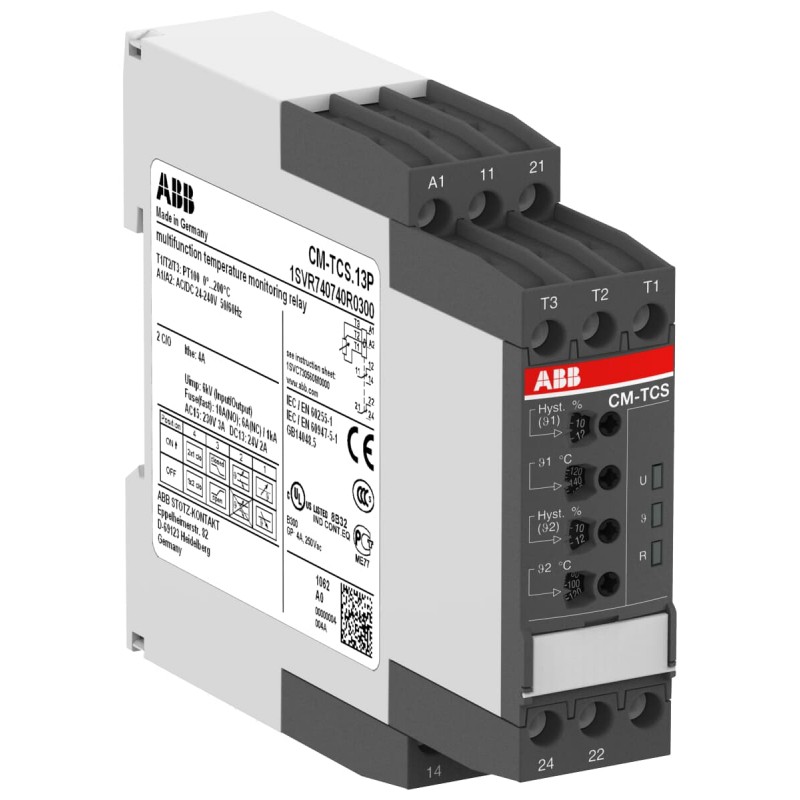

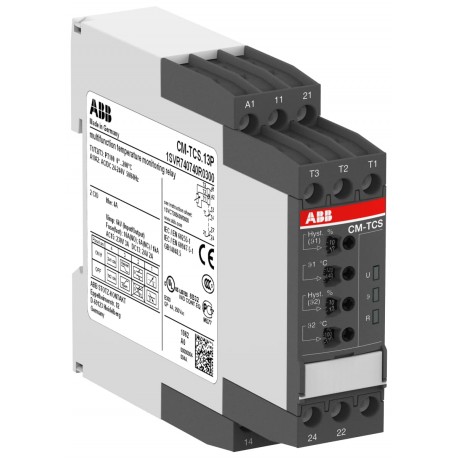

1SVR740740R0300 ABB CM-TCS.13P RELe CTL TEMP 0/200ºC 1 C/C R
1SVR740740R0300
ABB
CM-TCS.13P RELe CTL TEMP 0/200ºC 1 C/C R
CM-TCS.13P Temperature monitoring relay Temp.-range 0...+200°C, 24-240VAC/DC
Relés > Dispositivo de control de temperatura
Relés electrónicos > Monitorización
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| EAN | 4016779852791 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85364900 |
| Descargas Populares | |
| Ficha técnica, información técnica | 2CDC112199D0201 |
| Instrucciones y manuales | 1SVC730560M1001 |
| 1SVC730560M0001 | |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Datos de EPLAN | 9AAC159147_EPLAN |
| Dimensiones | |
| Ancho del product | 22.5 mm |
| Alto del producto | 85.6 mm |
| Largo del product | 103.7 mm |
| Peso del product | 0.14 kg |
| Técnica | |
| Función | Overtemperature monitoring |
| Undertemperature monitoring | |
| Over- and undertemperature monitoring | |
| Rango de medición | 0 ... 200 °C |
| Tipo de sensor | PT100 |
| Tensión nominal de alimentación de control (Us) | 24 ... 240 V AC/DC |
| Frecuencia nominal (f) | Supply Circuit 50 Hz |
| Supply Circuit 60 Hz | |
| Supply Circuit DC | |
| Salida | 2x 1 C/O or 1x 2 C/O Contact, Configurable |
| Tipo de terminal | Terminales sin tornillos |
| Corriente nominal de funcionamiento AC-12 (Ie) | (230 V) 4 A |
| Corriente nominal de funcionamiento AC-15 (Ie) | (230 V) 3 A |
| Corriente nominal de funcionamiento DC-12 (Ie) | (24 V) 4 A |
| Corriente nominal de funcionamiento DC-13 (Ie) | (24 V) 2 A |
| Capacidad mínima de conmutación | 24 V |
| 10 mA | |
| Tensión nominal soportada por impulsos (Uimp) | Measuring Circuit / Output Circuit 4 kV |
| Output Circuit 1 / Output Circuit 2 4 kV | |
| Supply Circuit / Measuring Circuit 4 kV | |
| Supply Circuit / Output Circuit 4 kV | |
| Tensión nominal de aislamiento (Ui) | Circuito de medición / Circuito de salida 300 V |
| Circuito de salida 1 / Circuito de salida 2 300 V | |
| Circuito de alimentación / Circuito de medición 300 V | |
| Circuito de alimentación / Circuito de salida 300 V | |
| Grado de protección | Housing IP50 |
| Terminals IP20 | |
| Categoría de sobretensión | III |
| Grado de contaminación | 3 |
| Dispositivos de protección contra cortocircuitos | Output Circuit NC - F Type Fuses 6 A |
| Output Circuit NO - F Type Fuses 10 A | |
| Durabilidad eléctrica | AC-12 100000 cycle |
| Durabilidad mecánica | Nr. Operations 30000000 cycle |
| Capacidad de conexión | Flexible con férula 2x 0.5 ... 1.5 mm² |
| Flexible con férula aislada 2x 0.5 ... 1.5 mm² | |
| Flexible 2x 0.5 ... 1.5 mm² | |
| Rígido 2x 0.5 ... 1.5 mm² | |
| Longitud de pelado del cable | 8 mm |
| Posición de montaje | 1 ... 6 |
| Montaje en contactores | TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715 |
| TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715 | |
| Normas | CAN/CSA C22.2 No.60947-5-1 |
| IEC/EN 60255-26 | |
| IEC/EN 60255-27 | |
| IEC/EN 61000-6-2 | |
| IEC/EN 61000-6-3 | |
| IEC/EN 63000 | |
| UL 60947-5-1 | |
| IEC/EN 60947-5-1 | |
| Técnica UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | Output Circuit 300 V AC |
| Clasificación de los contactos UL/CSA | B300 |
| Capacidad de conexión UL/CSA | Flexible 2x 18-16 AWG |
| Rígido 2x 20-16 AWG | |
| Pilot Duty UL/CSA | B300 |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -40 ... +60 °C |
| Almacenamiento -40 ... +85 °C | |
| Altitud máxima de funcionamiento permisible | Sin reducción de potencia 2000 m |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SVD981001-4501 |
| Información sobre RoHS | 1SVD981001-4401 |
| Estado de RoHS | No se necesita declaración |
| SCIP | d5df017f-6e51-4185-92b8-89ddb1907dcc Germany |
| SCIP simplificado | a5a51735-7123-4378-8cd0-3e4073b0332f Germany |
| 550b5162-3311-4fc4-bcf1-2a6c5eb1c8c7 Finland | |
| c27a9de5-d741-486e-ba62-7e5ca5b78b6b Italy | |
| 7833662f-2159-4127-a673-6e178a6bd251 Belgium | |
| b819c38e-5f24-49d8-9d03-cc01273fc4b5 Portugal | |
| 4cbc1ab3-e154-407f-b636-58c7fa4d8a41 Poland | |
| 87c26113-ac8e-4f2f-a1ab-fccf73ade749 Norway | |
| 767f3152-1375-4157-a4a2-80f548d99a60 France | |
| 99466163-2090-4dd8-b8cc-d89943f4fb08 Poland | |
| d2437447-9a69-4dd5-bfd3-91aa75c63cf0 Sweden | |
| 1874cff6-5d94-455d-bd63-2c5aaccd5090 Bulgaria | |
| 5c8060ca-a0af-4c41-b3f1-4ba5ddb0c15b Sweden | |
| 31be927e-0f98-4f08-b93b-8d099afcc825 Germany | |
| 69330605-4608-462f-a16e-332f26695bc1 Hungary | |
| 05c82a0e-65dc-4576-85fd-6071cdc7e016 Estonia | |
| 7a16d1c6-9389-4358-8d2d-d84ec3e6a28e Greece | |
| 508840ec-1a57-4d4b-989d-30c5061790fc Netherlands | |
| 6da696b6-cb93-4459-ad90-80ede5eebc58 Czech Republic | |
| aa7d43a6-79ae-490d-b477-ccc39cc32e08 Poland | |
| 68bbf672-a28d-47dd-9545-41b2677b0623 Germany | |
| fab95608-1202-4ce1-825a-449ed0a1dc73 Croatia | |
| 508014ec-bf3a-4ee3-a5f8-0bf19fa08f9f Denmark | |
| 2cf0d147-fb28-4617-98fb-36e38fbd9071 Germany | |
| 46364b1e-bc9e-4480-b8b8-775f919bdef0 France | |
| 13ba4c78-4671-458e-af34-7703f9ba5a91 Spain | |
| c55b86a6-e7b1-4f14-8da9-b26458a03c47 Hungary | |
| 32a8f00e-b9b2-4b70-aeb4-2547340cc2ee Belgium | |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006536 |
| ABB EcoSolutions | |
| Declaración Ambiental de Producto - EPD | 1SAC200438H0001 |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado CCC | CCC_2018010303056014 |
| Certificado CQC | CQC2007010303243843 |
| Certificado cULus | cULus60947-5-1_20170922-E140448 |
| Declaración de conformidad - CCC | 2020980303000196 |
| Declaración de conformidad - CE | 1SVD981015-00 |
| Declaración de conformidad - UKCA | 1SVD981015-10 |
| Certificado DNV GL | DNV_GL_TAA000021M |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 97 mm |
| Embalaje Nivel 1 Largo | 30 mm |
| Embalaje Nivel 1 Alto | 109 mm |
| Embalaje Nivel 1 Peso | 0.165 kg |
| Embalaje Nivel 1 EAN | 4016779852791 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | B |
| ETIM 7 | EC001446 - Temperature monitoring relay |
| ETIM 8 | EC001446 - Temperature monitoring relay |
| ETIM 9 | EC001446 - Temperature monitoring relay |
| Clase electrónica | V11.0 : 27371810 |
| UNSPSC | 39122331 |
| Número E (Finlandia) | 2712325 |
| Número E (Noruega) | 4188198 |
| Número E (Suecia) | 3860671 |
| Característica | Valor |
|---|---|
| Ejecución de la conexión eléctrica (EF003961) | Conexión de abrazadera con resorte |
| Con abrazaderas extraíbles (EF003340) | No |
| Número de circuitos de medida (EF003425) | 1 |
| Almacenamiento de errores posible (EF003423) | No |
| Reinicio externo posible (EF003426) | No |
| Número de contactos normalmente cerrados (EF008255) | 0 |
| Número de contactos normalmente abiertos (EF008256) | 0 |
| Número de contactos inversores (EF008257) | 2 |
| Rango de medición de temperatura (EF009788) | 0 °C |
| Anchura (EF000008) | 22.5 mm |
| Altura (EF000040) | 85.6 mm |
| Profundidad (EF000049) | 103.7 mm |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF ABB Time Relays CT-C CT-S CT-D 2024 EN.pdf | 47 Mbytes |
|
| CM-TCS.13P RELÉ CTL TEMP 0/200ºC 1 C/C R - ABB - CM-TCS.13P - 1SVR740740R0300 | 91 Kbytes |
|
| CM-TCS.13P 1SVR740740R0300 ABB CM-TCS.13P RELÉ CTL TEMP 0/200ºC 1 C/C R | 66 Kbytes |
|
