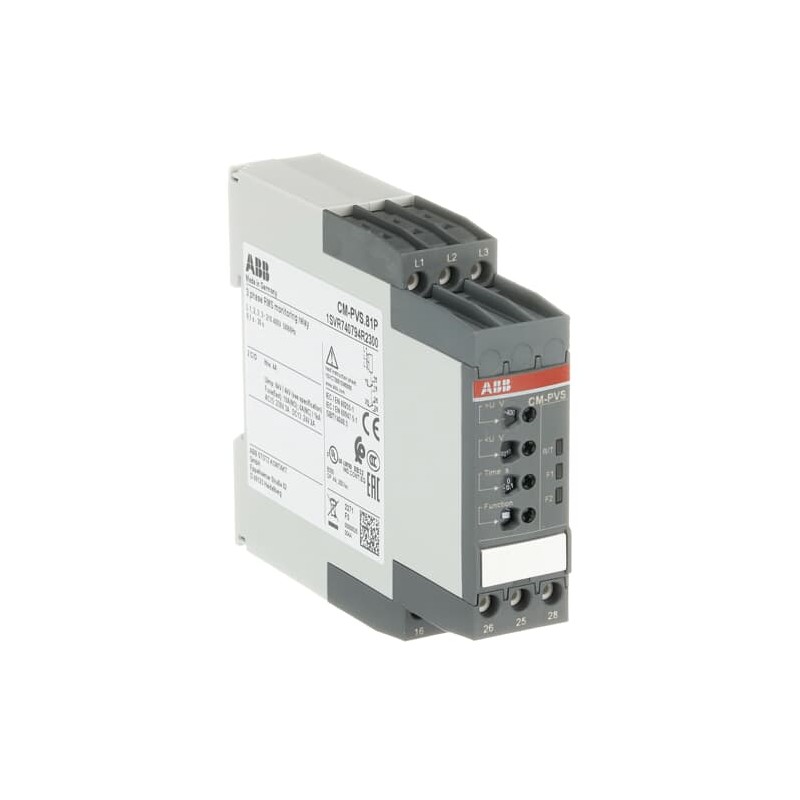

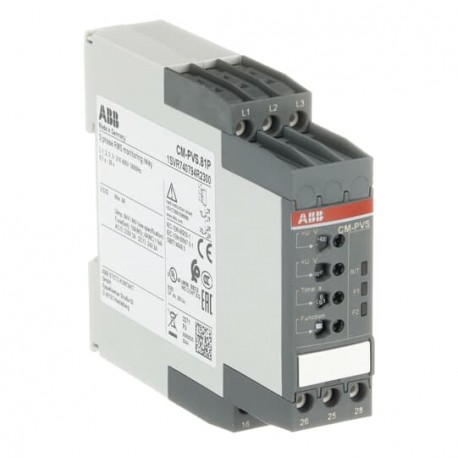

1SVR740794R2300 ABB CM-PVS.81P RELe CTRL TRIFaSICO 2 C/C RES
1SVR740794R2300
ABB
CM-PVS.81P RELe CTRL TRIFaSICO 2 C/C RES
CM-PVS.81P Three-phase monitoring relay 2c/o, 0,0,1-30s, L1-L2-L3=3x200-400VAC
Relés > Dispositivo de control de fase
Relés electrónicos > Monitorización
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| EAN | 4016779876490 |
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85364900 |
| Descargas Populares | |
| Ficha técnica, información técnica | 2CDC112202D0201 |
| Instrucciones y manuales | 1SVC730730M1000 |
| 1SVC730730M0000 | |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Datos de EPLAN | 9AAC132603_EPLAN |
| Dimensiones | |
| Ancho del product | 22.5 mm |
| Alto del producto | 85.6 mm |
| Largo del product | 103.7 mm |
| Peso del product | 0.128 kg |
| Técnica | |
| Función | Phase failure detection |
| Phase sequence monitoring | |
| Over- and undervoltage monitoring | |
| Rango de medición | (L-L) 200 ... 400 V AC |
| Rango de tiempo | Tripping Delay (ON or OFF) 0 second [unit of time] |
| Tensión nominal de alimentación de control (Us) | (L-L) 200 ... 400 V AC |
| Frecuencia nominal (f) | Supply Circuit 50/60 Hz |
| Salida | 2 c/o (SPDT) contacts |
| Tipo de terminal | Terminales sin tornillos |
| Corriente nominal de funcionamiento AC-12 (Ie) | (230 V) 4 A |
| Corriente nominal de funcionamiento AC-15 (Ie) | (230 V) 3 A |
| Corriente nominal de funcionamiento DC-12 (Ie) | (24 V) 4 A |
| Corriente nominal de funcionamiento DC-13 (Ie) | (24 V) 2 A |
| Capacidad mínima de conmutación | 24 V |
| 10 mA | |
| Tensión nominal soportada por impulsos (Uimp) | Input Circuit 6 kV |
| Output Circuit 4 kV | |
| Tensión nominal de aislamiento (Ui) | Circuito de entrada / Circuito de salida 600 V |
| Circuito de salida 1 / Circuito de salida 2 300 V | |
| Grado de protección | Housing IP50 |
| Terminals IP20 | |
| Categoría de sobretensión | III |
| Grado de contaminación | 3 |
| Dispositivos de protección contra cortocircuitos | Output Circuit NC - F Type Fuses 6 A |
| Output Circuit NO - F Type Fuses 10 A | |
| Durabilidad eléctrica | AC-12 100000 cycle |
| Durabilidad mecánica | Nr. Operations 30000000 cycle |
| Capacidad de conexión | Flexible con férula 2x 0.5 ... 1.5 mm² |
| Flexible con férula aislada 2x 0.5 ... 1.5 mm² | |
| Flexible 2x 0.5 ... 1.5 mm² | |
| Rígido 2x 0.5 ... 1.5 mm² | |
| Longitud de pelado del cable | 8 mm |
| Posición de montaje | 1 ... 6 |
| Montaje en contactores | TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715 |
| TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715 | |
| Normas | CAN/CSA C22.2 No.14 |
| IEC/EN 63000 | |
| IEC/EN 60255-27 | |
| IEC/EN 61000-6-2 | |
| IEC/EN 61000-6-3 | |
| UL 508 | |
| Técnica UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | Output Circuit 300 V AC |
| Clasificación de los contactos UL/CSA | B300 |
| Capacidad de conexión UL/CSA | Flexible 2x 18-16 AWG |
| Rígido 2x 20-16 AWG | |
| Pilot Duty UL/CSA | B300 |
| Inflamabilidad según UL94 | V-0 |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -25 ... +60 °C |
| Almacenamiento -40 ... +85 °C | |
| Altitud máxima de funcionamiento permisible | Sin reducción de potencia 2000 m |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SVD981001-4501 |
| Información sobre RoHS | 1SVD981001-4401 |
| Estado de RoHS | No se necesita declaración |
| SCIP | a513a9d5-1f93-49b3-9fcd-71c510abb94f Germany |
| SCIP simplificado | df670018-61e5-4183-a3de-4ea5a5decc84 Czech Republic |
| 7743ec17-fe28-4318-ae9a-bef52730628d Germany | |
| cc5f5c9b-80db-425d-b590-5db2e808ce9c Germany | |
| 4e5d0ed3-040c-4f97-8b35-e9798a35e950 France | |
| e7cb5af0-629e-46dc-bc12-949d3d047434 Germany | |
| 763b7b7d-caf3-4084-ae3b-46e1f3f0759e Italy | |
| 6899c11a-5016-430f-9bf1-c4bb0a8ce629 Finland | |
| 3c6ff47f-7b58-4000-95ef-23bc69f5fbc8 Poland | |
| 4dc32959-d43b-4d7d-9f20-43351228d5ce Norway | |
| 6d0cfbe9-c4c2-4524-8145-52a1189d23a4 Belgium | |
| de9556cc-aa5b-4f86-974a-5799805c3c50 Denmark | |
| a4169849-70b8-4de3-8a46-b7890fba221f Spain | |
| 6a55a21b-cd0d-41df-a024-ce8c6c08c14d Hungary | |
| 615da9cb-451f-4390-8445-30e3109228c7 Belgium | |
| f06bdaf0-4693-43e8-9136-c1492d5b2ecb Sweden | |
| 1a4162de-a14f-4c51-99fe-3d9a6924a41c Sweden | |
| 20c0fa5d-29e9-498a-a2a5-17c8b064acf3 Germany | |
| 05f66539-c562-4901-b9c5-9ef875bf544b France | |
| 701fc858-9a3d-46f4-be67-bf0051b31b4b Poland | |
| f7571115-aa20-48cf-bc63-f63c1f65b317 Poland | |
| 861c9b80-73d2-429e-9ab2-6c343d5ab1ab Estonia | |
| 36b56e54-fa21-44cd-95b5-fff79997c8e7 Croatia | |
| b65e90bc-6967-4a41-a789-0b27f0eaa3ea Hungary | |
| 8498d0d8-6b2a-45cf-9db9-5d6666c1b80e Netherlands | |
| 7021a396-54c9-459d-bf90-1c9ff93c2cd2 Bulgaria | |
| 4d65755d-fc85-461c-b3e2-6346e82c233f Portugal | |
| 5767b088-ecfe-4521-9fd4-072f4d029274 Greece | |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006536 |
| ABB EcoSolutions | |
| Declaración Ambiental de Producto - EPD | 1SAC200438H0001 |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado CQC | CQC2009010303326655 |
| Certificado cULus | cULus508_20120829-E140448 |
| Declaración de conformidad - CCC | 2020980303000197 |
| Declaración de conformidad - CE | 1SVD981014-00 |
| Declaración de conformidad - UKCA | 1SVD981014-10 |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 piece |
| Embalaje Nivel 1 Ancho | 97 mm |
| Embalaje Nivel 1 Largo | 30 mm |
| Embalaje Nivel 1 Alto | 109 mm |
| Embalaje Nivel 1 Peso | 0.153 kg |
| Embalaje Nivel 1 EAN | 4016779876490 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | B |
| ETIM 7 | EC001441 - Phase monitoring relay |
| ETIM 8 | EC001441 - Phase monitoring relay |
| ETIM 9 | EC001441 - Phase monitoring relay |
| Clase electrónica | V11.0 : 27371803 |
| UNSPSC | 39122332 |
| Número E (Finlandia) | 2712295 |
| Número E (Noruega) | 4188158 |
| Número E (Suecia) | 3860604 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF ABB Time Relays CT-C CT-S CT-D 2024 EN.pdf | 47 Mbytes |
|
| CM-PVS.81P RELÉ CTRL TRIFÁSICO 2 C/C RES - ABB - CM-PVS.81P - 1SVR740794R2300 | 93 Kbytes |
|
| CM-PVS.81P 1SVR740794R2300 ABB CM-PVS.81P RELÉ CTRL TRIFÁSICO 2 C/C RES | 58 Kbytes |
|
