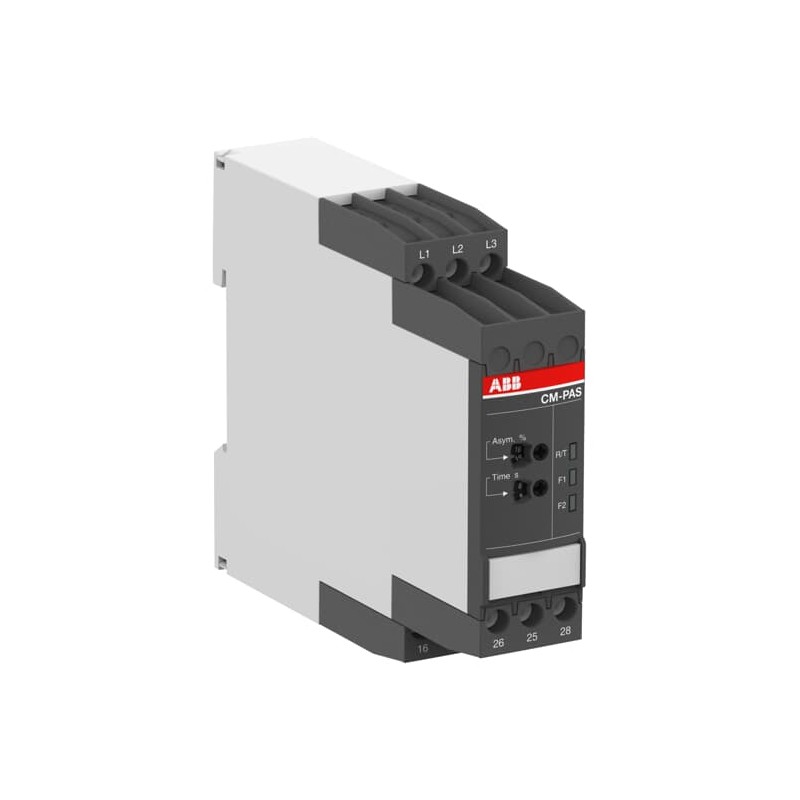

1SVR740774R3300 ABB CM-PAS.41P RELe CTRL TRIFaSICO 2 C/C RES
1SVR740774R3300
ABB
CM-PAS.41P RELe CTRL TRIFaSICO 2 C/C RES
CM-PAS.41P Three-phase monitoring relay 2c/o, 0,0.1-30s, L1-L2-L3=3x300-500VAC
Relés > Dispositivo de control de fase
Relés electrónicos > Monitorización
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| EAN | 4016779851985 |
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85364900 |
| Descargas Populares | |
| Ficha técnica, información técnica | 2CDC112180D0201 |
| Instrucciones y manuales | 1SVC730730M1000 |
| 1SVC730730M0000 | |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Datos de EPLAN | 9AAC132606_EPLAN |
| Dimensiones | |
| Ancho del product | 22.5 mm |
| Alto del producto | 85.6 mm |
| Largo del product | 103.7 mm |
| Peso del product | 0.123 kg |
| Técnica | |
| Función | Phase failure detection |
| Phase sequence monitoring | |
| Phase unbalance detection | |
| Rango de medición | (L-L) 300 ... 500 V AC |
| Rango de tiempo | Tripping Delay (ON) 0 second [unit of time] |
| Tensión nominal de alimentación de control (Us) | (L-L) 300 ... 500 V AC |
| Frecuencia nominal (f) | Supply Circuit 50/60 Hz |
| Salida | 2 c/o (SPDT) contacts |
| Tipo de terminal | Terminales sin tornillos |
| Corriente nominal de funcionamiento AC-12 (Ie) | (230 V) 4 A |
| Corriente nominal de funcionamiento AC-15 (Ie) | (230 V) 3 A |
| Corriente nominal de funcionamiento DC-12 (Ie) | (24 V) 4 A |
| Corriente nominal de funcionamiento DC-13 (Ie) | (24 V) 2 A |
| Capacidad mínima de conmutación | 24 V |
| 10 mA | |
| Tensión nominal soportada por impulsos (Uimp) | Input Circuit 6 kV |
| Output Circuit 4 kV | |
| Tensión nominal de aislamiento (Ui) | Circuito de entrada / Circuito de salida 600 V |
| Circuito de salida 1 / Circuito de salida 2 300 V | |
| Grado de protección | Housing IP50 |
| Terminals IP20 | |
| Categoría de sobretensión | III |
| Grado de contaminación | 3 |
| Dispositivos de protección contra cortocircuitos | Output Circuit NC - F Type Fuses 6 A |
| Output Circuit NO - F Type Fuses 10 A | |
| Durabilidad eléctrica | AC-12 100000 cycle |
| Durabilidad mecánica | Nr. Operations 30000000 cycle |
| Capacidad de conexión | Flexible con férula 2x 0.5 ... 1.5 mm² |
| Flexible con férula aislada 2x 0.5 ... 1.5 mm² | |
| Flexible 2x 0.5 ... 1.5 mm² | |
| Rígido 2x 0.5 ... 1.5 mm² | |
| Longitud de pelado del cable | 8 mm |
| Posición de montaje | 1 ... 6 |
| Montaje en contactores | TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715 |
| TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715 | |
| Normas | CAN/CSA C22.2 No.14 |
| IEC/EN 63000 | |
| IEC/EN 60255-27 | |
| IEC/EN 61000-6-2 | |
| IEC/EN 61000-6-3 | |
| UL 508 | |
| Técnica UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | Output Circuit 300 V AC |
| Clasificación de los contactos UL/CSA | B300 |
| Capacidad de conexión UL/CSA | Flexible 2x 18-16 AWG |
| Rígido 2x 20-16 AWG | |
| Pilot Duty UL/CSA | B300 |
| Inflamabilidad según UL94 | V-0 |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -25 ... +60 °C |
| Almacenamiento -40 ... +85 °C | |
| Altitud máxima de funcionamiento permisible | Sin reducción de potencia 2000 m |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SVD981001-4501 |
| Información sobre RoHS | 1SVD981001-4401 |
| Estado de RoHS | No se necesita declaración |
| SCIP | d68cf18d-94d2-4ed7-a8f8-707bc6af4f5f Germany |
| SCIP simplificado | bf2c77d6-30e8-4660-b241-75964fd43de5 Estonia |
| d2acd383-7828-445d-9004-67c851b9fedd Bulgaria | |
| 69992115-6d42-422c-abc9-446eb11d4f07 Portugal | |
| 3fb1686b-2ec4-4964-bb5b-e22d8f7d68e6 Norway | |
| ae1b50c1-ccca-4ed0-961a-7a7b008de19e Finland | |
| 558879d4-44c1-487e-92c4-2fb1f4636190 Denmark | |
| 62a94a0f-9410-4f55-a220-11217b760a17 Poland | |
| c94ba3f7-f8b8-4d48-a58a-0c59859088e7 Germany | |
| 188e3d4b-1ffd-4d28-811e-892ec7847548 Belgium | |
| 8de947c2-41bb-4e90-b5b2-62efef36eba5 Italy | |
| d59a524d-212e-415b-9f17-e8b248b2f18c Croatia | |
| f4bcfb97-68f2-43a8-96a2-df1695b17a87 Germany | |
| 2c1cae50-6935-4802-9e03-54192fd62242 Hungary | |
| 561c2669-0aa2-42d8-9a9a-23d89dd82d59 France | |
| c3379eff-20e3-498d-b178-e481e224af85 Belgium | |
| 215f17bb-ec70-465a-9f34-255c676bffd1 France | |
| a7f8ed6c-8ac1-4132-8dd3-89f5fee0f1e7 Sweden | |
| 07f265d0-f695-446e-b237-18726ebed94e Germany | |
| d9e8f297-3975-409d-870e-883bf6ff743f Poland | |
| 1b52f45e-82e3-4df4-a0ab-089130cdaa22 Sweden | |
| f22dbf34-f234-4b63-8dab-31e0c4c5aac3 Spain | |
| f02aeaad-c232-4323-a217-9fe282a2fe11 Greece | |
| 0d1b6e62-bc85-4cb0-8f22-13b35914b297 Netherlands | |
| a59e3bb5-ce56-4736-8841-ba8e571f8a72 Hungary | |
| b298f9bb-bdd9-4618-a353-6b2469840945 Germany | |
| 8a850877-c836-46cb-a9a2-38f4dbd9bd74 Czech Republic | |
| 9b8a6e99-86fd-484e-8897-c63f5dc4d7f1 Poland | |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006536 |
| ABB EcoSolutions | |
| Declaración Ambiental de Producto - EPD | 1SAC200438H0001 |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado CQC | CQC2009010303326655 |
| Certificado cULus | cULus508_20120829-E140448 |
| Declaración de conformidad - CCC | 2020980303000197 |
| Declaración de conformidad - CE | 1SVD981014-00 |
| Declaración de conformidad - UKCA | 1SVD981014-10 |
| Certificado DNV GL | DNV_GL_TAA000017D |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 piece |
| Embalaje Nivel 1 Ancho | 97 mm |
| Embalaje Nivel 1 Largo | 30 mm |
| Embalaje Nivel 1 Alto | 109 mm |
| Embalaje Nivel 1 Peso | 0.148 kg |
| Embalaje Nivel 1 EAN | 4016779851985 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | B |
| ETIM 7 | EC001441 - Phase monitoring relay |
| ETIM 8 | EC001441 - Phase monitoring relay |
| ETIM 9 | EC001441 - Phase monitoring relay |
| Clase electrónica | V11.0 : 27371803 |
| UNSPSC | 39122332 |
| Número E (Finlandia) | 2712283 |
| Número E (Noruega) | 4188162 |
| Número E (Suecia) | 3860599 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF ABB Time Relays CT-C CT-S CT-D 2024 EN.pdf | 47 Mbytes |
|
| CM-PAS.41P RELÉ CTRL TRIFÁSICO 2 C/C RES - ABB - CM-PAS.41P - 1SVR740774R3300 | 92 Kbytes |
|
| CM-PAS.41P 1SVR740774R3300 ABB CM-PAS.41P RELÉ CTRL TRIFÁSICO 2 C/C RES | 58 Kbytes |
|
