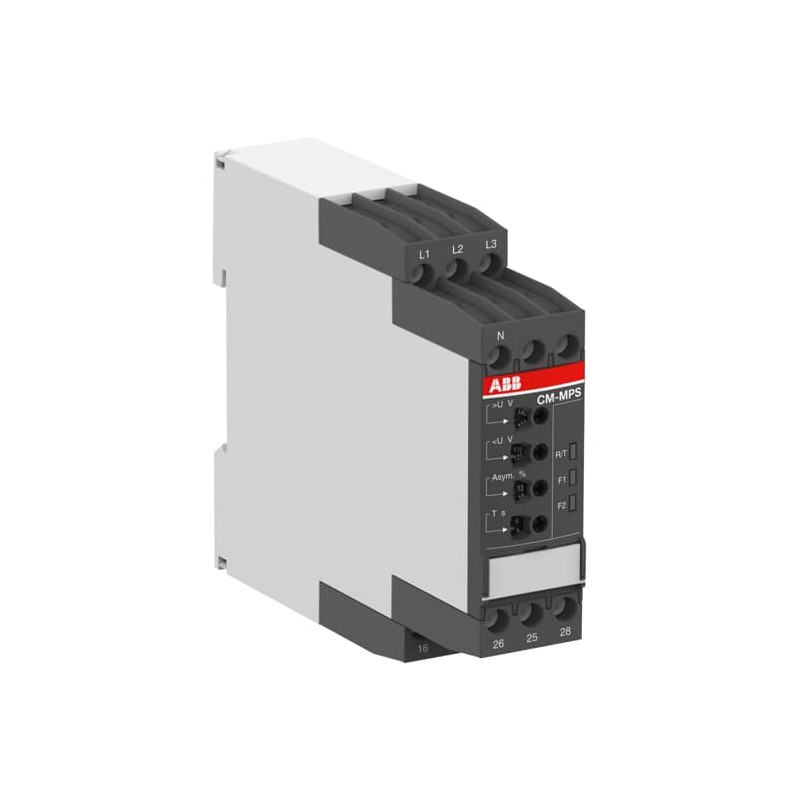

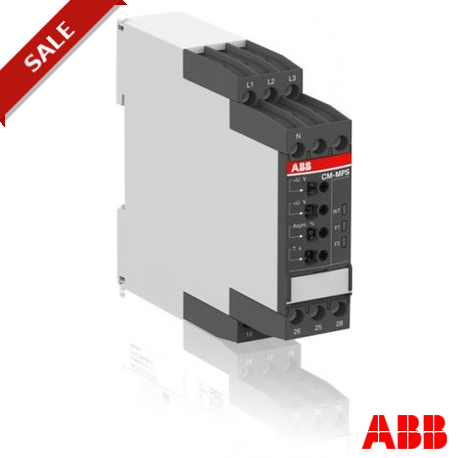

1SVR740885R3300 ABB CM-MPS.21P RELe CTRL TRIFaSICO 2 C/C RES
1SVR740885R3300
ABB
CM-MPS.21P RELe CTRL TRIFaSICO 2 C/C RES
CM-MPS.21P Three-phase monitoring relay 2c/o, 0,0.1-30s, L1-L2-L3-N=3x180-280VAC
Relés > Dispositivo de control de fase
Relés electrónicos > Monitorización
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| EAN | 4016779852074 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85364900 |
| Descargas Populares | |
| Ficha técnica, información técnica | 2CDC112206D0201 |
| Instrucciones y manuales | 1SVC730730M1000 |
| 1SVC730730M0000 | |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Datos de EPLAN | 9AAC132608_EPLAN |
| Dimensiones | |
| Ancho del product | 22.5 mm |
| Alto del producto | 85.6 mm |
| Largo del product | 103.7 mm |
| Peso del product | 0.135 kg |
| Técnica | |
| Función | Over- and undervoltage monitoring |
| Phase failure detection | |
| Phase unbalance detection | |
| Phase sequence monitoring | |
| Interrupted neutral monitoring | |
| Rango de medición | (L-N) 180 ... 280 V AC |
| Rango de tiempo | Tripping Delay (ON or OFF) 0 second [unit of time] |
| Tensión nominal de alimentación de control (Us) | (L-N) 180 ... 280 V AC |
| Frecuencia nominal (f) | Supply Circuit 50/60 Hz |
| Salida | 2 C/O Contacts |
| Tipo de terminal | Terminales sin tornillos |
| Corriente nominal de funcionamiento AC-12 (Ie) | (230 V) 4 A |
| Corriente nominal de funcionamiento AC-15 (Ie) | (230 V) 3 A |
| Corriente nominal de funcionamiento DC-12 (Ie) | (24 V) 4 A |
| Corriente nominal de funcionamiento DC-13 (Ie) | (24 V) 2 A |
| Capacidad mínima de conmutación | 24 V |
| 10 mA | |
| Tensión nominal soportada por impulsos (Uimp) | Input Circuit 6 kV |
| Output Circuit 4 kV | |
| Tensión nominal de aislamiento (Ui) | Circuito de entrada / Circuito de salida 600 V |
| Circuito de salida 1 / Circuito de salida 2 300 V | |
| Grado de protección | Housing IP50 |
| Terminals IP20 | |
| Categoría de sobretensión | III |
| Grado de contaminación | 3 |
| Dispositivos de protección contra cortocircuitos | Output Circuit NC - F Type Fuses 6 A |
| Output Circuit NO - F Type Fuses 10 A | |
| Durabilidad eléctrica | AC-12 100000 cycle |
| Durabilidad mecánica | Nr. Operations 30000000 cycle |
| Capacidad de conexión | Flexible con férula 2x 0.5 ... 1.5 mm² |
| Flexible con férula aislada 2x 0.5 ... 1.5 mm² | |
| Flexible 2x 0.5 ... 1.5 mm² | |
| Rígido 2x 0.5 ... 1.5 mm² | |
| Longitud de pelado del cable | 8 mm |
| Posición de montaje | 1 ... 6 |
| Montaje en contactores | TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715 |
| TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715 | |
| Normas | CAN/CSA C22.2 No.14 |
| IEC/EN 63000 | |
| IEC/EN 60255-27 | |
| IEC/EN 61000-6-2 | |
| IEC/EN 61000-6-3 | |
| UL 508 | |
| Técnica UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | Output Circuit 300 V AC |
| Clasificación de los contactos UL/CSA | B300 |
| Capacidad de conexión UL/CSA | Flexible 2x 18-16 AWG |
| Rígido 2x 20-16 AWG | |
| Pilot Duty UL/CSA | B300 |
| Inflamabilidad según UL94 | V-0 |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -25 ... +60 °C |
| Almacenamiento -40 ... +85 °C | |
| Altitud máxima de funcionamiento permisible | Sin reducción de potencia 2000 m |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SVD981001-4501 |
| Información sobre RoHS | 1SVD981001-4401 |
| Estado de RoHS | No se necesita declaración |
| SCIP | fe6c4ca4-9ad7-40fa-9012-9a5e2f72553f Germany |
| SCIP simplificado | b1c9514b-991a-4e78-86f0-5628153c4baf France |
| 026923f8-8085-4a33-98d2-2db80d729162 Germany | |
| b55d4e03-617e-4a45-9c48-410aa707a1aa Spain | |
| 7c9c9129-966d-4965-af94-9bd15059e900 Belgium | |
| 09c86f47-2b42-4e89-8762-557eab94df56 Belgium | |
| 3ff2be6c-7f6e-47e6-90d0-588a616972e2 Hungary | |
| ef432444-9244-4930-9f32-10989a4929e0 Bulgaria | |
| 3e64c2fe-729c-48ab-9378-87c9f88f42e4 Hungary | |
| 1de2fe7b-34a4-4230-8360-8d485e679a64 Portugal | |
| 2b4d960b-9275-435a-918d-3ac30b2f6638 Greece | |
| 1acb88cc-b5a7-43ec-b7a8-365b1c932e7f Poland | |
| 75078851-f6b8-472a-b4d2-5c8efa80a1aa Germany | |
| e0cc2a10-8131-404b-bd64-b5bee44b1315 Denmark | |
| 66ab1d50-02ba-4296-bcc3-1c0644de8317 Germany | |
| bd9f44bd-275d-4c54-a3c4-d3cf4e949fba Czech Republic | |
| df483829-91a4-4b4b-a889-f6292eb991bd Italy | |
| a493ca17-7472-470d-92ac-cea9336ca18c Germany | |
| b499cad9-2d8b-4d58-8c45-e0b7678c3e32 Norway | |
| 04011974-5494-4bd0-abdf-feb258ef7850 Sweden | |
| d0ddfbf1-93ff-4f05-a62a-cf3047df7e7e Poland | |
| fdf27983-46a8-4bcc-afee-68e60c273cab Netherlands | |
| ddaa9861-50e9-4cd3-9db5-e7cf0235972f Estonia | |
| c7f42cbe-5734-4d04-86be-4280ffd7ef1c Sweden | |
| e15541ad-cb09-485b-bab5-ffce44006e03 France | |
| 24a9dea3-8bd4-44be-a33a-6edbc68958b1 Croatia | |
| dd4931e1-c31c-43cd-bc03-02cd190b1e8a Finland | |
| b61b0274-e112-4515-8249-20c1ff34400b Poland | |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006536 |
| ABB EcoSolutions | |
| Declaración Ambiental de Producto - EPD | 1SAC200438H0001 |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado CB | CB_DK-27947-UL |
| Certificado CQC | CQC2009010303326655 |
| Certificado cULus | cULus508_20120829-E140448 |
| Declaración de conformidad - CCC | 2020980303000197 |
| Declaración de conformidad - CE | 1SVD981014-00 |
| Declaración de conformidad - UKCA | 1SVD981014-10 |
| Certificado DNV GL | DNV_GL_TAA000017D |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 97 mm |
| Embalaje Nivel 1 Largo | 30 mm |
| Embalaje Nivel 1 Alto | 109 mm |
| Embalaje Nivel 1 Peso | 0.16 kg |
| Embalaje Nivel 1 EAN | 4016779852074 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | B |
| ETIM 7 | EC001441 - Phase monitoring relay |
| ETIM 8 | EC001441 - Phase monitoring relay |
| ETIM 9 | EC001441 - Phase monitoring relay |
| Clase electrónica | V11.0 : 27371803 |
| UNSPSC | 39122332 |
| Número E (Finlandia) | 2712271 |
| Número E (Noruega) | 4188133 |
| Número E (Suecia) | 3860609 |
