Ver más grande

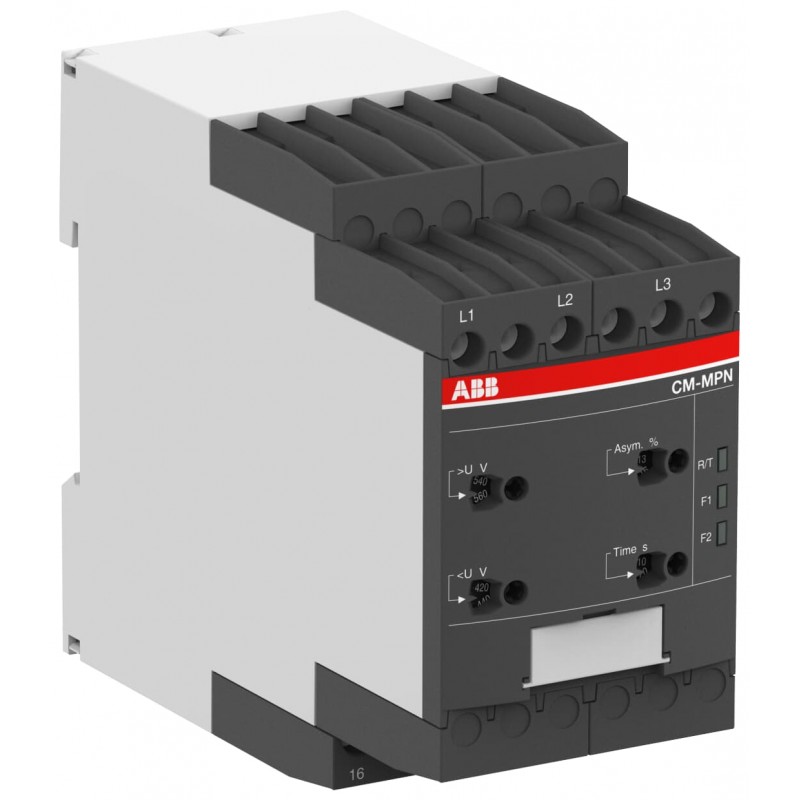

1SVR750489R8300 ABB CM-MPN.72S Relé CTRL TRIFaSICO 2 C/C TOR
1SVR750489R8300
ABB
CM-MPN.72S Relé CTRL TRIFaSICO 2 C/C TOR
CM-MPN.72S Three-phase monitoring relay 2c/o, 0,0.1-30s, L1-L2-L3=3x530-820VAC
Relés > Dispositivo de control de fase
Relés electrónicos > Monitorización
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| EAN | 4016779851930 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85364900 |
| Descargas Populares | |
| Ficha técnica, información técnica | 2CDC112177D0201 |
| Instrucciones y manuales | 1SVC730730M1000 |
| 1SVC730730M0000 | |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Datos de EPLAN | 9AAC132608_EPLAN |
| Dimensiones | |
| Ancho del product | 45 mm |
| Alto del producto | 85.6 mm |
| Largo del product | 104.8 mm |
| Peso del product | 0.224 kg |
| Técnica | |
| Función | Automatic phase sequence correction |
| Over- and undervoltage monitoring | |
| Phase failure detection | |
| Phase unbalance detection | |
| Phase sequence monitoring | |
| Rango de medición | (L-L) 530 ... 820 V AC |
| Rango de tiempo | Tripping Delay (ON or OFF) 0 second [unit of time] |
| Tensión nominal de alimentación de control (Us) | (L-L) 530 ... 820 V AC |
| Frecuencia nominal (f) | Supply Circuit 50/60 Hz |
| Salida | 2x 1 C/O or 1x 2 C/O Contact, Configurable |
| Tipo de terminal | Terminales de tornillo |
| Corriente nominal de funcionamiento AC-12 (Ie) | (230 V) 4 A |
| Corriente nominal de funcionamiento AC-15 (Ie) | (230 V) 3 A |
| Corriente nominal de funcionamiento DC-12 (Ie) | (24 V) 4 A |
| Corriente nominal de funcionamiento DC-13 (Ie) | (24 V) 2 A |
| Capacidad mínima de conmutación | 24 V |
| 10 mA | |
| Tensión nominal soportada por impulsos (Uimp) | Input Circuit 8 kV |
| Output Circuit 4 kV | |
| Tensión nominal de aislamiento (Ui) | Circuito de entrada / Circuito de salida 1000 V |
| Circuito de salida 1 / Circuito de salida 2 300 V | |
| Grado de protección | Housing IP50 |
| Terminals IP20 | |
| Categoría de sobretensión | III |
| Grado de contaminación | 3 |
| Dispositivos de protección contra cortocircuitos | Output Circuit NC - F Type Fuses 6 A |
| Output Circuit NO - F Type Fuses 10 A | |
| Durabilidad eléctrica | AC-12 100000 cycle |
| Durabilidad mecánica | Nr. Operations 30000000 cycle |
| Capacidad de conexión | Flexible con férula 1x 0.5 ... 2.5 mm² |
| Flexible con férula 2x 0.5 ... 1.5 mm² | |
| Flexible con férula aislada 1x 0.5 ... 2.5 mm² | |
| Flexible con férula aislada 2x 0.5 ... 1.5 mm² | |
| Flexible 1x 0.5 ... 2.5 mm² | |
| Flexible 2x 0.5 ... 1.5 mm² | |
| Rígido 1x 0.5 ... 4 mm² | |
| Rígido 2x 0.5 ... 2.5 mm² | |
| Par de apriete | 0.6 ... 0.8 N·m |
| Longitud de pelado del cable | 8 mm |
| Destornillador recomendado | 4.5 |
| 0.8 x 4 | |
| Pozidriv 1 | |
| Posición de montaje | 1 ... 6 |
| Montaje en contactores | TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715 |
| TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715 | |
| Normas | IEC/EN 63000 |
| IEC/EN 60255-27 | |
| IEC/EN 61000-6-2 | |
| IEC/EN 61000-6-3 | |
| Técnica UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | Output Circuit 300 V AC |
| Clasificación de los contactos UL/CSA | B300 |
| Capacidad de conexión UL/CSA | Flexible 1x 18-14 AWG |
| Flexible 2x 18-16 AWG | |
| Rígido 2x 20-14 AWG | |
| Rígido 1x 20-12 AWG | |
| Par de apriete UL/CSA | 7.08 in·lb |
| Pilot Duty UL/CSA | B300 |
| Inflamabilidad según UL94 | V-0 |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -25 ... +60 °C |
| Almacenamiento -40 ... +85 °C | |
| Altitud máxima de funcionamiento permisible | Sin reducción de potencia 2000 m |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SVD981001-4501 |
| Información sobre RoHS | 1SVD981001-4401 |
| Estado de RoHS | No se necesita declaración |
| SCIP | 07fa3297-e52f-4f12-a7ad-a388114fb57d Germany |
| SCIP simplificado | a763026b-e033-4b0c-aef5-70a7c09c3ee4 Poland |
| 2a7d288b-0f74-4f87-a812-a763e1719ade Belgium | |
| a5252ea7-c6b0-41c2-88ed-e9a34667981e Germany | |
| fe60c231-f9a1-47a0-8c4d-2ff561925765 Norway | |
| a2fc798b-92ac-4fd3-bb4f-54260e189e8f Bulgaria | |
| 30708991-37dc-4973-8c54-2846397056b8 Portugal | |
| 3304057f-75d5-49bb-ba76-aad5e81c6a1a Poland | |
| 0958bc5e-28a5-4da2-b2e0-4c390cec691b France | |
| 12e50133-6b92-4203-a4ef-891256966fa4 France | |
| a04b71fc-14a3-4ba2-9b45-5de2ae185589 Germany | |
| e7fad89a-bfa0-4f1b-b8fb-42ea1a92ce09 Sweden | |
| 70bdc2ae-a37a-46b2-bd71-c614e971233c Sweden | |
| fdd2385f-50d0-4945-92d4-d68305a5031d Netherlands | |
| fd2387e5-1c27-4a16-9675-a90e0a96b7d8 Hungary | |
| 804c1d77-e840-4807-ac73-9824ab6c1a45 Greece | |
| 9b89ffae-bb87-4767-b69c-bcfb4067a814 Poland | |
| a7e43dd1-f1dd-4073-8bba-e27fae4f8617 Spain | |
| d28d08a8-e0aa-439e-b315-e1099a67de21 Hungary | |
| c2d50f5d-7ab2-4f6e-9271-523fc3ce6d75 Belgium | |
| 486a37ed-235a-4b4c-b2e1-9a8a7d564786 Germany | |
| a7e5d50f-f776-4d89-8e1b-1e2ef1e8ce74 Czech Republic | |
| 9398c502-6ebe-444b-bcc2-b8ec38f9cf05 Italy | |
| b6356fed-734f-4e9e-91bf-52d2e52ada18 Croatia | |
| 03948e54-d7c3-440d-bf5b-7e962545d9a5 Estonia | |
| 6207c5e7-d25b-4725-844c-a48667ab4429 Germany | |
| cc43dc40-c527-4359-a8ae-78bd88f7d202 Denmark | |
| c2948013-bcd6-47a7-ad9d-c84c218d8920 Finland | |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006536 |
| ABB EcoSolutions | |
| ABB EcoSolutions | Sí |
| Declaración Ambiental de Producto - EPD | 1SAC200438H0001 |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado CB | CB_DK-27946-UL |
| Certificado CQC | CQC2009010303326655 |
| Declaración de conformidad - CCC | 2020980303000197 |
| Declaración de conformidad - CE | 1SVD981014-00 |
| Declaración de conformidad - UKCA | 1SVD981014-10 |
| Certificado DNV GL | DNV_GL_TAA000017D |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 97 mm |
| Embalaje Nivel 1 Largo | 52.5 mm |
| Embalaje Nivel 1 Alto | 109 mm |
| Embalaje Nivel 1 Peso | 0.249 kg |
| Embalaje Nivel 1 EAN | 4016779851930 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | B |
| ETIM 7 | EC001441 - Phase monitoring relay |
| ETIM 8 | EC001441 - Phase monitoring relay |
| ETIM 9 | EC001441 - Phase monitoring relay |
| Clase electrónica | V11.0 : 27371803 |
| UNSPSC | 39122332 |
| Número E (Finlandia) | 2712268 |
| Número E (Noruega) | 4188146 |
| Número E (Suecia) | 3860594 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF ABB Time Relays CT-C CT-S CT-D 2024 EN.pdf | 47 Mbytes |
|
| CM-MPN.72 Relé de control Trifásico - ABB - CM-MPN.72S - 1SVR750489R8300 | 95 Kbytes |
|
| CM-MPN.72S 1SVR750489R8300 ABB CM-MPN.72 Relé de control Trifásico | 62 Kbytes |
|
