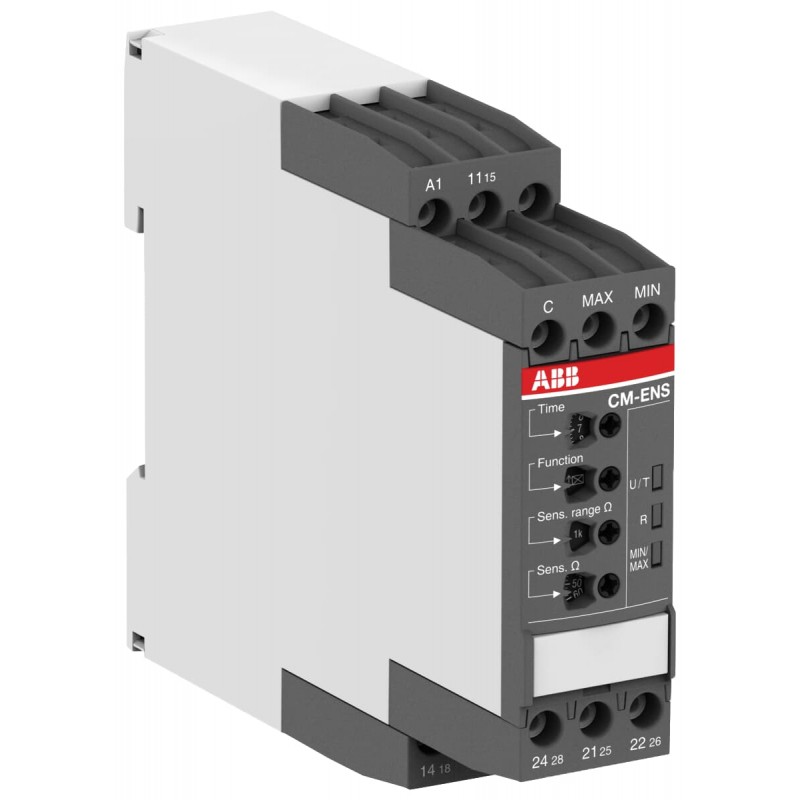

1SVR740850R0300 ABB CM-ENS.31P RELE CONTROL NIVEL LIQ.
1SVR740850R0300
ABB
CM-ENS.31P RELE CONTROL NIVEL LIQ.
CM-ENS.31P Liquid level monitoring relay 2c/o, sensitivity 0.1-1000kOhm
Relés > Dispositivo de control de nivel / llenado
Relés electrónicos > Monitorización
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| EAN | 4013614502859 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85364900 |
| Descargas Populares | |
| Ficha técnica, información técnica | 2CDC112230D0201 |
| Instrucciones y manuales | 1SVC730680M1001 |
| 1SVC730680M0001 | |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Datos de EPLAN | 9AAC132575_EPLAN |
| Dimensiones | |
| Ancho del product | 22.5 mm |
| Alto del producto | 85.6 mm |
| Largo del product | 103.7 mm |
| Peso del product | 0.134 kg |
| Técnica | |
| Función | Filling or draining monitoring |
| Número de electrodos | 3 |
| Rango de medición | 0 |
| 1 ... 1000 kΩ | |
| Rango de tiempo | Tripping Delay (ON or OFF) 0 second [unit of time] |
| Tensión nominal de alimentación de control (Us) | 24 ... 240 V AC/DC |
| Frecuencia nominal (f) | Supply Circuit 50/60 Hz |
| Salida | 2 C/O Contacts |
| Tipo de terminal | Terminales sin tornillos |
| Corriente nominal de funcionamiento AC-12 (Ie) | (230 V) 4 A |
| Corriente nominal de funcionamiento AC-15 (Ie) | (230 V) 3 A |
| Corriente nominal de funcionamiento DC-12 (Ie) | (24 V) 4 A |
| Corriente nominal de funcionamiento DC-13 (Ie) | (24 V) 2 A |
| Capacidad mínima de conmutación | 12 V |
| 10 mA | |
| Tensión nominal soportada por impulsos (Uimp) | Measuring Circuit / Output Circuit 4 kV |
| Output Circuit 1 / Output Circuit 2 4 kV | |
| Supply Circuit / Measuring Circuit 4 kV | |
| Supply Circuit / Output Circuit 4 kV | |
| Tensión nominal de aislamiento (Ui) | Circuito de medición / Circuito de salida 300 V |
| Circuito de salida 1 / Circuito de salida 2 300 V | |
| Circuito de alimentación / Circuito de medición 300 V | |
| Circuito de alimentación / Circuito de salida 300 V | |
| Grado de protección | Housing IP50 |
| Terminals IP20 | |
| Categoría de sobretensión | III |
| Grado de contaminación | 3 |
| Dispositivos de protección contra cortocircuitos | Output Circuit NC - F Type Fuses 6 A |
| Output Circuit NO - F Type Fuses 10 A | |
| Durabilidad eléctrica | AC-12 100000 cycle |
| Durabilidad mecánica | Nr. Operations 1000000 cycle |
| Capacidad de conexión | Flexible con férula 2x 0.5 ... 1.5 mm² |
| Flexible con férula aislada 2x 0.5 ... 1.5 mm² | |
| Flexible 2x 0.5 ... 1.5 mm² | |
| Rígido 2x 0.5 ... 1.5 mm² | |
| Par de apriete | Control Circuit 0.9 N·m |
| Main Circuit 1 N·m | |
| Longitud de pelado del cable | 8 mm |
| Circuito Principal 10 mm | |
| Posición de montaje | 1 ... 5 |
| 1 ... 6 | |
| Montaje en contactores | TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715 |
| TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715 | |
| Normas | CAN/CSA C22.2 No.14 |
| IEC/EN 63000 | |
| IEC/EN 60255-27 | |
| IEC/EN 61000-6-2 | |
| IEC/EN 61000-6-3 | |
| UL 508 | |
| Técnica UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | Output Circuit 300 V AC |
| Clasificación de los contactos UL/CSA | B300 |
| Capacidad de conexión UL/CSA | Flexible 2x 18-16 AWG |
| Rígido 2x 20-16 AWG | |
| Pilot Duty UL/CSA | B300 |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -25 ... +60 °C |
| Almacenamiento -40 ... +85 °C | |
| Altitud máxima de funcionamiento permisible | Sin reducción de potencia 2000 m |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SVD981001-4501 |
| Información sobre RoHS | 1SVD981001-4401 |
| Estado de RoHS | No se necesita declaración |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006536 |
| ABB EcoSolutions | |
| Declaración Ambiental de Producto - EPD | 1SAC200438H0001 |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado CQC | CQC2015010303819793 |
| Certificado cULus | cULus508_20150627-E140448 |
| Declaración de conformidad - CCC | 2020980303000198 |
| Declaración de conformidad - CE | 1SVD981005-00 |
| Declaración de conformidad - UKCA | 1SVD981005-10 |
| Certificado DNV GL | DNV_GL_TAA00000RW |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 97 mm |
| Embalaje Nivel 1 Largo | 30 mm |
| Embalaje Nivel 1 Alto | 109 mm |
| Embalaje Nivel 1 Peso | 0.159 kg |
| Embalaje Nivel 1 EAN | 4013614502859 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | B |
| ETIM 7 | EC001447 - (Fill) level monitoring relay |
| ETIM 8 | EC001447 - (Fill) level monitoring relay |
| ETIM 9 | EC001447 - (Fill) level monitoring relay |
| Clase electrónica | V11.0 : 27371813 |
| UNSPSC | 39122331 |
| Número E (Finlandia) | 2712573 |
| Número E (Noruega) | 4189440 |
| Característica | Valor |
|---|---|
| Ejecución de la conexión eléctrica (EF003961) | Conexión de abrazadera con resorte |
| Con abrazaderas extraíbles (EF003340) | No |
| Número de entradas de electrodos (EF003427) | 3 |
| Tiempo mín. de retardo de extracción ajustable (EF008195) | 0 s |
| Tiempo máx. de retardo de atracción admisible (EF008194) | 30 s |
| Tiempo mínimo de retardo de desconexión ajustable (EF008192) | 0 s |
| Tiempo máximo de retardo de desconexión permitido (EF008191) | 0 s |
| Sensibilidad de respuesta ajustable (EF003429) | Sí |
| Principio de medición física (EF008238) | Conductor |
| En cascada (EF000507) | Sí |
| Anchura (EF000008) | 22.5 mm |
| Altura (EF000040) | 85.6 mm |
| Profundidad (EF000049) | 103.7 mm |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF ABB Time Relays CT-C CT-S CT-D 2024 EN.pdf | 47 Mbytes |
|
| CM-ENS.31P RELE CONTROL NIVEL LIQ. - ABB - CM-ENS.31P - 1SVR740850R0300 | 91 Kbytes |
|
| CM-ENS.31P 1SVR740850R0300 ABB CM-ENS.31P RELE CONTROL NIVEL LIQ. | 60 Kbytes |
|
