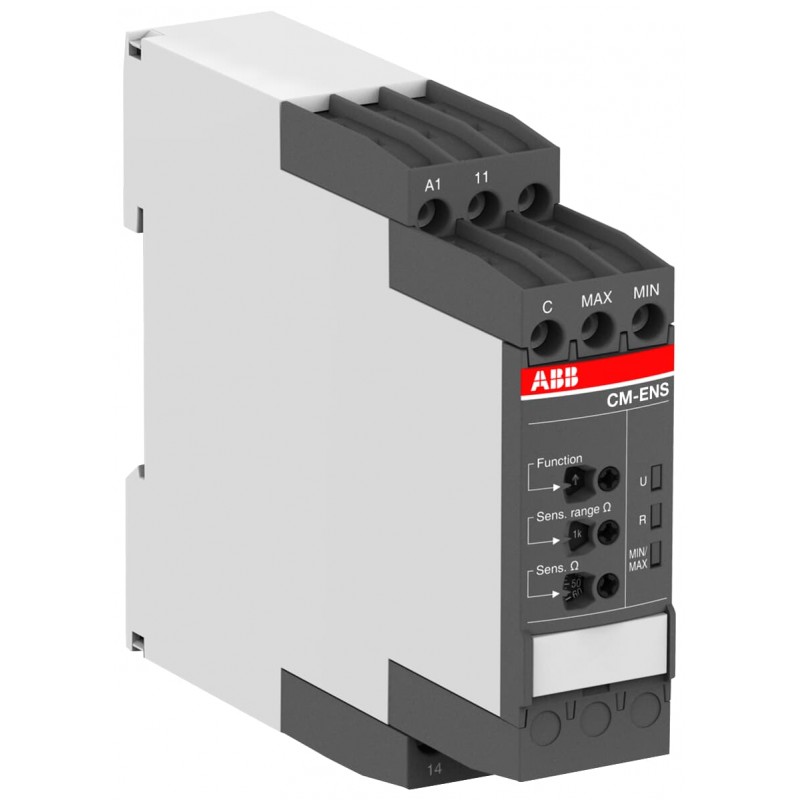

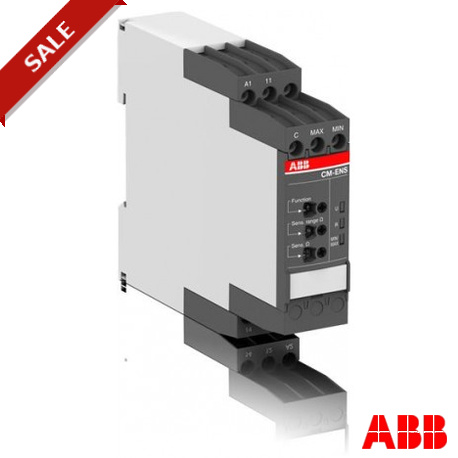

1SVR730850R2200 ABB CM-ENS.23S RELE CONTROL NIVEL LIQ.
1SVR730850R2200
ABB
CM-ENS.23S RELE CONTROL NIVEL LIQ.
CM-ENS.23S Liquid level monitoring relay 1c/o, sensitivity 0.1-1000kOhm
Relés > Dispositivo de control de nivel / llenado
Relés electrónicos > Monitorización
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| EAN | 4013614502897 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85364900 |
| Descargas Populares | |
| Ficha técnica, información técnica | 2CDC112229D0201 |
| Instrucciones y manuales | 1SVC730680M1001 |
| 1SVC730680M0001 | |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Datos de EPLAN | 9AAC132575_EPLAN |
| Dimensiones | |
| Ancho del product | 22.5 mm |
| Alto del producto | 85.6 mm |
| Largo del product | 103.7 mm |
| Peso del product | 0.154 kg |
| Técnica | |
| Función | Filling or draining monitoring |
| Número de electrodos | 3 |
| Rango de medición | 0 |
| 1 ... 1000 kΩ | |
| Tensión nominal de alimentación de control (Us) | 110 ... 130 V AC |
| 220 ... 240 V AC | |
| Frecuencia nominal (f) | Supply Circuit 50/60 Hz |
| Salida | 1 C/O (SPDT) Contact |
| Tipo de terminal | Terminales de tornillo |
| Corriente nominal de funcionamiento AC-12 (Ie) | (230 V) 4 A |
| Corriente nominal de funcionamiento AC-15 (Ie) | (230 V) 3 A |
| Corriente nominal de funcionamiento DC-12 (Ie) | (24 V) 4 A |
| Corriente nominal de funcionamiento DC-13 (Ie) | (24 V) 2 A |
| Capacidad mínima de conmutación | 12 V |
| 10 mA | |
| Tensión nominal soportada por impulsos (Uimp) | Measuring Circuit / Output Circuit 4 kV |
| Output Circuit 1 / Output Circuit 2 4 kV | |
| Supply Circuit / Measuring Circuit 4 kV | |
| Supply Circuit / Output Circuit 4 kV | |
| Tensión nominal de aislamiento (Ui) | Circuito de medición / Circuito de salida 300 V |
| Circuito de salida 1 / Circuito de salida 2 300 V | |
| Circuito de alimentación / Circuito de medición 300 V | |
| Circuito de alimentación / Circuito de salida 300 V | |
| Grado de protección | Housing IP50 |
| Terminals IP20 | |
| Categoría de sobretensión | III |
| Grado de contaminación | 3 |
| Dispositivos de protección contra cortocircuitos | Output Circuit NC - F Type Fuses 6 A |
| Output Circuit NO - F Type Fuses 10 A | |
| Durabilidad eléctrica | AC-12 100000 cycle |
| Durabilidad mecánica | Nr. Operations 1000000 cycle |
| Capacidad de conexión | Flexible con férula 1x 0.5 ... 2.5 mm² |
| Flexible con férula 2x 0.5 ... 1.5 mm² | |
| Flexible con férula aislada 1x 0.5 ... 2.5 mm² | |
| Flexible con férula aislada 2x 0.5 ... 1.5 mm² | |
| Flexible 1x 0.5 ... 2.5 mm² | |
| Flexible 2x 0.5 ... 1.5 mm² | |
| Rígido 1x 0.5 ... 4 mm² | |
| Rígido 2x 0.5 ... 2.5 mm² | |
| Par de apriete | 0.6 ... 0.8 N·m |
| Control Circuit 0.9 N·m | |
| Main Circuit 1 N·m | |
| Longitud de pelado del cable | 8 mm |
| Circuito Principal 10 mm | |
| Destornillador recomendado | 0.8 x 4 |
| 4.5 | |
| Pozidriv 1 | |
| Posición de montaje | 1 ... 5 |
| 1 ... 6 | |
| Montaje en contactores | TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715 |
| TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715 | |
| Normas | CAN/CSA C22.2 No.14 |
| IEC/EN 63000 | |
| IEC/EN 60255-27 | |
| IEC/EN 61000-6-2 | |
| IEC/EN 61000-6-3 | |
| UL 508 | |
| Técnica UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | Output Circuit 300 V AC |
| Clasificación de los contactos UL/CSA | B300 |
| Capacidad de conexión UL/CSA | Flexible 1x 18-14 AWG |
| Flexible 2x 18-16 AWG | |
| Rígido 1x 20-12 AWG | |
| Rígido 2x 20-14 AWG | |
| Par de apriete UL/CSA | 7.08 in·lb |
| Pilot Duty UL/CSA | B300 |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -25 ... +60 °C |
| Almacenamiento -40 ... +85 °C | |
| Altitud máxima de funcionamiento permisible | Sin reducción de potencia 2000 m |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SVD981001-4501 |
| Información sobre RoHS | 1SVD981001-4401 |
| Estado de RoHS | No se necesita declaración |
| SCIP | a02af647-a634-4433-a0d2-5db5f105a229 Germany |
| SCIP simplificado | 820f4393-360c-4766-bd04-7d334fa889c7 Estonia |
| ccf2fd05-9bec-4e30-ab2e-1296dc91fc78 Sweden | |
| f0fea5e9-3030-45c6-aaa8-7a64df1872d8 Poland | |
| 41d3ad15-a19b-4d95-8d0a-3a28fa8a51d3 Greece | |
| bd03a70d-0819-43da-a9b5-13dcb1368815 Netherlands | |
| 6f2594f8-1a38-4d90-827a-77d4ce2cd586 Sweden | |
| 54935558-12fc-4f3e-ad91-10379582d962 France | |
| b31a02bc-264c-4f88-8d9e-57fff6af1269 Norway | |
| f4b3745c-37da-4cd7-981a-906a59083eca Croatia | |
| aa0c0e5a-10e6-46f9-a6e9-8a1d5fd3bb6a Spain | |
| 1de84df5-9fc0-4c30-9ccd-711909ae0882 Portugal | |
| c7524b58-dfb0-4c8d-8d94-15ee19e302b3 Hungary | |
| 9452fd5f-9ccf-4cd6-a26f-9b0b000d63b8 Belgium | |
| 3eaf3016-4393-480e-8a87-6212081070c5 Italy | |
| f85bd40c-c3a2-4045-9747-4aed91621ae5 Germany | |
| dc460f81-5b96-4edb-9763-7e7e4e69361a Germany | |
| 83af4f6f-460a-4f8c-9e0c-9bb6a4742e32 Czech Republic | |
| 09475ef6-bd8a-438d-99bc-d9d0b9144c01 Poland | |
| 1467fc13-7ac0-4702-a861-fee8d37ba02f Denmark | |
| 475f6b4e-e0f0-4e58-972e-66240cf72049 Hungary | |
| 8aa9a114-3b6d-4e95-8b2a-7d2980ed4e42 Bulgaria | |
| 9ebd46d1-7b85-49f2-9066-12160f2fc3d1 France | |
| c21c3cb5-05ef-476d-8348-86fd17f7bb95 Germany | |
| fd0ddc47-2fb5-4ffb-b047-b74ff21f3960 Germany | |
| fe6b355c-27b2-46cf-95b7-6971e37c70cf Poland | |
| d76da423-3288-45b2-b2b0-3f75be118675 Belgium | |
| 28b74c3e-eb36-4da3-b498-98d850e88a4c Finland | |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006536 |
| ABB EcoSolutions | |
| ABB EcoSolutions | Sí |
| Declaración Ambiental de Producto - EPD | 1SAC200438H0001 |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado CQC | CQC2015010303819793 |
| Certificado cULus | cULus508_20150627-E140448 |
| Declaración de conformidad - CCC | 2020980303000198 |
| Declaración de conformidad - CE | 1SVD981005-00 |
| Declaración de conformidad - UKCA | 1SVD981005-10 |
| Certificado DNV GL | DNV_GL_TAA00000RW |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 97 mm |
| Embalaje Nivel 1 Largo | 30 mm |
| Embalaje Nivel 1 Alto | 109 mm |
| Embalaje Nivel 1 Peso | 0.179 kg |
| Embalaje Nivel 1 EAN | 4013614502897 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | B |
| ETIM 7 | EC001447 - (Fill) level monitoring relay |
| ETIM 8 | EC001447 - (Fill) level monitoring relay |
| ETIM 9 | EC001447 - (Fill) level monitoring relay |
| Clase electrónica | V11.0 : 27371813 |
| UNSPSC | 39122331 |
| Número E (Finlandia) | 2712570 |
| Número E (Noruega) | 4189437 |
| Característica | Valor |
|---|---|
| Ejecución de la conexión eléctrica (EF003961) | Conexión roscada |
| Con abrazaderas extraíbles (EF003340) | No |
| Número de entradas de electrodos (EF003427) | 3 |
| Tiempo mín. de retardo de extracción ajustable (EF008195) | 0 s |
| Tiempo máx. de retardo de atracción admisible (EF008194) | 0 s |
| Tiempo mínimo de retardo de desconexión ajustable (EF008192) | 0 s |
| Tiempo máximo de retardo de desconexión permitido (EF008191) | 0 s |
| Sensibilidad de respuesta ajustable (EF003429) | Sí |
| Principio de medición física (EF008238) | Conductor |
| En cascada (EF000507) | Sí |
| Anchura (EF000008) | 22.5 mm |
| Altura (EF000040) | 85.6 mm |
| Profundidad (EF000049) | 103.7 mm |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF ABB Time Relays CT-C CT-S CT-D 2024 EN.pdf | 47 Mbytes |
|
| CM-ENS.23S RELE CONTROL NIVEL LIQ. - ABB - CM-ENS.23S - 1SVR730850R2200 | 91 Kbytes |
|
| CM-ENS.23S 1SVR730850R2200 ABB CM-ENS.23S RELE CONTROL NIVEL LIQ. | 59 Kbytes |
|
