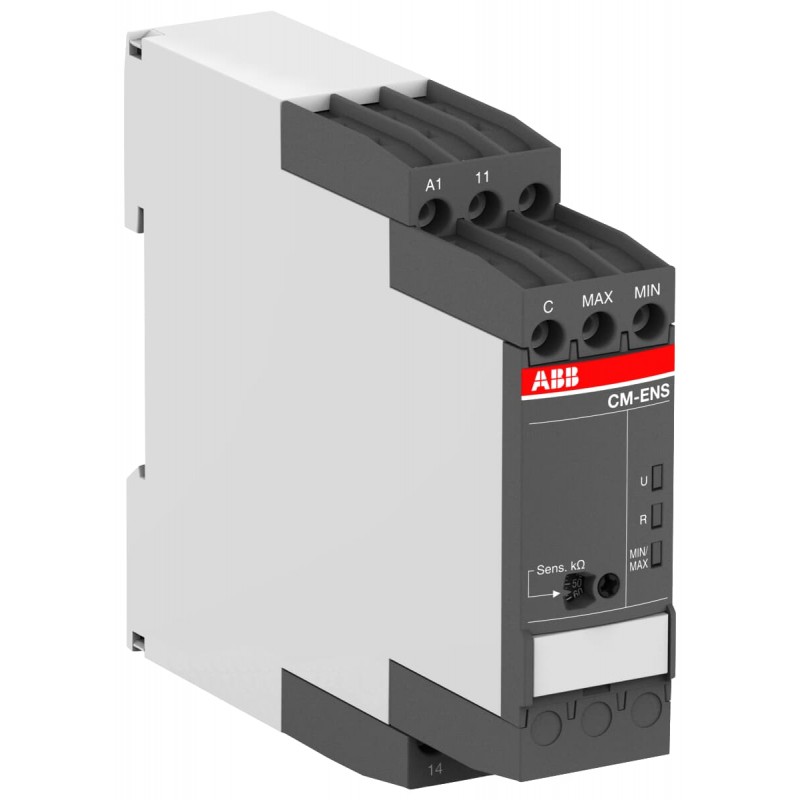

1SVR740850R0100 ABB CM-ENS.11P RELE CONTROL NIVEL LIQ.
1SVR740850R0100
ABB
CM-ENS.11P RELE CONTROL NIVEL LIQ.
CM-ENS.11P Liquid level monitoring relay 1c/o, sensitivity 5-100kOhm
Relés > Dispositivo de control de nivel / llenado
Relés electrónicos > Monitorización
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| EAN | 4013614502873 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85364900 |
| Descargas Populares | |
| Ficha técnica, información técnica | 2CDC112228D0201 |
| Instrucciones y manuales | 1SVC730680M1001 |
| 1SVC730680M0001 | |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Datos de EPLAN | 9AAC132575_EPLAN |
| Dimensiones | |
| Ancho del product | 22.5 mm |
| Alto del producto | 85.6 mm |
| Largo del product | 103.7 mm |
| Peso del product | 0.117 kg |
| Técnica | |
| Función | Filling or draining monitoring |
| Número de electrodos | 3 |
| Rango de medición | 5 ... 100 kΩ |
| Tensión nominal de alimentación de control (Us) | 24 ... 240 V AC/DC |
| Frecuencia nominal (f) | Supply Circuit 50/60 Hz |
| Salida | 1 C/O (SPDT) Contact |
| Tipo de terminal | Terminales sin tornillos |
| Corriente nominal de funcionamiento AC-12 (Ie) | (230 V) 4 A |
| Corriente nominal de funcionamiento AC-15 (Ie) | (230 V) 3 A |
| Corriente nominal de funcionamiento DC-12 (Ie) | (24 V) 4 A |
| Corriente nominal de funcionamiento DC-13 (Ie) | (24 V) 2 A |
| Capacidad mínima de conmutación | 12 V |
| 10 mA | |
| Tensión nominal soportada por impulsos (Uimp) | Measuring Circuit / Output Circuit 4 kV |
| Output Circuit 1 / Output Circuit 2 4 kV | |
| Supply Circuit / Measuring Circuit 4 kV | |
| Supply Circuit / Output Circuit 4 kV | |
| Tensión nominal de aislamiento (Ui) | Circuito de medición / Circuito de salida 300 V |
| Circuito de salida 1 / Circuito de salida 2 300 V | |
| Circuito de alimentación / Circuito de medición 300 V | |
| Circuito de alimentación / Circuito de salida 300 V | |
| Grado de protección | Housing IP50 |
| Terminals IP20 | |
| Categoría de sobretensión | III |
| Grado de contaminación | 3 |
| Dispositivos de protección contra cortocircuitos | Output Circuit NC - F Type Fuses 6 A |
| Output Circuit NO - F Type Fuses 10 A | |
| Durabilidad eléctrica | AC-12 100000 cycle |
| Durabilidad mecánica | Nr. Operations 1000000 cycle |
| Capacidad de conexión | Flexible con férula 2x 0.5 ... 1.5 mm² |
| Flexible con férula aislada 2x 0.5 ... 1.5 mm² | |
| Flexible 2x 0.5 ... 1.5 mm² | |
| Rígido 2x 0.5 ... 1.5 mm² | |
| Par de apriete | Control Circuit 0.9 N·m |
| Main Circuit 1 N·m | |
| Longitud de pelado del cable | 8 mm |
| Circuito Principal 10 mm | |
| Posición de montaje | 1 ... 5 |
| 1 ... 6 | |
| Montaje en contactores | TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715 |
| TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715 | |
| Normas | CAN/CSA C22.2 No.14 |
| IEC/EN 63000 | |
| IEC/EN 60255-27 | |
| IEC/EN 61000-6-2 | |
| IEC/EN 61000-6-3 | |
| UL 508 | |
| Técnica UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | Output Circuit 300 V AC |
| Clasificación de los contactos UL/CSA | B300 |
| Capacidad de conexión UL/CSA | Flexible 2x 18-16 AWG |
| Rígido 2x 20-16 AWG | |
| Pilot Duty UL/CSA | B300 |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -25 ... +60 °C |
| Almacenamiento -40 ... +85 °C | |
| Altitud máxima de funcionamiento permisible | Sin reducción de potencia 2000 m |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SVD981001-4501 |
| Información sobre RoHS | 1SVD981001-4401 |
| Estado de RoHS | No se necesita declaración |
| SCIP | 969cc11a-4524-4501-b124-181efbdc0ff3 Germany |
| SCIP simplificado | 9bbfc6db-9111-4656-abc4-af5fc8fafd13 Spain |
| c37bbcb6-3d13-4f6a-af5c-a52bcce1497f Hungary | |
| 069775b9-16ed-4d17-99ad-814aaaacf17c Belgium | |
| 62778e98-1e54-4d4c-95e1-a9e419adc8be Bulgaria | |
| b347f30f-b3f8-4a1d-b00e-507a98282214 Germany | |
| 866a195d-6fde-40ec-8f53-812e884a39d6 Sweden | |
| eb6bcfdd-467c-4886-9f3a-59eb50acd551 Sweden | |
| d9b4fb8d-91ac-4f52-b364-8242376d032d France | |
| ff6ba5cf-99f8-496b-ae8f-f952edceb530 France | |
| 243c0274-723a-4459-a259-aa463b5947e1 Hungary | |
| a28116b6-a11c-4aa8-86ba-8762d5cb9989 Portugal | |
| 8ae7b455-195e-43df-9e2d-e01c70c22194 Greece | |
| bed11f41-80c3-4e4d-ac47-eb8f39db35d1 Poland | |
| 2619b5bd-f7cb-40e9-98e8-e5cfb0c2635d Estonia | |
| 9014d02b-8586-484f-88a6-495062c12b47 Croatia | |
| d467fd50-0ad5-4b09-989c-d3815d53e3ac Denmark | |
| 90ba2b28-1d4e-49d7-9ae1-8ac4fa50f20e Czech Republic | |
| 930e6b2c-f995-4434-af12-cf1a78f627bd Germany | |
| 45c1e6eb-c657-456b-9ead-7a94a7e055b2 Netherlands | |
| daef2564-383c-4c5c-a2e7-9d6615367fba Germany | |
| ddd511ad-8233-4cc0-acd3-2179461d4c12 Norway | |
| c295932a-bf58-4f51-b84a-3ed919ad087c Poland | |
| 43e9c697-413e-425d-8c2d-727fa022850b Italy | |
| 41a9cd9d-88ec-407d-a6ba-df9655547845 Germany | |
| da2e71d8-f9a1-45e6-abe6-2b7ab8054671 Finland | |
| 43874562-82a4-4959-bff7-a7db2412422b Belgium | |
| 19e5c4d1-76a1-455a-98fc-1cd6e372693a Poland | |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006536 |
| ABB EcoSolutions | |
| Declaración Ambiental de Producto - EPD | 1SAC200438H0001 |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado CQC | CQC2015010303819793 |
| Certificado cULus | cULus508_20150627-E140448 |
| Declaración de conformidad - CCC | 2020980303000198 |
| Declaración de conformidad - CE | 1SVD981005-00 |
| Declaración de conformidad - UKCA | 1SVD981005-10 |
| Certificado DNV GL | DNV_GL_TAA00000RW |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 97 mm |
| Embalaje Nivel 1 Largo | 30 mm |
| Embalaje Nivel 1 Alto | 109 mm |
| Embalaje Nivel 1 Peso | 0.142 kg |
| Embalaje Nivel 1 EAN | 4013614502873 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | B |
| ETIM 7 | EC001447 - (Fill) level monitoring relay |
| ETIM 8 | EC001447 - (Fill) level monitoring relay |
| ETIM 9 | EC001447 - (Fill) level monitoring relay |
| Clase electrónica | V11.0 : 27371813 |
| UNSPSC | 39122331 |
| Número E (Finlandia) | 2712571 |
| Número E (Noruega) | 4189438 |
| Característica | Valor |
|---|---|
| Ejecución de la conexión eléctrica (EF003961) | Conexión de abrazadera con resorte |
| Con abrazaderas extraíbles (EF003340) | No |
| Número de entradas de electrodos (EF003427) | 3 |
| Tiempo mín. de retardo de extracción ajustable (EF008195) | 0 s |
| Tiempo máx. de retardo de atracción admisible (EF008194) | 0 s |
| Tiempo mínimo de retardo de desconexión ajustable (EF008192) | 0 s |
| Tiempo máximo de retardo de desconexión permitido (EF008191) | 0 s |
| Sensibilidad de respuesta ajustable (EF003429) | Sí |
| Principio de medición física (EF008238) | Conductor |
| En cascada (EF000507) | Sí |
| Anchura (EF000008) | 22.5 mm |
| Altura (EF000040) | 85.6 mm |
| Profundidad (EF000049) | 103.7 mm |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF ABB Time Relays CT-C CT-S CT-D 2024 EN.pdf | 47 Mbytes |
|
| CM-ENS.11P RELE CONTROL NIVEL LIQ. - ABB - CM-ENS.11P - 1SVR740850R0100 | 90 Kbytes |
|
| CM-ENS.11P 1SVR740850R0100 ABB CM-ENS.11P RELE CONTROL NIVEL LIQ. | 58 Kbytes |
|
