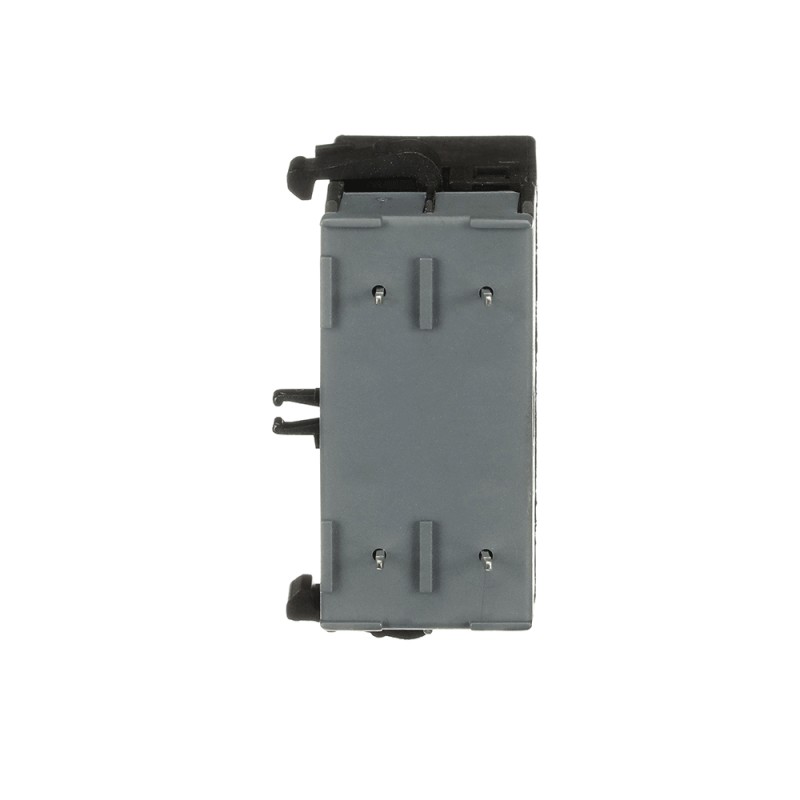

GJL1201319R0004 ABB CA6-11NP Contacto AUX. LAT. 1NA+1NC
GJL1201319R0004
ABB
CA6-11NP Contacto AUX. LAT. 1NA+1NC
CA6-11N-P Auxiliary Contact 1NO/1NC soldering pin, side mounted
Componentes industriales de baja tensión > Bloque de contactos auxiliares
Contactores y relés térmicos > Minicontactores B6-B7
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
productos relacionados
▲Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85365080 |
| Descargas Populares | |
| Datos de EPLAN | 9AAC166197_EPLAN |
| Ficha técnica, información técnica | 1SBC100214C0202 |
| Instrucciones y manuales | 2CDC102047M6801 |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Dimensiones | |
| Ancho del product | 20.3 mm |
| Largo del product | 51.5 mm |
| Alto del producto | 48.5 mm |
| Peso del product | 0.025 kg |
| Diagrama de dimensiones | GJL1200445F0001 |
| Técnica | |
| Número de contactos principales NO | 0 |
| Número de contactos principales NC | 0 |
| Número de contactos auxiliares NO | 1 |
| Número de contactos auxiliares NC | 1 |
| Número de polos | 2P |
| Normas | IEC/EN 60947-1 |
| IEC/EN 60947-4-1 | |
| IEC/EN 60947-5-1 | |
| UL 60947-1 | |
| UL 60947-4-1 | |
| IEC 60335-2-40 A2L | |
| Tensión nominal de operación | Auxiliary Circuit 690 V AC |
| Auxiliary Circuit 250 V DC | |
| Frecuencia nominal (f) | Auxiliary Circuit 50 Hz |
| Auxiliary Circuit 60 Hz | |
| Auxiliary Circuit DC | |
| Corriente térmica convencional de aire libre (Ith) | Circuito auxiliar 6 A |
| Corriente nominal de funcionamiento AC-15 (Ie) | (24 V) 4 A |
| (240 V) 4 A | |
| (500 V) 2 A | |
| (380 / 400 V) 3 A | |
| Corriente nominal de funcionamiento DC-13 (Ie) | (24 V) 1.5 A |
| (110 V) 0.4 A | |
| (220 / 240 V) 0.04 A | |
| Dispositivos de protección contra cortocircuitos | gG Type Fuses 10 A |
| Tensión nominal de aislamiento (Ui) | 690 V |
| Tensión nominal soportada por impulsos (Uimp) | Auxiliary Circuit 6 kV |
| Frecuencia máxima de conmutación eléctrica | (AC-15) 600 cycles per hour |
| (DC-13) 600 cycles per hour | |
| Capacidad mínima de conmutación | 17 V |
| 5 mA | |
| Pérdida de potencia | en condiciones nominales de funcionamiento por polo 0.27 W |
| Grado de protección | IP20 |
| Tipo de terminal | Pasadores de soldadura |
| Adecuado para | B6-30-01-P |
| BC6-30-01-P | |
| B7-30-01-P | |
| BC7-30-01-P | |
| Adecuado para la clase de producto | Mini Contactors |
| Nombre del producto | Auxiliary Contact |
| Técnica UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | 600 V AC |
| Clasificación de uso general UL/CSA | (600 V AC) 5 A |
| Clasificación de los contactos UL/CSA | A600 |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -25 ... +55 °C |
| Almacenamiento -40 ... +80 °C | |
| Altitud máxima de funcionamiento permisible | 2000 m |
| Resistencia a los golpes según IEC 60068-2-27 | Pulso de 11 ms 15g |
| Resistencia a las vibraciones según IEC 60068-2-6 | 5g 5 ... 150 Hz |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 2CMT2021-006202 |
| Información sobre RoHS | 2CMT2021-006277 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006525 |
| WEEE B2C / B2B | De empresa a empresa |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Certificados y Declaraciones (Número de Documento) | |
| A2L Certificate – IEC | 1SAA938000-4601 |
| Certificado CB | 1SAA938001-2001 |
| Certificado CQC | CQC2003010304064035 |
| Certificado de cURus | cUL_E48139 |
| Declaración de conformidad - CCC | 2020980304001309 |
| Declaración de conformidad - CE | 1SAD101100-3101 |
| Declaración de conformidad - UKCA | 1SAD201100-3101 |
| Certificado EAC | 1SAA938002-2701 |
| Certificado RMRS | 1SAA938001-0704 |
| Certificado UL | E48139-19881213 |
| Certificado UR | 1SAA938000-1801 |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 10 pieza |
| Embalaje Nivel 1 Ancho | 112 mm |
| Embalaje Nivel 1 Largo | 142 mm |
| Embalaje Nivel 1 Alto | 62 mm |
| Embalaje Nivel 1 Peso | 0.315 kg |
| Embalaje Nivel 1 EAN | 4013614412219 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | K |
| ETIM 7 | EC000041 - Auxiliary contact block |
| ETIM 8 | EC000041 - Auxiliary contact block |
| ETIM 9 | EC000041 - Auxiliary contact block |
| Clase electrónica | V11.0 : 27371302 |
| UNSPSC | 39121522 |
| Código de categoría granular de IDEA (IGCC) | 4743 >> Auxiliary contact block |
| Característica | Valor |
|---|---|
| Número de contactos inversores (EF008257) | 0 |
| Número de contactos normalmente abiertos (EF008256) | 1 |
| Número de contactos normalmente cerrados (EF008255) | 1 |
| Número de interruptores de señal de error (EF007613) | 0 |
| Corriente de funcionamiento nominal Ie a CA-15, 230 V (EF001385) | 4 A |
| Ejecución de la conexión eléctrica (EF003961) | Conexión PCB |
| Modelo (EF000010) | Montaje superior |
| Método de montaje (EF000003) | Montaje lateral |
| Portalámparas (EF000048) | Ninguno |
