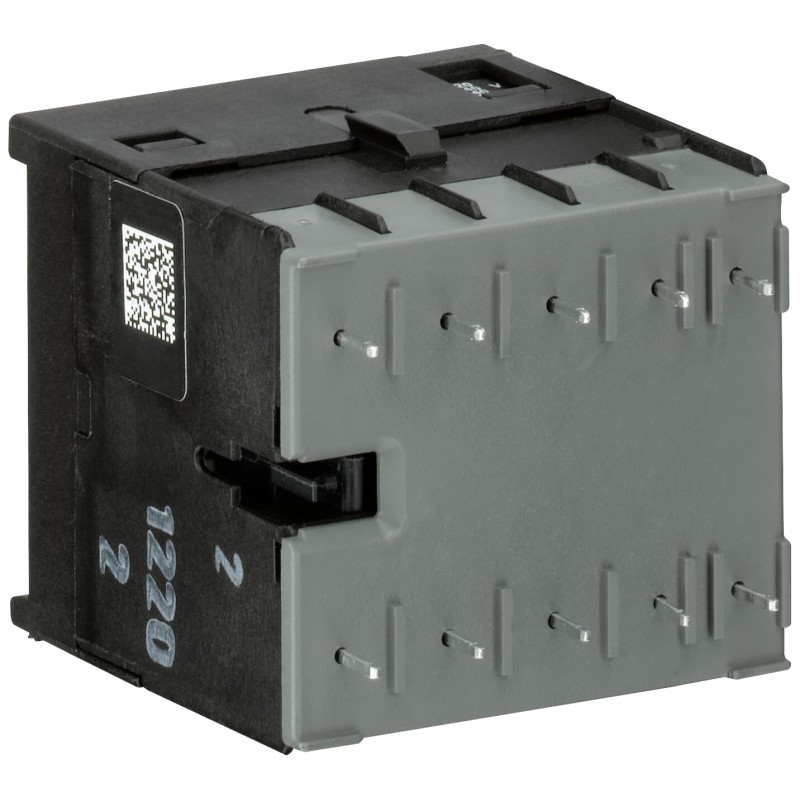

Ver más grande Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

GJL1213009R8011 ABB BC6-3001 MINICONT. 24VCC. SOL. 1,4W

0/5 - 0 Opiniones

Referencia: GJL1213009R8011

Fabricante: ABB

Descripción:

BC6-3001 MINICONT. 24VCC. SOL. 1,4W

BC6-30-01-P-1.4-81 Mini Contactor 24 V DC - 3 NO - 0 NC - Pasadores de soldadura

Más detalles

Categorias:
Componentes industriales de baja tensión > Contactor de potencia para conmutar la alimentación de CA

Contactores y relés térmicos > Minicontactores B6-B7

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

Garantía, reparación y devolución.

Precio total: $46.54

Precio unitario: $46.54

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Descuentos adicionales para clientes registrados. Regístrese y los precios se actualizarán automáticamente.

Calcule su precio por cantidad

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Productos vistos

Más vendidos

▲

Más Información

▲

Clasificación
Cantidad mínima de pedido	1 pieza
Código arancelario	85365080
Descargas Populares
Datos de EPLAN	9AAC201036_EPLAN
Ficha técnica, información técnica	1SBC100214C0202
Instrucciones y manuales	2CDC102047M6801
Dibujo dimensional CAD	2CDC001079B0201
Dimensiones
Ancho del product	47.5 mm
Largo del product	47.7 mm
Alto del producto	45.2 mm
Peso del product	0.17 kg
Diagrama de dimensiones	GJL1200438F0001
Técnica
Número de contactos principales NO	3
Número de contactos principales NC	0
Número de contactos auxiliares NO	0
Número de contactos auxiliares NC	1
Número de polos	3P
Normas	IEC/EN 60947-1
	IEC/EN 60947-4-1
	IEC/EN 60947-5-1
	UL 60947-1
	UL 60947-4-1
	IEC 60335-2-40 A2L
Tensión nominal de operación	Auxiliary Circuit 690 V AC
	Auxiliary Circuit 250 V DC
	Main Circuit 690 V AC
	Main Circuit 220 V DC
Frecuencia nominal (f)	Control Circuit DC
	Main Circuit 60 Hz
	Main Circuit 50 Hz
	Main Circuit DC
Corriente térmica convencional de aire libre (I_th)	Circuito Principal 12 A
Corriente nominal de funcionamiento AC-1 (I_e)	(220 / 240 V) 40 °C 12 A
	(220 / 240 V) 55 °C 12 A
	(380 / 440 V) 40 °C 12 A
	(380 / 440 V) 55 °C 12 A
	(690 V) 40 °C 6 A
	(690 V) 55 °C 6 A
Corriente nominal de funcionamiento AC-3 (I_e)	(230 V) 55 °C 9 A
	(400 V) 55 °C 9 A
	(500 V) 55 °C 6.5 A
	(690 V) NO 55°C 3.5 A
Corriente nominal de funcionamiento AC-15 (I_e)	(24 V) 4 A
	(120 V) 4 A
	(500 V) 2 A
	(220 / 240 V) 4 A
	(380 / 400 V) 3 A
Corriente nominal de funcionamiento DC-13 (I_e)	(24 V) 2.5 A
	(110 V) 0.7 A
	(220 / 240 V) 0.4 A
Potencia operativa nominal AC-3 (P_e)	(230 V) Trifásico 2.2 kW
	(400 V) Trifásico 4 kW
	(500 V) Trifásico 4 kW
	(690 V) Trifásico, NO 3 kW
Capacidad de rotura nominal AC-3	8 x Ie / AC-3
Capacidad nominal de fabricación AC-3	10 x Ie / AC-3
Corriente nominal de corta duración Tensión baja (I_cw)	a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 10 s 64 A
Tensión nominal de aislamiento (U_i)	690 V
	según UL/CSA 600 V
Tensión nominal soportada por impulsos (U_imp)	Auxiliary Circuit 6 kV
	Main Circuit 6 kV
Frecuencia máxima de conmutación eléctrica	(AC-1) 300 cycles per hour
	(AC-15) 600 cycles per hour
	(AC-3) 600 cycles per hour
	(DC-1) 600 cycles per hour
	(DC-13) 600 cycles per hour
	(DC-3) 600 cycles per hour
Durabilidad mecánica	Nr. Operations 10000000 cycle
Capacidad mínima de conmutación	Auxiliary Circuit 17 V
	Auxiliary Circuit 5 mA
Límites de funcionamiento de la bobina	(acc. to IEC 60947-4-1) for DC supply 0.85 ... 1.1 x Uc (at θ ≤ 55 °C)
Tensión nominal del circuito de control (U_c)	24 V DC
Consumo de la bobina	Valor medio de tenencia DC 1.4 W
	Valor medio de extracción DC 1.4 W
Pérdida de potencia	en condiciones nominales de operación AC-1 por polo 1 W
Montaje en contactores	TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715
	TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715
Grado de protección	Auxiliary Circuit Terminals IP20
	Control Circuit Terminals IP20
	Main Circuit Terminals IP20
Tipo de terminal	Pasadores de soldadura
Tipo de minicontactor	Mini contactor de interfaz
Nombre del producto	Mini Contactor
Observaciones	No CA6 or CAF6 mountable
Técnica UL/CSA
Tensión máxima de funcionamiento UL/CSA	Main Circuit 600 V AC
Clasificación de uso general UL/CSA	(300 V AC) 8 A
Potencia nominal UL/CSA	(115 V AC) Single Phase 0.25 Hp
	(200 V AC) Three Phase 1 Hp
	(220 ... 240 V AC) Three Phase 2 Hp
	(230 V AC) Single Phase 0.5 Hp
	(440 ... 480 V AC) Three Phase 3 Hp
	(550 ... 600 V AC) Three Phase 1 Hp
Clasificación de los contactos UL/CSA	A600
Amperios a plena carga Uso del motor	(115 V AC) Single Phase 5.8 A
	(200 V AC) Three Phase 4.8 A
	(220 ... 240 V AC) Three Phase 6.8 A
	(230 V AC) Single Phase 4.9 A
	(440 ... 480 V AC) Three Phase 4.8 A
	(550 ... 600 V AC) Three Phase 1.7 A
Ambiente
Temperatura ambiente	Funcionamiento -20 ... +55 °C
	Almacenamiento -40 ... +80 °C
Altitud máxima de funcionamiento permisible	2000 m
Resistencia a los golpes según IEC 60068-2-27	Pulso de 11 ms 15g
Resistencia a las vibraciones según IEC 60068-2-6	5g 5 ... 150 Hz
Cumplimiento de Materiales
Plantilla de notificación de minerales de conflicto (CMRT)	9AKK108467A5658
Declaración REACH	2CMT2021-006202
Información sobre RoHS	2CMT2021-006277
Estado de RoHS	Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019
Ley de Control de Sustancias Tóxicas - TSCA	2CMT2023-006525
WEEE B2C / B2B	De empresa a empresa
Categoría RAEE	5. Equipo pequeño (sin dimensión externa de más de 50 cm)
ABB EcoSolutions
Instrucciones de desmontaje al final de la vida útil	1SBC100156C0270
Declaración Ambiental de Producto - EPD	1SAC200409H0001
Certificados y Declaraciones (Número de Documento)
A2L Certificate – IEC	1SAA938000-4601
Certificado BV	1SAA920000-0204
Certificado CB	1SAA938000-2002
Certificado CQC	CQC2003010304064033
Certificado de cURus	cUL_E191658
Declaración de conformidad - CCC	2020980304001854
Declaración de conformidad - CE	1SAD101100-3101
Declaración de conformidad - UKCA	1SAD201100-3101
Certificado DNV GL	1SAA938000-0306
Certificado EAC	1SAA920000-2702
Certificado KC	1SAA938000-1501
Certificado LR	1SAA938000-0504
Certificado RMRS	1SAA938000-0704
Información de Embalaje
Embalaje Nivel 1 Unidades	caja 10 pieza
Embalaje Nivel 1 Ancho	108 mm
Embalaje Nivel 1 Largo	247 mm
Embalaje Nivel 1 Alto	69 mm
Embalaje Nivel 1 Peso	1.775 kg
Embalaje Nivel 1 EAN	4013614415227
Clasificaciones y estándares externos
Código de clasificación de objetos	Q
ETIM 7	EC000066 - Power contactor, AC switching
ETIM 8	EC000066 - Power contactor, AC switching
ETIM 9	EC000066 - Power contactor, AC switching
Clase electrónica	V11.0 : 27371003
UNSPSC	39121529
Código de categoría granular de IDEA (IGCC)	4763 >> Power contactor, DC switching

ETIM for GJL1213009R8011 Interruptores de baja tensión (EC000066)
Característica	Valor
Voltaje nominal de suministro piloto de piloto para CC (EF003980)	24 V
Tipo de tensión de accionamiento (EF008242)	CC
Corriente de funcionamiento nominal Ie en CA-1, 400 V (EF001393)	12 A
Corriente de funcionamiento nominal Ie en CA-3, 400 V (EF001392)	9 A
Potencia de funcionamiento nominal en CA-3, 400 V (EF001364)	4 kW
Potencia asignada de empleo NEMA (EF011960)	1.4914 kW
Apto para instalación en serie (EF001126)	No
Número de contactos auxiliares normalmente abiertos (EF001376)	0
Número de contactos auxiliares normalmente cerrados (EF001377)	1
Tipo de conexión del circuito de corriente principal (EF006819)	Conexión PCB
Número de contactos normalmente cerrados como contactos principales (EF001375)	0
Número de contactos normalmente abiertos como contactos principales (EF001374)	3

Datasheet - PDF

▲

Título:	Tamaño:	Tipo:
PDF CATÁLOGO PROTECCIÓN DE MOTORES ES.pdf	31 Mbytes
BC6-3001 MINICONT. 24VCC. SOL. 1,4W - ABB - BC6-30-01-P - GJL1213009R8011	100 Kbytes
BC6-30-01-P GJL1213009R8011 ABB BC6-3001 MINICONT. 24VCC. SOL. 1,4W	76 Kbytes
