> >>>AM110-30-22 1SFL458029R7922 ABB AM110-30-22 CONT. 3P 110A RETEN. MAGNET.
Anterior producto Siguiente producto

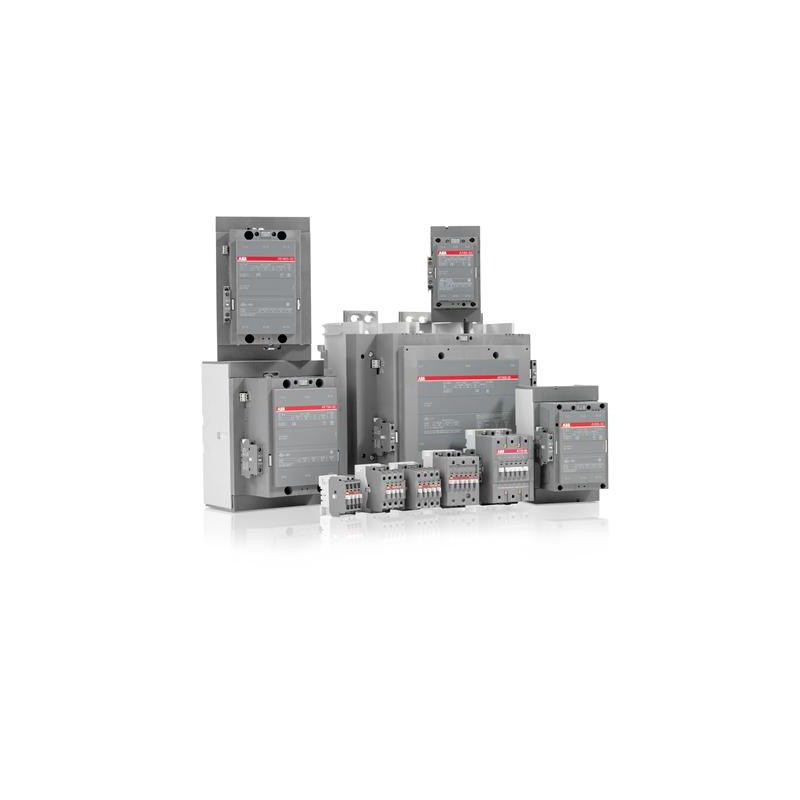

AM110-30-22 1SFL458029R7922 ABB AM110-30-22 CONT. 3P 110A RETEN. MAGNET. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

AM110-30-22 1SFL458029R7922 ABB AM110-30-22 CONT. 3P 110A RETEN. MAGNET.

1SFL458029R7922

ABB

AM110-30-22 CONT. 3P 110A RETEN. MAGNET.

Más detalles


Interruptores de baja tensión > Contactor de potencia para conmutar la alimentación de CA

Contactores y relés térmicos > Contactores "A" SECRLP

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información

▲


3-fase de Contactor adecuado para diversas aplicaciones tales como el arranque del Motor, el Aislamiento, el By-pass y de Distribución de la aplicación hasta un máximo de 690 V. Magnéticamente pestillo, control de voltaje 220-240 V, AC/DC pestillo

El pedido

  • EAN:
    7320500339084
  • Cantidad De Orden Mínima:
    1 pieza
  • Arancel De Aduanas Número:
    85364900

Dimensiones

  • Neto Del Producto Anchura:
    90.0mm
  • Producto De La Profundidad De La Red:
    156.5mm
  • Neto Del Producto De La Altura:
    148.0mm
  • Peso Neto Del Producto:
    2.000kg

Información Del Envase

  • Paquete De Nivel 1 Unidades:
    1 pieza
  • Paquete De Nivel 1 De Ancho De:
    140 mm
  • Paquete De Nivel 1 Longitud:
    140 mm
  • Paquete De Nivel 1 Altura:
    170 mm
  • Paquete De Nivel 1 Peso Bruto:
    2 kg
  • Paquete de Nivel 1 EAN:
    7320500339084

Técnica

  • Número de Contactos Principales NO:
    3
  • Número de Contactos NC:
    0
  • Número de Contactos Auxiliares NO:
    2
  • Número de Contactos Auxiliares NC:
    2
  • Tensión Nominal:
    Circuito Principal A 1000 V
  • Frecuencia nominal (f):
    Circuito Principal 50/60 Hz
  • Libre convencional Térmica del aire de Corriente (Ith):
    acc. IEC 60947-4-1, Abrir los Contactores q = 40 °C 160 a
  • Corriente de operación nominal AC-1 (Ie):
    (690 V) 55 °C 145 UN
    (690 V) 40 °C 160 A
    (690 V) 70 °C 130
  • Corriente de operación nominal AC-3 (Ie):
    (1000 V) 55 °C 30
    (690 V) 55 °C 82 UN
    (220 / 230 / 240 V) 55 °C 110
    (415 V) 55 °C 110
    (440 V) 55 °C 100
    (380 / 400 V) 55 °C 110
    (500 V) 55 °C 100
  • De operación nominal de Alimentación AC-3 (Pe):
    (500 V) 59 kW
    (1000 V) 40 kW
    (690 V) 75 kW
    (220 / 230 / 240 V) 30 kW
    (380 / 400 V) 55 kW
    (440 V) 59 kW
    (415 V) 59 kW
  • Nominal Capacidad de interrupción AC-3 acc. IEC 60947-4-1:
    8 x Ie AC-3
  • Nominal Capacidad de AC-3 acc. IEC 60947-4-1:
    10 x Ie AC-3
  • Corto-Circuito De Dispositivos De Protección:
    gG Tipo de Fusibles de 160 a
  • Máxima Capacidad De Ruptura:
    cos phi=0.45 (cos phi=0.35 para Ie > 100) a 440 V 1160 Una
    cos phi=0.45 (cos phi=0.35 para Ie > 100) a 690 V 800 a
  • Eléctrica Máxima Frecuencia De Conmutación:
    AC-3 300 ciclos por hora
    AC-1 300 ciclos por hora
    AC-2 / AC-4 150 ciclos por hora
  • Corriente de operación nominal DC-1 (Ie):
    (110 V) 2 Polos en Serie, 40 °C 160 a
    (220 V) 3 Polos en Serie, 40 °C 160 a
  • Corriente de operación nominal DC-3 (Ie):
    (110 V) 2 Polos en Serie, 40 °C 160 a
    (220 V) 3 Polos en Serie, 40 °C 160 a
  • Corriente de operación nominal DC-5 (Ie):
    (110 V) 2 Polos en Serie, 40 °C 160 a
    (220 V) 3 Polos en Serie, 40 °C 160 a
  • Tensión Nominal De Aislamiento (Uyo):
    acc. UL/CSA 600 V
    acc. IEC 60947-4-1 y VDE 0110 (Gr. C) 1000 V
  • Nominal Soportada De Impulso De Tensión (Uimp):
    Circuito principal de 8 kV
  • La Durabilidad Mecánica:
    10 millones de
  • Mecánica Máxima Frecuencia De Conmutación:
    300 ciclos por hora
  • Bobina De Límites De Funcionamiento:
    (acc. IEC 60947-4-1)0,85 x Uc Min. ... 1.1 x Uc Máx. (θ ≤ 70 °C) °C
  • Nominal Del Circuito De Control De Tensión (Uc):
    60 Hz 48 ... 130 V
    50 Hz 48 ... 130 V
  • Consumo De Bobina:
    Pull-in en el máximo. Nominal Del Circuito De Control De Tensión De 60 Hz 450 V·
    La celebración en Max. Nominal Del Circuito De Control De Tensión De 50 Hz A 22 V·
    Pull-in en el máximo. Nominal Del Circuito De Control De Tensión De 50 Hz 350 V·
    La celebración en Max. Nominal Del Circuito De Control De Tensión De 60 Hz 26 V·
  • Operan Tiempo:
    Entre la Energización de la Bobina y de NO Contacto de Cierre 30...80 ms
    Entre la Bobina De corriente y de NO Contacto de Apertura de 55...125 ms
    Entre la Bobina De corriente y NC Contacto de Cierre 60 130 ms...
    Entre la Energización de la Bobina y el Contacto NC de Apertura el 27 de...77 ms
  • La Conexión De La Capacidad Del Circuito Principal:
    Flexible con Extremo del Cable 1x10...de 70 mm2
    Barra de 30 mm2
    Rígido 1x10...de 95 mm2
  • La Conexión De La Capacidad Del Circuito Auxiliar:
    Sólido 2x1...4 mm2
    Flexible con Aislamiento Virola de 1x0.75...2,5 mm2
    Cadena 2x1...4 mm2
    Flexible 2x0.75...2,5 mm2
    Flexible con Virola de 2x0.75...2,5 mm2
  • Grado de Protección:
    acc. IEC 60529, IEC 60947-1, EN 60529 IP20 Terminales de Bobina
    acc. IEC 60529, IEC 60947-1, EN 60529 Principales Terminales IP10
  • Terminales de conexión (suministrados en posición abierta) polos Principales:
    M8 hueca hexagonal tornillo con un solo conector
  • Tipo De Terminal:
    Abrazadera De Cable

Ambiental

  • Temperatura Del Aire Ambiente:
    Cerca de Contactor Equipado con Térmica O/L Relé (0.85 ... 1.1 Uc) -25...+50 °C
    Cerca de Contactor sin Térmicos O/L Relé (0.85 ... 1.1 Uc) -40...+70 °C
    Cerca de Contactor para el Almacenamiento -60...+80 °C
  • Altitud Máxima De Funcionamiento Admisible:
    3000 m
  • Resistencia a los Golpes acc. IEC 60068-2-27:
    Pulso de media onda sinusoidal durante 11 ms, No hay Cambio en la Posición de Contacto, Abrir, Choque Dirección: 20 g
    Pulso de media onda sinusoidal durante 11 ms, No hay Cambio en la Posición de Contacto, Cerrado, Choque Dirección: B1 15 g
    Pulso de media onda sinusoidal durante 11 ms, No hay Cambio en la Posición de Contacto, Abrir, Choque Dirección: C2 20 g
    Pulso de media onda sinusoidal durante 11 ms, No hay Cambio en la Posición de Contacto, Cerrado, Choque Dirección: 20 g
    Pulso de media onda sinusoidal durante 11 ms, No hay Cambio en la Posición de Contacto, Abrir, Choque Dirección: B2 15 g
    Pulso de media onda sinusoidal durante 11 ms, No hay Cambio en la Posición de Contacto, Abrir, Choque Dirección: C1 20 g
    Pulso de media onda sinusoidal durante 11 ms, No hay Cambio en la Posición de Contacto, Cerrado, Choque Dirección: C2 20 g
    Pulso de media onda sinusoidal durante 11 ms, No hay Cambio en la Posición de Contacto, Abrir, Choque Dirección: B1 5 g
    Pulso de media onda sinusoidal durante 11 ms, No hay Cambio en la Posición de Contacto, Cerrado, Choque Dirección: C1 20 g
  • RoHS Estado:
    Siguientes de la UE de la Directiva 2002/95/CE del consejo, de 18 de agosto de 2005 y enmienda

Técnicos de la UL/CSA

  • La máxima Tensión de Funcionamiento UL/CSA:
    Circuito Principal De 600 V
  • Caballos de fuerza de Clasificación de UL/CSA:
    (208 V AC) trifásico de 30 Hp
    (440 ... 480 V CA) trifásico de 75 Hp
    (550 ... 600 V CA) trifásico de 100 Hp
    (220 ... 240 V CA) trifásico de 40 Hp
    (200 V CA) trifásico de 30 Hp

Certificados y Declaraciones (Número de Documento)

Clasificaciones

  • ETIM 5:
    EC000066 - Imán contactor de la CA de conmutación
  • UNSPSC:
    39121529

Datasheet - PDF

▲
Título: Tamaño: Tipo:
AM110-30-22 CONT. 3P 110A RETEN. MAGNET. - ABB - AM110-30-22 - 1SFL458029R7922 97 Kbytes AM110-30-22 CONT. 3P 110A RETEN. MAGNET. - ABB - AM110-30-22 - 1SFL458029R7922
AM110-30-22 1SFL458029R7922 ABB AM110-30-22 CONT. 3P 110A RETEN. MAGNET. 70 Kbytes AM110-30-22 CONT. 3P 110A RETEN. MAGNET. - ABB - AM110-30-22 - 1SFL458029R7922
