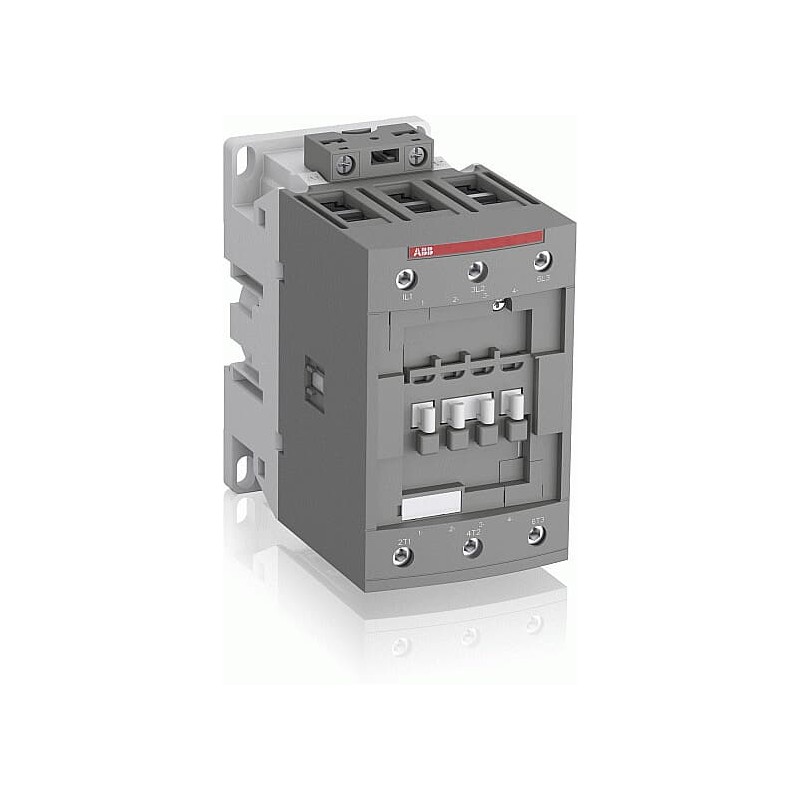

1SBL407001R1400 ABB AF96-30-00-14 CONT. 3P B. 250-500VAC-DC
1SBL407001R1400
ABB
AF96-30-00-14 CONT. 3P B. 250-500VAC-DC
AF96-30-00-14 250-500V50/60HZ-DC Contactor
Componentes industriales de baja tensión > Contactor de potencia para conmutar la alimentación de CA
Contactores y relés térmicos > Contactores AF de 40A hasta 100A
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85364900 |
| Descargas Populares | |
| Datos de EPLAN | 9AAC175976_EPLAN |
| Ficha técnica, información técnica | 1SBC100214C0202 |
| Instrucciones y manuales | 1SBC101036M6801 |
| Instrucciones y manuales (parte 2) | 1SAC200017M0002 |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Dimensiones | |
| Ancho del product | 70 mm |
| Largo del product | 116 mm |
| Alto del producto | 125.5 mm |
| Peso del product | 1.17 kg |
| Técnica | |
| Número de contactos principales NO | 3 |
| Número de contactos principales NC | 0 |
| Número de contactos auxiliares NO | 0 |
| Número de contactos auxiliares NC | 0 |
| Número de polos | 3P |
| Normas | IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60335-2-40 LZGH2 A2L, UL 60947-1, UL 60947-4-1, CSA C22.2 No. 60335-2-40 LZGH2 A2L, CSA C22.2 No. 60947-1:22, CSA C22.2 No. 60947-4-1:22 |
| Tensión nominal de operación | Main Circuit 1000 V |
| Frecuencia nominal (f) | Control Circuit 50 / 60 Hz |
| Main Circuit 50 / 60 Hz | |
| Corriente térmica convencional de aire libre (Ith) | según IEC 60947-4-1, contactores abiertos θ = 40 °C 130 A |
| Corriente nominal de funcionamiento AC-1 (Ie) | (690 V) 40 °C 130 A |
| (690 V) 60 °C 105 A | |
| (690 V) 70 °C 90 A | |
| Corriente nominal de funcionamiento AC-3 (Ie) | (415 V) 60 °C 96 A |
| (440 V) 60 °C 96 A | |
| (500 V) 60 °C 80 A | |
| (690 V) 60 °C 57 A | |
| (1000 V) 60 °C 30 A | |
| (380 / 400 V) 60 °C 105 A | |
| (220 / 230 / 240 V) 60 °C 105 A | |
| Corriente nominal de funcionamiento AC-3e (Ie) | (415 V) 60 °C 96 A |
| (440 V) 60 °C 96 A | |
| (500 V) 60 °C 80 A | |
| (690 V) 60 °C 57 A | |
| (380 / 400 V) 60 °C 105 A | |
| (220 / 230 / 240 V) 60 °C 105 A | |
| Corriente nominal de funcionamiento DC-1 (Ie) | (110 V) 2 polos en serie, 40 °C 130 A |
| (110 V) 2 polos en serie, 60 °C 105 A | |
| (110 V) 2 polos en serie, 70 °C 90 A | |
| (110 V) 3 polos en serie, 40 °C 130 A | |
| (110 V) 3 polos en serie, 60 °C 105 A | |
| (110 V) 3 polos en serie, 70 °C 90 A | |
| (220 V) 3 polos en serie, 40 °C 125 A | |
| (220 V) 3 polos en serie, 60 °C 105 A | |
| (220 V) 3 polos en serie, 70 °C 90 A | |
| (72 V) 1 polo, 40 °C 130 A | |
| (72 V) 1 polo, 60 °C 105 A | |
| (72 V) 1 polo, 70 °C 90 A | |
| (72 V) 2 polos en serie, 40 °C 130 A | |
| (72 V) 2 polos en serie, 60 °C 105 A | |
| (72 V) 2 polos en serie, 70 °C 90 A | |
| (72 V) 3 polos en serie, 40 °C 130 A | |
| (72 V) 3 polos en serie, 60 °C 105 A | |
| (72 V) 3 polos en serie, 70 °C 90 A | |
| Corriente nominal de funcionamiento DC-3 (Ie) | (110 V) 2 polos en serie, 40 °C 130 A |
| (110 V) 2 polos en serie, 60 °C 105 A | |
| (110 V) 2 polos en serie, 70 °C 90 A | |
| (110 V) 3 polos en serie, 40 °C 130 A | |
| (110 V) 3 polos en serie, 60 °C 105 A | |
| (110 V) 3 polos en serie, 70 °C 90 A | |
| (220 V) 3 polos en serie, 40 °C 130 A | |
| (220 V) 3 polos en serie, 60 °C 105 A | |
| (220 V) 3 polos en serie, 70 °C 90 A | |
| (72 V) 1 polo, 40 °C 130 A | |
| (72 V) 1 polo, 60 °C 105 A | |
| (72 V) 1 polo, 70 °C 90 A | |
| (72 V) 2 polos en serie, 40 °C 130 A | |
| (72 V) 2 polos en serie, 60 °C 105 A | |
| (72 V) 2 polos en serie, 70 °C 90 A | |
| (72 V) 3 polos en serie, 40 °C 130 A | |
| (72 V) 3 polos en serie, 60 °C 105 A | |
| (72 V) 3 polos en serie, 70 °C 90 A | |
| Corriente nominal de funcionamiento DC-5 (Ie) | (110 V) 2 polos en serie, 40 °C 130 A |
| (110 V) 2 polos en serie, 60 °C 105 A | |
| (110 V) 2 polos en serie, 70 °C 90 A | |
| (110 V) 3 polos en serie, 40 °C 130 A | |
| (110 V) 3 polos en serie, 60 °C 105 A | |
| (110 V) 3 polos en serie, 70 °C 90 A | |
| (220 V) 3 polos en serie, 40 °C 130 A | |
| (220 V) 3 polos en serie, 60 °C 105 A | |
| (220 V) 3 polos en serie, 70 °C 90 A | |
| (72 V) 1 polo, 40 °C 130 A | |
| (72 V) 1 polo, 60 °C 105 A | |
| (72 V) 1 polo, 70 °C 90 A | |
| (72 V) 2 polos en serie, 40 °C 130 A | |
| (72 V) 2 polos en serie, 60 °C 105 A | |
| (72 V) 2 polos en serie, 70 °C 90 A | |
| (72 V) 3 polos en serie, 40 °C 130 A | |
| (72 V) 3 polos en serie, 60 °C 105 A | |
| (72 V) 3 polos en serie, 70 °C 90 A | |
| Potencia operativa nominal AC-3 (Pe) | (415 V) 55 kW |
| (440 V) 55 kW | |
| (500 V) 55 kW | |
| (690 V) 55 kW | |
| (1000 V) 40 kW | |
| (380 / 400 V) 45 kW | |
| (380 / 400 V) 55 kW | |
| (220 / 230 / 240 V) 25 kW | |
| (220 / 230 / 240 V) 30 kW | |
| Potencia operativa nominal AC-3e (Pe) | (415 V) 55 kW |
| (440 V) 55 kW | |
| (500 V) 55 kW | |
| (690 V) 55 kW | |
| (380 / 400 V) 45 kW | |
| (380 / 400 V) 55 kW | |
| (220 / 230 / 240 V) 25 kW | |
| (220 / 230 / 240 V) 30 kW | |
| Corriente nominal de corta duración Tensión baja (Icw) | a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 10 s 840 A |
| a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 15 min 140 A | |
| a 40 °C de temperatura ambiente, en aire libre, desde un estado frío 1 min 300 A | |
| a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 1 s 1200 A | |
| a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 30 s 450 A | |
| Capacidad de rotura máxima | cos phi=0,45 (cos phi=0,35 para Ie > 100 A) a 440 V 1150 A |
| cos phi=0,45 (cos phi=0,35 para Ie > 100 A) a 690 V 750 A | |
| Tensión nominal de aislamiento (Ui) | según IEC 60947-4-1 1000 V |
| según UL/CSA 600 V | |
| Tensión nominal soportada por impulsos (Uimp) | 8 kV |
| Frecuencia máxima de conmutación eléctrica | (AC-1) 600 cycles per hour |
| (AC-2 / AC-4) 150 cycles per hour | |
| (AC-3) 1200 cycles per hour | |
| Frecuencia máxima de conmutación mecánica | 3600 cycles per hour |
| Tensión nominal del circuito de control (Uc) | 50 Hz 250 ... 500 V |
| 60 Hz 250 ... 500 V | |
| Operación de CC 250 ... 500 V | |
| Consumo de la bobina | Valor medio de tenencia 50 / 60 Hz 4 V·A |
| Valor medio de tenencia 50 Hz 4 V·A | |
| Valor medio de tenencia 60 Hz 4 V·A | |
| Valor medio de tenencia DC 2 W | |
| Valor medio de tenencia, desde el estado cálido 2 W | |
| Pérdida de potencia | en condiciones nominales de operación AC-1 por polo 8.2 W |
| en condiciones nominales de operación AC-3 por polo 4.5 W | |
| Tiempo de funcionamiento | Entre la desenergización de la bobina y el cierre del contacto NC 19 ... 105 ms |
| Entre la desenergización de la bobina y la abertura sin contacto 17 ... 100 ms | |
| Entre la energización de la bobina y la apertura del contacto NC 38 ... 95 ms | |
| Entre la energización de la bobina y el cierre sin contacto 42 ... 100 ms | |
| Montaje en contactores | TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715 |
| Montaje mediante tornillos (no suministrados) | 2 x M4 or 2 x M6 Screws Placed Diagonally |
| Capacidad de conexión del circuito principal | Flexible con férula 1/2x 6 ... 50 mm² |
| Flexible con férula aislada 1/2x 6 ... 50 mm² | |
| Trenzado rígido 1x 6 ... 70 mm² | |
| Trenzado rígido 2x 6 ... 50 mm² | |
| Conexión del circuito de control de capacidad | Flexible con férula 1/2x 0.75 ... 2.5 mm² |
| Flexible con férula aislada 1x 0.75 ... 2.5 mm² | |
| Flexible con férula aislada 2x 0.75 ... 1.5 mm² | |
| Sólido rígido 1/2x 1 ... 2.5 mm² | |
| Trenzado rígido 1/2x 1 ... 2.5 mm² | |
| Longitud de pelado del cable | Circuito de control 10 mm |
| Circuito Principal 17 mm | |
| Grado de protección | acc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20 |
| acc. to IEC 60529, IEC 60947-1, EN 60529 Main Terminals IP10 | |
| Destornillador recomendado | Pozidriv PZ |
| Par de apriete | Control Circuit 1.2 N·m |
| Main Circuit 6 N·m | |
| Tipo de terminal | Terminales de tornillo |
| Nombre del producto | Block Contactor |
| Técnica UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | Main Circuit 600 V |
| Clasificación de uso general UL/CSA | (600 V AC) 115 A |
| Potencia nominal UL/CSA | (120 V AC) Single Phase 7-1/2 hp |
| (200 ... 208 V AC) Three Phase 30 hp | |
| (220 ... 240 V AC) Three Phase 40 hp | |
| (240 V AC) Single Phase 20 hp | |
| (440 ... 480 V AC) Three Phase 75 hp | |
| (550 ... 600 V AC) Three Phase 75 hp | |
| Capacidad de conexión del circuito principal UL/CSA | Trenzado rígido 1/2x 6-1 AWG |
| Circuito de control de la capacidad de conexión UL/CSA | Sólido rígido 1/2x 18-14 AWG |
| Trenzado rígido 1/2x 18-14 AWG | |
| Par de apriete UL/CSA | Control Circuit 11 in·lb |
| Main Circuit 53 in·lb | |
| Amperios a plena carga Uso del motor | (120 V AC) Single Phase 80 A |
| (200 ... 208 V AC) Three Phase 92 A | |
| (220 ... 240 V AC) Three Phase 80 A | |
| (240 V AC) Single Phase 88 A | |
| (440 ... 480 V AC) Three Phase 77 A | |
| (550 ... 600 V AC) Three Phase 77 A | |
| Ambiente | |
| Temperatura ambiente | Close to Contactor Fitted with Thermal O/L Relay -40 ... 70 °C |
| Close to Contactor without Thermal O/L Relay -40 ... 70 °C | |
| Close to Contactor for Storage -60 ... +80 °C | |
| Resistencia climática | Category B according to IEC 60947-1 Annex Q |
| Altitud máxima de funcionamiento permisible | Sin reducción de potencia 3000 m |
| Resistencia a los golpes según IEC 60068-2-27 | Cerrado, dirección del choque: A 25 g |
| Cerrado, dirección del amortiguador: B1 25 g | |
| Cerrado, dirección del amortiguador: B2 15 g | |
| Cerrado, dirección del amortiguador: C1 25 g | |
| Cerrado, dirección del amortiguador: C2 25 g | |
| Abierto, dirección del amortiguador: B1 5 g | |
| Resistencia a las vibraciones según IEC 60068-2-6 | Posición cerrada 3g y posición abierta 3g 5 ... 300 Hz |
| Grado de contaminación | 3 |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 2CMT2021-006202 |
| Información sobre RoHS | 2CMT2021-006277 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| SCIP | c4877b1a-61b0-4035-af81-19b0d032e421 France |
| SCIP simplificado | 5d7edeba-2b1c-46ec-bfa9-27d25c2c8e7f Poland |
| 5f74e085-165b-42cd-ab44-8ea845d5c2f7 Netherlands | |
| 8db503e9-559a-4265-892d-054efcdedec1 Sweden | |
| 515736cf-d872-4e7d-89a3-83be6815bdf2 Poland | |
| 4ecd0f72-605e-4fd0-b93c-a8579826a6d1 France | |
| d3689385-4747-4921-8eba-5595c55381b0 Sweden | |
| ccbc359e-c1d3-407e-bbe7-14f84cfa6fb2 Germany | |
| 564b7429-d6d1-48ec-9572-b7fdf5d73ad6 Germany | |
| 73d4dfcd-c46c-4a00-9e2f-25b3c8e1a51b Hungary | |
| d84df9fc-68f4-4b35-bd3f-45faa6f3696b Spain | |
| 0b11bef2-0985-4731-ad77-c7a59564e4e3 Belgium | |
| e7066cfa-017c-4709-bb73-edd2f254eca3 Czech Republic | |
| 33bf5972-7c54-4da5-83cb-b137cb8796b8 Croatia | |
| 02b5e63a-e63a-429e-978a-bfce7b95ff75 Germany | |
| 3d403a80-6227-4398-b452-9b9ddc58a466 Denmark | |
| b798b11c-6af6-4bdd-bb6b-281c5b7f7f43 Germany | |
| 1f7b6afe-a85e-411e-8fb5-78b356681643 Italy | |
| 09b352a8-9482-476c-8ff6-3bf9358b7512 Germany | |
| c79e3fcd-ca9a-4387-9cd9-738874827ca1 Norway | |
| 2fd26b13-a070-4d48-b404-52e6cf2c2971 Finland | |
| e070fbbe-084e-4d98-8ba7-363823bd1f08 Belgium | |
| 031b0076-64ef-49ad-beca-3a4b27bfb9a2 Bulgaria | |
| 1fc6aa7a-fea6-422a-99de-cd6ad162d34c Poland | |
| ef0a90d2-ea3f-4a65-813e-6b91027d60ef Hungary | |
| e3899935-fc17-4ff1-9d6a-d98d21124e40 Estonia | |
| fe142014-b10c-4c8a-a9e4-fc744649db22 Greece | |
| 7b855ad7-2124-4f79-bcec-12acf889ffef Portugal | |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006525 |
| WEEE B2C / B2B | De empresa a empresa |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| ABB EcoSolutions | |
| ABB EcoSolutions | Sí |
| Instrucciones de desmontaje al final de la vida útil | 1SBC101081M6801 |
| Declaración Ambiental de Producto - EPD | 1SBD250584E1000 |
| Certificados y Declaraciones (Número de Documento) | |
| A2L Certificate – UL | 9AKK108469A4890 |
| 9AKK108469A4892 | |
| Certificado ABS | ABS_20-2060694-PDA |
| Certificado BV | BV_2634H36994A |
| Certificado CB | CB_SE-116522 |
| Certificado CCC | CCC_2024010304656667 |
| Declaración de conformidad - CCC | 2020980304001255 |
| Declaración de conformidad - CE | 1SBD250000U1000 |
| Declaración de conformidad - UKCA | 1SBD250031U1000 |
| Certificado DNV | DNV_TAE00001AF-4 |
| Certificado KC | KC_HW02016-15011C |
| Certificado LR | LRS_LR23403517TA-02 |
| Certificado RINA | RINA_ELE084013XG |
| Certificado RMRS | RMRS_1802705280 |
| Certificado UL | UL-US-L312527-1141-10303102-19 |
| UL-CA-L312527-4141-10303102-19 | |
| Tarjeta de listado UL | UL_E312527 |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 piece |
| Embalaje Nivel 1 Ancho | 150 mm |
| Embalaje Nivel 1 Largo | 150 mm |
| Embalaje Nivel 1 Alto | 103 mm |
| Embalaje Nivel 1 Peso | 1.29 kg |
| Embalaje Nivel 1 EAN | 3471523133242 |
| Embalaje Nivel 2 Unidades | caja 8 piece |
| Embalaje Nivel 2 Ancho | 250 mm |
| Embalaje Nivel 2 Largo | 300 mm |
| Embalaje Nivel 2 Alto | 300 mm |
| Embalaje Nivel 2 Peso | 10.32 kg |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 7 | EC000066 - Power contactor, AC switching |
| ETIM 8 | EC000066 - Power contactor, AC switching |
| ETIM 9 | EC000066 - Power contactor, AC switching |
| Clase electrónica | V11.0 : 27371003 |
| UNSPSC | 39121529 |
| Código de categoría granular de IDEA (IGCC) | 4758 >> Iec Contactors |
| Número E (Finlandia) | 3707138 |
| Número E (Suecia) | 3210058 |
| Característica | Valor |
|---|---|
| Voltaje nominal de suministro piloto piloto para CA 50 Hz (EF003978) | 250 V |
| Voltaje nominal de suministro piloto piloto para CA 60 Hz (EF003979) | 250 V |
| Voltaje nominal de suministro piloto de piloto para CC (EF003980) | 250 V |
| Tipo de tensión de accionamiento (EF008242) | CA/CC |
| Corriente de funcionamiento nominal Ie en CA-1, 400 V (EF001393) | 130 A |
| Corriente de funcionamiento nominal Ie en CA-3, 400 V (EF001392) | 105 A |
| Potencia de funcionamiento nominal en CA-3, 400 V (EF001364) | 45 kW |
| Apto para instalación en serie (EF001126) | No |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión roscada |
| Número de contactos normalmente cerrados como contactos principales (EF001375) | 0 |
| Número de contactos normalmente abiertos como contactos principales (EF001374) | 3 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO PROTECCIÓN DE MOTORES ES.pdf | 31 Mbytes |
|
| AF96-30-00-14 CONT.3P BOB 250-500Vca-cc - ABB - AF96-30-00-14 - 1SBL407001R1400 | 99 Kbytes |
|
| AF96-30-00-14 1SBL407001R1400 ABB AF96-30-00-14 CONT.3P BOB 250-500Vca-cc | 73 Kbytes |
|
Opiniones: (0) ▲
Ningún comentario por el momento.
Añadir comentario
ocultar
| Valoración: |
|
| Nombre: | |
| Email: | |
| Título: | |
| Opinión: | |
| ¿Recomienda la compra de este producto? | |
|
|
|
| Añadir comentario | |
Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, te agradecemos ese minuto que inviertes en dejarnos tu opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerte un servicio de todavía mayor calidad.
