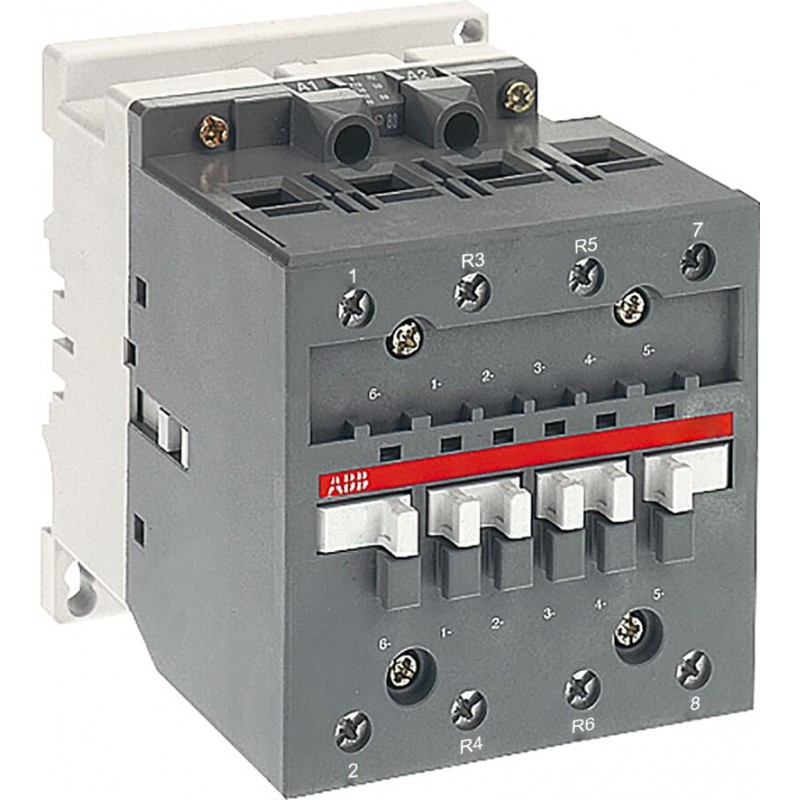

AF75-22-00 1SBL417501R7000 ABB AF75-22-00 CONT. 2+2P 75A BOB. 100-250V
AF75-22-00
1SBL417501R7000
ABB
AF75-22-00 CONT. 2+2P 75A BOB. 100-250V
AF75-22-00 100-250V 50Hz / 100-250V 60Hz / 100-250V DC Contactor
Contactores y relés térmicos > Contactores "A" FRCTLP
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85364900 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SNC001003C0202 |
| Instrucciones y manuales | FPTC407734P0003 |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Dimensiones | |
| Ancho del product | 92 mm |
| Largo del product | 119.5 mm |
| Alto del producto | 110 mm |
| Peso del product | 1.42 kg |
| Técnica | |
| Número de contactos principales NO | 2 |
| Número de contactos principales NC | 2 |
| Número de contactos auxiliares NO | 0 |
| Número de contactos auxiliares NC | 0 |
| Número de polos | 4P |
| Normas | IEC/EN 60947-1, IEC/EN 60947-4-1, UL 508, CSA C22.2 No. 14, IEC 60077-1 (applicable parts), IEC 60077-2 (applicable parts), EN 50155 (applicable parts), TR CU 001/2011 (on request), IEC 61373, For compliance confirmation on applicable parts based on your application and combination, please consult your ABB sales representatives. |
| Tensión nominal de operación | Main Circuit 690 V |
| Frecuencia nominal (f) | Control Circuit 50 / 60 Hz |
| Main Circuit 50 / 60 Hz | |
| Corriente térmica convencional de aire libre (Ith) | según IEC 60947-4-1, contactores abiertos θ = 40 °C 125 A |
| Corriente nominal de funcionamiento AC-1 (Ie) | (690 V) 40 °C 125 A |
| (690 V) 55 °C 105 A | |
| (690 V) 70 °C 85 A | |
| Dispositivos de protección contra cortocircuitos | gG Type Fuses 160 A |
| Corriente nominal de corta duración Tensión baja (Icw) | a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 10 s 650 A |
| a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 15 min 135 A | |
| a 40 °C de temperatura ambiente, en aire libre, desde un estado frío 1 min 250 A | |
| a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 1 s 1000 A | |
| a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 30 s 370 A | |
| Capacidad de rotura máxima | cos phi=0,45 (cos phi=0,35 para Ie > 100 A) a 440 V 1300 A |
| cos phi=0,45 (cos phi=0,35 para Ie > 100 A) a 690 V 630 A | |
| Tensión nominal de aislamiento (Ui) | según IEC 60947-4-1 1000 V |
| según UL/CSA 600 V | |
| Tensión nominal soportada por impulsos (Uimp) | 8 kV |
| Frecuencia máxima de conmutación eléctrica | (AC-1) 300 cycles per hour |
| (AC-2 / AC-4) 150 cycles per hour | |
| (AC-3) 300 cycles per hour | |
| Durabilidad mecánica | 10 million |
| Frecuencia máxima de conmutación mecánica | 300 cycles per hour |
| Tensión nominal del circuito de control (Uc) | 50 Hz 100 ... 250 V |
| 60 Hz 100 ... 250 V | |
| Operación de CC 100 ... 250 V | |
| Consumo de la bobina | Mantenimiento a la tensión nominal máxima del circuito de control 50 Hz 7 V·A |
| Mantenimiento a la tensión nominal máxima del circuito de control 50 Hz 2.8 W | |
| Mantenimiento a la tensión nominal máxima del circuito de control 60 Hz 7 V·A | |
| Mantenimiento a la tensión nominal máxima del circuito de control 60 Hz 2.8 W | |
| Pull-in a la tensión nominal máxima del circuito de control 50 Hz 210 V·A | |
| Pull-in a la tensión nominal máxima del circuito de control 60 Hz 210 V·A | |
| Pérdida de potencia | en condiciones nominales de funcionamiento por polo 7 W |
| en condiciones nominales de operación AC-1 por polo 7 W | |
| en condiciones nominales de operación AC-3 por polo 2 W | |
| Tiempo de funcionamiento | Entre la desenergización de la bobina y el cierre del contacto NC 35 ... 115 ms |
| Entre la desenergización de la bobina y la abertura sin contacto 30 ... 110 ms | |
| Entre la energización de la bobina y la apertura del contacto NC 27 ... 95 ms | |
| Entre la energización de la bobina y el cierre sin contacto 30 ... 100 ms | |
| Montaje en contactores | TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715 |
| TH75-25 (riel de montaje de 75 x 25 mm) según IEC 60715 | |
| Montaje mediante tornillos (no suministrados) | 2 x M6 Screws Placed Diagonally |
| Capacidad de conexión del circuito principal | Flexible con extremo de cable 6 ... 16 mm² |
| Cable rígido 6 ... 25 mm² | |
| Capacidad de conexión del circuito auxiliar | Flexible con extremo de cable 0.75 ... 2.5 mm² |
| Cable rígido 1 ... 4 mm² | |
| Grado de protección | acc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20 |
| acc. to IEC 60529, IEC 60947-1, EN 60529 Main Terminals IP10 | |
| Tipo de terminal | Terminales de tornillo |
| Nombre del producto | Block Contactor |
| Técnica UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | Main Circuit 600 V |
| Clasificación de uso general UL/CSA | (600 V AC) 105 A |
| Ambiente | |
| Temperatura ambiente | Close to Contactor for Storage -60 ... +80 °C |
| Near Contactor for Operation in Free Air -40 ... 70 °C | |
| Altitud máxima de funcionamiento permisible | Sin reducción de potencia 3000 m |
| Resistencia a los golpes según IEC 60068-2-27 | Cerrado, dirección del amortiguador: B1 10 g |
| Abierto, dirección del amortiguador: B1 3 g | |
| Dirección del choque: A 20 g | |
| Dirección del amortiguador: B2 10 g | |
| Dirección del amortiguador: C1 20 g | |
| Dirección del amortiguador: C2 20 g | |
| Resistencia a golpes y vibraciones según la norma IEC 61373 | Categoría 1, Clase B |
| Grado de contaminación | 3 |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 2CMT2021-006202 |
| Información sobre RoHS | 2CMT2021-006277 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| SCIP | 7597c892-65f8-4dbe-ad10-449c15a3d66d Bulgaria |
| SCIP simplificado | 0cc77fd7-f1f4-41e4-ae06-67ee9d1be5bb Portugal |
| 24d65769-4381-4a64-91d2-55a70e232a32 France | |
| 2bf6c0fc-56de-41a3-88fe-ee56cff0be62 Hungary | |
| 37655b50-9d3c-4a87-a706-75d5e71525b7 Croatia | |
| 3e9898a9-0074-41f5-9921-b54bc298d958 Netherlands | |
| 4c22f957-9289-44c8-9975-eaefd6ef0965 Czech Republic | |
| 4ec3f36f-113f-4bb8-a3c6-b5d4a6f98e1e Germany | |
| 56d8e4da-fe32-44da-8cff-04ebd2919f7e Italy | |
| 5a605c31-a19a-4130-8f24-483a5fb617f4 Norway | |
| 6668c04c-385b-4084-a876-fc65305e418d Denmark | |
| 6b1f75b8-2c7b-4bbe-ac7c-90941e8749c7 Estonia | |
| 6ef9abab-9e9c-4dba-b0fd-47a684b67f6c Greece | |
| 82ecd84a-521e-474e-8307-26227318715e Finland | |
| 89e012c5-7266-4862-8930-6d7d4b7d36f8 Poland | |
| 939021ec-7ba2-4b02-9ddc-6de1e847f238 Spain | |
| bcbd9617-7691-4d23-a7e1-81f8c5ad31ef Sweden | |
| f46aa924-7e80-4d7e-a96c-0c63514129d5 Belgium | |
| WEEE B2C / B2B | De empresa a empresa |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| ABB EcoSolutions | |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado CB | CB_CN45489 |
| Certificado CCC | CCC_2018010304134049 |
| Certificado CQC | CQC2018010304134049 |
| CQC2010010304402983 | |
| Declaración de conformidad - CCC | 2020980304001624 |
| 2020980304001225 | |
| Declaración de conformidad - CE | 1SBD250803U1000 |
| Declaración de conformidad - UKCA | 1SBD250820U1000 |
| Certificado GOST | GOST_POCCFRME77B07175 |
| Certificado UL | UL-US-L312527-1101-21215991-6 |
| UL-CA-2139468-4 | |
| Tarjeta de listado UL | UL_E312527 |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | 1 pieza |
| Embalaje Nivel 1 Ancho | 142 mm |
| Embalaje Nivel 1 Largo | 190 mm |
| Embalaje Nivel 1 Alto | 136 mm |
| Embalaje Nivel 1 Peso | 1.42 kg |
| Embalaje Nivel 1 EAN | 3471522115409 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 7 | EC000066 - Power contactor, AC switching |
| ETIM 8 | EC000066 - Power contactor, AC switching |
| ETIM 9 | EC000066 - Power contactor, AC switching |
| Clase electrónica | V11.0 : 27371003 |
| UNSPSC | 39121529 |
| Código de categoría granular de IDEA (IGCC) | 4760 >> Lighting Contactors |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO PROTECCIÓN DE MOTORES ES.pdf | 31 Mbytes |
|
| AF75-22-00 CONT. 22P 75A BOB. 100-250V - ABB - AF75-22-00 - 1SBL417501R7000 | 123 Kbytes |
|
| AF75-22-00 1SBL417501R7000 ABB AF75-22-00 CONT. 2+2P 75A BOB. 100-250V | 86 Kbytes |
|
