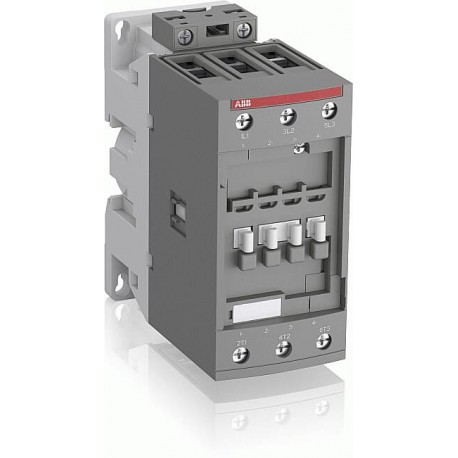

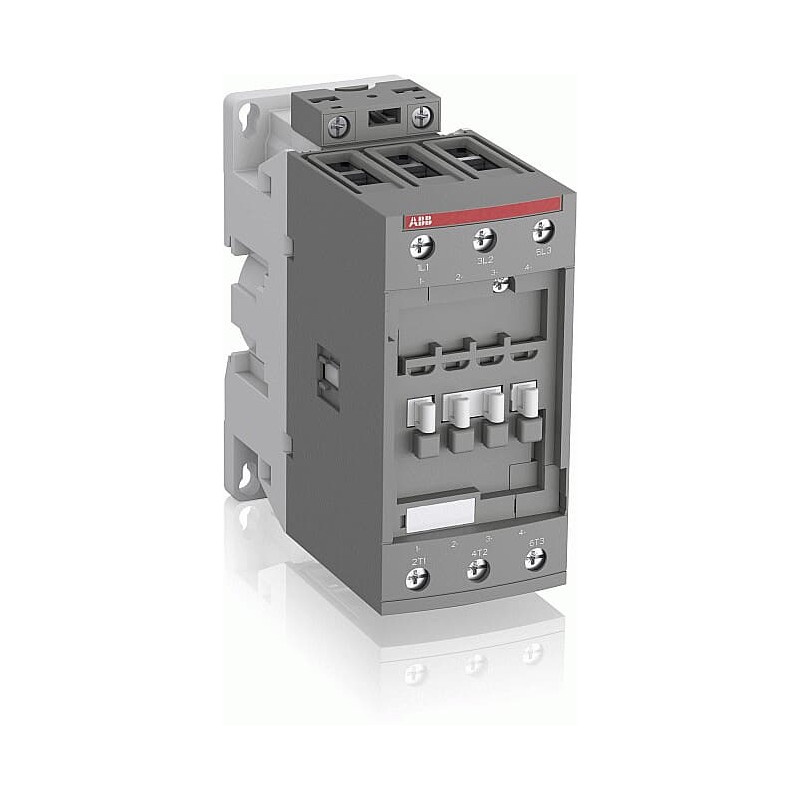

1SBL367001R1200 ABB AF52-30-00-12 CONT. 3P B. 48-130VAC-DC

0/5 - 0 Opiniones

Referencia: 1SBL367001R1200

Fabricante: ABB

Descripción:

AF52-30-00-12 CONT. 3P B. 48-130VAC-DC

AF52-30-00-12 48-130V50/60HZ-DC Contactor

Más detalles

Categorias:
Componentes industriales de baja tensión > Contactor de potencia para conmutar la alimentación de CA

Contactores y relés térmicos > Contactores AF de 40A hasta 100A

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

Garantía, reparación y devolución.

Precio total: $249.06

Precio unitario: $249.06

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Descuentos adicionales para clientes registrados. Regístrese y los precios se actualizarán automáticamente.

Calcule su precio por cantidad

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Productos vistos

Comprados juntos habitualmente

▲

Más vendidos

▲

Más Información

▲

Clasificación
Cantidad mínima de pedido	1 pieza
Código arancelario	85364900
Descargas Populares
Datos de EPLAN	9AAC175973_EPLAN
Ficha técnica, información técnica	1SBC100214C0202
Instrucciones y manuales	1SBC101036M6801
Instrucciones y manuales (parte 2)	1SAC200017M0002
Dibujo dimensional CAD	2CDC001079B0201
Dimensiones
Ancho del product	55 mm
Largo del product	111 mm
Alto del producto	125.5 mm
Peso del product	0.97 kg
Técnica
Número de contactos principales NO	3
Número de contactos principales NC	0
Número de contactos auxiliares NO	0
Número de contactos auxiliares NC	0
Número de polos	3P
Normas	IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60335-2-40 LZGH2 A2L, UL 60947-1, UL 60947-4-1, CSA C22.2 No. 60335-2-40 LZGH2 A2L, CSA C22.2 No. 60947-1:22, CSA C22.2 No. 60947-4-1:22
Tensión nominal de operación	Main Circuit 690 V
Frecuencia nominal (f)	Control Circuit 50 / 60 Hz
	Main Circuit 50 / 60 Hz
Corriente térmica convencional de aire libre (I_th)	según IEC 60947-4-1, contactores abiertos θ = 40 °C 105 A
Corriente nominal de funcionamiento AC-1 (I_e)	(690 V) 40 °C 100 A
	(690 V) 60 °C 80 A
	(690 V) 70 °C 70 A
Corriente nominal de funcionamiento AC-3 (I_e)	(415 V) 60 °C 53 A
	(440 V) 60 °C 53 A
	(500 V) 60 °C 45 A
	(690 V) 60 °C 35 A
	(380 / 400 V) 60 °C 53 A
	(220 / 230 / 240 V) 60 °C 53 A
Corriente nominal de funcionamiento AC-3e (I_e)	(415 V) 60 °C 53 A
	(440 V) 60 °C 53 A
	(500 V) 60 °C 45 A
	(690 V) 60 °C 35 A
	(380 / 400 V) 60 °C 53 A
	(220 / 230 / 240 V) 60 °C 53 A
Corriente nominal de funcionamiento DC-1 (I_e)	(110 V) 2 polos en serie, 40 °C 100 A
	(110 V) 2 polos en serie, 60 °C 80 A
	(110 V) 2 polos en serie, 70 °C 70 A
	(110 V) 3 polos en serie, 40 °C 100 A
	(110 V) 3 polos en serie, 60 °C 80 A
	(110 V) 3 polos en serie, 70 °C 70 A
	(220 V) 3 polos en serie, 40 °C 100 A
	(220 V) 3 polos en serie, 60 °C 80 A
	(220 V) 3 polos en serie, 70 °C 70 A
	(72 V) 1 polo, 40 °C 100 A
	(72 V) 1 polo, 60 °C 80 A
	(72 V) 1 polo, 70 °C 70 A
	(72 V) 2 polos en serie, 40 °C 100 A
	(72 V) 2 polos en serie, 60 °C 80 A
	(72 V) 2 polos en serie, 70 °C 70 A
	(72 V) 3 polos en serie, 40 °C 100 A
	(72 V) 3 polos en serie, 60 °C 80 A
	(72 V) 3 polos en serie, 70 °C 70 A
Corriente nominal de funcionamiento DC-3 (I_e)	(110 V) 2 polos en serie, 40 °C 100 A
	(110 V) 2 polos en serie, 60 °C 80 A
	(110 V) 2 polos en serie, 70 °C 70 A
	(110 V) 3 polos en serie, 40 °C 100 A
	(110 V) 3 polos en serie, 60 °C 80 A
	(110 V) 3 polos en serie, 70 °C 70 A
	(220 V) 3 polos en serie, 40 °C 100 A
	(220 V) 3 polos en serie, 60 °C 80 A
	(220 V) 3 polos en serie, 70 °C 70 A
	(72 V) 1 polo, 40 °C 100 A
	(72 V) 1 polo, 60 °C 80 A
	(72 V) 1 polo, 70 °C 70 A
	(72 V) 2 polos en serie, 40 °C 100 A
	(72 V) 2 polos en serie, 60 °C 80 A
	(72 V) 2 polos en serie, 70 °C 70 A
	(72 V) 3 polos en serie, 40 °C 100 A
	(72 V) 3 polos en serie, 60 °C 80 A
	(72 V) 3 polos en serie, 70 °C 70 A
Corriente nominal de funcionamiento DC-5 (I_e)	(110 V) 2 polos en serie, 40 °C 100 A
	(110 V) 2 polos en serie, 60 °C 80 A
	(110 V) 2 polos en serie, 70 °C 70 A
	(110 V) 3 polos en serie, 40 °C 100 A
	(110 V) 3 polos en serie, 60 °C 80 A
	(110 V) 3 polos en serie, 70 °C 70 A
	(220 V) 3 polos en serie, 40 °C 100 A
	(220 V) 3 polos en serie, 60 °C 80 A
	(220 V) 3 polos en serie, 70 °C 70 A
	(72 V) 1 polo, 40 °C 100 A
	(72 V) 1 polo, 60 °C 80 A
	(72 V) 1 polo, 70 °C 70 A
	(72 V) 2 polos en serie, 40 °C 100 A
	(72 V) 2 polos en serie, 60 °C 80 A
	(72 V) 2 polos en serie, 70 °C 70 A
	(72 V) 3 polos en serie, 40 °C 100 A
	(72 V) 3 polos en serie, 60 °C 80 A
	(72 V) 3 polos en serie, 70 °C 70 A
Potencia operativa nominal AC-3 (P_e)	(400 V) 22 kW
	(415 V) 30 kW
	(440 V) 30 kW
	(500 V) 30 kW
	(690 V) 30 kW
	(380 / 400 V) 22 kW
	(220 / 230 / 240 V) 15 kW
Potencia operativa nominal AC-3e (P_e)	(415 V) 30 kW
	(440 V) 30 kW
	(500 V) 30 kW
	(690 V) 30 kW
	(380 / 400 V) 22 kW
	(220 / 230 / 240 V) 15 kW
Corriente nominal de corta duración Tensión baja (I_cw)	a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 10 s 600 A
	a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 15 min 110 A
	a 40 °C de temperatura ambiente, en aire libre, desde un estado frío 1 min 250 A
	a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 1 s 1000 A
	a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 30 s 350 A
Capacidad de rotura máxima	cos phi=0,45 (cos phi=0,35 para Ie > 100 A) a 440 V 950 A
	cos phi=0,45 (cos phi=0,35 para Ie > 100 A) a 690 V 600 A
Tensión nominal de aislamiento (U_i)	según IEC 60947-4-1 690 V
	según UL/CSA 600 V
Tensión nominal soportada por impulsos (U_imp)	6 kV
Frecuencia máxima de conmutación eléctrica	(AC-1) 600 cycles per hour
	(AC-2 / AC-4) 150 cycles per hour
	(AC-3) 1200 cycles per hour
Frecuencia máxima de conmutación mecánica	3600 cycles per hour
Tensión nominal del circuito de control (U_c)	50 Hz 48 ... 130 V
	60 Hz 48 ... 130 V
	Operación de CC 48 ... 130 V
Consumo de la bobina	Valor medio de tenencia 50 / 60 Hz 4 V·A
	Valor medio de tenencia 50 Hz 4 V·A
	Valor medio de tenencia 60 Hz 4 V·A
	Valor medio de tenencia DC 2 W
	Valor medio de tenencia, desde el estado cálido 2 W
Pérdida de potencia	en condiciones nominales de operación AC-1 por polo 6.3 W
	en condiciones nominales de operación AC-3 por polo 1.7 W
Tiempo de funcionamiento	Entre la desenergización de la bobina y el cierre del contacto NC 19 ... 105 ms
	Entre la desenergización de la bobina y la abertura sin contacto 17 ... 100 ms
	Entre la energización de la bobina y la apertura del contacto NC 38 ... 95 ms
	Entre la energización de la bobina y el cierre sin contacto 42 ... 100 ms
Montaje en contactores	TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715
	TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715
Montaje mediante tornillos (no suministrados)	2 x M4 or 2 x M6 Screws Placed Diagonally
Capacidad de conexión del circuito principal	Flexible con férula 1/2x 4 ... 35 mm²
	Flexible con férula aislada 1/2x 4 ... 35 mm²
	Trenzado rígido 1/2x 6 ... 35 mm²
Conexión del circuito de control de capacidad	Flexible con férula 1/2x 0.75 ... 2.5 mm²
	Flexible con férula aislada 1x 0.75 ... 2.5 mm²
	Flexible con férula aislada 2x 0.75 ... 1.5 mm²
	Sólido rígido 1/2x 1 ... 2.5 mm²
	Trenzado rígido 1/2x 1 ... 2.5 mm²
Longitud de pelado del cable	Circuito de control 10 mm
	Circuito Principal 16 mm
Grado de protección	acc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20
	acc. to IEC 60529, IEC 60947-1, EN 60529 Main Terminals IP10
Destornillador recomendado	Pozidriv PZ
Par de apriete	Control Circuit 1.2 N·m
	Main Circuit 4 N·m
Tipo de terminal	Terminales de tornillo
Nombre del producto	Block Contactor
Técnica UL/CSA
Tensión máxima de funcionamiento UL/CSA	Main Circuit 600 V
Clasificación de uso general UL/CSA	(600 V AC) 80 A
Potencia nominal UL/CSA	(120 V AC) Single Phase 3 hp
	(200 ... 208 V AC) Three Phase 15 hp
	(220 ... 240 V AC) Three Phase 20 hp
	(240 V AC) Single Phase 10 hp
	(440 ... 480 V AC) Three Phase 40 hp
	(550 ... 600 V AC) Three Phase 50 hp
Capacidad de conexión del circuito principal UL/CSA	Trenzado rígido 1/2x 10-2 AWG
Circuito de control de la capacidad de conexión UL/CSA	Sólido rígido 1/2x 18-14 AWG
	Trenzado rígido 1/2x 18-14 AWG
Par de apriete UL/CSA	Control Circuit 11 in·lb
	Main Circuit 35 in·lb
Amperios a plena carga Uso del motor	(120 V AC) Single Phase 34 A
	(200 ... 208 V AC) Three Phase 48.3 A
	(220 ... 240 V AC) Three Phase 54 A
	(240 V AC) Single Phase 50 A
	(440 ... 480 V AC) Three Phase 52 A
	(550 ... 600 V AC) Three Phase 52 A
Ambiente
Temperatura ambiente	Close to Contactor Fitted with Thermal O/L Relay -40 ... 70 °C
	Close to Contactor without Thermal O/L Relay -40 ... 70 °C
	Close to Contactor for Storage -60 ... +80 °C
Resistencia climática	Category B according to IEC 60947-1 Annex Q
Altitud máxima de funcionamiento permisible	Sin reducción de potencia 3000 m
Resistencia a los golpes según IEC 60068-2-27	Cerrado, dirección del choque: A 25 g
	Cerrado, dirección del amortiguador: B1 25 g
	Cerrado, dirección del amortiguador: B2 15 g
	Cerrado, dirección del amortiguador: C1 25 g
	Cerrado, dirección del amortiguador: C2 25 g
	Abierto, dirección del amortiguador: B1 5 g
Resistencia a las vibraciones según IEC 60068-2-6	Posición cerrada 3g y posición abierta 3g 5 ... 300 Hz
Grado de contaminación	3
Cumplimiento de Materiales
Plantilla de notificación de minerales de conflicto (CMRT)	9AKK108467A5658
Declaración REACH	2CMT2021-006202
Información sobre RoHS	2CMT2021-006277
Estado de RoHS	Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019
SCIP	a0ddca38-6029-4f22-9951-33f3ec52d24a China
SCIP simplificado	6523aad5-6974-4186-aa93-8c7c43868aee France
	498c97b2-8b1d-4e45-9206-d3aad8734ab1 France
	4f440295-11a5-4750-99b6-e92ef98722d0 Sweden
	d84a4ea7-aeb7-4a94-8297-c3c961a96a6c Germany
	87e0a32c-6bc8-49ca-9a07-d224c5c634d4 Czech Republic
	be79f394-6ec8-4b6f-918d-28b669fff0ad Croatia
	9cbda79d-4cb7-4ae3-9ecd-3bce9f6adf9f Belgium
	0c94aa8f-4341-4322-a336-892bb3949b3f Poland
	5222371e-bcaa-4e66-aa9a-02498b8dccd3 Poland
	d19dfb3b-c2e1-431a-966e-4b0b1731b7fd Netherlands
	64b6d6a2-52f7-4470-a51c-4f4aecce6aa6 Norway
	ded76c65-3ee8-4b22-ba6e-5b28c957e5ae Hungary
	5c229a40-6af1-442f-b1da-caef7dd5831a Hungary
	fe87ab77-18e2-4b5e-aa52-5c3726486955 Finland
	86d41e44-8aad-40f4-a0bf-fcd35e65e467 Portugal
	daf0e20c-3a90-4715-b620-38565dd20710 Germany
	db31f3c4-63fb-4851-afe5-dda190c2729f Greece
	19e77f1b-2ade-43b7-a8c6-21caa26a5c50 Denmark
	8fbcbf46-5e4c-43be-aeef-69844d795bbb Belgium
	359e8284-de14-4b28-b30c-0972e19dedbf Bulgaria
	a2674756-bbe2-4e95-b937-0d387a969d83 Spain
	b253e501-a743-4b1f-8a8f-ba1ef4fed15c Estonia
	f2a622af-4fec-48ed-983d-01236652234b Sweden
	4a0ad2ee-825f-4e0e-9d07-3c5a5b7c5e74 Germany
	e14192a1-036f-4791-a880-ba406cfba6ea Germany
	f96af997-2547-4f42-9042-0d52013d45ae Poland
	f5da29a1-4139-4a93-8d54-cf1023f98f55 Germany
Ley de Control de Sustancias Tóxicas - TSCA	2CMT2023-006525
WEEE B2C / B2B	De empresa a empresa
Categoría RAEE	5. Equipo pequeño (sin dimensión externa de más de 50 cm)
ABB EcoSolutions
ABB EcoSolutions	Sí
Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero	No se envía ningún residuo no peligroso a un vertedero
Instrucciones de desmontaje al final de la vida útil	1SBC101081M6801
Declaración Ambiental de Producto - EPD	1SBD250584E1000
Eficiencia energética mejorada para los clientes	Eficiencia del producto: producto considerado más eficiente energéticamente en comparación con productos similares en el mercado o productos más antiguos de la misma línea.
	Eficiencia del producto: el producto requiere menos energía para funcionar en comparación con productos similares en el mercado o productos más antiguos de la misma línea
Tasa de reciclabilidad del producto según EN45555	Diseño para cerrar ciclos de recursos - Norma EN45555 - 91.9 %
Certificados y Declaraciones (Número de Documento)
A2L Certificate – UL	9AKK108469A4890
	9AKK108469A4892
Certificado ABS	ABS_20-2060694-PDA
Certificado BV	BV_2634H36994B2
Certificado CB	SE-115941
Certificado CCC	CCC_2024010304648524
Declaración de conformidad - CCC	2020980304001256
	2020980304001074
Declaración de conformidad - CE	1SBD250000U1000
Declaración de conformidad - UKCA	1SBD250031U1000
Certificado DNV	DNV_TAE00001AF-4
Certificado KC	KC_HW02016-15010C
Certificado LR	LRS_LR23403517TA-02
Certificado RINA	RINA_ELE084013XG
Certificado RMRS	RMRS_1802705280
Certificado UL	UL-US-L312527-1141-10303102-19
	UL-CA-L312527-4141-10303102-19
Tarjeta de listado UL	UL_E312527
Información de Embalaje
Embalaje Nivel 1 Unidades	caja 1 pieza
Embalaje Nivel 1 Ancho	150 mm
Embalaje Nivel 1 Largo	150 mm
Embalaje Nivel 1 Alto	97 mm
Embalaje Nivel 1 Peso	1.07 kg
Embalaje Nivel 1 EAN	3471523132320
Embalaje Nivel 2 Unidades	caja 10 pieza
Embalaje Nivel 2 Ancho	250 mm
Embalaje Nivel 2 Largo	300 mm
Embalaje Nivel 2 Alto	300 mm
Embalaje Nivel 2 Peso	10.7 kg
Clasificaciones y estándares externos
Código de clasificación de objetos	Q
ETIM 7	EC000066 - Power contactor, AC switching
ETIM 8	EC000066 - Power contactor, AC switching
ETIM 9	EC000066 - Power contactor, AC switching
Clase electrónica	V11.0 : 27371003
UNSPSC	39121529
Código de categoría granular de IDEA (IGCC)	4758 >> Iec Contactors
Número E (Finlandia)	3707015
Número E (Suecia)	3210038

ETIM for 1SBL367001R1200 Interruptores de baja tensión (EC000066)
Característica	Valor
Voltaje nominal de suministro piloto piloto para CA 50 Hz (EF003978)	48 V
Voltaje nominal de suministro piloto piloto para CA 60 Hz (EF003979)	48 V
Voltaje nominal de suministro piloto de piloto para CC (EF003980)	48 V
Tipo de tensión de accionamiento (EF008242)	CA/CC
Corriente de funcionamiento nominal Ie en CA-1, 400 V (EF001393)	100 A
Corriente de funcionamiento nominal Ie en CA-3, 400 V (EF001392)	53 A
Potencia de funcionamiento nominal en CA-3, 400 V (EF001364)	22 kW
Apto para instalación en serie (EF001126)	No
Número de contactos auxiliares normalmente abiertos (EF001376)	0
Número de contactos auxiliares normalmente cerrados (EF001377)	0
Tipo de conexión del circuito de corriente principal (EF006819)	Conexión roscada
Número de contactos normalmente cerrados como contactos principales (EF001375)	0
Número de contactos normalmente abiertos como contactos principales (EF001374)	3

Datasheet - PDF

▲

Título:	Tamaño:	Tipo:
PDF CATÁLOGO PROTECCIÓN DE MOTORES ES.pdf	31 Mbytes
AF52-30-00-12 CONT.3P BOB 48-130Vca-cc - ABB - AF52-30-00-12 - 1SBL367001R1200	98 Kbytes
AF52-30-00-12 1SBL367001R1200 ABB AF52-30-00-12 CONT.3P BOB 48-130Vca-cc	70 Kbytes

Opiniones: (0) ▲

Ningún comentario por el momento.

Añadir comentario

Añadir comentario

ocultar

Valoración:
Nombre:
Email:
Título:
Opinión:
¿Recomienda la compra de este producto? Sí No

	Añadir comentario

Últimas Opiniones de Nuestros Clientes

Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, te agradecemos ese minuto que inviertes en dejarnos tu opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerte un servicio de todavía mayor calidad.

5 / 5 merci beaucoup

— sotitradim 29/11/2025
Valoración del cliente:

Producto: SL20,MNM,IP42,300lm,1H SL2MNM42H1C EATON ELEC
4 / 5 Amazing to use it

— B rahul 04/10/2025
Valoración del cliente:

Producto: 661601 LEGRAND URA21LED 70LM 1H IP42 NP
5 / 5 good

— B rahul 18/09/2025
Valoración del cliente:

Producto: 31295 WÖHNER Portafusible Class CC 1p, 3
5 / 5 Usefull product

— B rahul 18/09/2025
Valoración del cliente:

Producto: 2CSF202004R1250 ABB Int.dif.FH202AC-25/0,03 2
