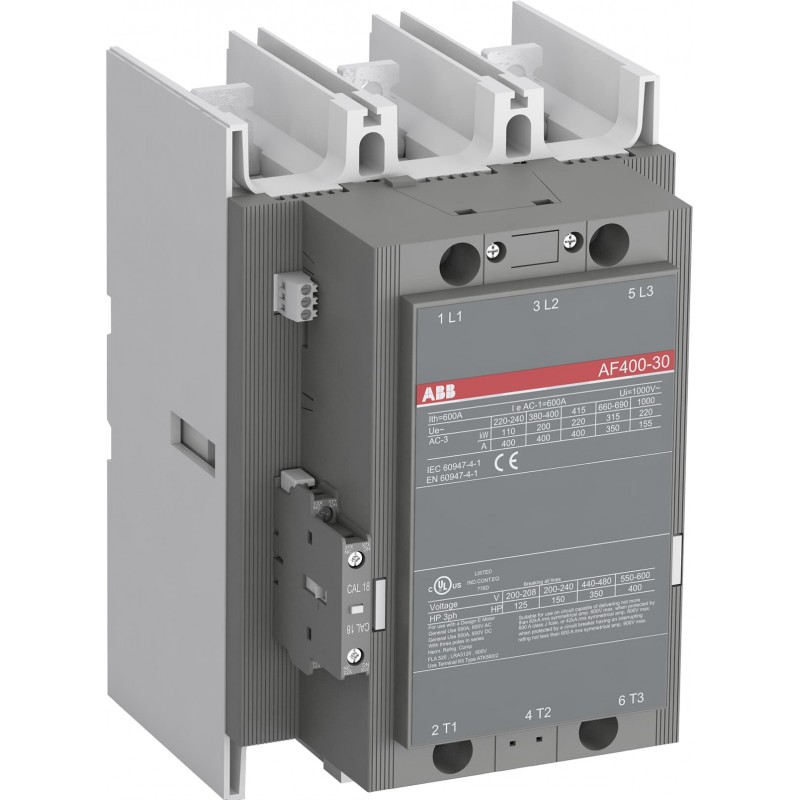

AF400-30-11 1SFL577001R6911 ABB AF400-30-11 CONT. 3P 400A BOB.48-130Va/c
1SFL577001R6911
ABB
AF400-30-11 CONT. 3P 400A BOB.48-130Va/c
Interruptores de baja tensión > Contactor de potencia para conmutar la alimentación de CA
Contactores y relés térmicos > Contactores "A" SECRLP
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más Información
▲3-fase de Contactor adecuado para diversas aplicaciones tales como el arranque del Motor, el Aislamiento, el By-pass y de Distribución de la aplicación hasta un máximo de 1000 V. Operados con control de toda la gama de voltaje de 48-130 V, AC/DC
El pedido
- EAN:
- 7320500217832
- Cantidad De Orden Mínima:
- 1 pieza
- Arancel De Aduanas Número:
- 85364900
Dimensiones
- Neto Del Producto Anchura:
- 186.0mm
- Producto De La Profundidad De La Red:
- 216.0mm
- Neto Del Producto De La Altura:
- 278.0mm
- Peso Neto Del Producto:
- 12.000kg
Información Del Envase
- Paquete De Nivel 1 Unidades:
- 1 pieza
- Paquete De Nivel 1 De Ancho De:
- 260 mm
- Paquete De Nivel 1 Longitud:
- 250 mm
- Paquete De Nivel 1 Altura:
- 350 mm
- Paquete De Nivel 1 Peso Bruto:
- 12 kg
- Paquete de Nivel 1 EAN:
- 7320500217832
Técnica
- Número de Contactos Principales NO:
- 3
- Número de Contactos NC:
- 0
- Número de Contactos Auxiliares NO:
- 1
- Número de Contactos Auxiliares NC:
- 1
- Tensión Nominal:
- Circuito Principal A 1000 V
- Frecuencia nominal (f):
- Circuito Principal 50/60 Hz
- Libre convencional Térmica del aire de Corriente (Ith):
- acc. IEC 60947-4-1, Abrir los Contactores q = 40 °C 600
- Corriente de operación nominal AC-1 (Ie):
- (690 V) 55 °C 500
(690 V) 40 °C 600
(1000 V) 40 °C 600
(1000 V) 55 °C 500
(690 V) 70 °C 400
(1000 V) 70 °C 400
- Corriente de operación nominal AC-3 (Ie):
- (1000 V) 55 °C 155 UN
(690 V) 55 °C 350
(415 V) 55 °C 400
(220 / 230 / 240 V) 55 °C 400
(440 V) 55 °C 400
(380 / 400 V) 55 °C 400
(500 V) 55 °C 400
- De operación nominal de Alimentación AC-3 (Pe):
- (500 V) 250 kW
(690 V) de 315 kW
(220 / 230 / 240 V) 110 kW
(380 / 400 V) 200 kW
(440 V) 220 kW
(415 V) 220 kW
- Nominal Capacidad de interrupción AC-3 acc. IEC 60947-4-1:
- 8 x Ie AC-3
- Nominal Capacidad de AC-3 acc. IEC 60947-4-1:
- 10 x Ie AC-3
- Corto-Circuito De Dispositivos De Protección:
- gG Fusibles Tipo 630 a
- Nominal de Corta duración Corriente asignada (Icw):
- a 40 °C temperatura Ambiente, en el Aire Libre, de un Estado Frío 15 min 840
a 40 °C temperatura Ambiente, en el Aire Libre, de Frío, de 10 s 4400 Un
a 40 °C temperatura Ambiente, en el Aire Libre, de Frío, de 30 s 3100 Una
a 40 °C temperatura Ambiente, en el Aire Libre, de un Estado Frío 1 s 4600 Un
a 40 °C temperatura Ambiente, en el Aire Libre, de un Estado Frío 1 min 2500
- Máxima Capacidad De Ruptura:
- cos phi=0.45 (cos phi=0.35 para Ie > 100) a 440 V 4000 a
cos phi=0.45 (cos phi=0.35 para Ie > 100) a 690 V 3500
- Eléctrica Máxima Frecuencia De Conmutación:
- AC-3 300 ciclos por hora
AC-1 300 ciclos por hora
AC-2 / AC-4 60 ciclos por hora
- Corriente de operación nominal DC-1 (Ie):
- (600 V) 3 Polos en Serie, 40 °C 600
(110 V) 1-Polo, 40 °C 600
(110 V) 2 Polos en Serie, 40 °C 600
(220 V) 3 Polos en Serie, 40 °C 600
- Corriente de operación nominal DC-3 (Ie):
- (600 V) 3 Polos en Serie, 40 °C 600
(110 V) 1-Polo, 40 °C 600
(110 V) 2 Polos en Serie, 40 °C 600
(220 V) 3 Polos en Serie, 40 °C 600
- Corriente de operación nominal DC-5 (Ie):
- (600 V) 3 Polos en Serie, 40 °C 600
(110 V) 1-Polo, 40 °C 600
(110 V) 2 Polos en Serie, 40 °C 600
(220 V) 3 Polos en Serie, 40 °C 600
- Tensión Nominal De Aislamiento (Uyo):
- acc. UL/CSA 600 V
acc. IEC 60947-4-1 y VDE 0110 (Gr. C) 1000 V
- Nominal Soportada De Impulso De Tensión (Uimp):
- Circuito principal de 8 kV
- La Durabilidad Mecánica:
- 5 millones de
- Mecánica Máxima Frecuencia De Conmutación:
- 300 ciclos por hora
- Bobina De Límites De Funcionamiento:
- (acc. IEC 60947-4-1)0,85 x Uc Min. ... 1.1 x Uc Máx. (θ ≤ 70 °C) °C
- Nominal Del Circuito De Control De Tensión (Uc):
- 60 Hz 48 ... 130 V
50 Hz 48 ... 130 V
Operación de CC 48 ... 130 V
- Consumo De Bobina:
- Pull-in en el máximo. Nominal Del Circuito De Control De Tensión De 60 Hz 1215 V·
La celebración en Max. Nominal del Circuito de Control de Tensión de CC de 5 V·
La celebración en Max. Nominal Del Circuito De Control De Tensión De 50 Hz 12 V·
Pull-in en el máximo. Nominal del Circuito de Control de Tensión DC 1150 V·
Pull-in en el máximo. Nominal Del Circuito De Control De Tensión De 50 Hz 1215 V·
La celebración en Max. Nominal Del Circuito De Control De Tensión De 60 Hz 12 V·
- Operan Tiempo:
- Entre la Energización de la Bobina y de NO Contacto de Cierre 50 ... 120 ms
Entre la Bobina De corriente y la NO Apertura de los contactos de 48 ... 58 ms
Entre la Bobina De corriente y NC Contacto de Cierre 45 ... 55 ms
Entre la Energización de la Bobina y el Contacto NC de Apertura de 45 ... 115 ms
- La Conexión De La Capacidad Del Circuito Principal:
- Rígido Al de los Cables de 240 mm2
Barra de 47 mm
Rígido Cu-Cable de 240 mm2
- La Conexión De La Capacidad Del Circuito Auxiliar:
- Sólido 2x1...4 mm2
Flexible con Aislamiento Virola de 2x0.75...2,5 mm2
Cadena 2x1...4 mm2
Flexible 2x0.75...2,5 mm2
Flexible con Virola de 2x0.75...2,5 mm2
- Grado de Protección:
- acc. IEC 60529, IEC 60947-1, EN 60529 IP20 Terminales de Bobina
acc. IEC 60529, IEC 60947-1, EN 60529 Principales Terminales IP00
- Tipo De Terminal:
- Circuito Principal: Bares
Ambiental
- Temperatura Del Aire Ambiente:
- Cerca de Contactor Equipado con Térmica O/L Relé (0.85 ... 1.1 Uc) -25...+50 °C
Cerca de Contactor sin Térmicos O/L Relé (0.85 ... 1.1 Uc) -40...+70 °C
Cerca de Contactor para el Almacenamiento -40...+70 °C
- Altitud Máxima De Funcionamiento Admisible:
- 3000 m
- Resistencia a los Golpes acc. IEC 60068-2-27:
- Choque Dirección: 5 g
Choque Dirección: C2 5 g
Choque Dirección: B2 5 g
Choque Dirección: C1 5 g
Choque Dirección: B1 5 g
- RoHS Estado:
- Siguientes de la UE de la Directiva 2002/95/CE del consejo, de 18 de agosto de 2005 y enmienda
Técnicos de la UL/CSA
- La máxima Tensión de Funcionamiento UL/CSA:
- Circuito Principal De 600 V
- El Uso General de Clasificación de UL/CSA:
- (600 V AC) 550
- Caballos de fuerza de Clasificación de UL/CSA:
- (208 V AC) Tres de la Fase de 125 Hp
(440 ... 480 V CA) Tres de la Fase de 350 Hp
(550 ... 600 V CA) trifásica 400 Hp
(220 ... 240 V CA) trifásico de 150 Hp
(200 V CA) Tres de la Fase de 125 Hp
Certificados y Declaraciones (Número de Documento)
- BV Certificado:
- 11727/C0 BV
- CB Certificado:
- SE-69493
- CCC Certificado:
- CQC_2007010304256683
- Declaración de Conformidad - CE:
- 1SFA1-65
- DNV Certificado:
- DNV_E-10966
- GL Certificado:
- GL_42988-02HH
- LOVAG Certificado:
- SE-0115101
- LR Certificado:
- LR_13_20009
- RINA Certificado:
- ELE060313XG/002
- RoHS Información:
- 1SFC101055D0202
Clasificaciones
- E-nummer:
- 3228334
- ETIM 5:
- EC000066 - Imán contactor de la CA de conmutación
- UNSPSC:
- 39121529
