Ver más grande Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

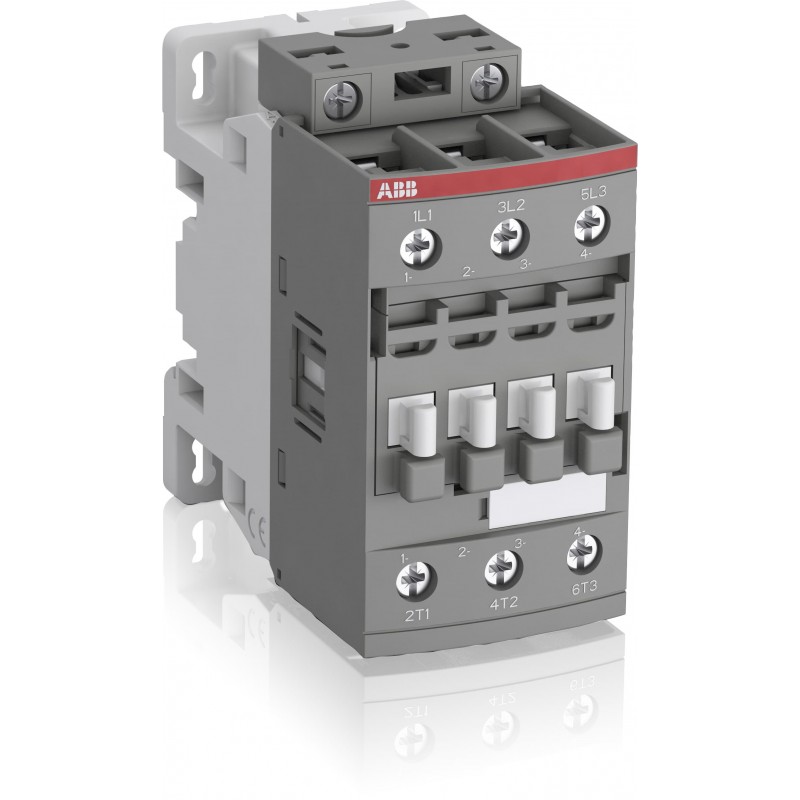

1SBL277001R1100 ABB AF30-30-00 CONT.3P BOB 24-60Vca 20-60Vcc

0/5 - 0 Opiniones

Referencia: 1SBL277001R1100

Fabricante: ABB

Descripción:

AF30-30-00 CONT.3P BOB 24-60Vca 20-60Vcc

AF30-30-00-11 24-60V50/60HZ 20-60VDC Contactor

Más detalles

Categorias:
Componentes industriales de baja tensión > Contactor de potencia para conmutar la alimentación de CA

Contactores y relés térmicos > Contactores AF hasta 38 A

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

Garantía, reparación y devolución.

Precio total: $101.54

Precio unitario: $101.54

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Descuentos adicionales para clientes registrados. Regístrese y los precios se actualizarán automáticamente.

Calcule su precio por cantidad

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Productos vistos

1SBL277001R1100 ABB...

AF30-30-00 CONT.3P BOB 24-60Vca 20-60Vcc

Más vendidos

▲

Más Información

▲

Clasificación
Cantidad mínima de pedido	1 pieza
Código arancelario	85364900
Descargas Populares
Datos de EPLAN	9AAC159660_EPLAN
Ficha técnica, información técnica	1SBC100214C0202
Instrucciones y manuales	1SBC101027M6801
Instrucciones y manuales (parte 2)	1SAC200017M0002
Dibujo dimensional CAD	2CDC001079B0201
Dimensiones
Ancho del product	45 mm
Largo del product	86 mm
Alto del producto	86 mm
Peso del product	0.31 kg
Técnica
Número de contactos principales NO	3
Número de contactos principales NC	0
Número de contactos auxiliares NO	0
Número de contactos auxiliares NC	0
Número de polos	3P
Normas	IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60335-2-40 LZGH2 A2L, UL 60947-4-1, CSA C22.2 No. 60335-2-40 LZGH2 A2L, CSA C22.2 No. 60947-4-1
Tensión nominal de operación	Main Circuit 690 V
Frecuencia nominal (f)	Control Circuit 50 / 60 Hz
	Main Circuit 50 / 60 Hz
Corriente térmica convencional de aire libre (I_th)	según IEC 60947-4-1, contactores abiertos θ = 40 °C 50 A
Corriente nominal de funcionamiento AC-1 (I_e)	(690 V) 40 °C 50 A
	(690 V) 60 °C 42 A
	(690 V) 70 °C 37 A
Corriente nominal de funcionamiento AC-3 (I_e)	(415 V) 60 °C 32 A
	(440 V) 60 °C 32 A
	(500 V) 60 °C 28 A
	(690 V) 60 °C 21 A
	(380 / 400 V) 60 °C 32 A
	(220 / 230 / 240 V) 60 °C 33 A
Corriente nominal de funcionamiento AC-3e (I_e)	(415 V) 60 °C 32 A
	(440 V) 60 °C 32 A
	(500 V) 60 °C 28 A
	(690 V) 60 °C 21 A
	(380 / 400 V) 60 °C 32 A
	(220 / 230 / 240 V) 60 °C 33 A
Corriente nominal de funcionamiento DC-1 (I_e)	(110 V) 2 polos en serie, 40 °C 50 A
	(110 V) 2 polos en serie, 60 °C 42 A
	(110 V) 2 polos en serie, 70 °C 37 A
	(110 V) 3 polos en serie, 40 °C 50 A
	(110 V) 3 polos en serie, 60 °C 42 A
	(110 V) 3 polos en serie, 70 °C 37 A
	(220 V) 3 polos en serie, 40 °C 50 A
	(220 V) 3 polos en serie, 60 °C 42 A
	(220 V) 3 polos en serie, 70 °C 37 A
	(72 V) 1 polo, 40 °C 50 A
	(72 V) 1 polo, 60 °C 42 A
	(72 V) 1 polo, 70 °C 37 A
	(72 V) 2 polos en serie, 40 °C 50 A
	(72 V) 2 polos en serie, 60 °C 42 A
	(72 V) 2 polos en serie, 70 °C 37 A
	(72 V) 3 polos en serie, 40 °C 50 A
	(72 V) 3 polos en serie, 60 °C 42 A
	(72 V) 3 polos en serie, 70 °C 37 A
Corriente nominal de funcionamiento DC-3 (I_e)	(110 V) 2 polos en serie, 40 °C 50 A
	(110 V) 2 polos en serie, 60 °C 42 A
	(110 V) 2 polos en serie, 70 °C 37 A
	(110 V) 3 polos en serie, 40 °C 50 A
	(110 V) 3 polos en serie, 60 °C 42 A
	(110 V) 3 polos en serie, 70 °C 37 A
	(220 V) 3 polos en serie, 40 °C 50 A
	(220 V) 3 polos en serie, 60 °C 42 A
	(220 V) 3 polos en serie, 70 °C 37 A
	(72 V) 1 polo, 40 °C 50 A
	(72 V) 1 polo, 60 °C 42 A
	(72 V) 1 polo, 70 °C 37 A
	(72 V) 2 polos en serie, 40 °C 50 A
	(72 V) 2 polos en serie, 60 °C 42 A
	(72 V) 2 polos en serie, 70 °C 37 A
	(72 V) 3 polos en serie, 40 °C 50 A
	(72 V) 3 polos en serie, 60 °C 42 A
	(72 V) 3 polos en serie, 70 °C 37 A
Corriente nominal de funcionamiento DC-5 (I_e)	(110 V) 2 polos en serie, 40 °C 50 A
	(110 V) 2 polos en serie, 60 °C 42 A
	(110 V) 2 polos en serie, 70 °C 37 A
	(110 V) 3 polos en serie, 40 °C 50 A
	(110 V) 3 polos en serie, 60 °C 42 A
	(110 V) 3 polos en serie, 70 °C 37 A
	(220 V) 3 polos en serie, 40 °C 25 A
	(220 V) 3 polos en serie, 60 °C 25 A
	(220 V) 3 polos en serie, 70 °C 25 A
	(72 V) 1 polo, 40 °C 25 A
	(72 V) 1 polo, 60 °C 25 A
	(72 V) 1 polo, 70 °C 25 A
	(72 V) 2 polos en serie, 40 °C 50 A
	(72 V) 2 polos en serie, 60 °C 42 A
	(72 V) 2 polos en serie, 70 °C 37 A
	(72 V) 3 polos en serie, 40 °C 50 A
	(72 V) 3 polos en serie, 60 °C 42 A
	(72 V) 3 polos en serie, 70 °C 37 A
Potencia operativa nominal AC-3 (P_e)	(400 V) 15 kW
	(415 V) 15 kW
	(440 V) 18.5 kW
	(500 V) 18.5 kW
	(690 V) 18.5 kW
	(380 / 400 V) 15 kW
	(220 / 230 / 240 V) 9 kW
Potencia operativa nominal AC-3e (P_e)	(415 V) 15 kW
	(440 V) 18.5 kW
	(500 V) 18.5 kW
	(690 V) 18.5 kW
	(380 / 400 V) 15 kW
	(220 / 230 / 240 V) 9 kW
Corriente nominal de corta duración Tensión baja (I_cw)	a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 10 s 350 A
	a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 15 min 50 A
	a 40 °C de temperatura ambiente, en aire libre, desde un estado frío 1 min 150 A
	a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 1 s 700 A
	a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 30 s 225 A
Capacidad de rotura máxima	cos phi=0,45 (cos phi=0,35 para Ie > 100 A) a 440 V 500 A
	cos phi=0,45 (cos phi=0,35 para Ie > 100 A) a 690 V 200 A
Tensión nominal de aislamiento (U_i)	según IEC 60947-4-1 690 V
	según UL/CSA 600 V
Tensión nominal soportada por impulsos (U_imp)	6 kV
Frecuencia máxima de conmutación eléctrica	(AC-1) 600 cycles per hour
	(AC-2 / AC-4) 150 cycles per hour
	(AC-3) 1200 cycles per hour
Frecuencia máxima de conmutación mecánica	3600 cycles per hour
Tensión nominal del circuito de control (U_c)	50 Hz 24 ... 60 V
	60 Hz 24 ... 60 V
	Operación de CC 20 ... 60 V
Pérdida de potencia	en condiciones nominales de operación AC-1 por polo 2.4 W
	en condiciones nominales de operación AC-3 por polo 0.9 W
Tiempo de funcionamiento	Entre la desenergización de la bobina y el cierre del contacto NC 13 ... 98 ms
	Entre la desenergización de la bobina y la abertura sin contacto 11 ... 95 ms
	Entre la energización de la bobina y la apertura del contacto NC 38 ... 90 ms
	Entre la energización de la bobina y el cierre sin contacto 40 ... 95 ms
Montaje en contactores	TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715
	TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715
Montaje mediante tornillos (no suministrados)	2 x M4 Screws Placed Diagonally
Capacidad de conexión del circuito principal	Flexible con férula 1/2x 1.5 ... 10 mm²
	Flexible con férula aislada 1x 1.5 ... 10 mm²
	Flexible con férula aislada 2x 1.5 ... 4 mm²
	Sólido rígido 1/2x 2.5 ... 4 mm²
	Trenzado rígido 1/2x 2.5 ... 10 mm²
Conexión del circuito de control de capacidad	Flexible con férula 1/2x 0.75 ... 2.5 mm²
	Flexible con férula aislada 1x 0.75 ... 2.5 mm²
	Flexible con férula aislada 2x 0.75 ... 1.5 mm²
	Sólido rígido 1/2x 1 ... 2.5 mm²
	Trenzado rígido 1/2x 1 ... 2.5 mm²
Longitud de pelado del cable	Circuito de control 10 mm
	Circuito Principal 14 mm
Grado de protección	acc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20
	acc. to IEC 60529, IEC 60947-1, EN 60529 Main Terminals IP20
Par de apriete	Control Circuit 1.2 N·m
	Main Circuit 2.5 N·m
Tipo de terminal	Terminales de tornillo
Nombre del producto	Block Contactor
Técnica UL/CSA
Tensión máxima de funcionamiento UL/CSA	Main Circuit 600 V
Clasificación de uso general UL/CSA	(600 V AC) 50 A
Potencia nominal UL/CSA	(120 V AC) Single Phase 2 hp
	(200 ... 208 V AC) Three Phase 10 hp
	(220 ... 240 V AC) Three Phase 10 hp
	(240 V AC) Single Phase 5 hp
	(440 ... 480 V AC) Three Phase 20 hp
	(550 ... 600 V AC) Three Phase 25 hp
Capacidad de conexión del circuito principal UL/CSA	Sólido rígido 1/2x 14-10 AWG
	Trenzado rígido 1/2x 14-8 AWG
Circuito de control de la capacidad de conexión UL/CSA	Sólido rígido 1/2x 18-14 AWG
	Trenzado rígido 1/2x 18-14 AWG
Par de apriete UL/CSA	Control Circuit 11 in·lb
	Main Circuit 22 in·lb
Amperios a plena carga Uso del motor	(120 V AC) Single Phase 24 A
	(200 ... 208 V AC) Three Phase 32.2 A
	(220 ... 240 V AC) Three Phase 28 A
	(240 V AC) Single Phase 28 A
	(440 ... 480 V AC) Three Phase 27 A
	(550 ... 600 V AC) Three Phase 27 A
Ambiente
Temperatura ambiente	Close to Contactor Fitted with Thermal O/L Relay -25 ... 60 °C
	Close to Contactor without Thermal O/L Relay -40 ... 70 °C
	Close to Contactor for Storage -60 ... +80 °C
Resistencia climática	according to IEC 60068-2-30 and 60068-2-11 - UTE C 63-100 Specification II
Altitud máxima de funcionamiento permisible	Sin reducción de potencia 3000 m
Resistencia a los golpes según IEC 60068-2-27	Cerrado, dirección del amortiguador: B1 25 g
	Abierto, dirección del amortiguador: B1 5 g
	Dirección del choque: A 30 g
	Dirección del amortiguador: B2 15 g
	Dirección del amortiguador: C1 25 g
	Dirección del amortiguador: C2 25 g
Resistencia a las vibraciones según IEC 60068-2-6	Posición cerrada de 4 g y posición abierta de 2 g 5 ... 300 Hz
Grado de contaminación	3
Cumplimiento de Materiales
Plantilla de notificación de minerales de conflicto (CMRT)	9AKK108467A5658
Declaración REACH	2CMT2021-006202
Información sobre RoHS	2CMT2021-006277
Estado de RoHS	Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019
SCIP	ad5f74ad-61e0-4faa-a03b-3791158b39ba China
SCIP simplificado	1f436266-dbc6-4be8-81d1-c4e5045e2dad Norway
	6baadbd4-e49c-406a-b0e0-8a995b3409cf Netherlands
	2997af4b-1f2d-4a0f-a8db-3a59b3b84dba Hungary
	2eb75364-1d07-465f-a25f-c21c5eff9a45 Estonia
	6bea83b3-ec70-427b-b8ea-9a8585290f4f Poland
	06beb437-d27b-423d-b6ca-3ae1d3edfc70 Germany
	ac271a96-fd33-47fc-ac74-9144dcf4b701 Hungary
	566d8162-9baf-461d-be19-49c1b77046b0 Portugal
	11637aed-991e-4aaf-ba95-cc7309b6b3d2 Belgium
	e571c41a-fbdb-4474-8acd-cb691abe60af Germany
	d055e1cb-7c95-4b69-9efd-02d9eb2bf1dd Denmark
	3c536b7a-cf1d-496f-b267-fbc39bf3c11e Finland
	02606fd5-84cd-411a-a5a3-d06dc5137ce2 Greece
	418f2e4f-e524-436c-8069-cfcf3cfac194 Spain
	cdceae0c-c1b1-4694-ab1d-ee4c49cc092c Germany
	27fba4d3-a083-469e-b074-c5bddd487922 France
	f3ff523a-5ae4-48c5-97ec-2f7ed80fe012 Germany
	32ff2620-0a2c-45fb-9d9c-780840c9a7a2 Sweden
	79ed5a9e-e03b-49e5-91a5-974983d51958 Bulgaria
	10d8280f-d349-4850-ab51-49caeb8a6089 Poland
	62bcedaf-a576-4f3e-9ee4-ba6fe5679172 Czech Republic
	29c97c5f-e6b4-41fa-83ba-98864f835a33 Croatia
	f90b1f93-4bb4-4dc2-9cd2-28748d64425e Belgium
	07c190f8-03d3-49cc-9956-68982a9af446 Sweden
	40de624d-a213-4dfb-8788-60df12f96be5 France
	53a2b53f-3c24-47d9-89e1-2ad047aab4c7 Poland
	cf892f20-66eb-4279-8377-5d06188b94d1 Germany
Ley de Control de Sustancias Tóxicas - TSCA	2CMT2023-006525
WEEE B2C / B2B	De empresa a empresa
Categoría RAEE	5. Equipo pequeño (sin dimensión externa de más de 50 cm)
ABB EcoSolutions
ABB EcoSolutions	Sí
Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero	No se envía ningún residuo no peligroso a un vertedero
Instrucciones de desmontaje al final de la vida útil	1SBC101080M6801
Declaración Ambiental de Producto - EPD	1SBD250584E4000
Eficiencia energética mejorada para los clientes	Eficiencia del producto: producto considerado más eficiente energéticamente en comparación con productos similares en el mercado o productos más antiguos de la misma línea.
Tasa de reciclabilidad del producto según EN45555	Diseño para cerrar ciclos de recursos - Norma EN45555 - 94.3 %
Certificados y Declaraciones (Número de Documento)
A2L Certificate – UL	9AKK108469A4875
	9AKK108469A4879
Certificado ABS	ABS_20-2060694-PDA
Certificado BV	BV_2634H24898C1
Certificado CB	CB_SE-116364
Certificado CCC	CCC_2024010304656668
Certificado CQC	CQC2010010304445623
	CQC2020010304294316
Declaración de conformidad - CCC	2020980304001254
	2020980304001052
Declaración de conformidad - CE	1SBD250000U1000
Declaración de conformidad - UKCA	1SBD250031U1000
Certificado DNV	DNV_TAE00001AF-4
Certificado GOST	GOST_POCCFR.ME77.B07175.pdf
Certificado KC	KC_HW02016-15001C
Certificado LR	LRS_LR23403517TA-02
Certificado RINA	RINA_ELE142224XG
Certificado RMRS	RMRS_1802705280
Certificado UL	UL-US-2150887-5
	UL-CA-2142658-5
Tarjeta de listado UL	E312527
Información de Embalaje
Embalaje Nivel 1 Unidades	caja 1 pieza
Embalaje Nivel 1 Ancho	87 mm
Embalaje Nivel 1 Largo	87 mm
Embalaje Nivel 1 Alto	47 mm
Embalaje Nivel 1 Peso	0.31 kg
Embalaje Nivel 1 EAN	3471523111219
Embalaje Nivel 2 Unidades	caja 21 pieza
Embalaje Nivel 2 Ancho	250 mm
Embalaje Nivel 2 Largo	300 mm
Embalaje Nivel 2 Alto	315 mm
Embalaje Nivel 2 Peso	13.95 kg
Clasificaciones y estándares externos
Código de clasificación de objetos	Q
ETIM 7	EC000066 - Power contactor, AC switching
ETIM 8	EC000066 - Power contactor, AC switching
ETIM 9	EC000066 - Power contactor, AC switching
Clase electrónica	V11.0 : 27371003
UNSPSC	39121529
Código de categoría granular de IDEA (IGCC)	4758 >> Iec Contactors
Número E (Finlandia)	3705807
Número E (Suecia)	3211345

ETIM for 1SBL277001R1100 Interruptores de baja tensión (EC000066)
Característica	Valor
Voltaje nominal de suministro piloto piloto para CA 50 Hz (EF003978)	24 V
Voltaje nominal de suministro piloto piloto para CA 60 Hz (EF003979)	24 V
Voltaje nominal de suministro piloto de piloto para CC (EF003980)	20 V
Tipo de tensión de accionamiento (EF008242)	CA/CC
Corriente de funcionamiento nominal Ie en CA-1, 400 V (EF001393)	50 A
Corriente de funcionamiento nominal Ie en CA-3, 400 V (EF001392)	32 A
Potencia de funcionamiento nominal en CA-3, 400 V (EF001364)	15 kW
Apto para instalación en serie (EF001126)	No
Número de contactos auxiliares normalmente abiertos (EF001376)	0
Número de contactos auxiliares normalmente cerrados (EF001377)	0
Tipo de conexión del circuito de corriente principal (EF006819)	Conexión roscada
Número de contactos normalmente cerrados como contactos principales (EF001375)	0
Número de contactos normalmente abiertos como contactos principales (EF001374)	3

Datasheet - PDF

▲

Título:	Tamaño:	Tipo:
PDF CATÁLOGO PROTECCIÓN DE MOTORES ES.pdf	31 Mbytes
AF30-30-00 CONT.3P BOB 24-60Vca 20-60Vcc - ABB - AF30-30-00-11 - 1SBL277001R1100	100 Kbytes
AF30-30-00-11 1SBL277001R1100 ABB AF30-30-00 CONT.3P BOB 24-60Vca 20-60Vcc	72 Kbytes

Opiniones: (0) ▲

Ningún comentario por el momento.

Añadir comentario

Añadir comentario

ocultar

Valoración:
Nombre:
Email:
Título:
Opinión:
¿Recomienda la compra de este producto? Sí No

	Añadir comentario

Últimas Opiniones de Nuestros Clientes

Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, te agradecemos ese minuto que inviertes en dejarnos tu opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerte un servicio de todavía mayor calidad.

5 / 5 merci beaucoup

— sotitradim 29/11/2025
Valoración del cliente:

Producto: SL20,MNM,IP42,300lm,1H SL2MNM42H1C EATON ELEC
4 / 5 Amazing to use it

— B rahul 04/10/2025
Valoración del cliente:

Producto: 661601 LEGRAND URA21LED 70LM 1H IP42 NP
5 / 5 good

— B rahul 18/09/2025
Valoración del cliente:

Producto: 31295 WÖHNER Portafusible Class CC 1p, 3
5 / 5 Usefull product

— B rahul 18/09/2025
Valoración del cliente:

Producto: 2CSF202004R1250 ABB Int.dif.FH202AC-25/0,03 2
