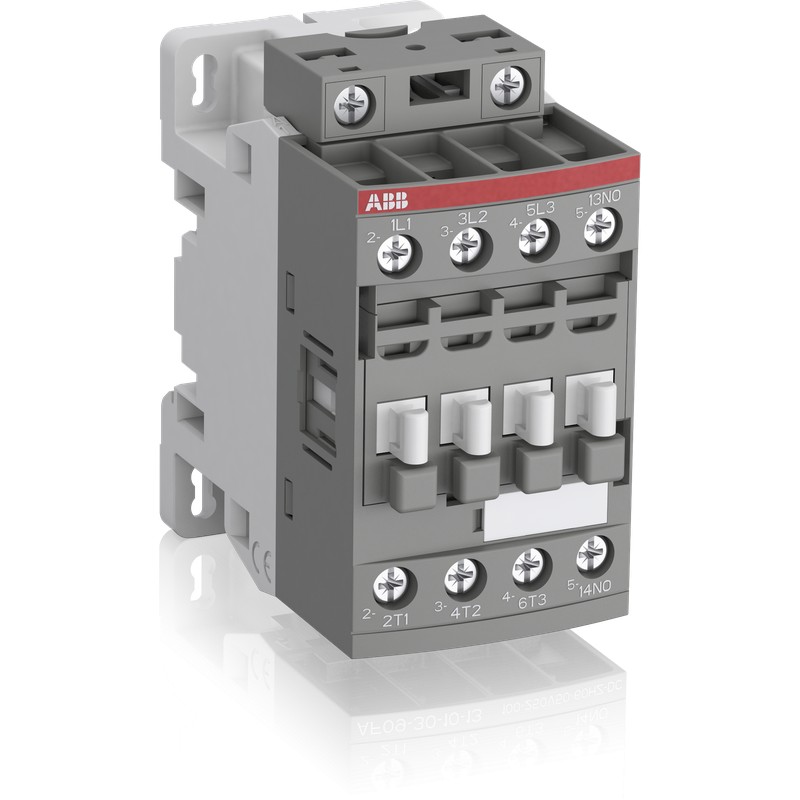

1SBL177001R1310 ABB AF16-30-10 CONT.3P BOB 100-250Vca-cc

1SBL177001R1310

ABB

AF16-30-10 CONT.3P BOB 100-250Vca-cc

AF16-30-10-13 100-250V50/60HZ-DC Contactor

Más detalles


Componentes industriales de baja tensión > Contactor de potencia para conmutar la alimentación de CA

Contactores y relés térmicos > Contactores AF hasta 38 A

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

Precio total: $69.08
Precio unitario: $69.08
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Comprados juntos habitualmente

Más vendidos

Más Información



Clasificación
Cantidad mínima de pedido1 pieza
Código arancelario85364900
Descargas Populares
Datos de EPLAN9AAC159647_EPLAN
Ficha técnica, información técnica1SBC100214C0202
Instrucciones y manuales1SBC101027M6801
Instrucciones y manuales (parte 2)1SAC200017M0002
Dibujo dimensional CAD2CDC001079B0201
Dimensiones
Ancho del product45 mm
Largo del product77 mm
Alto del producto86 mm
Peso del product0.27 kg
Técnica
Número de contactos principales NO3
Número de contactos principales NC0
Número de contactos auxiliares NO1
Número de contactos auxiliares NC0
Número de polos3P
NormasIEC/EN 60947-1, IEC/EN 60947-4-1, UL 60335-2-40 LZGH2 A2L, UL 60947-4-1, CSA C22.2 No. 60335-2-40 LZGH2 A2L, CSA C22.2 No. 60947-4-1
Tensión nominal de operaciónAuxiliary Circuit 690 V
Main Circuit 690 V
Frecuencia nominal (f)Auxiliary Circuit 50 / 60 Hz
Control Circuit 50 / 60 Hz
Main Circuit 50 / 60 Hz
Corriente térmica convencional de aire libre (Ith)según IEC 60947-4-1, contactores abiertos θ = 40 °C 35 A
según IEC 60947-5-1, Θ = 40 °C 16 A
Corriente nominal de funcionamiento AC-1 (Ie)(690 V) 40 °C 30 A
(690 V) 60 °C 30 A
(690 V) 70 °C 26 A
Corriente nominal de funcionamiento AC-3 (Ie)(415 V) 60 °C 18 A
(440 V) 60 °C 18 A
(500 V) 60 °C 15 A
(690 V) 60 °C 10.5 A
(380 / 400 V) 60 °C 18 A
(220 / 230 / 240 V) 60 °C 18 A
Corriente nominal de funcionamiento AC-3e (Ie)(415 V) 60 °C 18 A
(440 V) 60 °C 18 A
(500 V) 60 °C 15 A
(690 V) 60 °C 10.5 A
(380 / 400 V) 60 °C 18 A
(220 / 230 / 240 V) 60 °C 18 A
Corriente nominal de funcionamiento AC-15 (Ie)(500 V) 2 A
(690 V) 2 A
(24 / 127 V) 6 A
(220 / 240 V) 4 A
(400 / 440 V) 3 A
Corriente nominal de funcionamiento DC-1 (Ie)(110 V) 1 polo, 40 °C 20 A
(110 V) 1 polo, 60 °C 20 A
(110 V) 1 polo, 70 °C 20 A
(110 V) 2 polos en serie, 40 °C 30 A
(110 V) 2 polos en serie, 60 °C 30 A
(110 V) 2 polos en serie, 70 °C 26 A
(110 V) 3 polos en serie, 40 °C 30 A
(110 V) 3 polos en serie, 60 °C 30 A
(110 V) 3 polos en serie, 70 °C 26 A
(220 V) 2 polos en serie, 40 °C 20 A
(220 V) 2 polos en serie, 60 °C 20 A
(220 V) 2 polos en serie, 70 °C 20 A
(220 V) 3 polos en serie, 40 °C 30 A
(220 V) 3 polos en serie, 60 °C 30 A
(220 V) 3 polos en serie, 70 °C 26 A
(72 V) 1 polo, 40 °C 30 A
(72 V) 1 polo, 60 °C 30 A
(72 V) 1 polo, 70 °C 26 A
(72 V) 2 polos en serie, 40 °C 30 A
(72 V) 2 polos en serie, 60 °C 30 A
(72 V) 2 polos en serie, 70 °C 26 A
(72 V) 3 polos en serie, 40 °C 30 A
(72 V) 3 polos en serie, 60 °C 30 A
(72 V) 3 polos en serie, 70 °C 26 A
Corriente nominal de funcionamiento DC-3 (Ie)(110 V) 1 polo, 40 °C 8 A
(110 V) 1 polo, 60 °C 8 A
(110 V) 1 polo, 70 °C 8 A
(110 V) 2 polos en serie, 40 °C 30 A
(110 V) 2 polos en serie, 60 °C 30 A
(110 V) 2 polos en serie, 70 °C 26 A
(110 V) 3 polos en serie, 40 °C 30 A
(110 V) 3 polos en serie, 60 °C 30 A
(110 V) 3 polos en serie, 70 °C 26 A
(220 V) 2 polos en serie, 40 °C 8 A
(220 V) 2 polos en serie, 60 °C 8 A
(220 V) 2 polos en serie, 70 °C 8 A
(220 V) 3 polos en serie, 40 °C 30 A
(220 V) 3 polos en serie, 60 °C 30 A
(220 V) 3 polos en serie, 70 °C 26 A
(72 V) 1 polo, 40 °C 30 A
(72 V) 1 polo, 60 °C 30 A
(72 V) 1 polo, 70 °C 26 A
(72 V) 2 polos en serie, 40 °C 30 A
(72 V) 2 polos en serie, 60 °C 30 A
(72 V) 2 polos en serie, 70 °C 26 A
(72 V) 3 polos en serie, 40 °C 30 A
(72 V) 3 polos en serie, 60 °C 30 A
(72 V) 3 polos en serie, 70 °C 26 A
Corriente nominal de funcionamiento DC-5 (Ie)(110 V) 1 polo, 40 °C 4 A
(110 V) 1 polo, 60 °C 4 A
(110 V) 1 polo, 70 °C 4 A
(110 V) 2 polos en serie, 40 °C 20 A
(110 V) 2 polos en serie, 60 °C 20 A
(110 V) 2 polos en serie, 70 °C 20 A
(110 V) 3 polos en serie, 40 °C 30 A
(110 V) 3 polos en serie, 60 °C 30 A
(110 V) 3 polos en serie, 70 °C 26 A
(220 V) 2 polos en serie, 40 °C 4 A
(220 V) 2 polos en serie, 60 °C 4 A
(220 V) 2 polos en serie, 70 °C 4 A
(220 V) 3 polos en serie, 40 °C 16 A
(220 V) 3 polos en serie, 60 °C 16 A
(220 V) 3 polos en serie, 70 °C 16 A
(72 V) 1 polo, 40 °C 16 A
(72 V) 1 polo, 60 °C 16 A
(72 V) 1 polo, 70 °C 16 A
(72 V) 2 polos en serie, 40 °C 30 A
(72 V) 2 polos en serie, 60 °C 30 A
(72 V) 2 polos en serie, 70 °C 26 A
(72 V) 3 polos en serie, 40 °C 30 A
(72 V) 3 polos en serie, 60 °C 30 A
(72 V) 3 polos en serie, 70 °C 26 A
Corriente nominal de funcionamiento DC-13 (Ie)(24 V) 6 A / 144 W
(48 V) 2.8 A / 134 W
(72 V) 1 A / 72 W
(110 V) 0.55 A / 60 W
(125 V) 0.55 A / 69 W
(220 V) 0.27 A / 60 W
(250 V) 0.27 A / 68 W
(400 V) 0.15 A / 60 W
(500 V) 0.13 A / 65 W
(600 V) 0.1 A / 60 W
Potencia operativa nominal AC-3 (Pe)(400 V) 7.5 kW
(415 V) 9 kW
(440 V) 9 kW
(500 V) 9 kW
(690 V) 9 kW
(380 / 400 V) 7.5 kW
(220 / 230 / 240 V) 4 kW
Potencia operativa nominal AC-3e (Pe)(415 V) 9 kW
(440 V) 9 kW
(500 V) 9 kW
(690 V) 9 kW
(380 / 400 V) 7.5 kW
(220 / 230 / 240 V) 4 kW
Corriente nominal de corta duración Tensión baja (Icw)a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 10 s 150 A
a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 15 min 35 A
a 40 °C de temperatura ambiente, en aire libre, desde un estado frío 1 min 60 A
a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 1 s 300 A
a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 30 s 80 A
durante 0,1 s 140 A
durante 1 s 100 A
Capacidad de rotura máximacos phi=0,45 (cos phi=0,35 para Ie > 100 A) a 440 V 250 A
cos phi=0,45 (cos phi=0,35 para Ie > 100 A) a 690 V 106 A
Tensión nominal de aislamiento (Ui)según IEC 60947-4-1 690 V
según IEC 60947-5-1 690 V
según UL/CSA 600 V
Tensión nominal soportada por impulsos (Uimp)6 kV
Frecuencia máxima de conmutación eléctrica(AC-1) 600 cycles per hour
(AC-15) 1200 cycles per hour
(AC-2 / AC-4) 300 cycles per hour
(AC-3) 1200 cycles per hour
(DC-13) 900 cycles per hour
Frecuencia máxima de conmutación mecánica3600 cycles per hour
Tensión nominal del circuito de control (Uc)50 Hz 100 ... 250 V
60 Hz 100 ... 250 V
Operación de CC 100 ... 250 V
Pérdida de potenciaa 6 A por poste 0.1 W
en condiciones nominales de operación AC-1 por polo 1.2 W
en condiciones nominales de operación AC-3 por polo 0.35 W
Tiempo de funcionamientoEntre la desenergización de la bobina y el cierre del contacto NC 13 ... 98 ms
Entre la desenergización de la bobina y la abertura sin contacto 11 ... 95 ms
Entre la energización de la bobina y la apertura del contacto NC 38 ... 90 ms
Entre la energización de la bobina y el cierre sin contacto 40 ... 95 ms
Montaje en contactoresTH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715
TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715
Montaje mediante tornillos (no suministrados)2 x M4 Screws Placed Diagonally
Capacidad de conexión del circuito principalFlexible con férula 1/2x 0.75 ... 6 mm²
Flexible con férula aislada 1x 0.75 ... 4 mm²
Flexible con férula aislada 2x 0.75 ... 2.5 mm²
Sólido rígido 1/2x 1 ... 4 mm²
Trenzado rígido 1/2x 1 ... 6 mm²
Capacidad de conexión del circuito auxiliarFlexible con férula 1/2x 0.75 ... 2.5 mm²
Flexible con férula aislada 2x 0.75 ... 1.5 mm²
Flexible con férula aislada 1x 0.75 ... 2.5 mm²
Sólido rígido 1/2x 1 ... 2.5 mm²
Trenzado rígido 1/2x 1 ... 2.5 mm²
Conexión del circuito de control de capacidadFlexible con férula 1/2x 0.75 ... 2.5 mm²
Flexible con férula aislada 1x 0.75 ... 2.5 mm²
Flexible con férula aislada 2x 0.75 ... 1.5 mm²
Sólido rígido 1/2x 1 ... 2.5 mm²
Trenzado rígido 1/2x 1 ... 2.5 mm²
Longitud de pelado del cableCircuito auxiliar 10 mm
Circuito de control 10 mm
Circuito Principal 10 mm
Grado de protecciónacc. to IEC 60529, IEC 60947-1, EN 60529 Auxiliary Terminals IP20
acc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20
acc. to IEC 60529, IEC 60947-1, EN 60529 Main Terminals IP20
Par de aprieteAuxiliary Circuit 1.2 N·m
Control Circuit 1.2 N·m
Main Circuit 1.5 N·m
Tipo de terminalTerminales de tornillo
Nombre del productoBlock Contactor
Técnica UL/CSA
Tensión máxima de funcionamiento UL/CSAMain Circuit 600 V
Clasificación de uso general UL/CSA(600 V AC) 30 A
Potencia nominal UL/CSA(120 V AC) Single Phase 1-1/2 hp
(200 ... 208 V AC) Three Phase 5 hp
(220 ... 240 V AC) Three Phase 5 hp
(240 V AC) Single Phase 3 hp
(440 ... 480 V AC) Three Phase 10 hp
(550 ... 600 V AC) Three Phase 15 hp
Capacidad de conexión del circuito principal UL/CSASólido rígido 1/2x 16-10 AWG
Trenzado rígido 1/2x 16-10 AWG
Capacidad de conexión Circuito auxiliar UL/CSASólido rígido 1/2x 18-14 AWG
Trenzado rígido 1/2x 18-14 AWG
Circuito de control de la capacidad de conexión UL/CSASólido rígido 1/2x 18-14 AWG
Trenzado rígido 1/2x 18-14 AWG
Par de apriete UL/CSAAuxiliary Circuit 11 in·lb
Control Circuit 11 in·lb
Main Circuit 13 in·lb
Amperios a plena carga Uso del motor(120 V AC) Single Phase 20 A
(200 ... 208 V AC) Three Phase 17.5 A
(220 ... 240 V AC) Three Phase 15.2 A
(240 V AC) Single Phase 17 A
(440 ... 480 V AC) Three Phase 14 A
(550 ... 600 V AC) Three Phase 17 A
Ambiente
Temperatura ambienteClose to Contactor Fitted with Thermal O/L Relay -25 ... 60 °C
Close to Contactor without Thermal O/L Relay -40 ... 70 °C
Close to Contactor for Storage -60 ... +80 °C
Resistencia climáticaCategory B according to IEC 60947-1 Annex Q
Altitud máxima de funcionamiento permisibleSin reducción de potencia 3000 m
Resistencia a los golpes según IEC 60068-2-27Cerrado, dirección del amortiguador: B1 25 g
Abierto, dirección del amortiguador: B1 5 g
Dirección del choque: A 30 g
Dirección del amortiguador: B2 15 g
Dirección del amortiguador: C1 25 g
Dirección del amortiguador: C2 25 g
Resistencia a las vibraciones según IEC 60068-2-6Posición cerrada de 4 g y posición abierta de 2 g 5 ... 300 Hz
Grado de contaminación3
Cumplimiento de Materiales
Plantilla de notificación de minerales de conflicto (CMRT)9AKK108467A5658
Declaración REACH2CMT2021-006202
Información sobre RoHS2CMT2021-006277
Estado de RoHSSiguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019
SCIP7a393deb-b5ee-452e-a4a0-02cb2786c00b China
SCIP simplificado5c4b3013-a234-44bc-8585-8ee74ca8bd1e Belgium
05b37de9-06b1-412b-b36a-40558952b2e6 Poland
83987f1c-85da-41fe-9bad-c3cbe6d08e2f Poland
a08de364-3438-4693-97a4-1d42e0df4ae1 Norway
1cc03565-5a3b-4406-9a23-f53d0ed3d46b Netherlands
26bed53f-dc0f-4984-8b2e-28f613d6e5b5 Hungary
71630ddb-6d94-4716-a962-b7f5a42d8c78 Estonia
aeafaa16-4dc1-482d-a2ed-c8a9a7857bc2 Finland
e7f05330-47ca-4173-af56-34af52268aae Spain
ec0d8073-a5f9-4e51-9d60-826b0bcefdeb Sweden
8f53cd22-04d3-4e82-9a06-f87dac1dce1f Germany
1abf1bec-ca4d-49d9-aa65-e2e88d858f6d Germany
d17baa49-ac6b-4c8a-9677-cfbec4de6f46 Denmark
002365df-6444-4d0f-8a9e-170c9fb9399a Bulgaria
0db83908-6579-4d22-80a2-eaba40a8f67c Greece
e92bd3e0-be38-4d8a-89d5-6dac683d678b Belgium
77f6c676-52c5-41e6-bc93-671ab47c6c2c Portugal
1985f3b2-717b-4f13-82f1-d0e9236eb2ff Germany
3098aa26-4b56-4300-ac27-1d7bfc8a371e Poland
e5c4a693-1284-4bc5-bea2-c2cfad7658b1 France
84230eb2-0d00-4e71-ae6c-b1c655766493 Sweden
89d899a2-a08f-435d-8be3-6e50e8bf9e56 Germany
b52b8bda-bb68-4f2a-a3b2-fa5a20c72fcd France
1ce8c6f4-b3d1-48da-8cc6-fd11f3dcb7f2 Hungary
2db7b5e9-1628-460d-be26-fd7abeed141d Croatia
63885e47-d5ce-40f2-b0eb-db8ef3f9a996 Czech Republic
b64fa0e6-48c7-4718-bc67-200a90ea6491 Germany
Ley de Control de Sustancias Tóxicas - TSCA2CMT2023-006525
WEEE B2C / B2BDe empresa a empresa
Categoría RAEE5. Equipo pequeño (sin dimensión externa de más de 50 cm)
ABB EcoSolutions
ABB EcoSolutions
Emplazamiento ABB cumpliendo el objetivo de residuos al vertederoNo se envía ningún residuo no peligroso a un vertedero
Instrucciones de desmontaje al final de la vida útil1SBC101080M6801
Declaración Ambiental de Producto - EPD1SBD250584E3000
Eficiencia energética mejorada para los clientesEficiencia del producto: producto considerado más eficiente energéticamente en comparación con productos similares en el mercado o productos más antiguos de la misma línea.
Tasa de reciclabilidad del producto según EN45555Diseño para cerrar ciclos de recursos - Norma EN45555 - 92.7 %
Certificados y Declaraciones (Número de Documento)
A2L Certificate – UL9AKK108469A4875
9AKK108469A4879
Certificado ABSABS_20-2060694-PDA
Certificado BVBV_2634H24898C1
Certificado CBCB_SE-113345
Certificado CCCCCC_2024010304656669
Certificado CQCCQC2010010304445624
CQC2020010304298240
Declaración de conformidad - CCC2020980304001253
2020980304001082
Declaración de conformidad - CE1SBD250000U1000
Declaración de conformidad - UKCA1SBD250031U1000
Certificado DNVDNV_TAE00001AF-4
Certificado GOSTGOST_POCCFR.ME77.B07175.pdf
Certificado KCKC_HW02016-15005C
Certificado LRLRS_LR23403517TA-02
Certificado RINARINA_ELE142224XG
Certificado RMRSRMRS_1802705280
Certificado ULUL-US-2150887-5
UL-CA-2142658-5
Tarjeta de listado ULE312527
Información de Embalaje
Embalaje Nivel 1 Unidadescaja 1 pieza
Embalaje Nivel 1 Ancho87 mm
Embalaje Nivel 1 Largo79 mm
Embalaje Nivel 1 Alto47 mm
Embalaje Nivel 1 Peso0.27 kg
Embalaje Nivel 1 EAN3471523110632
Embalaje Nivel 2 Unidadescaja 27 pieza
Embalaje Nivel 2 Ancho250 mm
Embalaje Nivel 2 Largo300 mm
Embalaje Nivel 2 Alto315 mm
Embalaje Nivel 2 Peso7.29 kg
Clasificaciones y estándares externos
Código de clasificación de objetosQ
ETIM 7EC000066 - Power contactor, AC switching
ETIM 8EC000066 - Power contactor, AC switching
ETIM 9EC000066 - Power contactor, AC switching
Clase electrónicaV11.0 : 27371003
UNSPSC39121529
Código de categoría granular de IDEA (IGCC)4758 >> Iec Contactors
Número E (Finlandia)3706243
Número E (Suecia)3211372

ETIM for 1SBL177001R1310 Interruptores de baja tensión (EC000066)
Característica Valor
Voltaje nominal de suministro piloto piloto para CA 50 Hz (EF003978) 100 V
Voltaje nominal de suministro piloto piloto para CA 60 Hz (EF003979) 100 V
Voltaje nominal de suministro piloto de piloto para CC (EF003980) 100 V
Tipo de tensión de accionamiento (EF008242) CA/CC
Corriente de funcionamiento nominal Ie en CA-1, 400 V (EF001393) 30 A
Corriente de funcionamiento nominal Ie en CA-3, 400 V (EF001392) 18 A
Potencia de funcionamiento nominal en CA-3, 400 V (EF001364) 7.5 kW
Apto para instalación en serie (EF001126) No
Número de contactos auxiliares normalmente abiertos (EF001376) 1
Número de contactos auxiliares normalmente cerrados (EF001377) 0
Tipo de conexión del circuito de corriente principal (EF006819) Conexión roscada
Número de contactos normalmente cerrados como contactos principales (EF001375) 0
Número de contactos normalmente abiertos como contactos principales (EF001374) 3

Datasheet - PDF

Opiniones: (0)

Ningún comentario por el momento.

Añadir comentario
ocultar
Valoración:
Nombre:
Email:
Título:
Opinión:
  Captcha
  Añadir comentario

Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, te agradecemos ese minuto que inviertes en dejarnos tu opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerte un servicio de todavía mayor calidad.
