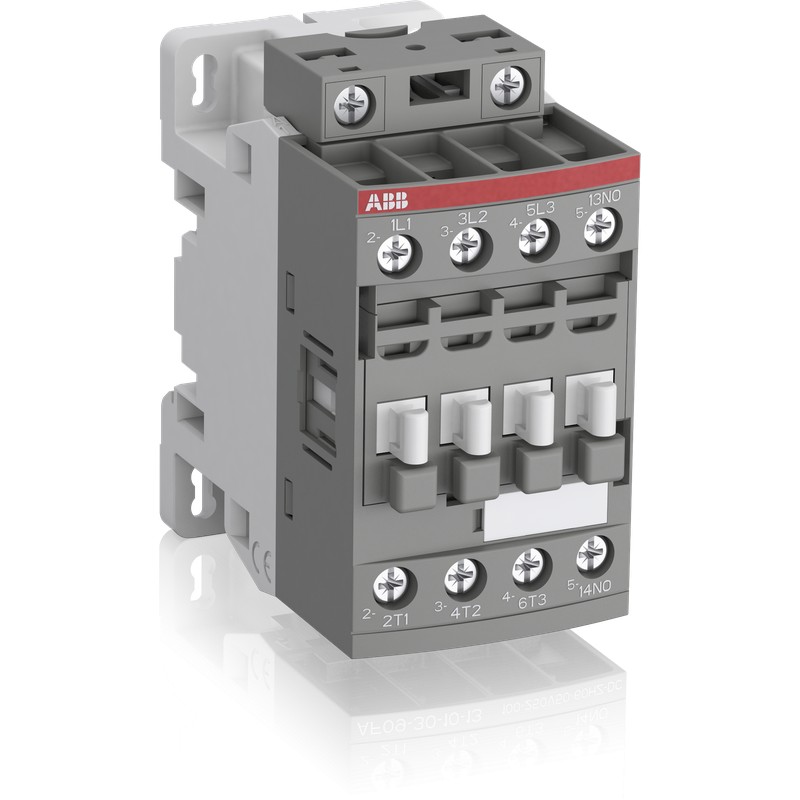

1SBL177001R1401
ABB
1
Componentes industriales de baja tensión > Contactor de potencia para conmutar la alimentación de CA
Contactores y relés térmicos > Contactores AF hasta 38 A
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Gracias por su interés en nuestros productos, esperamos que el plazo indicado sea conveniente para usted.
Durante la tramitación del pedido podrá seleccionar el tipo de envío que mejor se adapte a sus necesidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
| Clasificación | |
|---|---|
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85364900 |
| Descargas Populares | |
| Datos de EPLAN | 9AAC159647_EPLAN |
| Ficha técnica, información técnica | 1SBC100214C0202 |
| Instrucciones y manuales | 1SBC101027M6801 |
| Instrucciones y manuales (parte 2) | 1SAC200017M0002 |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Dimensiones | |
| Ancho del product | 45 mm |
| Largo del product | 77 mm |
| Alto del producto | 86 mm |
| Peso del product | 0.31 kg |
| Técnica | |
| Número de contactos principales NO | 3 |
| Número de contactos principales NC | 0 |
| Número de contactos auxiliares NO | 0 |
| Número de contactos auxiliares NC | 1 |
| Número de polos | 3P |
| Normas | IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60335-2-40 LZGH2 A2L, UL 60947-4-1, CSA C22.2 No. 60335-2-40 LZGH2 A2L, CSA C22.2 No. 60947-4-1 |
| Tensión nominal de operación | Auxiliary Circuit 690 V |
| Main Circuit 690 V | |
| Frecuencia nominal (f) | Auxiliary Circuit 50 / 60 Hz |
| Control Circuit 50 / 60 Hz | |
| Main Circuit 50 / 60 Hz | |
| Corriente térmica convencional de aire libre (Ith) | según IEC 60947-4-1, contactores abiertos θ = 40 °C 35 A |
| según IEC 60947-5-1, Θ = 40 °C 16 A | |
| Corriente nominal de funcionamiento AC-1 (Ie) | (690 V) 40 °C 30 A |
| (690 V) 60 °C 30 A | |
| (690 V) 70 °C 26 A | |
| Corriente nominal de funcionamiento AC-3 (Ie) | (415 V) 60 °C 18 A |
| (440 V) 60 °C 18 A | |
| (500 V) 60 °C 15 A | |
| (690 V) 60 °C 10.5 A | |
| (380 / 400 V) 60 °C 18 A | |
| (220 / 230 / 240 V) 60 °C 18 A | |
| Corriente nominal de funcionamiento AC-3e (Ie) | (415 V) 60 °C 18 A |
| (440 V) 60 °C 18 A | |
| (500 V) 60 °C 15 A | |
| (690 V) 60 °C 10.5 A | |
| (380 / 400 V) 60 °C 18 A | |
| (220 / 230 / 240 V) 60 °C 18 A | |
| Corriente nominal de funcionamiento AC-15 (Ie) | (500 V) 2 A |
| (690 V) 2 A | |
| (24 / 127 V) 6 A | |
| (220 / 240 V) 4 A | |
| (400 / 440 V) 3 A | |
| Corriente nominal de funcionamiento DC-1 (Ie) | (110 V) 1 polo, 40 °C 20 A |
| (110 V) 1 polo, 60 °C 20 A | |
| (110 V) 1 polo, 70 °C 20 A | |
| (110 V) 2 polos en serie, 40 °C 30 A | |
| (110 V) 2 polos en serie, 60 °C 30 A | |
| (110 V) 2 polos en serie, 70 °C 26 A | |
| (110 V) 3 polos en serie, 40 °C 30 A | |
| (110 V) 3 polos en serie, 60 °C 30 A | |
| (110 V) 3 polos en serie, 70 °C 26 A | |
| (220 V) 2 polos en serie, 40 °C 20 A | |
| (220 V) 2 polos en serie, 60 °C 20 A | |
| (220 V) 2 polos en serie, 70 °C 20 A | |
| (220 V) 3 polos en serie, 40 °C 30 A | |
| (220 V) 3 polos en serie, 60 °C 30 A | |
| (220 V) 3 polos en serie, 70 °C 26 A | |
| (72 V) 1 polo, 40 °C 30 A | |
| (72 V) 1 polo, 60 °C 30 A | |
| (72 V) 1 polo, 70 °C 26 A | |
| (72 V) 2 polos en serie, 40 °C 30 A | |
| (72 V) 2 polos en serie, 60 °C 30 A | |
| (72 V) 2 polos en serie, 70 °C 26 A | |
| (72 V) 3 polos en serie, 40 °C 30 A | |
| (72 V) 3 polos en serie, 60 °C 30 A | |
| (72 V) 3 polos en serie, 70 °C 26 A | |
| Corriente nominal de funcionamiento DC-3 (Ie) | (110 V) 1 polo, 40 °C 8 A |
| (110 V) 1 polo, 60 °C 8 A | |
| (110 V) 1 polo, 70 °C 8 A | |
| (110 V) 2 polos en serie, 40 °C 30 A | |
| (110 V) 2 polos en serie, 60 °C 30 A | |
| (110 V) 2 polos en serie, 70 °C 26 A | |
| (110 V) 3 polos en serie, 40 °C 30 A | |
| (110 V) 3 polos en serie, 60 °C 30 A | |
| (110 V) 3 polos en serie, 70 °C 26 A | |
| (220 V) 2 polos en serie, 40 °C 8 A | |
| (220 V) 2 polos en serie, 60 °C 8 A | |
| (220 V) 2 polos en serie, 70 °C 8 A | |
| (220 V) 3 polos en serie, 40 °C 30 A | |
| (220 V) 3 polos en serie, 60 °C 30 A | |
| (220 V) 3 polos en serie, 70 °C 26 A | |
| (72 V) 1 polo, 40 °C 30 A | |
| (72 V) 1 polo, 60 °C 30 A | |
| (72 V) 1 polo, 70 °C 26 A | |
| (72 V) 2 polos en serie, 40 °C 30 A | |
| (72 V) 2 polos en serie, 60 °C 30 A | |
| (72 V) 2 polos en serie, 70 °C 26 A | |
| (72 V) 3 polos en serie, 40 °C 30 A | |
| (72 V) 3 polos en serie, 60 °C 30 A | |
| (72 V) 3 polos en serie, 70 °C 26 A | |
| Corriente nominal de funcionamiento DC-5 (Ie) | (110 V) 1 polo, 40 °C 4 A |
| (110 V) 1 polo, 60 °C 4 A | |
| (110 V) 1 polo, 70 °C 4 A | |
| (110 V) 2 polos en serie, 40 °C 20 A | |
| (110 V) 2 polos en serie, 60 °C 20 A | |
| (110 V) 2 polos en serie, 70 °C 20 A | |
| (110 V) 3 polos en serie, 40 °C 30 A | |
| (110 V) 3 polos en serie, 60 °C 30 A | |
| (110 V) 3 polos en serie, 70 °C 26 A | |
| (220 V) 2 polos en serie, 40 °C 4 A | |
| (220 V) 2 polos en serie, 60 °C 4 A | |
| (220 V) 2 polos en serie, 70 °C 4 A | |
| (220 V) 3 polos en serie, 40 °C 16 A | |
| (220 V) 3 polos en serie, 60 °C 16 A | |
| (220 V) 3 polos en serie, 70 °C 16 A | |
| (72 V) 1 polo, 40 °C 16 A | |
| (72 V) 1 polo, 60 °C 16 A | |
| (72 V) 1 polo, 70 °C 16 A | |
| (72 V) 2 polos en serie, 40 °C 30 A | |
| (72 V) 2 polos en serie, 60 °C 30 A | |
| (72 V) 2 polos en serie, 70 °C 26 A | |
| (72 V) 3 polos en serie, 40 °C 30 A | |
| (72 V) 3 polos en serie, 60 °C 30 A | |
| (72 V) 3 polos en serie, 70 °C 26 A | |
| Corriente nominal de funcionamiento DC-13 (Ie) | (24 V) 6 A / 144 W |
| (48 V) 2.8 A / 134 W | |
| (72 V) 1 A / 72 W | |
| (110 V) 0.55 A / 60 W | |
| (125 V) 0.55 A / 69 W | |
| (220 V) 0.27 A / 60 W | |
| (250 V) 0.27 A / 68 W | |
| (400 V) 0.15 A / 60 W | |
| (500 V) 0.13 A / 65 W | |
| (600 V) 0.1 A / 60 W | |
| Potencia operativa nominal AC-3 (Pe) | (400 V) 7.5 kW |
| (415 V) 9 kW | |
| (440 V) 9 kW | |
| (500 V) 9 kW | |
| (690 V) 9 kW | |
| (380 / 400 V) 7.5 kW | |
| (220 / 230 / 240 V) 4 kW | |
| Potencia operativa nominal AC-3e (Pe) | (415 V) 9 kW |
| (440 V) 9 kW | |
| (500 V) 9 kW | |
| (690 V) 9 kW | |
| (380 / 400 V) 7.5 kW | |
| (220 / 230 / 240 V) 4 kW | |
| Corriente nominal de corta duración Tensión baja (Icw) | a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 10 s 150 A |
| a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 15 min 35 A | |
| a 40 °C de temperatura ambiente, en aire libre, desde un estado frío 1 min 60 A | |
| a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 1 s 300 A | |
| a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 30 s 80 A | |
| durante 0,1 s 140 A | |
| durante 1 s 100 A | |
| Capacidad de rotura máxima | cos phi=0,45 (cos phi=0,35 para Ie > 100 A) a 440 V 250 A |
| cos phi=0,45 (cos phi=0,35 para Ie > 100 A) a 690 V 106 A | |
| Tensión nominal de aislamiento (Ui) | según IEC 60947-4-1 690 V |
| según IEC 60947-5-1 690 V | |
| según UL/CSA 600 V | |
| Tensión nominal soportada por impulsos (Uimp) | 6 kV |
| Frecuencia máxima de conmutación eléctrica | (AC-1) 600 cycles per hour |
| (AC-15) 1200 cycles per hour | |
| (AC-2 / AC-4) 300 cycles per hour | |
| (AC-3) 1200 cycles per hour | |
| (DC-13) 900 cycles per hour | |
| Frecuencia máxima de conmutación mecánica | 3600 cycles per hour |
| Tensión nominal del circuito de control (Uc) | 50 Hz 250 ... 500 V |
| 60 Hz 250 ... 500 V | |
| Operación de CC 250 ... 500 V | |
| Pérdida de potencia | a 6 A por poste 0.1 W |
| en condiciones nominales de operación AC-1 por polo 1.2 W | |
| en condiciones nominales de operación AC-3 por polo 0.35 W | |
| Tiempo de funcionamiento | Entre la desenergización de la bobina y el cierre del contacto NC 13 ... 98 ms |
| Entre la desenergización de la bobina y la abertura sin contacto 11 ... 95 ms | |
| Entre la energización de la bobina y la apertura del contacto NC 38 ... 90 ms | |
| Entre la energización de la bobina y el cierre sin contacto 40 ... 95 ms | |
| Montaje en contactores | TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715 |
| TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715 | |
| Montaje mediante tornillos (no suministrados) | 2 x M4 Screws Placed Diagonally |
| Capacidad de conexión del circuito principal | Flexible con férula 1/2x 0.75 ... 6 mm² |
| Flexible con férula aislada 1x 0.75 ... 4 mm² | |
| Flexible con férula aislada 2x 0.75 ... 2.5 mm² | |
| Sólido rígido 1/2x 1 ... 4 mm² | |
| Trenzado rígido 1/2x 1 ... 6 mm² | |
| Capacidad de conexión del circuito auxiliar | Flexible con férula 1/2x 0.75 ... 2.5 mm² |
| Flexible con férula aislada 2x 0.75 ... 1.5 mm² | |
| Flexible con férula aislada 1x 0.75 ... 2.5 mm² | |
| Sólido rígido 1/2x 1 ... 2.5 mm² | |
| Trenzado rígido 1/2x 1 ... 2.5 mm² | |
| Conexión del circuito de control de capacidad | Flexible con férula 1/2x 0.75 ... 2.5 mm² |
| Flexible con férula aislada 1x 0.75 ... 2.5 mm² | |
| Flexible con férula aislada 2x 0.75 ... 1.5 mm² | |
| Sólido rígido 1/2x 1 ... 2.5 mm² | |
| Trenzado rígido 1/2x 1 ... 2.5 mm² | |
| Longitud de pelado del cable | Circuito auxiliar 10 mm |
| Circuito de control 10 mm | |
| Circuito Principal 10 mm | |
| Grado de protección | acc. to IEC 60529, IEC 60947-1, EN 60529 Auxiliary Terminals IP20 |
| acc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20 | |
| acc. to IEC 60529, IEC 60947-1, EN 60529 Main Terminals IP20 | |
| Par de apriete | Auxiliary Circuit 1.2 N·m |
| Control Circuit 1.2 N·m | |
| Main Circuit 1.5 N·m | |
| Tipo de terminal | Terminales de tornillo |
| Nombre del producto | Block Contactor |
| Técnica UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | Main Circuit 600 V |
| Clasificación de uso general UL/CSA | (600 V AC) 30 A |
| Potencia nominal UL/CSA | (120 V AC) Single Phase 1-1/2 hp |
| (200 ... 208 V AC) Three Phase 5 hp | |
| (220 ... 240 V AC) Three Phase 5 hp | |
| (240 V AC) Single Phase 3 hp | |
| (440 ... 480 V AC) Three Phase 10 hp | |
| (550 ... 600 V AC) Three Phase 15 hp | |
| Capacidad de conexión del circuito principal UL/CSA | Sólido rígido 1/2x 16-10 AWG |
| Trenzado rígido 1/2x 16-10 AWG | |
| Capacidad de conexión Circuito auxiliar UL/CSA | Sólido rígido 1/2x 18-14 AWG |
| Trenzado rígido 1/2x 18-14 AWG | |
| Circuito de control de la capacidad de conexión UL/CSA | Sólido rígido 1/2x 18-14 AWG |
| Trenzado rígido 1/2x 18-14 AWG | |
| Par de apriete UL/CSA | Auxiliary Circuit 11 in·lb |
| Control Circuit 11 in·lb | |
| Main Circuit 13 in·lb | |
| Amperios a plena carga Uso del motor | (120 V AC) Single Phase 20 A |
| (200 ... 208 V AC) Three Phase 17.5 A | |
| (220 ... 240 V AC) Three Phase 15.2 A | |
| (240 V AC) Single Phase 17 A | |
| (440 ... 480 V AC) Three Phase 14 A | |
| (550 ... 600 V AC) Three Phase 17 A | |
| Ambiente | |
| Temperatura ambiente | Close to Contactor Fitted with Thermal O/L Relay -25 ... 60 °C |
| Close to Contactor without Thermal O/L Relay -40 ... 70 °C | |
| Close to Contactor for Storage -60 ... +80 °C | |
| Resistencia climática | Category B according to IEC 60947-1 Annex Q |
| Altitud máxima de funcionamiento permisible | Sin reducción de potencia 3000 m |
| Resistencia a los golpes según IEC 60068-2-27 | Cerrado, dirección del amortiguador: B1 25 g |
| Abierto, dirección del amortiguador: B1 5 g | |
| Dirección del choque: A 30 g | |
| Dirección del amortiguador: B2 15 g | |
| Dirección del amortiguador: C1 25 g | |
| Dirección del amortiguador: C2 25 g | |
| Resistencia a las vibraciones según IEC 60068-2-6 | Posición cerrada de 4 g y posición abierta de 2 g 5 ... 300 Hz |
| Grado de contaminación | 3 |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 2CMT2021-006202 |
| Información sobre RoHS | 2CMT2021-006277 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| SCIP | 68025695-965d-4cea-a138-abd9f6a581bc China |
| SCIP simplificado | 1827ab1d-cedb-4bc3-aad7-08ae312a223a Sweden |
| a6a45b81-b007-45c3-add1-aef10ea6dda3 Poland | |
| f5627cca-12dd-4c54-9625-ace50cadbfc8 Portugal | |
| bc67e1ff-e5d7-4cc4-a341-6d47f9972902 Bulgaria | |
| 9180cdd8-fa69-4bf5-9164-a421dd834117 Estonia | |
| af61bbca-9ca7-4f4a-b7cf-6fc04e6c285e Hungary | |
| a9b60459-ebfc-44fc-b02d-4ee7a9855709 Greece | |
| 40a8758a-6ee5-4520-8f87-3bb1d21ebe68 Netherlands | |
| 615564e5-0c01-4dcf-8ea8-9bc45137de3f Croatia | |
| b34a1b3a-d4c5-4d92-a20c-491eec705154 Belgium | |
| 8856388c-fd55-4b9c-94b7-b47bb78b9b53 Germany | |
| 99b33f73-2bfa-4002-be96-dda2b5b9cc3e Denmark | |
| 201267cd-4137-413b-ad79-6ecaf16f3915 Germany | |
| d33bfff1-bd44-4652-96bb-cfb66b357635 Spain | |
| d9bec275-24e5-41e2-97d9-b3999cb298a4 Germany | |
| 828f7200-ea50-40d5-a8c9-6aefb0059697 Poland | |
| 7ae53756-c274-4f8b-8e3b-3b6df74197ca Poland | |
| eef14ce1-f242-4713-aa33-23a61b77b38a France | |
| 6298a348-73b9-4870-b018-6fe55e292010 Belgium | |
| 0f987e5c-83a7-4e2e-8bb4-84064f96e98b Hungary | |
| c250cded-e022-4e30-91db-09bdc931477d Germany | |
| 4b77b079-a4f9-4701-9042-e6bbe3a3b9f3 France | |
| 64052701-07ff-4637-b823-37f1b839dc02 Sweden | |
| ff2651bc-730e-46fd-9c77-0a353ab52d61 Germany | |
| eb01c1a3-603c-42d5-a88c-6ece909b6af5 Czech Republic | |
| 4c17bff8-76b6-421a-ba0e-c50ee7807c58 Norway | |
| acd82cc6-41ab-48fe-a76d-01e314c47995 Finland | |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006525 |
| WEEE B2C / B2B | De empresa a empresa |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| ABB EcoSolutions | |
| ABB EcoSolutions | Sí |
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | No se envía ningún residuo no peligroso a un vertedero |
| Instrucciones de desmontaje al final de la vida útil | 1SBC101080M6801 |
| Declaración Ambiental de Producto - EPD | 1SBD250584E3000 |
| Eficiencia energética mejorada para los clientes | Eficiencia del producto: producto considerado más eficiente energéticamente en comparación con productos similares en el mercado o productos más antiguos de la misma línea. |
| Tasa de reciclabilidad del producto según EN45555 | Diseño para cerrar ciclos de recursos - Norma EN45555 - 92.7 % |
| Certificados y Declaraciones (Número de Documento) | |
| A2L Certificate – UL | 9AKK108469A4875 |
| 9AKK108469A4879 | |
| Certificado ABS | ABS_20-2060694-PDA |
| Certificado BV | BV_2634H24898C1 |
| Certificado CB | CB_SE-113345 |
| Certificado CCC | CCC_2024010304656669 |
| Certificado CQC | CQC2010010304445624 |
| CQC2020010304298240 | |
| Declaración de conformidad - CCC | 2020980304001253 |
| 2020980304001082 | |
| Declaración de conformidad - CE | 1SBD250000U1000 |
| Declaración de conformidad - UKCA | 1SBD250031U1000 |
| Certificado DNV | DNV_TAE00001AF-4 |
| Certificado GOST | GOST_POCCFR.ME77.B07175.pdf |
| Certificado KC | KC_HW02016-15005C |
| Certificado LR | LRS_LR23403517TA-02 |
| Certificado RINA | RINA_ELE142224XG |
| Certificado RMRS | RMRS_1802705280 |
| Certificado UL | UL-US-2150887-5 |
| UL-CA-2142658-5 | |
| Tarjeta de listado UL | E312527 |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 87 mm |
| Embalaje Nivel 1 Largo | 79 mm |
| Embalaje Nivel 1 Alto | 47 mm |
| Embalaje Nivel 1 Peso | 0.31 kg |
| Embalaje Nivel 1 EAN | 3471523110748 |
| Embalaje Nivel 2 Unidades | caja 27 pieza |
| Embalaje Nivel 2 Ancho | 250 mm |
| Embalaje Nivel 2 Largo | 300 mm |
| Embalaje Nivel 2 Alto | 315 mm |
| Embalaje Nivel 2 Peso | 8.37 kg |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 7 | EC000066 - Power contactor, AC switching |
| ETIM 8 | EC000066 - Power contactor, AC switching |
| ETIM 9 | EC000066 - Power contactor, AC switching |
| Clase electrónica | V11.0 : 27371003 |
| UNSPSC | 39121529 |
| Código de categoría granular de IDEA (IGCC) | 4758 >> Iec Contactors |
| Número E (Finlandia) | 3706247 |
| Número E (Suecia) | 3211375 |
| Característica | Valor |
|---|---|
| Voltaje nominal de suministro piloto piloto para CA 50 Hz (EF003978) | 250 V |
| Voltaje nominal de suministro piloto piloto para CA 60 Hz (EF003979) | 250 V |
| Voltaje nominal de suministro piloto de piloto para CC (EF003980) | 250 V |
| Tipo de tensión de accionamiento (EF008242) | CA/CC |
| Corriente de funcionamiento nominal Ie en CA-1, 400 V (EF001393) | 30 A |
| Corriente de funcionamiento nominal Ie en CA-3, 400 V (EF001392) | 18 A |
| Potencia de funcionamiento nominal en CA-3, 400 V (EF001364) | 7.5 kW |
| Apto para instalación en serie (EF001126) | No |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 1 |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión roscada |
| Número de contactos normalmente cerrados como contactos principales (EF001375) | 0 |
| Número de contactos normalmente abiertos como contactos principales (EF001374) | 3 |
| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO PROTECCIÓN DE MOTORES ES.pdf | 31 Mbytes |
|
| AF16-30-01 CONT.3P BOB 250-500Vca-cc - ABB - AF16-30-01-14 - 1SBL177001R1401 | 102 Kbytes |
![]() |
| AF16-30-01-14 1SBL177001R1401 ABB AF16-30-01 CONT.3P BOB 250-500Vca-cc | 75 Kbytes |
![]() |
Ningún comentario por el momento.
| Valoración: |
|
| Nombre: | |
| Email: | |
| Título: | |
| Opinión: | |
| ¿Recomienda la compra de este producto? | |
|
|
|
| Añadir comentario | |
Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, te agradecemos ese minuto que inviertes en dejarnos tu opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerte un servicio de todavía mayor calidad.
