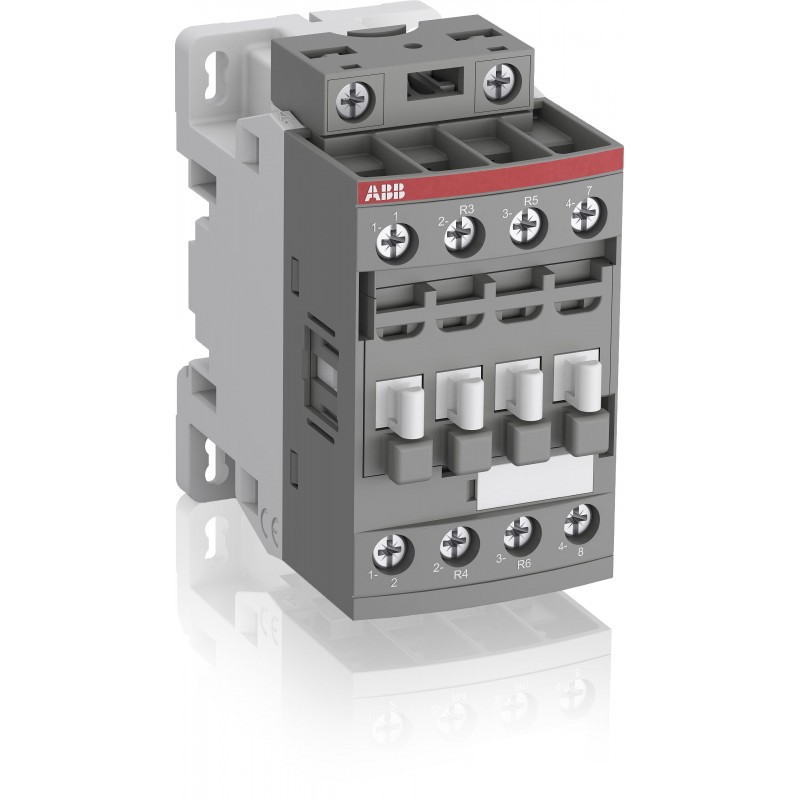

1SBL177501R1300 ABB AF16-22-00 CONT.4P BOB 100-250Vca-cc
1SBL177501R1300
ABB
AF16-22-00 CONT.4P BOB 100-250Vca-cc
AF16-22-00-13 100-250V50/60HZ-DC Contactor
Componentes industriales de baja tensión > Contactor de potencia para conmutar la alimentación de CA
Contactores y relés térmicos > Contactores AF hasta 38 A
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85364900 |
| Descargas Populares | |
| Datos de EPLAN | 9AAC159647_EPLAN |
| Ficha técnica, información técnica | 1SBC100214C0202 |
| Instrucciones y manuales | 1SBC101027M6801 |
| Instrucciones y manuales (parte 2) | 1SAC200017M0002 |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Dimensiones | |
| Ancho del product | 45 mm |
| Largo del product | 77 mm |
| Alto del producto | 86 mm |
| Peso del product | 0.27 kg |
| Técnica | |
| Número de contactos principales NO | 2 |
| Número de contactos principales NC | 2 |
| Número de contactos auxiliares NO | 0 |
| Número de contactos auxiliares NC | 0 |
| Número de polos | 4P |
| Normas | IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60335-2-40 LZGH2 A2L, UL 60947-1, UL 60947-4-1, CSA C22.2 No. 60335-2-40 LZGH2 A2L, CAN/CSA C22.2 No.60947-1, CAN/CSA C22.2 No.60947-4-1 |
| Tensión nominal de operación | Main Circuit 690 V |
| Frecuencia nominal (f) | Control Circuit 50 / 60 Hz |
| Main Circuit 50 / 60 Hz | |
| Corriente térmica convencional de aire libre (Ith) | según IEC 60947-4-1, contactores abiertos θ = 40 °C 35 A |
| Corriente nominal de funcionamiento AC-1 (Ie) | (690 V) 40 °C 30 A |
| (690 V) 60 °C 30 A | |
| (690 V) 70 °C 26 A | |
| Corriente nominal de funcionamiento AC-3 (Ie) | (415 V) 60 °C 18 A |
| (440 V) 60 °C 18 A | |
| (500 V) 60 °C 15 A | |
| (690 V) 60 °C 10.5 A | |
| (380 / 400 V) 60 °C 18 A | |
| (220 / 230 / 240 V) 60 °C 18 A | |
| Potencia operativa nominal AC-3 (Pe) | (400 V) 7.5 kW |
| (415 V) 9 kW | |
| (440 V) 9 kW | |
| (500 V) 9 kW | |
| (690 V) 9 kW | |
| (380 / 400 V) 7.5 kW | |
| (220 / 230 / 240 V) 4 kW | |
| Corriente nominal de corta duración Tensión baja (Icw) | a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 10 s 150 A |
| a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 15 min 35 A | |
| a 40 °C de temperatura ambiente, en aire libre, desde un estado frío 1 min 60 A | |
| a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 1 s 300 A | |
| a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 30 s 80 A | |
| Capacidad de rotura máxima | cos phi=0,45 (cos phi=0,35 para Ie > 100 A) a 440 V 250 A |
| cos phi=0,45 (cos phi=0,35 para Ie > 100 A) a 690 V 106 A | |
| Tensión nominal de aislamiento (Ui) | según IEC 60947-4-1 690 V |
| según UL/CSA 600 V | |
| Tensión nominal soportada por impulsos (Uimp) | 6 kV |
| Frecuencia máxima de conmutación eléctrica | (AC-1) 600 cycles per hour |
| Frecuencia máxima de conmutación mecánica | 3600 cycles per hour |
| Tensión nominal del circuito de control (Uc) | 50 Hz 100 ... 250 V |
| 60 Hz 100 ... 250 V | |
| Operación de CC 100 ... 250 V | |
| Pérdida de potencia | en condiciones nominales de operación AC-1 por polo 1.2 W |
| en condiciones nominales de operación AC-3 por polo 0.35 W | |
| Tiempo de funcionamiento | Entre la desenergización de la bobina y el cierre del contacto NC 13 ... 98 ms |
| Entre la desenergización de la bobina y la abertura sin contacto 11 ... 95 ms | |
| Entre la energización de la bobina y la apertura del contacto NC 38 ... 90 ms | |
| Entre la energización de la bobina y el cierre sin contacto 40 ... 95 ms | |
| Montaje en contactores | TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715 |
| TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715 | |
| Montaje mediante tornillos (no suministrados) | 2 x M4 Screws Placed Diagonally |
| Capacidad de conexión del circuito principal | Flexible con férula 1/2x 0.75 ... 6 mm² |
| Flexible con férula aislada 1x 0.75 ... 4 mm² | |
| Flexible con férula aislada 2x 0.75 ... 2.5 mm² | |
| Sólido rígido 1/2x 1 ... 4 mm² | |
| Trenzado rígido 1/2x 1 ... 6 mm² | |
| Capacidad de conexión del circuito auxiliar | Sólido rígido 1/2x 1 ... 2.5 mm² |
| Trenzado rígido 1/2x 1 ... 2.5 mm² | |
| Conexión del circuito de control de capacidad | Flexible con férula 1/2x 0.75 ... 2.5 mm² |
| Flexible con férula aislada 1x 0.75 ... 2.5 mm² | |
| Flexible con férula aislada 2x 0.75 ... 1.5 mm² | |
| Sólido rígido 1/2x 1 ... 2.5 mm² | |
| Trenzado rígido 1/2x 1 ... 2.5 mm² | |
| Longitud de pelado del cable | Circuito de control 10 mm |
| Circuito Principal 10 mm | |
| Grado de protección | acc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20 |
| acc. to IEC 60529, IEC 60947-1, EN 60529 Main Terminals IP20 | |
| Par de apriete | Control Circuit 1.2 N·m |
| Main Circuit 1.5 N·m | |
| Tipo de terminal | Terminales de tornillo |
| Nombre del producto | Block Contactor |
| Técnica UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | Main Circuit 600 V |
| Clasificación de uso general UL/CSA | (600 V AC) 30 A |
| Capacidad de conexión del circuito principal UL/CSA | Sólido rígido 1/2x 16-10 AWG |
| Trenzado rígido 1/2x 16-10 AWG | |
| Capacidad de conexión Circuito auxiliar UL/CSA | Sólido rígido 1/2x 18-14 AWG |
| Trenzado rígido 1/2x 18-14 AWG | |
| Circuito de control de la capacidad de conexión UL/CSA | Sólido rígido 1/2x 18-14 AWG |
| Trenzado rígido 1/2x 18-14 AWG | |
| Par de apriete UL/CSA | Control Circuit 11 in·lb |
| Main Circuit 13 in·lb | |
| Ambiente | |
| Temperatura ambiente | Close to Contactor for Storage -60 ... +80 °C |
| Near Contactor for Operation in Free Air -40 ... 70 °C | |
| Resistencia climática | Category B according to IEC 60947-1 Annex Q |
| Altitud máxima de funcionamiento permisible | Sin reducción de potencia 3000 m |
| Resistencia a los golpes según IEC 60068-2-27 | Cerrado, dirección del amortiguador: B1 25 g |
| Abierto, dirección del amortiguador: B1 5 g | |
| Dirección del choque: A 30 g | |
| Dirección del amortiguador: B2 15 g | |
| Dirección del amortiguador: C1 25 g | |
| Dirección del amortiguador: C2 25 g | |
| Resistencia a las vibraciones según IEC 60068-2-6 | Posición cerrada de 4 g y posición abierta de 2 g 5 ... 300 Hz |
| Grado de contaminación | 3 |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 2CMT2021-006202 |
| Información sobre RoHS | 2CMT2021-006277 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| SCIP | 9d8a072b-a8f5-4676-b483-01d7b0790faf China |
| SCIP simplificado | b78cfaf1-eadb-4bb4-97dc-2a1cdf017461 Hungary |
| d03ecc2e-d359-4279-a453-0b53c3f346f3 Estonia | |
| 4c4da815-9e57-4338-b4c2-c7dd6d469ae4 Bulgaria | |
| 12215a01-d5d4-487d-aefc-49a631950c59 Finland | |
| 87c60133-0842-409b-8367-9b128052e0c3 Croatia | |
| f604823e-18bf-4922-8d45-09f7ae770cf3 Czech Republic | |
| 5dfe0032-f993-48b1-8ef0-af08f8bea918 Belgium | |
| f9d37d51-2e64-4d5a-a152-fe4919c49331 France | |
| d1b305d9-6f2a-4e41-ade5-46c6357ac787 Sweden | |
| 1b6a6cb1-5656-446b-a4c9-f09ef3b838ca Germany | |
| f9fd8f69-6fc5-4874-aba0-ae59a8eecbbb France | |
| 50cef61b-b111-48ff-8211-fde63d5ff29e Portugal | |
| 54da4f40-0f88-4def-a444-ff7927ba1f07 Germany | |
| f4cc6c46-9b79-4964-a25a-b54e14ade8a6 Denmark | |
| 95de85cc-dc9e-4048-8fc5-484fa27e66c1 Sweden | |
| 0b1aada1-a86d-4aa8-a299-216c2b16c542 Germany | |
| 82206802-2db8-4129-9320-194156a7e7aa Germany | |
| 31b71a14-e935-43b5-a7fb-b4025b2bd8f9 Poland | |
| 5d487ee1-780e-4c73-9d1e-cd9046b9d83c Greece | |
| 0be059b6-8df7-49d2-aa16-b7a2201a1640 Poland | |
| bba2756c-ccd3-4d1d-b838-e797a4a7c48d Germany | |
| 4a077ff3-f7a0-413b-918b-e31b6c07b1e0 Poland | |
| 4e4b8581-eb7f-41c4-a428-e52606345475 Netherlands | |
| 59401d2b-63eb-484c-a62a-1c06a8b5d0ad Norway | |
| ca90f5a0-0ce5-4b0d-9678-e9fb8858a272 Hungary | |
| 62e546af-91bc-4db0-a50b-785fd57b2bb6 Belgium | |
| 62faea84-9cb9-46e6-be9a-92e0980d1148 Spain | |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006525 |
| WEEE B2C / B2B | De empresa a empresa |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| ABB EcoSolutions | |
| ABB EcoSolutions | Sí |
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | No se envía ningún residuo no peligroso a un vertedero |
| Instrucciones de desmontaje al final de la vida útil | 1SBC101080M6801 |
| Declaración Ambiental de Producto - EPD | 1SBD250584E3000 |
| Eficiencia energética mejorada para los clientes | Eficiencia del producto: producto considerado más eficiente energéticamente en comparación con productos similares en el mercado o productos más antiguos de la misma línea. |
| Tasa de reciclabilidad del producto según EN45555 | Diseño para cerrar ciclos de recursos - Norma EN45555 - 92.7 % |
| Certificados y Declaraciones (Número de Documento) | |
| A2L Certificate – UL | 9AKK108469A4875 |
| 9AKK108469A4879 | |
| Certificado ABS | ABS_20-2060694-PDA |
| Certificado BV | BV_2634H24898C1 |
| Certificado CB | CB_SE-113345 |
| Certificado CCC | CCC_2024010304656669 |
| Certificado CQC | CQC2010010304445624 |
| CQC2020010304298240 | |
| Declaración de conformidad - CCC | 2020980304001253 |
| 2020980304001082 | |
| Declaración de conformidad - CE | 1SBD250001U1000 |
| Declaración de conformidad - UKCA | 1SBD250032U1000 |
| Certificado DNV | DNV_TAE00001AF-4 |
| Certificado GOST | GOST_POCCFR.ME77.B07175.pdf |
| Certificado KC | KC_HW02016-15008C |
| Certificado LR | LRS_LR23403517TA-02 |
| Certificado RINA | RINA_ELE084013XG |
| Certificado RMRS | RMRS_1802705280 |
| Certificado UL | UL-US-L319322-13-72119002-5 |
| UL-CA-L319322-43-72119002-6 | |
| Tarjeta de listado UL | UL_E319322 |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 87 mm |
| Embalaje Nivel 1 Largo | 79 mm |
| Embalaje Nivel 1 Alto | 47 mm |
| Embalaje Nivel 1 Peso | 0.27 kg |
| Embalaje Nivel 1 EAN | 3471523116337 |
| Embalaje Nivel 2 Unidades | caja 27 pieza |
| Embalaje Nivel 2 Ancho | 250 mm |
| Embalaje Nivel 2 Largo | 300 mm |
| Embalaje Nivel 2 Alto | 315 mm |
| Embalaje Nivel 2 Peso | 14.58 kg |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 7 | EC000066 - Power contactor, AC switching |
| ETIM 8 | EC000066 - Power contactor, AC switching |
| ETIM 9 | EC000066 - Power contactor, AC switching |
| Clase electrónica | V11.0 : 27371003 |
| UNSPSC | 39121529 |
| Código de categoría granular de IDEA (IGCC) | 4758 >> Iec Contactors |
| Número E (Finlandia) | 3706351 |
| Número E (Suecia) | 3211402 |
| Característica | Valor |
|---|---|
| Voltaje nominal de suministro piloto piloto para CA 50 Hz (EF003978) | 100 V |
| Voltaje nominal de suministro piloto piloto para CA 60 Hz (EF003979) | 100 V |
| Voltaje nominal de suministro piloto de piloto para CC (EF003980) | 100 V |
| Tipo de tensión de accionamiento (EF008242) | CA/CC |
| Corriente de funcionamiento nominal Ie en CA-1, 400 V (EF001393) | 30 A |
| Corriente de funcionamiento nominal Ie en CA-3, 400 V (EF001392) | 18 A |
| Potencia de funcionamiento nominal en CA-3, 400 V (EF001364) | 7.5 kW |
| Apto para instalación en serie (EF001126) | No |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión roscada |
| Número de contactos normalmente cerrados como contactos principales (EF001375) | 2 |
| Número de contactos normalmente abiertos como contactos principales (EF001374) | 2 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO PROTECCIÓN DE MOTORES ES.pdf | 31 Mbytes |
|
| AF16-22-00 CONT.4P BOB 100-250V AC-DC - ABB - AF16-22-00-13 - 1SBL177501R1300 | 99 Kbytes |
|
| AF16-22-00-13 1SBL177501R1300 ABB AF16-22-00 CONT.4P BOB 100-250V AC-DC | 71 Kbytes |
|
Opiniones: (0) ▲
Ningún comentario por el momento.
Añadir comentario
ocultar
| Valoración: |
|
| Nombre: | |
| Email: | |
| Título: | |
| Opinión: | |
| ¿Recomienda la compra de este producto? | |
|
|
|
| Añadir comentario | |
Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, te agradecemos ese minuto que inviertes en dejarnos tu opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerte un servicio de todavía mayor calidad.
