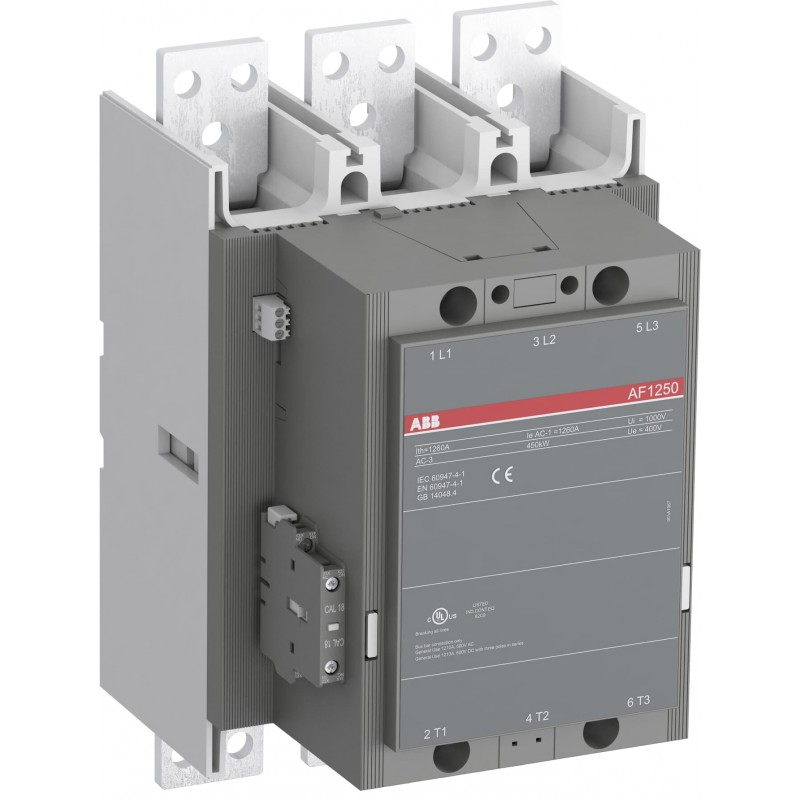

1SFL647001R7111 ABB AF1250-30-11 CONT. 3P 1260A AC1
1SFL647001R7111
ABB
AF1250-30-11 CONT. 3P 1260A AC1
AF1250-30-11 250-500V 50/60Hz / 250-500V DC Contactor
Componentes industriales de baja tensión > Contactor de potencia para conmutar la alimentación de CA
Contactores y relés térmicos > Contactores "A" SECRLP
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
productos relacionados
▲Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85364900 |
| Descargas Populares | |
| Datos de EPLAN | 9AAC129651_EPLAN |
| Ficha técnica, información técnica | 1SBC100214C0202 |
| Hoja de datos, información técnica (parte 2) | 1SAC200017M0002 |
| Instrucciones y manuales | 1SFC380023-en |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Dimensiones | |
| Ancho del product | 210 mm |
| Largo del product | 242 mm |
| Alto del producto | 344 mm |
| Peso del product | 14.6 kg |
| Técnica | |
| Número de contactos principales NO | 3 |
| Número de contactos principales NC | 0 |
| Número de contactos auxiliares NO | 1 |
| Número de contactos auxiliares NC | 1 |
| Número de polos | 3P |
| Tensión nominal de operación | Main Circuit 1000 V |
| Frecuencia nominal (f) | Main Circuit 50 / 60 Hz |
| Corriente térmica convencional de aire libre (Ith) | según IEC 60947-4-1, contactores abiertos θ = 40 °C 1050 A |
| Corriente nominal de funcionamiento AC-1 (Ie) | (1000 V) 40 °C 1260 A |
| (1000 V) 55 °C 1040 A | |
| (1000 V) 70 °C 875 A | |
| (690 V) 40 °C 1260 A | |
| (690 V) 55 °C 1040 A | |
| (690 V) 70 °C 875 A | |
| Corriente nominal de funcionamiento DC-1 (Ie) | (220 V) 3 polos en serie, 40 °C 1250 A |
| (600 V) 3 polos en serie, 40 °C 1250 A | |
| (850 V) 3 polos en serie, 40 °C 1250 A | |
| Corriente nominal de funcionamiento DC-3 (Ie) | (220 V) 3 polos en serie, 40 °C 1250 A |
| (600 V) 3 polos en serie, 40 °C 1250 A | |
| (850 V) 3 polos en serie, 40 °C 1250 A | |
| Corriente nominal de funcionamiento DC-5 (Ie) | (220 V) 3 polos en serie, 40 °C 1250 A |
| (600 V) 3 polos en serie, 40 °C 1250 A | |
| (850 V) 3 polos en serie, 40 °C 1250 A | |
| Capacidad de rotura nominal AC-3 | 8 x Ie AC-3 |
| Capacidad nominal de fabricación AC-3 | 10 x Ie AC-3 |
| Corriente nominal de corta duración Tensión baja (Icw) | a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 10 s 1500 A |
| a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 15 min 5200 A | |
| a 40 °C de temperatura ambiente, en aire libre, desde un estado frío 1 min 8000 A | |
| a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 1 s 7200 A | |
| a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 30 s 4000 A | |
| Capacidad de rotura máxima | cos phi=0,45 (cos phi=0,35 para Ie > 100 A) a 440 V 7500 A |
| cos phi=0,45 (cos phi=0,35 para Ie > 100 A) a 690 V 7000 A | |
| Tensión nominal de aislamiento (Ui) | según IEC 60947-4-1 y VDE 0110 (Gr. C) 1000 V |
| según IEC 60947-5-1 y VDE 0110 (Gr. C) 1000 V | |
| según UL/CSA 600 V | |
| Tensión nominal soportada por impulsos (Uimp) | Main Circuit 8 kV |
| Frecuencia máxima de conmutación eléctrica | (AC-1) 300 cycles per hour |
| Durabilidad mecánica | 0.5 million |
| Frecuencia máxima de conmutación mecánica | 300 cycles per hour |
| Límites de funcionamiento de la bobina | (acc. to IEC 60947-4-1) 0.85 x Uc Min. ... 1.1 x Uc Max. (at θ ≤ 70 °C) |
| Tensión nominal del circuito de control (Uc) | 50 Hz 250 ... 500 V |
| 60 Hz 250 ... 500 V | |
| Operación de CC 250 ... 500 V | |
| Consumo de la bobina | Mantenimiento a la tensión nominal máxima del circuito de control 50 Hz 12 V·A |
| Mantenimiento a la tensión nominal máxima del circuito de control 60 Hz 12 V·A | |
| Mantenimiento a la tensión nominal máxima del circuito de control CC 7.5 V·A | |
| Pull-in a la tensión nominal máxima del circuito de control 50 Hz 985 V·A | |
| Pull-in a la tensión nominal máxima del circuito de control 60 Hz 985 V·A | |
| Pull-in a la tensión nominal máxima del circuito de control CC 910 V·A | |
| Pérdida de potencia | en condiciones nominales de funcionamiento por polo 80 W |
| Tiempo de funcionamiento | Entre la desenergización de la bobina y el cierre del contacto NC 50 ... 70 ms |
| Entre la desenergización de la bobina y la abertura sin contacto 53 ... 73 ms | |
| Entre la energización de la bobina y la apertura del contacto NC 45 ... 115 ms | |
| Entre la energización de la bobina y el cierre sin contacto 50 ... 120 ms | |
| Capacidad de conexión del circuito principal | Barra 50 mm² |
| Capacidad de conexión del circuito auxiliar | Flexible con férula 2x 0.75 ... 2.5 mm² |
| Flexible con férula aislada 2x 0.75 ... 2.5 mm² | |
| Flexible 1x0.75 ... 2.5 mm² | |
| Flexible 2x0.75 ... 2.5 mm² | |
| Sólido 2 x 1 ... 4 mm² | |
| Varado 2 x 1 .... 4 mm² | |
| Capacidad de conexión | Barra 50 mm² |
| Grado de protección | acc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20 |
| acc. to IEC 60529, IEC 60947-1, EN 60529 Main Terminals IP00 | |
| Bornes de conexión (suministrados en posición abierta) Polos principales | M 3.5 (+,-) pozidriv 2 screw with cable clamp |
| Destornillador recomendado | Main Circuit M12 |
| Control Circuit Pozidriv 2 | |
| Control Circuit M3.5 | |
| Par de apriete | Cable Lug 45 N·m |
| Main Circuit 45 N·m | |
| Tipo de terminal | Circuito Principal: Bares |
| Adecuado para la clase de producto | Block ContactorsBlock Contactors |
| Nombre del producto | Block Contactor |
| Técnica UL/CSA | |
| Potencia nominal NEMA | (230 V AC) Three Phase 300 Hp |
| (460 V AC) Three Phase 600 Hp | |
| (575 V AC) Three Phase 600 Hp | |
| Tensión máxima de funcionamiento UL/CSA | Main Circuit 1000 V |
| Clasificación de uso general UL/CSA | (1000 V AC) 1210 A |
| Ambiente | |
| Temperatura ambiente | Close to Contactor Fitted with Thermal O/L Relay (0.85 ... 1.1 Uc) -25 ... 50 °C |
| Close to Contactor without Thermal O/L Relay (0.85 ... 1.1 Uc) -40 ... 70 °C | |
| Close to Contactor for Storage -40 ... 70 °C | |
| Funcionamiento -40 ... 70 °C | |
| Almacenamiento -40 ... +70 °C | |
| Altitud máxima de funcionamiento permisible | Sin reducción de potencia 3000 m |
| Resistencia a los golpes según IEC 60068-2-27 | Dirección del choque: A 5 g |
| Dirección del amortiguador: B1 5 g | |
| Dirección del amortiguador: B2 5 g | |
| Dirección del amortiguador: C1 5 g | |
| Dirección del amortiguador: C2 5 g | |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 2CMT2021-006202 |
| Información sobre RoHS | 2CMT2021-006277 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006525 |
| WEEE B2C / B2B | De empresa a empresa |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| ABB EcoSolutions | |
| Instrucciones de desmontaje al final de la vida útil | 1SFC100112M0004 |
| Declaración Ambiental de Producto - EPD | 1SFC100109D0201 |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado ABS | 15-LD1408622-PDA |
| Certificado BV | BV_13409-C0BV |
| Certificado CB | SE-82863 |
| Certificado CCS | GB14T00030 |
| Certificado CQC | CQC2006010304213519 |
| CQC2012010304540079 | |
| Declaración de conformidad - CCC | 2020980304001302 |
| 2020980304001044 | |
| Declaración de conformidad - CE | 2CMT2019-005796 |
| Declaración de conformidad - UKCA | 2CMT2020-006118 |
| Certificado DNV GL | TAE00001W1 |
| Certificado EAC | 9AKK107046A8618 |
| Certificado LR | 16-20064 |
| Certificado PRS | TE_2092_880423_16 |
| Certificado RINA | ELE060313XG_002 |
| Certificado RMRS | 9AKK107045A6978 |
| Certificado UL | UL_20130930-E73397 |
| Tarjeta de listado UL | UL_E73397 |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 280 mm |
| Embalaje Nivel 1 Largo | 375 mm |
| Embalaje Nivel 1 Alto | 310 mm |
| Embalaje Nivel 1 Peso | 16 kg |
| Embalaje Nivel 1 EAN | 7320500355114 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 7 | EC000066 - Power contactor, AC switching |
| ETIM 8 | EC000066 - Power contactor, AC switching |
| ETIM 9 | EC000066 - Power contactor, AC switching |
| Clase electrónica | V11.0 : 27371003 |
| UNSPSC | 39121529 |
| Código de categoría granular de IDEA (IGCC) | 4758 >> Iec Contactors |
| Número E (Finlandia) | 3707160 |
| Número E (Noruega) | 4115383 |
| Número E (Suecia) | 4115383 |
| Característica | Valor |
|---|---|
| Voltaje nominal de suministro piloto piloto para CA 50 Hz (EF003978) | 250 V |
| Voltaje nominal de suministro piloto piloto para CA 60 Hz (EF003979) | 250 V |
| Voltaje nominal de suministro piloto de piloto para CC (EF003980) | 250 V |
| Tipo de tensión de accionamiento (EF008242) | CA/CC |
| Corriente de funcionamiento nominal Ie en CA-1, 400 V (EF001393) | 1260 A |
| Apto para instalación en serie (EF001126) | No |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 1 |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 1 |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión roscada |
| Número de contactos normalmente cerrados como contactos principales (EF001375) | 0 |
| Número de contactos normalmente abiertos como contactos principales (EF001374) | 3 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO PROTECCIÓN DE MOTORES ES.pdf | 31 Mbytes |
|
| AF1250-30-11 CONT. 3P 1260A AC1 - ABB - AF1250-30-11 - 1SFL647001R7111 | 98 Kbytes |
|
| AF1250-30-11 1SFL647001R7111 ABB AF1250-30-11 CONT. 3P 1260A AC1 | 72 Kbytes |
|
