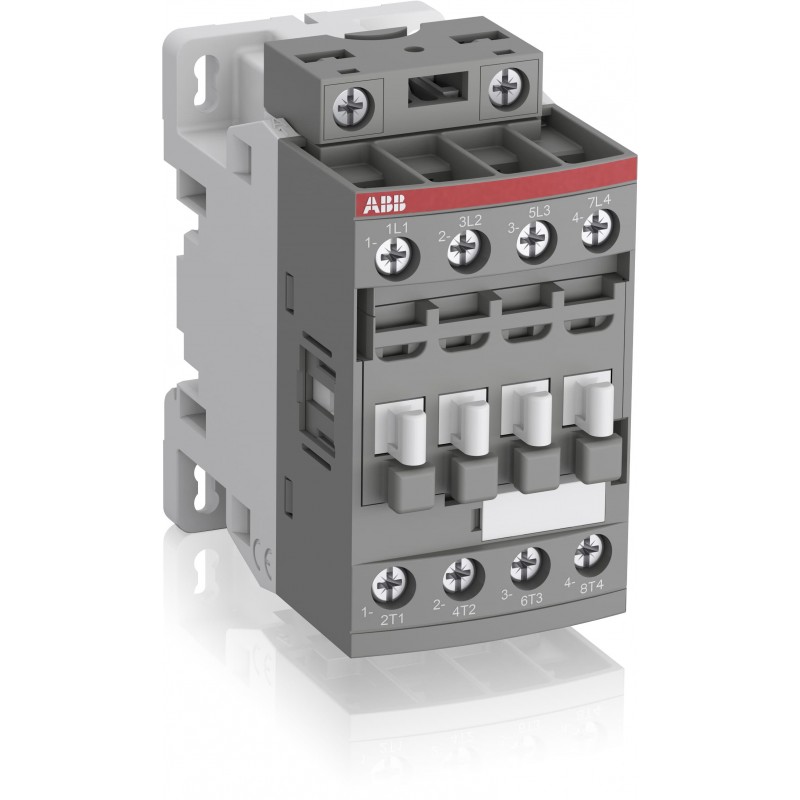

1SBL136201R2200 ABB AF09Z-40-00 CONT.4P BOB 48-130Vca-cc

0/5 - 0 Opiniones

Referencia: 1SBL136201R2200

Fabricante: ABB

Descripción:

AF09Z-40-00 CONT.4P BOB 48-130Vca-cc

AF09Z-40-00-22 48-130V50/60HZ-DC Contactor

Más detalles

Categorias:
Componentes industriales de baja tensión > Contactor de potencia para conmutar la alimentación de CA

Contactores y relés térmicos > Contactores AF hasta 38 A

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

Garantía, reparación y devolución.

Precio total: $67.35

Precio unitario: $67.35

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Descuentos adicionales para clientes registrados. Regístrese y los precios se actualizarán automáticamente.

Calcule su precio por cantidad

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Productos vistos

productos relacionados

▲

Más vendidos

▲

Más Información

▲

Clasificación
Cantidad mínima de pedido	1 pieza
Código arancelario	85364900
Descargas Populares
Datos de EPLAN	9AAC159656_EPLAN
Ficha técnica, información técnica	1SBC100214C0202
Instrucciones y manuales	1SBC101027M6801
Instrucciones y manuales (parte 2)	1SAC200017M0002
Dibujo dimensional CAD	2CDC001079B0201
Dimensiones
Ancho del product	45 mm
Largo del product	77 mm
Alto del producto	86 mm
Peso del product	0.31 kg
Técnica
Número de contactos principales NO	4
Número de contactos principales NC	0
Número de contactos auxiliares NO	0
Número de contactos auxiliares NC	0
Número de polos	4P
Normas	IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60335-2-40 LZGH2 A2L, UL 60947-1, UL 60947-4-1, CSA C22.2 No. 60335-2-40 LZGH2 A2L, CAN/CSA C22.2 No.60947-1, CAN/CSA C22.2 No.60947-4-1
Tensión nominal de operación	Main Circuit 690 V
Frecuencia nominal (f)	Control Circuit 50 / 60 Hz
	Main Circuit 50 / 60 Hz
Corriente térmica convencional de aire libre (I_th)	según IEC 60947-4-1, contactores abiertos θ = 40 °C 35 A
Corriente nominal de funcionamiento AC-1 (I_e)	(690 V) 40 °C 25 A
	(690 V) 60 °C 25 A
	(690 V) 70 °C 22 A
Corriente nominal de funcionamiento AC-3 (I_e)	(415 V) 60 °C 9 A
	(440 V) 60 °C 9 A
	(500 V) 60 °C 9.5 A
	(690 V) 60 °C 7 A
	(380 / 400 V) 60 °C 9 A
	(220 / 230 / 240 V) 60 °C 9 A
Corriente nominal de funcionamiento DC-1 (I_e)	(110 V) 1 polo, 40 °C 10 A
	(110 V) 1 polo, 60 °C 10 A
	(110 V) 1 polo, 70 °C 10 A
	(110 V) 2 polos en serie, 40 °C 25 A
	(110 V) 2 polos en serie, 60 °C 25 A
	(110 V) 2 polos en serie, 70 °C 22 A
	(110 V) 3 polos en serie, 40 °C 25 A
	(110 V) 3 polos en serie, 60 °C 25 A
	(110 V) 3 polos en serie, 70 °C 22 A
	(110 V) 4 polos en serie, 40 °C 25 A
	(110 V) 4 polos en serie, 60 °C 25 A
	(110 V) 4 polos en serie, 70 °C 22 A
	(220 V) 2 polos en serie, 40 °C 10 A
	(220 V) 2 polos en serie, 60 °C 10 A
	(220 V) 2 polos en serie, 70 °C 10 A
	(220 V) 3 polos en serie, 40 °C 25 A
	(220 V) 3 polos en serie, 60 °C 25 A
	(220 V) 3 polos en serie, 70 °C 22 A
	(220 V) 4 polos en serie, 40 °C 25 A
	(220 V) 4 polos en serie, 60 °C 25 A
	(220 V) 4 polos en serie, 70 °C 22 A
	(440 V) 4 polos en serie, 40 °C 10 A
	(440 V) 4 polos en serie, 60 °C 10 A
	(440 V) 4 polos en serie, 70 °C 10 A
	(72 V) 1 polo, 40 °C 25 A
	(72 V) 1 polo, 60 °C 25 A
	(72 V) 1 polo, 70 °C 22 A
	(72 V) 2 polos en serie, 40 °C 25 A
	(72 V) 2 polos en serie, 60 °C 25 A
	(72 V) 2 polos en serie, 70 °C 22 A
	(72 V) 3 polos en serie, 40 °C 25 A
	(72 V) 3 polos en serie, 60 °C 25 A
	(72 V) 3 polos en serie, 70 °C 22 A
	(72 V) 4 polos en serie, 40 °C 25 A
	(72 V) 4 polos en serie, 60 °C 25 A
	(72 V) 4 polos en serie, 70 °C 22 A
Corriente nominal de funcionamiento DC-3 (I_e)	(110 V) 1 polo, 40 °C 6 A
	(110 V) 1 polo, 60 °C 6 A
	(110 V) 1 polo, 70 °C 6 A
	(110 V) 2 polos en serie, 40 °C 25 A
	(110 V) 2 polos en serie, 60 °C 25 A
	(110 V) 2 polos en serie, 70 °C 22 A
	(110 V) 3 polos en serie, 40 °C 25 A
	(110 V) 3 polos en serie, 60 °C 25 A
	(110 V) 3 polos en serie, 70 °C 22 A
	(110 V) 4 polos en serie, 40 °C 25 A
	(110 V) 4 polos en serie, 60 °C 25 A
	(110 V) 4 polos en serie, 70 °C 22 A
	(220 V) 2 polos en serie, 40 °C 6 A
	(220 V) 2 polos en serie, 60 °C 6 A
	(220 V) 2 polos en serie, 70 °C 6 A
	(220 V) 3 polos en serie, 40 °C 25 A
	(220 V) 3 polos en serie, 60 °C 25 A
	(220 V) 3 polos en serie, 70 °C 22 A
	(220 V) 4 polos en serie, 40 °C 25 A
	(220 V) 4 polos en serie, 60 °C 25 A
	(220 V) 4 polos en serie, 70 °C 22 A
	(440 V) 4 polos en serie, 40 °C 6 A
	(440 V) 4 polos en serie, 60 °C 6 A
	(440 V) 4 polos en serie, 70 °C 6 A
	(72 V) 1 polo, 40 °C 25 A
	(72 V) 1 polo, 60 °C 25 A
	(72 V) 1 polo, 70 °C 22 A
	(72 V) 2 polos en serie, 40 °C 25 A
	(72 V) 2 polos en serie, 60 °C 25 A
	(72 V) 2 polos en serie, 70 °C 22 A
	(72 V) 3 polos en serie, 40 °C 25 A
	(72 V) 3 polos en serie, 60 °C 25 A
	(72 V) 3 polos en serie, 70 °C 22 A
	(72 V) 4 polos en serie, 40 °C 25 A
	(72 V) 4 polos en serie, 60 °C 25 A
	(72 V) 4 polos en serie, 70 °C 22 A
Corriente nominal de funcionamiento DC-5 (I_e)	(110 V) 1 polo, 40 °C 4 A
	(110 V) 1 polo, 60 °C 4 A
	(110 V) 1 polo, 70 °C 4 A
	(110 V) 2 polos en serie, 40 °C 10 A
	(110 V) 2 polos en serie, 60 °C 10 A
	(110 V) 2 polos en serie, 70 °C 10 A
	(110 V) 3 polos en serie, 40 °C 25 A
	(110 V) 3 polos en serie, 60 °C 25 A
	(110 V) 3 polos en serie, 70 °C 22 A
	(110 V) 4 polos en serie, 40 °C 25 A
	(110 V) 4 polos en serie, 60 °C 25 A
	(110 V) 4 polos en serie, 70 °C 22 A
	(220 V) 2 polos en serie, 40 °C 4 A
	(220 V) 2 polos en serie, 60 °C 4 A
	(220 V) 2 polos en serie, 70 °C 4 A
	(220 V) 3 polos en serie, 40 °C 9 A
	(220 V) 3 polos en serie, 60 °C 9 A
	(220 V) 3 polos en serie, 70 °C 9 A
	(220 V) 4 polos en serie, 40 °C 10 A
	(220 V) 4 polos en serie, 60 °C 10 A
	(220 V) 4 polos en serie, 70 °C 10 A
	(440 V) 4 polos en serie, 40 °C 4 A
	(440 V) 4 polos en serie, 60 °C 4 A
	(440 V) 4 polos en serie, 70 °C 4 A
	(72 V) 1 polo, 40 °C 9 A
	(72 V) 1 polo, 60 °C 9 A
	(72 V) 1 polo, 70 °C 9 A
	(72 V) 2 polos en serie, 40 °C 25 A
	(72 V) 2 polos en serie, 60 °C 25 A
	(72 V) 2 polos en serie, 70 °C 22 A
	(72 V) 3 polos en serie, 40 °C 25 A
	(72 V) 3 polos en serie, 60 °C 25 A
	(72 V) 3 polos en serie, 70 °C 22 A
	(72 V) 4 polos en serie, 40 °C 25 A
	(72 V) 4 polos en serie, 60 °C 25 A
	(72 V) 4 polos en serie, 70 °C 22 A
Potencia operativa nominal AC-3 (P_e)	(400 V) 4 kW
	(415 V) 4 kW
	(440 V) 4 kW
	(500 V) 5.5 kW
	(690 V) 5.5 kW
	(380 / 400 V) 4 kW
	(220 / 230 / 240 V) 2.2 kW
Corriente nominal de corta duración Tensión baja (I_cw)	a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 10 s 150 A
	a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 15 min 35 A
	a 40 °C de temperatura ambiente, en aire libre, desde un estado frío 1 min 60 A
	a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 1 s 300 A
	a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 30 s 80 A
Capacidad de rotura máxima	cos phi=0,45 (cos phi=0,35 para Ie > 100 A) a 440 V 250 A
	cos phi=0,45 (cos phi=0,35 para Ie > 100 A) a 690 V 106 A
Tensión nominal de aislamiento (U_i)	según IEC 60947-4-1 690 V
	según UL/CSA 600 V
Tensión nominal soportada por impulsos (U_imp)	6 kV
Frecuencia máxima de conmutación eléctrica	(AC-1) 600 cycles per hour
Frecuencia máxima de conmutación mecánica	3600 cycles per hour
Tensión nominal del circuito de control (U_c)	50 Hz 48 ... 130 V
	60 Hz 48 ... 130 V
	Operación de CC 48 ... 130 V
Pérdida de potencia	en condiciones nominales de operación AC-1 por polo 0.8 W
	en condiciones nominales de operación AC-3 por polo 0.1 W
Tiempo de funcionamiento	Entre la desenergización de la bobina y el cierre del contacto NC 13 ... 98 ms
	Entre la desenergización de la bobina y la abertura sin contacto 11 ... 95 ms
	Entre la energización de la bobina y la apertura del contacto NC 38 ... 90 ms
	Entre la energización de la bobina y el cierre sin contacto 40 ... 95 ms
Montaje en contactores	TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715
	TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715
Montaje mediante tornillos (no suministrados)	2 x M4 Screws Placed Diagonally
Capacidad de conexión del circuito principal	Flexible con férula 1/2x 0.75 ... 6 mm²
	Flexible con férula aislada 1x 0.75 ... 4 mm²
	Flexible con férula aislada 2x 0.75 ... 2.5 mm²
	Sólido rígido 1/2x 1 ... 4 mm²
	Trenzado rígido 1/2x 1 ... 6 mm²
Capacidad de conexión del circuito auxiliar	Sólido rígido 1/2x 1 ... 2.5 mm²
	Trenzado rígido 1/2x 1 ... 2.5 mm²
Conexión del circuito de control de capacidad	Flexible con férula 1/2x 0.75 ... 2.5 mm²
	Flexible con férula aislada 1x 0.75 ... 2.5 mm²
	Flexible con férula aislada 2x 0.75 ... 1.5 mm²
	Sólido rígido 1/2x 1 ... 2.5 mm²
	Trenzado rígido 1/2x 1 ... 2.5 mm²
Longitud de pelado del cable	Circuito de control 10 mm
	Circuito Principal 10 mm
Grado de protección	acc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20
	acc. to IEC 60529, IEC 60947-1, EN 60529 Main Terminals IP20
Par de apriete	Control Circuit 1.2 N·m
	Main Circuit 1.5 N·m
Tipo de terminal	Terminales de tornillo
Nombre del producto	Block Contactor
Técnica UL/CSA
Tensión máxima de funcionamiento UL/CSA	Main Circuit 600 V
Clasificación de uso general UL/CSA	(600 V AC) 25 A
Capacidad de conexión del circuito principal UL/CSA	Sólido rígido 1/2x 16-10 AWG
	Trenzado rígido 1/2x 16-10 AWG
Capacidad de conexión Circuito auxiliar UL/CSA	Sólido rígido 1/2x 18-14 AWG
	Trenzado rígido 1/2x 18-14 AWG
Circuito de control de la capacidad de conexión UL/CSA	Sólido rígido 1/2x 18-14 AWG
	Trenzado rígido 1/2x 18-14 AWG
Par de apriete UL/CSA	Control Circuit 11 in·lb
	Main Circuit 13 in·lb
Ambiente
Temperatura ambiente	Close to Contactor for Storage -60 ... +80 °C
	Near Contactor for Operation in Free Air -40 ... 70 °C
Resistencia climática	Category B according to IEC 60947-1 Annex Q
Altitud máxima de funcionamiento permisible	Sin reducción de potencia 3000 m
Resistencia a los golpes según IEC 60068-2-27	Cerrado, dirección del amortiguador: B1 25 g
	Abierto, dirección del amortiguador: B1 5 g
	Dirección del choque: A 30 g
	Dirección del amortiguador: B2 15 g
	Dirección del amortiguador: C1 25 g
	Dirección del amortiguador: C2 25 g
Resistencia a las vibraciones según IEC 60068-2-6	Posición cerrada de 4 g y posición abierta de 2 g 5 ... 300 Hz
Grado de contaminación	3
Cumplimiento de Materiales
Plantilla de notificación de minerales de conflicto (CMRT)	9AKK108467A5658
Declaración REACH	2CMT2021-006202
Información sobre RoHS	2CMT2021-006277
Estado de RoHS	Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019
SCIP	78e52672-4d50-47d3-84ec-5ff91d21621c China
SCIP simplificado	879c3c7a-09ea-4253-8588-cf72a9ec80e4 Spain
	b7f227f0-9dd1-4ecc-910a-485d1faff13d Belgium
	ed4daec4-f13c-40dd-917f-038ecb40b8cd Hungary
	63dee1ec-b844-4cd5-acd9-e01ddd437322 Germany
	58ef9956-1309-431c-9c7f-c23ccea2d23a Sweden
	b507bf3a-0702-4d29-9942-46a486afa1c2 Germany
	e6f48613-d13d-4a65-8c49-f61e49136c68 Bulgaria
	759797b0-5479-4288-8675-a2b6616d7ff7 France
	1f9ff0b2-4fbd-46e2-bc71-b6422258913f Portugal
	e5cd7457-ca7c-4fe7-8361-e8361bfcd6eb Sweden
	e0a13927-6a68-43ea-a90f-4b9e60f4cfaa Poland
	6d9aaae5-4687-451d-8dfa-b8885a6b5a56 Poland
	65cead1e-cb13-449c-ac94-62d6376d01cc Netherlands
	e9ccae7f-b448-4985-ae2a-3a73efae2900 Hungary
	8a30056d-93fd-4fa3-a267-380fc19d02f8 Greece
	b6e054e8-3fa4-41b6-b844-2138b5f965ef Estonia
	68c9fed5-536a-4cc6-90a6-aee45baccfff Belgium
	81adad9e-ac54-4de2-ba3f-739caa4910b2 Denmark
	62963584-5a14-4828-9b11-1b998ebd8e82 Germany
	cfc232d5-4dce-4934-be10-e52d276d8472 Croatia
	0d9da268-95b3-4616-9014-6ba6acc5575a Germany
	916f32d1-5273-4c1d-a1b4-09f74bbd7527 Germany
	44315bcf-1402-4fc3-8aa9-66b9a093f7f7 Finland
	ecfd8345-8587-41d7-8ea5-9532fabd68b5 Norway
	899d9dad-fcdc-4966-8f5b-400aa1bd94aa Czech Republic
	4347f6ec-1837-46b3-bbde-2c44c12773dc France
	1b635b0d-a925-4f85-996e-8a7c73df2ffb Poland
Ley de Control de Sustancias Tóxicas - TSCA	2CMT2023-006525
WEEE B2C / B2B	De empresa a empresa
Categoría RAEE	5. Equipo pequeño (sin dimensión externa de más de 50 cm)
ABB EcoSolutions
ABB EcoSolutions	Sí
Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero	No se envía ningún residuo no peligroso a un vertedero
Instrucciones de desmontaje al final de la vida útil	1SBC101080M6801
Declaración Ambiental de Producto - EPD	1SBD250584E3000
Eficiencia energética mejorada para los clientes	Eficiencia del producto: producto considerado más eficiente energéticamente en comparación con productos similares en el mercado o productos más antiguos de la misma línea.
Tasa de reciclabilidad del producto según EN45555	Diseño para cerrar ciclos de recursos - Norma EN45555 - 92.7 %
Certificados y Declaraciones (Número de Documento)
A2L Certificate – UL	9AKK108469A4875
	9AKK108469A4879
Certificado ABS	ABS_20-2060694-PDA
Certificado BV	BV_2634H24898C1
Certificado CB	CB_SE-113345
Certificado CCC	CCC_2024010304656669
Certificado CQC	CQC2010010304445624
	CQC2020010304298240
Declaración de conformidad - CCC	2020980304001253
	2020980304001082
Declaración de conformidad - CE	1SBD250001U1000
Declaración de conformidad - UKCA	1SBD250032U1000
Certificado DNV	DNV_TAE00001AF-4
Certificado GOST	GOST_POCCFR.ME77.B07175.pdf
Certificado KC	KC_HW02016-15007C
Certificado LR	LRS_LR23403517TA-02
Certificado RINA	RINA_ELE142224XG
Certificado RMRS	RMRS_1802705280
Certificado UL	UL-US-L319322-13-72119002-5
	UL-CA-L319322-43-72119002-6
Tarjeta de listado UL	UL_E319322
Información de Embalaje
Embalaje Nivel 1 Unidades	caja 1 pieza
Embalaje Nivel 1 Ancho	87 mm
Embalaje Nivel 1 Largo	79 mm
Embalaje Nivel 1 Alto	47 mm
Embalaje Nivel 1 Peso	0.31 kg
Embalaje Nivel 1 EAN	3471523115828
Embalaje Nivel 2 Unidades	caja 27 pieza
Embalaje Nivel 2 Ancho	250 mm
Embalaje Nivel 2 Largo	300 mm
Embalaje Nivel 2 Alto	315 mm
Embalaje Nivel 2 Peso	16.74 kg
Clasificaciones y estándares externos
Código de clasificación de objetos	Q
ETIM 7	EC000066 - Power contactor, AC switching
ETIM 8	EC000066 - Power contactor, AC switching
ETIM 9	EC000066 - Power contactor, AC switching
Clase electrónica	V11.0 : 27371003
UNSPSC	39121529
Código de categoría granular de IDEA (IGCC)	4758 >> Iec Contactors
Número E (Finlandia)	3706334

ETIM for 1SBL136201R2200 Interruptores de baja tensión (EC000066)
Característica	Valor
Voltaje nominal de suministro piloto piloto para CA 50 Hz (EF003978)	48 V
Voltaje nominal de suministro piloto piloto para CA 60 Hz (EF003979)	48 V
Voltaje nominal de suministro piloto de piloto para CC (EF003980)	48 V
Tipo de tensión de accionamiento (EF008242)	CA/CC
Corriente de funcionamiento nominal Ie en CA-1, 400 V (EF001393)	25 A
Corriente de funcionamiento nominal Ie en CA-3, 400 V (EF001392)	9 A
Potencia de funcionamiento nominal en CA-3, 400 V (EF001364)	4 kW
Apto para instalación en serie (EF001126)	No
Número de contactos auxiliares normalmente abiertos (EF001376)	0
Número de contactos auxiliares normalmente cerrados (EF001377)	0
Tipo de conexión del circuito de corriente principal (EF006819)	Conexión roscada
Número de contactos normalmente cerrados como contactos principales (EF001375)	0
Número de contactos normalmente abiertos como contactos principales (EF001374)	4

Datasheet - PDF

▲

Título:	Tamaño:	Tipo:
PDF CATÁLOGO PROTECCIÓN DE MOTORES ES.pdf	31 Mbytes
AF09Z-40-00 CONT.4P BOB 48-130Vca-cc - ABB - AF09Z-40-00-22 - 1SBL136201R2200	100 Kbytes
AF09Z-40-00-22 1SBL136201R2200 ABB AF09Z-40-00 CONT.4P BOB 48-130Vca-cc	73 Kbytes

Opiniones: (0) ▲

Ningún comentario por el momento.

Añadir comentario

Añadir comentario

ocultar

Valoración:
Nombre:
Email:
Título:
Opinión:
¿Recomienda la compra de este producto? Sí No

	Añadir comentario

Últimas Opiniones de Nuestros Clientes

Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, te agradecemos ese minuto que inviertes en dejarnos tu opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerte un servicio de todavía mayor calidad.

5 / 5 merci beaucoup

— sotitradim 29/11/2025
Valoración del cliente:

Producto: SL20,MNM,IP42,300lm,1H SL2MNM42H1C EATON ELEC
4 / 5 Amazing to use it

— B rahul 04/10/2025
Valoración del cliente:

Producto: 661601 LEGRAND URA21LED 70LM 1H IP42 NP
5 / 5 good

— B rahul 18/09/2025
Valoración del cliente:

Producto: 31295 WÖHNER Portafusible Class CC 1p, 3
5 / 5 Usefull product

— B rahul 18/09/2025
Valoración del cliente:

Producto: 2CSF202004R1250 ABB Int.dif.FH202AC-25/0,03 2
