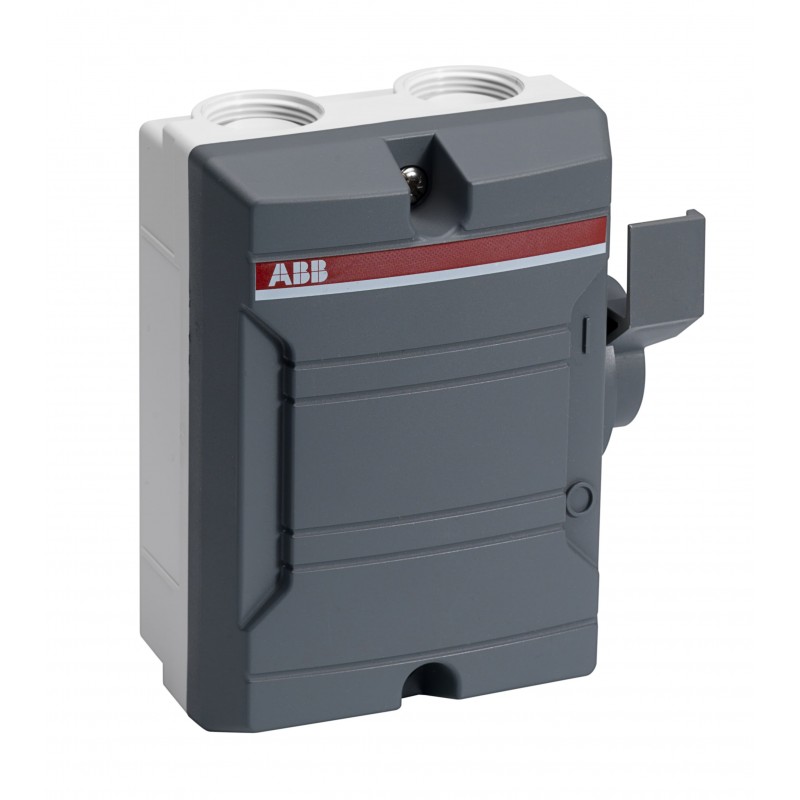

2CMA142417R1000 ABB Int. Seccionador en caja BWS316TPN
2CMA142417R1000
ABB
10
Int. Seccionador en caja BWS316TPN
BWS316TPN Safety switch
Componentes industriales de baja tensión > Seccionador
Interruptores Manuales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Cumplimiento de Materiales | |
|---|---|
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SCC340076D0201 |
| Información sobre RoHS | 1SCC340075D0201 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Ley de Control de Sustancias Tóxicas - TSCA | 1SCC340095D0201 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SCC340015C0201 |
| Instrucciones y manuales | 9AKK108467A6812 |
| Dibujos mecánicos | BAS1131160DM25.stp |
| Ambiente | |
| Grado de protección | acc. to IEC 60529 IP65 |
| Clasificación | |
| Cantidad mínima de pedido | 10 piece |
| Código arancelario | 85363030 |
| País de origen | Bulgaria |
| Dimensiones | |
| Ancho del product | 111 mm |
| Alto del producto | 130 mm |
| Largo del product | 60 mm |
| Peso del product | 0.32 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | Paquete de diez 1 piece |
| Embalaje Nivel 1 Ancho | 225 mm |
| Embalaje Nivel 1 Largo | 310 mm |
| Embalaje Nivel 1 Alto | 135 mm |
| Embalaje Nivel 1 Peso | 3.2 kg |
| Embalaje Nivel 1 EAN | 7392696424172 |
| Técnica | |
| Sección del cable | 0.75 ... 10 mm² |
| Posición de entrada de cables | Top and/or Bottom |
| Salidas de cable por lado | 2xM25 / 2xM25 |
| Capacidad de conexión del circuito principal | Abrazadera de tornillo 0.75 ... 10 mm² |
| Abrazadera de tornillo / Terminal de PE 1pc,0.75 ... 10 mm² | |
| Corriente térmica convencional de aire libre (Ith) | 32 A |
| Corriente térmica convencional (Ithe) | Totalmente cerrado 32 A |
| Grado de protección | acc. to IEC 60529 IP65 |
| Material del módulo | Plastic |
| Color del asa | Gris |
| Tipo de asa | Side-operated handle |
| Clasificación de la resistencia a los impactos | Housing IK08 |
| Contactos auxiliares montados al máximo | 1 NO, 0 NC |
| Contactos auxiliares montados | 1 NO, 0 NC |
| Tipo neutro | Fixed Neutral |
| Número de contactos auxiliares NC | 0 |
| Número de contactos auxiliares NO | 1 |
| Número de polos | 3P |
| Tensión nominal soportada por impulsos (Uimp) | 8 kV |
| Tensión nominal de aislamiento (Ui) | según IEC/EN 60664-1 690 V |
| Corriente nominal de funcionamiento AC-22A (Ie) | (380 ... 415 V) 25 A |
| (500 V) 25 A | |
| (690 V) 16 A | |
| Corriente nominal de funcionamiento AC-23A (Ie) | (380 ... 415 V) 16 A |
| (500 V) 16 A | |
| (690 V) 10 A | |
| Potencia operativa nominal AC-23A (Pe) | (380 ... 415 V) 7.5 kW |
| (500 V) 7.5 kW | |
| (690 V) 7.5 kW | |
| Tensión nominal de operación | Main Circuit 690 V |
| Destornillador recomendado | Main Circuit Pozidriv 2 |
| Normas | IEC 60947-1, -3 |
| Par de apriete | Main Circuit 1.2 N·m |
| Longitud de pelado del cable | 7 mm |
| Técnica UL/CSA | |
| Longitud de pelado del cable | 7 mm |
| Destornillador recomendado | Main Circuit Pozidriv 2 |
| Par de apriete | Main Circuit 1.2 N·m |
| Certificados y Declaraciones (Número de Documento) | |
| Declaración de conformidad - CE | 1SCC340062D2702 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| 2CMT005069 | |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122205 |
| Código de categoría granular de IDEA (IGCC) | 5166 >> Safety switch |
| Clase electrónica | V11.1 : 27371403 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Número E (Finlandia) | 3601584 |
| Número E (Noruega) | 1428813 |
Datasheet - PDF
