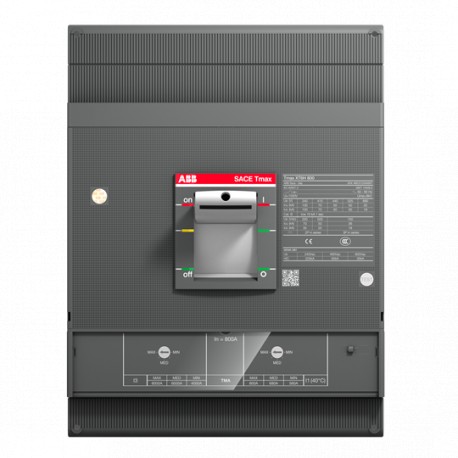

1SDA107574R1 ABB XT6S 800 TMA 630-6300 3p F F
1SDA107574R1
ABB
XT6S 800 TMA 630-6300 3p F F
Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
Caja moldeada "Isomax-Tmax"
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sí |
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Instrucciones de desmontaje al final de la vida útil | 9AKK108468A2355 |
| Declaración Ambiental de Producto - EPD | 9AKK108468A9752 |
| 9AKK108468A1894 | |
| Tasa de reciclabilidad del producto según EN45555 | Diseño para cerrar ciclos de recursos - Norma EN45555 - 60 % |
| Cumplimiento de Materiales | |
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Ley de Control de Sustancias Tóxicas - TSCA | 9AKK108467A8326 |
| Ambiente | |
| Información medioambiental | 9AKK108467A6707 |
| Clasificación | |
| Código de pedido EE.UU. y Canadá | XT6SE3630BFF000XXX |
| Número E (Finlandia) | 3641578 |
| Número E (Noruega) | 4380511 |
| EAN | 8015644102272 |
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 210 mm |
| Alto del producto | 268 mm |
| Largo del product | 103.5 mm |
| Peso del product | 9.117 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 piece |
| Embalaje Nivel 1 Ancho | 305 mm |
| Embalaje Nivel 1 Alto | 285 mm |
| Embalaje Nivel 1 Largo | 370 mm |
| Embalaje Nivel 1 Peso | 9.597 kg |
| Embalaje Nivel 1 EAN | 8015644102272 |
| Información Adicional | |
| Tipo de disyuntor a asociar | Distribución de energía |
| Tipo de producto principal | SACE Tmax XT |
| Nombre del producto | Moulded Case Circuit Breaker |
| Tipo de producto | Automatic Circuit Breaker |
| Adecuado para la clase de producto | SACE Tmax XT |
| Versión | F |
| Dibujo dimensional CAD | 1SDH002065A1190 |
| 1SDH002065A1245 | |
| Técnica | |
| Tipo de configuración | Loose or configurable |
| Tipo actual | AC/DC |
| Durabilidad eléctrica | 5000 cycle |
| 60 cycles per hour | |
| Durabilidad mecánica | 20000 cycle |
| 120 cycles per hour | |
| Número de polos | 3P |
| Orden múltiple | 1 piece |
| Pérdida de potencia | 34.4 W |
| Corriente nominal (In) | 630 A |
| Frecuencia nominal (f) | 50/60 Hz |
| Tensión nominal soportada por impulsos (Uimp) | 8 kV |
| Ajuste de la corriente de cortocircuito instantánea nominal (Ii) | 3150…6300 A |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Tensión nominal de operación | 690 V AC |
| 750 V DC | |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | (750 V DC) 3 Poles in Series 85 kA |
| (750 V DC) 3 Poles in Series 220Vac 85 kA | |
| (750 V DC) 3 Poles in Series 230Vac 85 kA | |
| (750 V DC) 3 Poles in Series 240Vac 50 kA | |
| (750 V DC) 3 Poles in Series 380Vac 50 kA | |
| (750 V DC) 3 Poles in Series 415Vac 45 kA | |
| (750 V DC) 3 Poles in Series 440Vac 35 kA | |
| (750 V DC) 3 Poles in Series 500Vac 35 kA | |
| (750 V DC) 3 Poles in Series 525Vac 22 kA | |
| (750 V DC) 3 Poles in Series 690Vac 35 kA | |
| (750 V DC) 3 Poles in Series 250Vdc2PolInSer 17.5 kA | |
| (750 V DC) 3 Poles in Series 500Vdc2PolInSer 18 kA | |
| Corriente nominal de corta duración Tensión baja (Icw) | 10 kA |
| Capacidad nominal de corte en cortocircuito (Icu) | (220 V AC) 85 kA |
| (230 V AC) 85 kA | |
| (240 V AC) 85 kA | |
| (380 V AC) 50 kA | |
| (415 V AC) 50 kA | |
| (440 V AC) 45 kA | |
| (500 V AC) 35 kA | |
| (525 V AC) 35 kA | |
| (690 V AC) 22 kA | |
| (250 V DC) 2 Poles in Series 50 kA | |
| (500 V DC) 2 Poles in Series 35 kA | |
| (750 V DC) 3 Poles in Series 24 kA | |
| Corriente nominal ininterrumpida (Iu) | 800 A |
| Liberar | TMA |
| Tipo de desbloqueo | TM |
| Rango de ajuste | 441…630 A |
| Nivel de rendimiento de cortocircuito | S |
| Normas | IEC60947-2 |
| Subtipo | XT6 |
| Tipo de conexión del terminal | Frente |
| Certificados y Declaraciones (Número de Documento) | |
| Ficha técnica, información técnica | 1SDC210100D0206 |
| 1SDC210099D0206 | |
| Declaración de conformidad - CE | 9AKK107680A2825 |
| Dibujos mecánicos | 1SDH002012A1101 |
| Diagrama de cableado | 1SDM000005A1001 |
| Instrucciones y manuales | 1SDH002012A1001 |
| Clasificaciones y estándares externos | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Clase electrónica | V11.1 : 27370409 |
| Característica | Valor |
|---|---|
| Intensidad nominal permanente Iu (EF001389) | 630 A |
| Tensión nominal (EF003977) | 690 V |
| Ajuste actual de liberación de sobrecarga (EF002336) | 252.0 A |
| Rango de ajuste de liberación instantánea de cortocircuito (EF007131) | 3150 A |
| Protección de fallo a tierra integrada (EF007296) | No |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión de tornillo |
| Construcción del dispositivo (EF008240) | Técnica integrada fija para dispositivo integrado |
| Apto para montaje en carril DIN (EF007250) | No |
| Montaje en rail DIN opcional (EF008904) | No |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 0 |
| Con alarma activada (EF007006) | No |
| Con liberación de baja tensión integrada (EF001390) | No |
| Número de polos (EF001391) | 3 |
| Posición de la conexión para el circuito principal de tensión (EF006671) | Parte frontal |
| Ejecución del elemento accionador (EF006976) | Maneta |
| Aparato completo con dispositivo de protección (EF008906) | Sí |
| Accionamiento motorizado integrado (EF006697) | No |
| Accionamiento motorizado opcional (EF007386) | Sí |
| Grado de protección (IP) (EF005474) | IP20 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO TMAX XT ES.pdf | 62 Mbytes |
|
