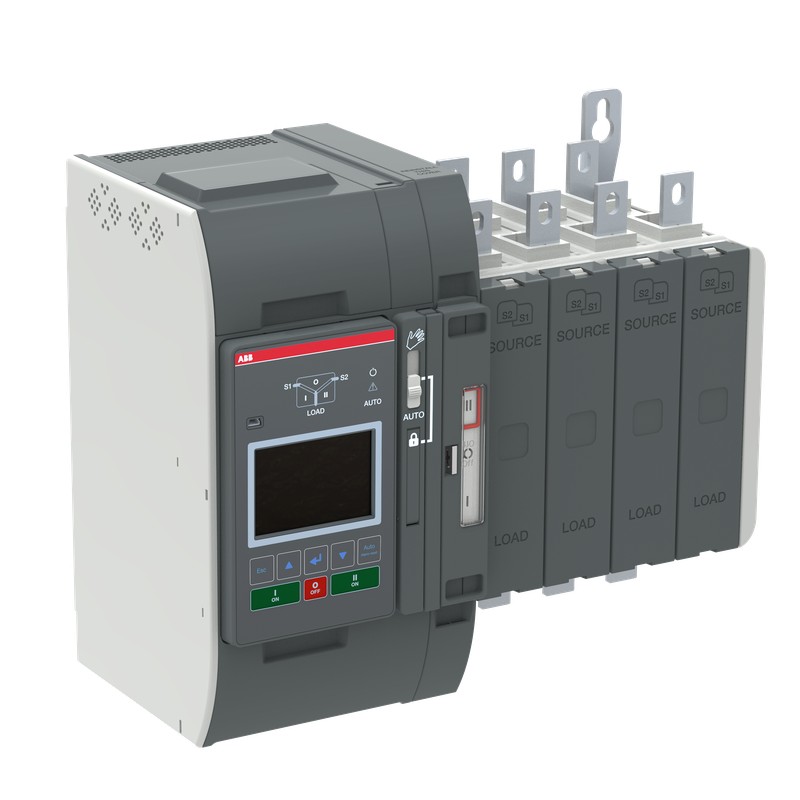

1SCA153430R1001 ABB Int. Conmutador TruONE ATS OXB200E3S3QT Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

1SCA153430R1001 ABB Int. Conmutador TruONE ATS OXB200E3S3QT

1SCA153430R1001

ABB

Int. Conmutador TruONE ATS OXB200E3S3QT

OXB200E3S3QT INTERRUPTOR DE TRANSFERENCIA AUTOMÁTICA

Más detalles


Componentes industriales de baja tensión > Seccionador

Interruptores Manuales

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

Precio total: $3,999.67
Precio unitario: $3,999.67
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


  • Extended Tipo De Producto:
    OXB200E3S3QT
  • ID producto:
    1SCA153430R1001
  • EAN:
    6417019844565
  • Descripción Del Catálogo:
    OXB200E3S3QT INTERRUPTOR DE TRANSFERENCIA AUTOMÁTICA
  • Descripción Larga:
    El nuevo TruONE es el primero en el mundo del verdadero propósito-construido interruptor de transferencia automático, diseñado para incorporar el interruptor y el controlador en una perfecta unidad.
    Rendimiento probado más allá de los requisitos de la norma, TruONE está listo para asegurar la entrega constante de la crítica de la potencia en todo momento.
    Su diseño propio, se reduce el número de cables y conexiones, lo que acelera la instalación y minimiza el riesgo de errores en la conexión para asegurar la mejor-en-clase de la fiabilidad.
    Su mantenimiento predictivo de componentes modulares y reducir el tiempo de inactividad y los costes de servicio. Y su conectividad avanzada está listo para el futuro.
    Cada TruONE cuenta con un amplio rango de tensión de 200 a 480 VAC (con +/-20% de tolerancia), la reducción de la necesidad de acciones múltiples Sku, reducir el inventario y el ahorro de espacio en el almacén.
    Principales características de este particular TruONE tipo:
    Abierto estilo ATS, retraso de la transición de tipo I-O-II operación, Nivel 3 (controlador de LCD)

Dimensiones

  • Neto Del Producto Anchura:
    Trescientos setenta y cincomm
    14.76 en
  • Neto Del Producto De La Altura:
    Trescientos cincomm
    12.01 en
  • Neto Del Producto De La Profundidad / Longitud:
    Cien ochenta y tresmm
    7.2 en
  • Peso Neto Del Producto:
    15.57kg
    34.33 lb

Técnica

  • Corriente de operación nominal de CA-31B (Ie):
    (200 ... 415 V CA) 200
  • Corriente de operación nominal de CA-32B (Ie):
    (200 ... 415 V CA) 200
  • Corriente de operación nominal de CA-33B (Ie):
    (200 ... 415 V CA) 200
  • Libre convencional Térmica del aire de Corriente (Ith):
    q = 40 °C 200
  • Nominal Soportada De Impulso De Tensión (Uimp):
    8 kV
  • Tensión Nominal De Aislamiento (Uyo):
    1000 V
  • Tensión Nominal:
    Circuito principal De 200 ... 480 V CA
  • Frecuencia nominal (f):
    Circuito Principal 50-60 Hz
  • Nominal de Corta duración Corriente asignada (Icw):
    por 0,3 s 18 kiloampere rms
  • Grado De Contaminación:
    Tres
  • Tipo De Mango:
    Montado directamente de la manija
  • Cuarta Pole:
    Lado izquierdo y Derecho
  • Cuarto Polo Tipo:
    Conmutación Simultánea De La Función
  • La posición de los Terminales de Línea:
    Suministros en la parte Superior de Carga en la parte Inferior
  • Tipo De Controlador:
    Nivel 3 (LCD)
  • Funciones Especiales:
    Estilo abierto
  • Número de Polos:
    Cuatro
  • Grado de Protección:
    Frontal IP20
  • Tipo De Terminal:
    Perno

Certificados y Declaraciones (Número de Documento)

Información Del Envase

  • Paquete De Nivel 1 Unidades:
    1 pieza
  • Paquete De Nivel 1 De Ancho De:
    345 mm
    13.58 en
  • Paquete De Nivel 1 De La Profundidad / Longitud:
    445 mm
    17.52 en
  • Paquete De Nivel 1 Altura:
    240 mm
    9.45 en
  • Paquete De Nivel 1 Peso Bruto:
    16.27 kg
    35.87 lb
  • Paquete de Nivel 1 EAN:
    6417019844565

Clasificaciones

  • ETIM 6:
    EC000216 - Interruptor-seccionador
  • ETIM 7:
    EC000216 - Interruptor-seccionador
  • WEEE Categoría:
    5. El Equipo pequeño (sin Ninguna Dimensión Exterior superior a 50 cm)

ETIM for 1SCA153430R1001 Interruptores de baja tensión (EC000216)
Característica Valor
Ejecución como interruptor principal (EF006981) Sí
Ejecución como interruptor de mantenimiento/reparación (EF006986) Sí
Ejecución como interruptor de seguridad (EF006985) No
Ejecución como dispositivo de parada de emergencia (EF006959) No
Ejecución como conmutador-inversor (EF009408) No
Número de interruptores (EF005586) 1
Tensión de funcionamiento nominal máxima Ue CA (EF007355) 480 V
Resistencia de corriente nominal de corta duración Icw (EF007050) 18 kA
Número de polos (EF001391) 4
Número de contactos auxiliares normalmente cerrados (EF001377) 0
Número de contactos auxiliares normalmente abiertos (EF001376) 0
Número de contactos auxiliares como contacto de cambio (EF003531) 0
Accionamiento motorizado opcional (EF007386) No
Accionamiento motorizado integrado (EF006697) Sí
Liberación de tensión opcional (EF007491) No
Construcción del dispositivo (EF008240) Técnica de conexión para dispositivo integrado
Apto para montaje frontal de 4 orificios (EF007247) Sí
Apto para montaje frontal central (EF007248) No
Apto para la instalación del distribuidor (EF007262) Sí
Apto para montaje intermedio (EF007264) No
Ejecución del elemento accionador (EF006976) Control de giro largo
Interbloqueable (EF006281) No
Tipo de conexión del circuito de corriente principal (EF006819) Conexión de tornillo
Grado de protección (IP), frontal (EF003118) IP20
Grado de protección (NEMA) (EF011959) 1

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf 42 Mbytes
