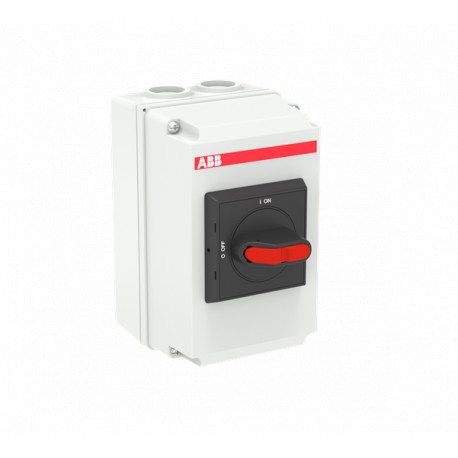

1SCA125129R1001 ABB Interruptor seccionador caja OTDCP16S11M
1SCA125129R1001
ABB
Interruptor seccionador caja OTDCP16S11M
OTDCP16S11M Enclosed solar switch
Componentes industriales de baja tensión > Seccionador
Interruptores Manuales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Cumplimiento de Materiales | |
|---|---|
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SCC301240D0201 |
| Información sobre RoHS | 1SCC301239D0201 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Ley de Control de Sustancias Tóxicas - TSCA | 1SCC301321D0201 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SCC340015C0201 |
| Instrucciones y manuales | 1SCC340027M0002 |
| Dibujos mecánicos | OTDCK159595SM20.stp |
| Ambiente | |
| Grado de protección | acc. to IEC 60529 IP65 |
| Grado de contaminación | 3 |
| Clasificación | |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85365080 |
| País de origen | Finland |
| Dimensiones | |
| Ancho del product | 95 mm |
| Alto del producto | 150 mm |
| Largo del product | 95 mm |
| Peso del product | 0.55 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 142 mm |
| Embalaje Nivel 1 Largo | 167 mm |
| Embalaje Nivel 1 Alto | 108 mm |
| Embalaje Nivel 1 Peso | 0.6 kg |
| Embalaje Nivel 1 EAN | 6417019553856 |
| Técnica | |
| Posición de entrada de cables | Up/Down |
| Salidas de cable por lado | 2xM20 / 2xM20 |
| Capacidad de conexión del circuito principal | Abrazadera de tornillo 2.5…16 mm² |
| Corriente térmica convencional (Ithe) | Totalmente cerrado 16 A |
| Grado de protección | acc. to IEC 60529 IP65 |
| Material del módulo | Plastic |
| Color del asa | Negro |
| Tipo de asa | Selector handle |
| Contactos auxiliares montados | 0 NO, 0 NC |
| Tipo de montaje | Base mounting |
| Número de polos | 2P |
| Grado de contaminación | 3 |
| Pérdida de potencia | en condiciones nominales de funcionamiento por polo 0.15 W |
| Tensión nominal soportada por impulsos (Uimp) | 8 kV |
| Tensión nominal de aislamiento (Ui) | según IEC/EN 60664-1 1000 V |
| Corriente nominal de funcionamiento DC-21B (Ie) | (600 V) 16 A |
| (1000 V) 10 A | |
| Tensión nominal de operación | Main Circuit 1000 V |
| Capacidad nominal de producción de cortocircuitos (Icm) | (690 V AC) 0.71 kA |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 0.5 kA |
| Destornillador recomendado | Main Circuit Torx |
| Funciones especiales | Solar |
| Normas | IEC 60947-1, -3 |
| Tipo de terminal | Terminales de tornillo |
| Par de apriete | Main Circuit 1.2 … 1.4 N·m |
| Longitud de pelado del cable | Circuito Principal 10 … 11 mm |
| Técnica UL/CSA | |
| Longitud de pelado del cable | Circuito Principal 10 … 11 mm |
| Destornillador recomendado | Main Circuit Torx |
| Par de apriete | Main Circuit 1.2 … 1.4 N·m |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado BV | 1SCC340018D0204 |
| Declaración de conformidad - CE | 1SCC340003D2704 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC004963 - Switch disconnector (DC) |
| UNSPSC | 39122233 |
| Clase electrónica | V11.1 : 27371403 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Número E (Finlandia) | 3601727 |
| Número E (Noruega) | 1414579 |
| Número E (Suecia) | 3134003 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
