> ABB>Contactores y relés térmicos>1SBL157082R1122 - ABB - AFS12-30-22-11 24-60V50/60HZ 20-60VDC
Anterior producto Siguiente producto

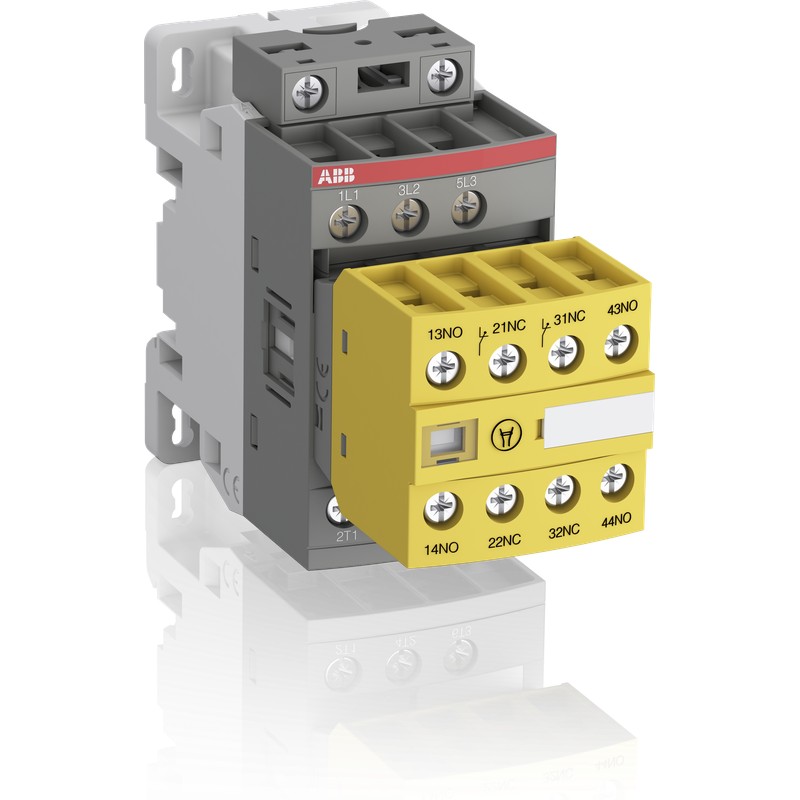

1SBL157082R1122 - ABB - AFS12-30-22-11 24-60V50/60HZ 20-60VDC Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

1SBL157082R1122 - ABB - AFS12-30-22-11 24-60V50/60HZ 20-60VDC

1SBL157082R1122

ABB

AFS12-30-22-11 24-60V50/60HZ 20-60VDC

Más detalles


Interruptores de baja tensión > Contactor de potencia para conmutar la alimentación de CA

Contactores y relés térmicos

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

Precio total: $70.99
Precio unitario: $70.99

Cantidad Precio
1+$70.99
2+$61.14
3+$60.77
4+$60.77
*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


AFS09 ... AFS38 contactores están diseñados para la seguridad de la máquina aplicaciones. Se entregan con fija montada en la parte frontal de contactos auxiliares bloques, lo que es ideal para el monitoreo y control de los circuitos. Mecánicamente y espejo de contactos hacer que su sistema sea más seguro. - circuito de control con bobina electrónica de interfaz: - 24...60 V CA, 20...60 V CC y 100...250 V AC / DC operado de aceptar un amplio rango del voltaje de control - reducción del panel de consumo de energía - espejo y contactos unidos mecánicamente, con la frente marcada símbolo de la acc. a la norma iec60947-5-1, garantizando siempre el derecho contactor de estado montado en la parte frontal bloque de contactos auxiliares: - fijo y permanente - tapa protectora para prevenir la operación manual - amarillo de la vivienda para una fácil identificación - un mínimo de capacidad de conmutación de 12 V / 3 mA, con una tasa de fracaso 10-7 acc. IEC 60947-5-4 - supresión de sobretensión incorporada

El pedido

  • Cantidad De Orden Mínima:
    1 pieza
  • Arancel De Aduanas Número:
    Ochenta y cinco millones trescientos sesenta y cuatro mil novecientos

Dimensiones

  • Neto Del Producto Anchura:
    Cuarenta y cincomm
  • Producto De La Profundidad De La Red:
    110.5mm
  • Neto Del Producto De La Altura:
    Ochenta y seismm
  • Peso Neto Del Producto:
    0.32kg

Técnica

  • Número de Contactos Principales NO:
    Tres
  • Número de Contactos NC:
    Cero
  • Número de Contactos Auxiliares NO:
    Dos
  • Número de Contactos Auxiliares NC:
    Dos
  • Normas:
    IEC 60947-1 / 60947-4-1 y EN 60947-1 / 60947-4-1, UL 508, CSA C22.2 N°14
  • Tensión Nominal:
    Circuito Auxiliar 690 V
    Circuito Principal 690 V
  • Frecuencia nominal (f):
    Circuito Auxiliar, 50 / 60 Hz
    Circuito Principal 50 / 60 Hz
  • Libre convencional Térmica del aire de Corriente (Ith):
    acc. IEC 60947-4-1, Abrir los Contactores q = 40 °C 35
    acc. IEC 60947-5-1, q = 40 °C 16 a
  • Corriente de operación nominal AC-1 (Ie):
    (690 V) 40 °C 28
    (690 V) 60 °C 28
    (690 V) 70 °C DE 24 A
  • Corriente de operación nominal AC-3 (Ie):
    (220 / 230 / 240 V) 60 °C DE 12 A
    (380 / 400 V) 60 °C DE 12 A
    (415 V) 60 °C DE 12 A
    (440 V) 60 °C DE 12 A
    (500 V) 60 °C 12,5
    (690 V) 60 °C 9
  • De operación nominal de Alimentación AC-3 (Pe):
    (220 / 230 / 240 V) 3 kW
    (380 / 400 V) 5.5 kW
    (400 V) 5.5 kW
    (415 V) 5.5 kW
    (440 V) 5.5 kW
    (500 V) 7.5 kW
    (690 V) 7.5 kW
  • Corriente de operación nominal AC-15 (Ie):
    (220 / 240 V) 4 A
    (24 / 127 V) 6
    (400 / 440 V) 3
    (500 V) 2
    (690 V) 2
  • Nominal de Corta duración Corriente asignada (Icw):
    a 40 °C temperatura Ambiente, en el Aire Libre, de Frío, de 10 s 150
    a 40 °C temperatura Ambiente, en el Aire Libre, de un Estado Frío 15 min 35
    a 40 °C temperatura Ambiente, en el Aire Libre, de un Estado Frío 1 min 60 a
    a 40 °C temperatura Ambiente, en el Aire Libre, de un Estado Frío 1 s 300
    a 40 °C temperatura Ambiente, en el Aire Libre, de Frío, de 30 s de 80 Una
    0.1 s 140
    para 1 s 100
  • Máxima Capacidad De Ruptura:
    cos phi=0.45 (cos phi=0.35 para Ie > 100) a 440 V 250 a
    cos phi=0.45 (cos phi=0.35 para Ie > 100) a 690 V 106 Un
  • Eléctrica Máxima Frecuencia De Conmutación:
    AC-1 600 ciclos por hora
    AC-15 1200 ciclos por hora
    AC-2 / AC-4 300 ciclos por hora
    AC-3 1200 ciclos por hora
    DC-13 900 ciclos por hora
  • Corriente de operación nominal DC-13 (Ie):
    (110 V) DE 0,55 A / 60 A
    (125 V) DE 0,55 A / 69
    (220 V) DE 0,27 A / 60 A
    (24 V) 6 A / 144 UN
    (250 V) DE 0,27 A / 68 UN
    (400 V) 0,15 / 60 A
    (48 V) 2.8 / 134 UN
    (500 V) 0,13 A / 65
    (600 V) 0.1 A / 60 A
    (72 V) 1 A / 72 UN
  • Tensión Nominal De Aislamiento (Uyo):
    acc. UL/CSA 600 V
    acc. IEC 60947-4-1 y VDE 0110 (Gr. C) 690 V
  • Nominal Soportada De Impulso De Tensión (Uimp):
    6 kV
  • Mecánica Máxima Frecuencia De Conmutación:
    3600 ciclos por hora
  • Nominal Del Circuito De Control De Tensión (Uc):
    50 Hz 24 ... 60 V
    60 Hz 24 ... 60 V
    La Operación de DC 20 ... 60 V
  • Operan Tiempo:
    Entre la Bobina De corriente y NC Contacto de Cierre 13 ... 98 ms
    Entre la Bobina De corriente y de NO Contacto de Apertura de 11 ... 95 ms
    Entre la Energización de la Bobina y el Contacto NC de Apertura 38 ... 90 ms
    Entre la Energización de la Bobina y de NO Contacto de Cierre 40 ... 95 ms
  • La Conexión De La Capacidad Del Circuito Principal:
    Flexible con Aislamiento de la Virola 1x 0.75 ... 4 mm2
    Flexible con Aislamiento de la Virola 2x 0.75 ... 2,5 mm2
    Flexible con el Casquillo 1/2x de 0,75 ... 6 mm2
    Rígido de 1/2x 1 ... 6 mm2
  • La Conexión De La Capacidad Del Circuito Auxiliar:
    Flexible con el Casquillo 1/2x de 0,75 ... 2,5 mm2
    Flexible con Aislamiento de la Virola 1x 0.75 ... 2,5 mm2
    Flexible con Aislamiento de la Virola 2x 0.75 ... 1,5 mm2
    Rígido de 1/2x 1 ... 2,5 mm2
  • La Conexión De La Capacidad Del Circuito De Control:
    Flexible con el Casquillo 1/2x de 0,75 ... 2,5 mm2
    Flexible con Aislamiento de la Virola 1x 0.75 ... 2,5 mm2
    Flexible con Aislamiento de la Virola 2x 0.75 ... 1,5 mm2
    Rígido de 1/2x 1 ... 2,5 mm2
  • Extracción De Alambre De Longitud:
    Circuito auxiliar, 10 mm
    Circuito de Control de 10 mm
    Circuito principal de 10 mm
  • Grado de Protección:
    acc. IEC 60529, IEC 60947-1, EN 60529 Auxiliares de Terminales IP20
    acc. IEC 60529, IEC 60947-1, EN 60529 IP20 Terminales de Bobina
    acc. IEC 60529, IEC 60947-1, EN 60529 Principales Terminales IP20
  • Tipo De Terminal:
    Terminales De Tornillo

Ambiental

  • Temperatura Del Aire Ambiente:
    Cerca de Contactor para el Almacenamiento -60 ... +80 °C
    Cerca de Contactor Equipado con Térmica O/L Relé -25 ... +60 °C
    Cerca de Contactor sin Térmicos O/L Relé -40 ... +70 °C
  • Climáticas Soportar:
    Categoría B de acuerdo con IEC 60947-1 Anexo P
  • Altitud Máxima De Funcionamiento Admisible:
    3000 m
  • Resistencia a las Vibraciones acc. IEC 60068-2-6:
    5 ... 300 Hz 4 g posición de cerrado / 2 g posición abierta
  • Resistencia a los Golpes acc. IEC 60068-2-27:
    Cerrado, Choque Dirección: 30 g
    Cerrado, Choque Dirección: B1 25 g
    Cerrado, Choque Dirección: B2 15 g
    Cerrado, Choque Dirección: C1 25 g
    Cerrado, Choque Dirección: C2 25 g

Técnicos de la UL/CSA

  • El Uso General de Clasificación de UL/CSA:
    (600 V AC) 28
  • Caballos de fuerza de Clasificación de UL/CSA:
    (120 V CA) monofásico de 1 Hp
    (240 V de CA) monofásico de 2 Hp
    (200 ... 208 V AC) trifásico de 3 Hp
    (220 ... 240 V CA) trifásico de 3 Hp
    (440 ... 480 V CA) Tres de la Fase de 7-1/2 Hp
    (550 ... 600 V CA) trifásico de 10 Hp
  • Par de apriete UL/CSA:
    Circuito auxiliar, 11 in·lb
    Circuito de Control 11 in·lb
    Circuito principal 13 in·lb

Certificados y Declaraciones (Número de Documento)

  • CB Certificado:
    CB_SE_80871M1
  • cUL Certificado:
    UL_20170607-E312527-7-1
  • Declaración de Conformidad - CE:
    1SBD250022U1000
  • Instrucciones y Manuales:
    1SBC101052M6801
  • Listado UL de la Tarjeta:
    E312527

Información Del Envase

  • Paquete De Nivel 1 Unidades:
    1 pieza
  • Paquete De Nivel 1 De Ancho De:
    87 mm
  • Paquete De Nivel 1 Longitud:
    113 mm
  • Paquete De Nivel 1 Altura:
    47 mm
  • Paquete De Nivel 1 Peso Bruto:
    0,32 kg
  • Paquete de Nivel 1 EAN:
    3471523005457
  • Nivel De Paquete De 2 Unidades:
    36 pieza
  • Paquete De Nivel 2 De Ancho:
    250 mm
  • Paquete De Nivel 2 Duración:
    300 mm
  • Paquete De Nivel 2 Altura:
    315 mm
  • Nivel De Paquete De 3 Unidades:
    864 pieza

Clasificaciones

  • Objeto Código De Clasificación:
    Q
  • ETIM 4:
    EC000066 - Imán contactor de la CA de conmutación
  • ETIM 5:
    EC000066 - Imán contactor de la CA de conmutación
  • ETIM 6:
    EC000066 - contactor de Potencia, interruptores de corriente ALTERNA

Datasheet - PDF

▲
