> SIEMENS>AUTOMATION>6ES7131-4CD02-0AB0 SIEMENS SIMATIC DP, 5 Elektronikmodule ET 200S: 4DI UC 24V...48V, 15mm Baubr., mit LED SF..
Vorheriges Produkt Nächstes Produkt

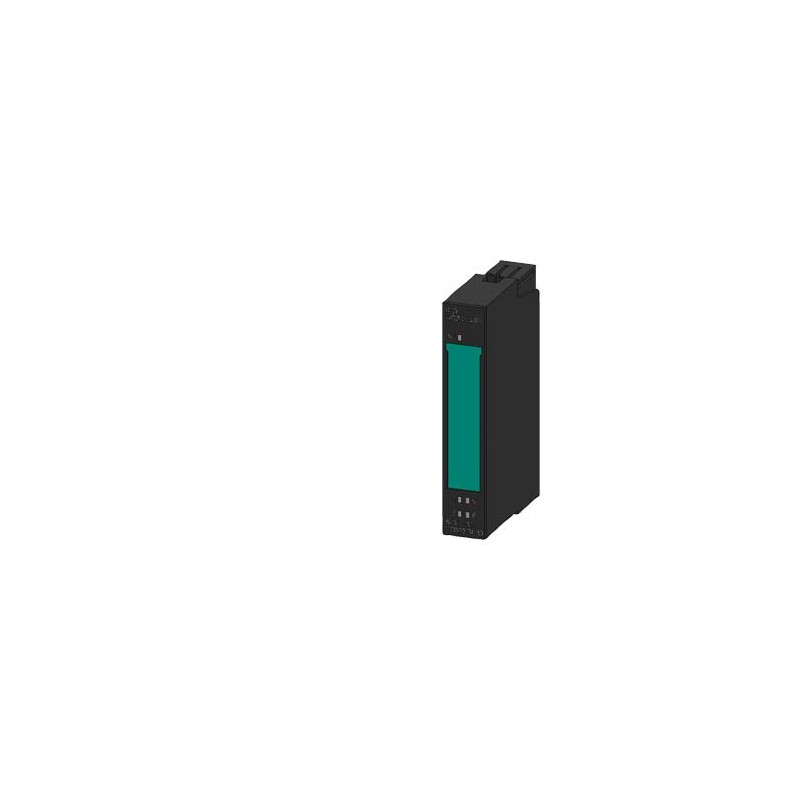

6ES7131-4CD02-0AB0 SIEMENS SIMATIC DP, 5 Elektronikmodule ET 200S: 4DI UC 24V...48V, 15mm Baubr., mit LED SF.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

6ES7131-4CD02-0AB0 SIEMENS SIMATIC DP, 5 Elektronikmodule ET 200S: 4DI UC 24V...48V, 15mm Baubr., mit LED SF..

6ES7131-4CD02-0AB0

SIEMENS

SIMATIC DP, 5 Elektronikmodule ET 200S: 4DI UC 24V...48V, 15mm Baubr., mit LED SF (Sammelfehler) 5 Stück je Verpackungseinheit

Mehr Infos


AUTOMATION > SIMATIC - Auslaufprodukt S7

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von SIEMENS

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


ETIM: EC001599 - Feldbus, Dez. Peripherie - Digitales Ein-/Ausgangs-Modul

Wert Einheit
Performance Level nach EN ISO 13849-1 (EF007399) -
Kategorie nach EN 954-1 (EF006782) -
SIL nach IEC 61508 (EF009889) -
Versorgungsspannung bei AC 50 Hz (EF007532) ['24', '48']V
Versorgungsspannung bei AC 60 Hz (EF007533) ['24', '48']V
Versorgungsspannung bei DC (EF007534) ['24.0', '48']V
Spannungsart der Versorgungsspannung (EF002991) AC/DC
Anzahl der digitalen Eingänge (EF001992) 4
Anzahl der digitalen Ausgänge (EF001993) 0
Digitale Eingänge konfigurierbar (EF008516) true
Digitale Ausgänge konfigurierbar (EF008520) -
Eingangsstrom bei Signal 1 (EF001428) 10.0mA
Zulässige Spannung am Eingang (EF007554) ['-57.6', '57.6']V
Art der Eingangsspannung (EF003033) AC/DC
Art des Digitalausgangs (EF003601) ohne
Ausgangsstrom (EF003202) -A
Zulässige Spannung am Ausgang (EF007553) ['-', '-']V
Art der Ausgangsspannung (EF008222) -
Kurzschlussschutz, Ausgänge vorhanden (EF003203) -
Anzahl der HW-Schnittstellen Industrial Ethernet (EF003020) 0
Anzahl der Schnittstellen PROFINET (EF006932) 0
Anzahl der HW-Schnittstellen seriell RS-232 (EF003021) 0
Anzahl der HW-Schnittstellen seriell RS-422 (EF003022) 0
Anzahl der HW-Schnittstellen seriell RS-485 (EF003023) 0
Anzahl der HW-Schnittstellen seriell TTY (EF003024) 0
Anzahl der HW-Schnittstellen parallel (EF003026) 0
Anzahl der HW-Schnittstellen Wireless (EF006933) 0
Anzahl der HW-Schnittstellen USB (EF003025) 0
Anzahl der HW-Schnittstellen sonstige (EF003027) 0
Mit optischer Schnittstelle (EF003028) false
Unterstützt Protokoll für TCP/IP (EF003050) false
Unterstützt Protokoll für PROFIBUS (EF003052) false
Unterstützt Protokoll für CAN (EF003053) false
Unterstützt Protokoll für INTERBUS (EF003054) false
Unterstützt Protokoll für ASI (EF003051) false
Unterstützt Protokoll für KNX (EF003055) false
Unterstützt Protokoll für Modbus (EF003057) false
Unterstützt Protokoll für Data-Highway (EF003058) false
Unterstützt Protokoll für DeviceNet (EF003059) false
Unterstützt Protokoll für SUCONET (EF003060) false
Unterstützt Protokoll für LON (EF003017) false
Unterstützt Protokoll für PROFINET IO (EF007525) false
Unterstützt Protokoll für PROFINET CBA (EF007524) false
Unterstützt Protokoll für SERCOS (EF006657) false
Unterstützt Protokoll für Foundation Fieldbus (EF007522) false
Unterstützt Protokoll für EtherNet/IP (EF007521) false
Unterstützt Protokoll für AS-Interface Safety at Work (EF007519) false
Unterstützt Protokoll für DeviceNet Safety (EF007520) false
Unterstützt Protokoll für INTERBUS-Safety (EF006662) false
Unterstützt Protokoll für PROFIsafe (EF007526) false
Unterstützt Protokoll für SafetyBUS p (EF007527) false
Unterstützt Protokoll für sonstige Bussysteme (EF003062) false
Funkstandard Bluetooth (EF007178) false
Funkstandard WLAN 802.11 (EF007179) false
Funkstandard GPRS (EF008523) false
Funkstandard GSM (EF008524) false
Funkstandard UMTS (EF008525) false
IO-Link Master (EF007298) false
Systemkomponente (EF004118) true
Schutzart (IP) (EF005474) IP20
Ausführung des elektrischen Anschlusses (EF003961) Schraub-/Federzuganschluss
Verzögerungszeit bei Signalwechsel (EF002382) ['10.0', '15.0']ms
Feldbusanschluss über seperaten Buskoppler möglich (EF004002) true
Tragschienenmontage möglich (EF003972) true
Wand-/Direktmontage möglich (EF007020) false
Fronteinbau möglich (EF007016) true
Rack-Montage möglich (EF007018) true
Geeignet für Sicherheitsfunktionen (EF001597) false
Zugehöriges Betriebsmittel (Ex ia) (EF004141) false
Zugehöriges Betriebsmittel (Ex ib) (EF004142) false
Explosionsschutz-Kategorie für Gas (EF003997) ATEX Gas-Ex-Schutz, Kat. 3G
Explosionsschutz-Kategorie für Staub (EF003998) ohne
Breite (EF000008) 15.0mm
Höhe (EF000040) 81.0mm
Tiefe (EF000049) 52.0mm


SIMATIC DP, 5 Elektronikmodule ET 200S: 4DI UC 24V...48V, 15mm Baubr., mit LED SF (Sammelfehler) 5 Stück je Verpackungseinheit
Versorgungsspannung
Nennwert (DC)
● DC 24 VJa; vom Powermodul
Nennwert (AC)
● AC 24 VJa
VerpolschutzJa; AC oder DC automatisch
Eingangsstrom
aus Versorgungsspannung L+, max.abhängig vom Geber
aus Rückwandbus DC 3,3 V, max.10 mA
Geberversorgung
Art der Ausgangsspannungmin. L+ (-0,5 V), belastet
Kurzschluss-SchutzJa; je Modul
Ausgangsstrom
● Nennwert500 mA
● zulässiger Bereich, untere Grenze0 mA
● zulässiger Bereich, obere Grenze500 mA
Verlustleistung
Verlustleistung, typ.0,7 W
Adressbereich
Adressraum je Modul
● Adressraum je Modul, max.1 byte
● mit Packen4 bit
Digitaleingaben
Anzahl der Eingänge4
Eingangskennlinie nach IEC 61131, Typ 1Ja
Eingangsspannung
● Art der EingangsspannungAC/DC
● Nennwert (UC)24 V; UC 24 ... 48 V (47 ... 63 Hz)
● für Signal "0"DC -6 bis +6 V; AC 0 bis 5 V
● für Signal "1"DC -15 V bis DC -57,6 V, DC 15 V bis DC 57,6 V, AC 15 V bis AC 48 V
Eingangsstrom
● für Signal "1", typ.10 mA; 4 ... 10 mA
Eingangsverzögerung (bei Nennwert der Eingangsspannung)
für Standardeingänge
— bei "0" nach "1", max.15 ms
— bei "1" nach "0", max.15 ms
Geberbeschaltung
● Widerstandsbeschaltung für Drahtbruchüberwachung, min.18 kΩ; Nennspannung 24 V (15 V bis 35 V); Nennspannung 48 V (30 V bis 60 V): 39 kOhm
Leitungslänge
● geschirmt, max.1 000 m
● ungeschirmt, max.600 m
Geber
Anschließbare Geber
● 2-Draht-SensorJa
— zulässiger Ruhestrom (2-Draht-Sensor), max.2 mA; (0,5 bis 2 mA), bei Drahtbruchprüfung ist ein Mindestlaststrom erforderlich.
Alarme/Diagnosen/Statusinformationen
DiagnosefunktionJa; parametrierbar
Diagnosen
● DrahtbruchJa
Diagnoseanzeige LED
● Sammelfehler SF (rot)Ja
● Statusanzeige Digitaleingang (grün)Ja; pro Kanal
Potenzialtrennung
Potenzialtrennung Digitaleingaben
● zwischen den KanälenNein
● zwischen den Kanälen und RückwandbusJa
Isolation
Isolation geprüft mitDC 2 500 V
Maße
Breite15 mm
Höhe81 mm
Tiefe52 mm
Gewichte
Gewicht, ca.35 g
letzte Änderung:19.08.2020


Produkt
Artikelnummer6ES7131-4CD02-0AB0
ArtikelbeschreibungSIMATIC DP, 5 Elektronikmodule ET 200S: 4DI UC 24V...48V, 15mm Baubr., mit LED SF (Sammelfehler) 5 Stück je Verpackungseinheit
ProduktfamilieDigitale Elektronikmodule
ProduktstatusPM300:Aktives Produkt
Produktstatus DatumProduktauslauf ab: 01.10.2020
Preisinformationen
Preisgruppe / Stammhaus Preisgruppe250 / 250
Rohstoffzuschlagsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
Metallfaktorsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
Lieferinformationen
ExportkennzeichenAL : N / ECCN : EAR99H
Regellieferzeit ab Werk1 Tag(e)
Nettogewicht pro ME0,001 kg
Produktmaße (B x L x H)Nicht verfügbar
Verpackungsmaße8,10 x 9,10 x 6,60
Verpackungsmaße EinheitCM
Mengeneinheit (ME)1 Packung
Verpackungsmenge5
Zusätzliche Produktinformationen
EAN4025515078470
UPC040892868890
Statistische Warennummer85389091
Listenkennzeichen (LKZ)ST76
Fabrikategruppe4056
GeschäftsbereichskennzahlR111
UrsprungslandDeutschland
Einhaltung der Stoffbeschränkungen entsprechend der RoHS-RichtlinieSeit: 05.03.2010
ProduktklasseA: werkslagermäßiges Standard-Produkt kann innerhalb der Rücknahmefristen zurückgegeben werden.
WEEE (2012/19/EU) RücknahmepflichtJa
REACH Art. 33 Informationspflicht nach aktueller Kandidatenliste

Informationspflicht nach Artikel 33, REACH-Verordnung: Dieses Produkt enthält ein oder mehrere Erzeugnisse, in welchen folgender Stoff der Kandidatenliste in einer Konzentration über 0,1 Massenprozent vorhanden ist:

Blei

Auf Basis der aktuell vorliegenden Informationen gehen wir davon aus, dass diese Stoffe im Rahmen der bestimmungsgemäßen Verwendung (einschließlich der Entsorgung) des(r) Erzeugnisse(s) (siehe auch Produktdokumentation) kein Risiko darstellen.

Klassifizierungen
VersionKlassifizierung
eClass627-24-26-04
eClass7.127-24-26-04
eClass827-24-26-04
eClass927-24-26-04
eClass9.127-24-26-04
ETIM4EC001599
ETIM5EC001599
ETIM6EC001599
ETIM7EC001599
IDEA43566
UNSPSC1432-15-17-05
UNSPSC1532-15-17-05

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOGUE SIEMENS EN.pdf 120 Mbytes
PDF CATALOGUE SIEMENS EN.pdf 104 Mbytes
6ES7131-4CD02-0AB0 DE_6ES7131-4CD02-0AB0.pdf 118 Kbytes 6ES7131-4CD02-0AB0 DE_6ES7131-4CD02-0AB0.pdf
