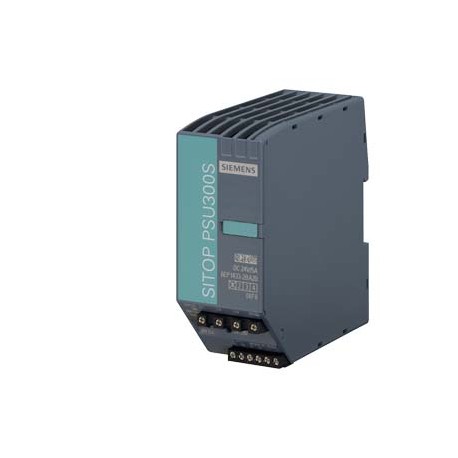

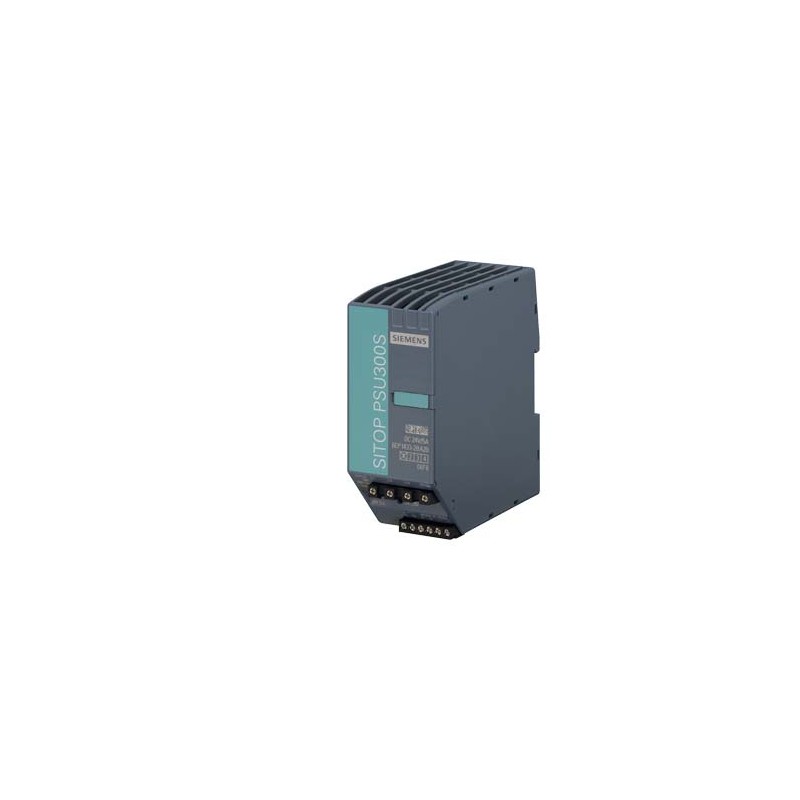

6AG1433-2BA20-7AA0 SIEMENS SIPLUS PS PSU300S 5A -25 ... +70°C mit Conformal Coating based on 6EP1433-2BA20 ... Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

6AG1433-2BA20-7AA0 SIEMENS SIPLUS PS PSU300S 5A -25 ... +70°C mit Conformal Coating based on 6EP1433-2BA20 ...

6AG1433-2BA20-7AA0

SIEMENS

SIPLUS PS PSU300S 5A -25 ... +70°C mit Conformal Coating based on 6EP1433-2BA20 . Geregelte Stromversorgung Eingang: 3 AC 400-500 V Ausgang: DC 24 V/5 A

SIPLUS PS PSU300S 5A -25 ... +70 °C mit Beschichtung gebildet basierend auf 6EP1433-2BA20 . Stabilized power supply input: 3 400-500 V 3AC Ausgang: 24 V DC/5 A

Mehr Infos


AUTOMATION > SIPLUS Extreme (LOGO, S7-1200, S7-1500 usw.)

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von SIEMENS

Gesamtpreis: $797.21
Stückpreis: $797.21
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


ETIM: EC002540 - Gleichstromversorgung

Wert Einheit
Nennwert Ausgangsspannung 1 (EF009393) -V
2. Ausgangsspannung (EF006797) -V
Nennwert Ausgangsstrom 3 (EF009398) -A
Nennwert Ausgangsstrom 2 (EF009397) -A
Nennwert Ausgangsspannung 2 (EF009394) -V
Bemessungsversorgungsspannung bei DC (EF007078) -V
3. Ausgangsspannung (EF006800) -V
Nennwert Ausgangsspannung 3 (EF009395) -V
Max. Ausgangsstrom 2 (EF008285) -A
Max. Ausgangsstrom 3 (EF008286) -A
Spannungsart der Versorgungsspannung (EF002991) AC
1. Ausgangsspannung (EF006792) ['24', '24']V
Max. Ausgangsstrom 1 (EF008284) 5A
Ausgangsspannung einstellbar (EF007002) true
Nennwert Ausgangsstrom 1 (EF009396) 5.0A
Kurzschlussfest (EF007332) true
Bemessungsversorgungsspannung bei AC 50 Hz (EF007076) ['400', '400']V
Bemessungsversorgungsspannung bei AC 60 Hz (EF007077) ['500', '500']V
Ausgangsspannung geregelt (EF003092) -
Leistungsaufnahme (EF000346) -VA
Leistungsabgabe (EF003034) 120.0W
Stabilisiert (EF005302) -
Ausführung des elektrischen Anschlusses (EF003961) Schraubanschluss
Tragschienenmontage möglich (EF003972) -
Wandmontage möglich (EF003973) -
Geeignet für Reiheneinbau (EF001126) true
Breite in Teilungseinheiten (EF002950) -
Einbaubreite (EF000846) 50.0mm
Einbauhöhe (EF000332) 225.0mm
Direktmontage möglich (EF005689) false
Breite (EF000008) 50.0mm
Höhe (EF000040) 125.0mm
Tiefe (EF000049) 120.0mm
Geeignet für Sicherheitsfunktionen (EF001597) -
SIL nach IEC 61508 (EF009889) -
Performance Level nach EN ISO 13849-1 (EF007399) -
Schutzart (IP) (EF005474) IP20
Schutzart (NEMA) (EF011959) -


SIPLUS PS PSU300S 24 V/5 A
SIPLUS PS PSU300S 5A -25 ... +70°C mit Conformal Coating based on 6EP1433-2BA20 . Geregelte Stromversorgung Eingang: 3 AC 400-500 V Ausgang: DC 24 V/5 A
Eingang
Eingang3-phasig AC
Spannungsnennwert Ue Nenn400 ... 500 V
Spannungsbereich AC340 ... 550 V
WeitbereichseingangJa
Netzausfallüberbrückungbei Ue = 400 V
Netzausfallüberbrückung bei Ia Nenn, min.18 ms; bei Ue = 400 V
Netzfrequenznennwert 150 Hz
Netzfrequenznennwert 260 Hz
Netzfrequenzbereich47 ... 63 Hz
Eingangsstrom
● bei Nennwert der Eingangsspannung 400 V0,45 A
● bei Nennwert der Eingangsspannung 500 V0,4 A
Einschaltstrombegrenzung (+ 25 °C), max.20 A
I²t, max.0,5 A²·s
Eingebaute Eingangssicherungkeine
Absicherung in der Netzzuleitung (IEC 898)erforderlich: 3-polig gekoppelter LS-Schalter 3 ... 16 A Charakteristik C oder Leistungsschalter 3RV2011-1DA10 (Einstellung 3 A) oder 3RV2711-1DD10 (UL 489-listed, DIVQ)
Ausgang
Ausganggeregelte, potentialfreie Gleichspannung
Spannungsnennwert Ua Nenn DC24 V
Gesamttoleranz, statisch ±3 %
statische Netzausregelung, ca.0,1 %
statische Lastausregelung, ca.0,1 %
Restwelligkeit Spitze-Spitze, max.200 mV
Spikes Spitze-Spitze, max. (Bandbreite ca. 20 MHz)240 mV
Einstellbereich24 ... 28 V
Produktfunktion Ausgangsspannung ist einstellbarJa
Einstellung der Ausgangsspannungüber Potentiometer; max. 120 W
BetriebsanzeigeLED grün für 24 V O.K.
SignalisierungRelaiskontakt (Schließer, Kontaktbelastbarkeit DC 60 V/0,3 A) für 24 V O.K.
Ein-/AusschaltverhaltenÜberschwingen von Ua < 5 %
Anlaufverzögerung, max.1,5 s
Spannungsanstieg, typ.60 ms
Spannungsanstiegszeit der Ausgangsspannung maximal500 ms
Stromnennwert Ia Nenn5 A
Strombereich0 ... 5 A
● Anmerkung6 A bis +45 °C; +60 ... +70 °C: Derating 5%/K
abgegebene Wirkleistung typisch120 W
Parallelschaltbarkeit zur LeistungserhöhungJa
Anzahl parallel schaltbarer Geräte zur Leistungserhöhung, Stück2
Wirkungsgrad
Wirkungsgrad bei Ua Nenn, Ia Nenn, ca.89,5 %
Verlustleistung bei Ua Nenn, Ia Nenn, ca.14 W
Regelung
Netzausregelung dyn. (Ue Nenn ±15 %), max.1 %
Lastausregelung dyn. (Ia: 50/100/50 %), Ua ± typ.1 %
Ausregelzeit Lastsprung 50 auf 100 %, typ.3 ms
Ausregelzeit Lastsprung 100 auf 50 %, typ.3 ms
Lastausregelung dyn. (Ia: 10/90/10 %), Ua ± typ.3 %
Ausregelzeit Lastsprung 10 auf 90 %, typ.4 ms
Ausregelzeit Lastsprung 90 auf 10 %, typ.4 ms
Ausregelzeit maximal10 ms
Schutz und Überwachung
Ausgangsüberspannungsschutzim Falle eines internen Fehlers Ua < 35 V
Strombegrenzung, typ.6,6 A
Eigenschaft des Ausgangs kurzschlussfestJa
KurzschlussschutzKonstantstromkennlinie
Dauerkurzschlussstrom Effektivwert
● maximal8 A
Überlastfähigkeit bei Überstrom bei normalem Betriebüberlastbar 150 % IaNenn bis 5 s/min
Sicherheit
Potenzialtrennung primär/sekundärJa
PotenzialtrennungSELV-Ausgangsspannung Ua nach EN 60950-1 und EN 50178, Trafo nach EN 61558-2-16
SchutzklasseKlasse I
Schutzart (EN 60529)IP20
Zulassungen
CE-KennzeichnungJa
EMV
Störaussendung (Emission)EN 55022 Klasse B
NetzoberwellenbegrenzungEN 61000-3-2
Störfestigkeit (Immunität)EN 61000-6-2
Umgebungsbedingungen
Umgebungstemperatur bei waagerechter Einbaulage während Betrieb-40; Startup @ -25 °C ... +70; bei natürlicher Konvektion (Eigenkonvektion)
Umgebungstemperatur während Lagerung und Transport-40 ... +85
Aufstellungshöhe bei Höhe über NN maximal6 000 m
Umgebungsbedingung bezogen auf Umgebungstemperatur-Luftdruck-AufstellungshöheBei Betrieb in Seehöhen von 2000 - 6000 m: Ausgangsleistungs-Derating von -7,5 %/1000 m oder Reduktion der Umgebungstemperatur um 5 K/1000 m
relative Luftfeuchte mit Betauung gemäß IEC 60068-2-38 maximal100 %; RH inkl. Betauung / Frost (keine Inbetriebnahme im betauten Zustand), waagerechte Einbaulage
chemische Widerstandsfähigkeit gegen handelsübliche KühlschmierstoffenJa; inkl. Diesel sowie und Öltröpfchen in der Luft
Widerstandsfähigkeit gegen biologisch aktive Stoffe Konformität gemäß EN 60721-3-3Ja; Klasse 3B2 Schimmel-, Pilz-, Schwammsporen (ausgenommen Fauna); Klasse 3B3 auf Anfrage
Widerstandsfähigkeit gegen chemisch aktive Stoffe Konformität gemäß EN 60721-3-3Ja; Klasse 3C4 (RH < 75 %) inkl. Salznebel gemäß EN 60068-2-52 (Schärfegrad 3)
Widerstandsfähigkeit gegen mechanisch aktive Stoffe Konformität gemäß EN 60721-3-3Ja; Klasse 3S4 inkl. Sand, Staub
Widerstandsfähigkeit gegen biologisch aktive Stoffe Konformität gemäß EN 60721-3-6Ja; Klasse 6B2 Schimmel-, Pilz-, Schwammsporen (ausgenommen Fauna)
Widerstandsfähigkeit gegen chemisch aktive Stoffe Konformität gemäß EN 60721-3-6Ja; Klasse 6C3 (RH < 75 %) inkl. Salznebel gemäß EN 60068-2-52 (Schärfegrad 3)
Widerstandsfähigkeit gegen mechanisch aktive Stoffe Konformität gemäß EN 60721-3-6Ja; Klasse 6S3 inkl. Sand, Staub
Beschichtung für bestückte Leiterplatte gemäß EN 61086Ja; Klasse 2 für hohe Verfügbarkeit
Ausführung der Beschichtung Schutz gegen Verschmutzung gemäß EN 60664-3Ja; Schutz vom Typ 1
Art der Prüfung der Beschichtung gemäß MIL-I-46058CJa; Verfärbung der Beschichtung während Lebensdauer möglich
Produktkonformität der Beschichtung Qualification and Performance of Electrical Insulating Compound for Printed Board Assemblies gemäß IPC-CC-830AJa; Conformal Coating, Klasse A
Mechanik
AnschlusstechnikSchraubanschluss
Anschlüsse
● NetzeingangL1, L2, L3, PE: je 1 Schraubklemme für 0,05 ... 2,5 mm² ein-/feindrähtig
● Ausgang+, -: je 2 Schraubklemmen für 0,2 ... 2,5 mm²
● Hilfskontakte13, 14 (Meldesignal): je 1 Schraubklemme für 0,2 ... 2,5 mm²
Breite des Gehäuses50 mm
Höhe des Gehäuses125 mm
Tiefe des Gehäuses120 mm
Gewicht, etwa0,5 kg
Produkteigenschaft des Gehäuses anreihbares GehäuseJa
Montageauf Normprofilschiene EN 60715 35x7,5/15 aufschnappbar
elektrisches ZubehörRedundanzmodul, Puffermodul, Selektivitätsmodul, DC USV
mechanisches ZubehörGerätekennzeichnungsschild 20 mm × 7 mm, pastell-türkis 3RT1900-1SB20
MTBF bei 40 °C500 000 h
sonstige HinweiseTechnische Daten gelten bei Eingangsspannungs-Nennwerten und +25 °C Umgebungstemperatur (wenn nicht anders angegeben)


Produkt
Artikelnummer6AG1433-2BA20-7AA0
ArtikelbeschreibungSIPLUS PS PSU300S 5A -25 ... +70°C mit Conformal Coating based on 6EP1433-2BA20 . Geregelte Stromversorgung Eingang: 3 AC 400-500 V Ausgang: DC 24 V/5 A
Produktfamilie3-phasig, DC 24 V
ProduktstatusPM300:Aktives Produkt
Preisinformationen
Preisgruppe / Stammhaus Preisgruppe471 / 471
Rohstoffzuschlagsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
Metallfaktorsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
Lieferinformationen
ExportkennzeichenAL : N / ECCN : N
Regellieferzeit ab Werk23 Tag(e)
Nettogewicht pro ME0,500 kg
Produktmaße (B x L x H)Nicht verfügbar
Verpackungsmaße13,00 x 13,50 x 5,50
Verpackungsmaße EinheitCM
Mengeneinheit (ME)1 Stück
Verpackungsmenge1
Zusätzliche Produktinformationen
EAN4047618085919
UPCNicht verfügbar
Statistische Warennummer85044090
Listenkennzeichen (LKZ)A&DSE/SIP ADD
Fabrikategruppe4626
GeschäftsbereichskennzahlR740
UrsprungslandDeutschland
Einhaltung der Stoffbeschränkungen entsprechend der RoHS-RichtlinieSeit: 26.09.2017
ProduktklasseB: Bedingt rücknahmefähig - Bitte wenden Sie sich an Ihren Siemens-Ansprechpartner
WEEE (2012/19/EU) RücknahmepflichtJa
REACH Art. 33 Informationspflicht nach aktueller Kandidatenliste

Informationspflicht nach Artikel 33, REACH-Verordnung: Dieses Produkt enthält ein oder mehrere Erzeugnisse, in welchen folgender Stoff der Kandidatenliste in einer Konzentration über 0,1 Massenprozent vorhanden ist:

Blei

Auf Basis der aktuell vorliegenden Informationen gehen wir davon aus, dass diese Stoffe im Rahmen der bestimmungsgemäßen Verwendung (einschließlich der Entsorgung) des(r) Erzeugnisse(s) (siehe auch Produktdokumentation) kein Risiko darstellen.

Klassifizierungen
VersionKlassifizierung
eClass627-04-90-02
eClass7.127-04-90-02
eClass827-04-90-02
eClass927-04-07-01
eClass9.127-04-07-01
ETIM5EC002540
ETIM6EC002540
ETIM7EC002540
IDEA44130
UNSPSC1539-12-10-04
